NVIDIA Titan Xp - Grafikkarten-Handbuch

Einleitung

Hinweis: Es ist wichtig, Ihr Produkt zu registrieren, um Online- und telefonischen Support zu erhalten.
Besuchen Sie http://www.nvidia.com/register für weitere Informationen zur Produktregistrierung oder beachten Sie das im Lieferumfang enthaltene Support-Handbuch.

Mindestsystemanforderungen

• Hauptplatine
  PCl Express@- oder PCl Express 3.0-kompatible Hauptplatine mit einem x16-Grafiksteckplatz doppelter Breite.
• Systemnetzteil
  Mindestens 600 W oder stärkeres Systemnetzteil mit zwei 6-poligen PCl Express-Zusatzstromanschlüssen.
• Betriebssystem
  • Microsoft Windows 10, 32-Bit oder 64-Bit
  • Microsoft Windows 8.1, 32-Bit oder 64-Bit
  • Microsoft Windows 7, 32-Bit oder 64-Bit
  • Linux@ 32-Bit oder 64-Bit
  • FreeBSD x86
• Arbeitsspeicher
  8 GB Arbeitsspeicher (16 GB empfohlen)
• Internetverbindung für die Treiberinstallation
• 350 MB verfügbarer Festplattenspeicher

AUSPACKEN

Bevor Sie Ihre neue NVIDIA Grafikkarte auspacken, stellen Sie sicher, dass Sie alle Systemanforderungen für eine reibungslose Installation erfüllen. Überprüfen Sie sorgfältig jedes im Lieferkarton enthaltene Ausrüstungsteil. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich an Ihren Händler.

Überprüfen Sie sorgfältig jedes im Lieferkarton enthaltene Ausrüstungsteil. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich an Ihren Händler.

Lieferumfang
Folgendes Zubehör und folgende Dokumentation sind im Lieferumfang der Grafikkarte enthalten.

HARDWARE-INSTALLATION

Die Installation der NVIDIA@TITAN Xp Grafikkarte erfordert das Öffnen Ihres Computers. Befolgen Sie alle hier gegebenen Sicherheitshinweise, um sicherzustellen, dass weder Sie, Ihr Computer noch die Grafikkarte beschädigt werden.

Sicherheitshinweise

Um das Risiko von Feuer, Stromschlägen oder Verletzungen zu reduzieren, befolgen Sie stets die grundlegenden Sicherheitsvorkehrungen.

Hinweis: Die gesamte Hardware muss vor der Installation der Treiber installiert werden.

• Trennen Sie die Stromversorgung Ihres Computers, indem Sie vor der Installation die Netzstromquelle abziehen.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser oder wenn Ihre Hände oder Ihr Körper nass sind.
• Platzieren Sie dieses Produkt nicht auf weichen Oberflächen, die die Lüftungsschlitze blockieren und eine Überhitzung verursachen könnten.
• Platzieren Sie dieses Produkt nicht in der Nähe eines Heizregisters oder Heizkörpers.
• Platzieren Sie dieses Produkt sicher auf einer stabilen Oberfläche. Wenn es herunterfällt, kann dies zu ernsthaften Schäden am Produkt führen.
• Lassen Sie nichts auf dem Netzkabel ruhen. Platzieren Sie dieses Produkt nicht dort, wo eine Person auf das Netzkabel treten oder darüber stolpern könnte.

Bevor Sie beginnen

Die NVIDIA@TITAN Xp Grafikkarte ist eine PCl Express 3.0 x 16 Grafikkarte. Ihr Computer verfügt möglicherweise bereits über eine Grafikkarte, die im PCl Express-Steckplatz installiert ist. In diesem Fall müssen Sie diese Grafikkarte entfernen und durch die TITAN Xp Grafikkarte ersetzen.

Wenn Sie keine Grafikkarte besitzen, bedeutet dies, dass Ihr Motherboard über integrierte Grafikeinheiten verfügt (es ist ein Grafikchip auf Ihrem Motherboard installiert oder im Motherboard-Chipsatz integriert). In diesem Fall sind vor der Installation Ihrer neuen Grafikkarte keine Maßnahmen erforderlich.

Installation der GeForce Grafikkarte

Da es so viele verschiedene Computersysteme auf dem Markt gibt, kann das Verfahren zur Installation der TITAN Xp Grafikkarte von System zu System variieren. Verwenden Sie die folgenden Anweisungen als Richtlinie und konsultieren Sie die Dokumentation Ihres Computersystems für weitere Informationen zu Ihrem individuellen System.

Hinweis: Es ist wichtig, dass die gesamte Stromversorgung des Computers getrennt wird, bevor Sie die Grafikkarte installieren.

Entladen Sie die statische Elektrizität Ihres Körpers, indem Sie eine geerdete Oberfläche berühren, bevor Sie die Grafikkarte anfassen. Eine geerdete Oberfläche ist das Computergehäuse oder eine andere Oberfläche, von der Sie wissen, dass sie geerdet ist.

Verwenden Sie das folgende Verfahren, um die TITAN Xp Grafikkarte in Ihr Computersystem einzubauen.

1. Schalten Sie Ihren Computer und Monitor aus und ziehen Sie das Netzkabel ab. Je nach Computersystem müssen Sie möglicherweise das Kabel abziehen, das zur Rückseite Ihres Systems führt. Markieren Sie die Kabel, damit Sie sicherstellen können, dass Sie sie richtig wieder anschließen.
2. Öffnen Sie Ihren Computer, indem Sie die Abdeckung/Seitenwand entfernen. Schlagen Sie für Unterstützung in der Computer-Dokumentation des Originalherstellers nach.
3. Entfernen Sie alle vorhandenen Grafikkarten (falls vorhanden). Bewahren Sie Hardware (wie Schrauben und Halterungen) auf, die Sie beim Einbau der NVIDIA Grafikkarte benötigen.

ACHTUNG: Wenn Ihr System vor dem Öffnen der Abdeckungen längere Zeit in Betrieb war, ist es sehr wichtig, dass Sie warten, bis die Grafikkarte in Ihrem System abgekühlt ist, bevor Sie die Karte aus dem System nehmen. Grafikkarten werden sehr heiß, wenn sie längere Zeit in Betrieb waren.

4. Entfernen Sie zwei benachbarte Steckplatzabdeckungen, wenn keine Grafikkarte installiert ist.
   Entfernen Sie zwei benachbarte Steckplatzabdeckungen, die dem PCI-Express-Steckplatz entsprechen, in den Sie die TITAN Xp Grafikkarte einbauen.


Hinweis: Die NVIDIA@TITAN Xp Karte ist doppelbreit und erfordert das Entfernen von zwei Steckplatzabdeckungen.

5. Stecken Sie die TITAN Xp Grafikkarte in den primären PCl Express x 16 Steckplatz auf Ihrem Motherboard. Dies ist oft der Steckplatz, der der CPU am nächsten liegt, kann aber auch der zweite oder dritte Steckplatz sein. Suchen Sie nach dem Steckplatz mit der Bezeichnung x 16. Es wird wahrscheinlich der einzige PCl Express-Steckplatz mit einem Haltehebel am Ende des Steckplatzes oder der der CPU am nächsten gelegene sein.


Hinweis: Es wird empfohlen, die Grafikkarte in den primären PCl Express x 16 Steckplatz einzubauen. Wenn Sie die Grafikkarte in den sekundären Steckplatz einbauen, erkennt Ihr System die Grafikkarte möglicherweise nicht, und es wird nichts auf dem Monitor angezeigt.
Beachten Sie auch, dass bei einigen Motherboard-SBIOS die physische Position des primären Steckplatzes konfiguriert werden kann, wenn mehrere PCl Express x16 Steckplätze vorhanden sind.

Wenn Sie zusätzliche NVIDIA@TITAN Xp Grafikkarten für eine 2-Wege-NVIDIA SLI@-Konfiguration installieren, fahren Sie mit Schritt 6 fort. Wenn Sie nur eine GeForce Karte installieren, fahren Sie mit Schritt 8 fort.

Hinweis: Alle Grafikkarten in einer SLI-Konfiguration müssen identisch sein. Daher müssen beide Karten in einer 2-Wege-SLI-Konfiguration TITAN Xp Grafikkarten sein.

6. Installieren Sie eine zweite TITAN Xp Grafikkarte (2-Wege-SLI): Installieren Sie die zweite GeForce Karte in den äußersten PCl Express x 16 Steckplatz auf dem Motherboard.
   Entfernen Sie die entsprechenden Steckplatzabdeckungen für die zweite TITAN Xp Grafikkarte wie in Schritt 4 gezeigt.
7. Verbinden Sie die beiden TITAN Xp Karten mit dem dualen SLI-Brückenanschluss, der mit Ihrem SLI-fähigen Motherboard geliefert wurde.
   2-Wege-SLI-Konfiguration: Installieren Sie Ihre zweite TITAN Xp Grafikkarte in den äußeren PCl Express x 16 Steckplatz (der äußere Steckplatz ist der, der am weitesten von der CPU entfernt ist). Verbinden Sie die beiden Karten mit dem dualen SLI-Brückenanschluss, der mit Ihrem SCI-ready Motherboard geliefert wurde.


Hinweis: Für 4K- und Surround-Gaming-Leistung verwenden Sie die NVIDIA SLI High Bandwidth NVIDIA SLI High Bandwidth Bridge, die unter http://www.geforce.com/hardware/technology/sli erhältlich ist, und wählen Sie NVIDIA SLI Bridge. Es sind drei Größen erhältlich, je nachdem, in welchen Steckplatz Sie die zweite Karte einsetzen möchten.

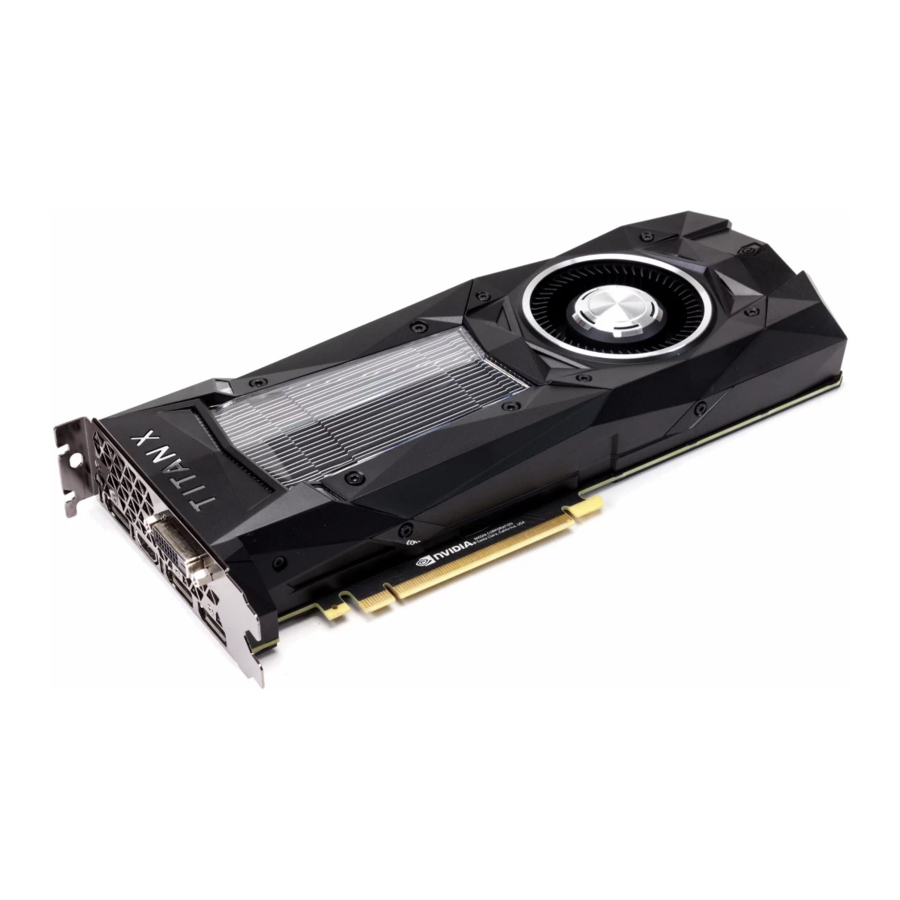

Die TITAN Xp verfügt über ein neues Industriedesign mit einem facettierten Gehäuse und einer neuen flachen Backplate. Die Backplate verfügt über einen abnehmbaren Abschnitt, um einen besseren Luftstrom zwischen mehreren Grafikkarten in einer benachbarten SLI-Konfiguration zu ermöglichen.

8. Verbinden Sie die 8-poligen und 6-poligen Stromanschlüsse des Netzteils mit den Stromanschlüssen an der Oberkante der NVIDIA TITAN Xp Grafikkarte. Beachten Sie, dass der Stecker und die Buchse an der Grafikkarte eine einzigartige Form haben und nur in eine Richtung angeschlossen werden können.
   Die TITAN Xp Grafikkarte benötigt einen 6-poligen und einen 8-poligen PCI Express Stromstecker vom Systemnetzteil.

9. Bringen Sie die Abdeckung Ihres Computers wieder an und schließen Sie alle Kabel wieder an, die Sie zuvor während der Installation entfernt haben.


SOFTWARE-INSTALLATION

Nachdem die Hardware installiert ist, ist es nun an der Zeit, die NVIDIA@GeForce@ Experience Software und den Grafiktreiber zu installieren.

Installation der GeForce Experience Software

1. Laden Sie die GeForce Experience Software herunter und installieren Sie sie.

• Gehen Sie zu http://www.geforce.com/geforce-experience/download und klicken Sie auf Download Now (Jetzt herunterladen).
• Akzeptieren Sie die NVIDIA Software-Lizenzvereinbarung, indem Sie Agree and Continue (Zustimmen und fortfahren) auswählen. Die GeForce Experience Software beginnt mit der Installation.
• Wählen Sie Close (Schließen), um die Installation abzuschließen.

2. Optimieren Sie Ihre installierten Spiele.

• Öffnen Sie GeForce Experience und klicken Sie auf Scan for Games (Spiele scannen) und klicken Sie auf OK (OK), um Ihre installierten Spiele zu scannen.
• Klicken Sie auf Optimize All (Alle optimieren), um Ihre Spieleinstellungen zu optimieren.

3. Installieren Sie die neuesten Treiber.

• Öffnen Sie NVIDIA@GeForce@Experience und wählen Sie die Registerkarte Treiber.
• Wählen Sie Download Driver (Treiber herunterladen). Ihr GPU-Treiber beginnt mit dem Download.
• Wählen Sie Express Installation (Express-Installation), wenn der Download abgeschlossen ist. GeForce Experience beginnt mit der Installation des Grafiktreibers.

Hinweis: Die Installation kann mehrere Minuten dauern. Ihr Bildschirm kann während der Installation ein- oder mehrmals für einige Sekunden schwarz werden. Das ist normal.

• Klicken Sie auf CLOSE (SCHLIESSEN), wenn die Treiberinstallation abgeschlossen ist.

Herzlichen Glückwunsch!
Ihre TITAN Xp Grafikkarte ist jetzt einsatzbereit!

Hinweis: Wenn Sie Fragen zu Ihrem NVIDIA Produkt haben, können Sie live mit dem NVIDIA Kundenservice unter www.nvidia.com/support chatten oder die Nummer 1-877-493-4578 anrufen.

SLI KONFIGURIEREN

NVIDIA SLI ist eine revolutionäre Technologie, die von NVIDIA entwickelt wurde und es Ihnen ermöglicht, identische NVIDIA@TITAN Xp Grafikkarten miteinander zu verbinden, um eine höhere Leistung zu erzielen.

Sie können SLI aktivieren, indem Sie entweder auf das SLI-fähige System-Balloon in der Taskleiste klicken oder über die NVIDIA Systemsteuerung gehen.

Hinweis: Sie müssen ein SLI-fähiges Mainboard und zwei identische SLI-fähige TITAN Xp Grafikkarten in Ihrem PC installiert haben, um SLI zu aktivieren.

Zugriff auf die NVIDIA Systemsteuerung
Um auf die NVIDIA Systemsteuerung zuzugreifen, können Sie mit der rechten Maustaste auf den Windows-Desktop klicken und NVIDIA Control Panel (NVIDIA Systemsteuerung) aus dem Menü auswählen. Andere Möglichkeiten, auf die NVIDIA Systemsteuerung zuzugreifen, hängen vom Betriebssystem ab.

SLI aktivieren / deaktivieren

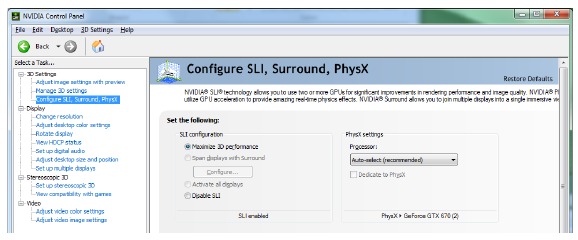

1. Sobald Sie die NVIDIA Systemsteuerung geöffnet haben, klicken Sie im linken Aufgabenbereich auf Configure SLI (SLI konfigurieren), Surround, PhysX.
2. Aktivieren Sie SLI, indem Sie sicherstellen, dass die Schaltfläche Disable SLI (SLI deaktivieren) nicht aktiviert ist.


HDMI KONFIGURIEREN

Das Anschließen eines HDTVs über HDMI ermöglicht es Ihnen, sowohl digitales Audio als auch Video von Ihrer Grafikkarte an einen HDTV auszugeben.

Audio über HDMI aktivieren
Wenn Sie Ihr Display über HDMI anschließen, müssen Sie möglicherweise den HDMI-Ausgang als Ihr Standard-Audiogerät festlegen.

1. Wählen Sie Start→Systemsteuerung→ Sound.
2. Wählen Sie auf der Registerkarte Wiedergabe Ihr HDMI-Display aus und wählen Sie
3. Als Standard festlegen.

Herzlichen Glückwunsch!
Ihre NVIDIA GeForce Grafikkarte ist jetzt einsatzbereit!

Detaillierte Anweisungen zur Verwendung der NVIDIA Systemsteuerung finden Sie im Handbuch zur Systemsteuerung unter www.geforce.com/drivers (wählen Sie Ihren Treiber aus, klicken Sie dann auf „Control Panel User's Guide“ (Benutzerhandbuch zur Systemsteuerung), um das Benutzerhandbuch herunterzuladen).

FUNKTIONEN

• NVIDIA@GeForce@Experience^TM:
  Sorgt für das beste Spielerlebnis am Tag der Veröffentlichung eines Spiels, indem es Ihre Game-Ready-Treiber automatisch aktualisiert. Außerdem ermöglicht es Benutzern, die Spieleinstellungen mit einem einzigen Klick an ihren PC anzupassen. GeForce Experience enthält auch SHARE, mit dem Sie Ihre Lieblings-Spielmomente aufnehmen und teilen können.
• Multi-Frame sampled Anti-Aliasing (MFAA):
  MFAA liefert eine Leistungssteigerung von 30 %, während gleichzeitig glatte, hochwertige Kanten durch abwechselnde Sample-Berechnungen über jedes Frame und jeden Pixel hinweg erhalten bleiben.
• Dynamic Super Resolution (DSR):
  Diese innovative Funktion kann 4K-Fidelity auf 1080p-Displays liefern, für außergewöhnliche Details und Bildqualität.
• Voxel Global Illumination (VXGI):
  Als Teil der NVIDIA GameWorksTM-Bibliothek für Entwickler beschleunigt VXGI dynamische Lichteffekte für ein wahrhaft immersives, filmisches Erlebnis.
• NVIDIA GameStream¹ :
  GeForce GPU-Unterstützung für die NVIDIA PhysX-Technologie, die eine völlig neue Klasse physikalischer Spielinteraktionen für ein dynamischeres und realistischeres Erlebnis mit GeForce ermöglicht.
• NVIDIA Ansel:
  Ansel ist ein leistungsstarkes, einfach zu bedienendes Tool zur Spielaufnahme, das in Zusammenarbeit mit führenden Spieleentwicklern entwickelt wurde. Ansel lässt Sie die Zeit anhalten. Sie können Ihre Aufnahmen aus jedem Winkel komponieren und das Bild mit Nachbearbeitungsfiltern anpassen. Sie können in unglaublichen Auflösungen aufnehmen, EXR-Bilder für die vollständige Farberfassung aufnehmen und Ihre Screenshots in 360-Grad-Panoramen mit Ihrem Smartphone, PC oder VR-Headset teilen.

¹NVIDIA GameStream erfordert ein NVIDIA GameStream-fähiges Gerät

• NVIDIA G-SYNCTM-Ready²:
  NVIDIA G-SYNC Monitore verfügen über eine revolutionäre NVIDIA-Technologie, die Bildschirm-Tearing eliminiert und gleichzeitig die Eingabeverzögerung reduziert. Das Ergebnis ist das flüssigste, schnellste und reaktionsschnellste Gaming-Monitor-Erlebnis, das es je gab.
• Microsoft@DirectX@12 Support:
  Unterstützung für die neueste Microsoft DirectX API, um Gaming der nächsten Generation zu ermöglichen.
• NVIDIA GPU Boost^TM3.0:
  Maximiert dynamisch die Taktraten basierend auf der Arbeitslast und ermöglicht Enthusiasten-Steuerungen wie Temperaturziel- und Lüftersteuerungen, zusätzlichen Überspannungsspielraum und Optimierungen für Wasserkühlungslösungen. Dies ermöglicht es Spielern, die Leistung auf neue Ebenen zu heben.
• NVIDIA Adaptive Vertical Sync:
  Aktiviert dynamisch die vertikale Synchronisation basierend auf Ihren aktuellen Bildraten für das flüssigste Spielerlebnis.
• NVIDIA CUDA^TM:
  Entfesseln Sie die Leistung der Prozessorkerne der GPU, um anspruchsvolle Aufgaben wie Videotranskodierung, physikalische Simulation, Raytracing und mehr zu beschleunigen und unglaubliche Leistungsverbesserungen gegenüber herkömmlichen CPUs zu erzielen.
• DisplayPort 1.2 Certified, DisplayPort 1.3/1.4 Ready:
  Betreiben Sie die neuesten DisplayPort-Panels mit Unterstützung für Auflösungen bis zu 4096x2160.
• HDMI³:
  Die HDMI-Unterstützung umfasst 4K-Auflösung bei 60 Hz, GPU-beschleunigte Blu-ray 3D-Unterstützung, x.v. Color, HDMI Deep Color und 7.1 digitalen Surround-Sound.
• PCl Express 3.0: Diese Karte wurde für die neue PCI Express 3.0 Busarchitektur entwickelt und bietet die höchsten Datenübertragungsgeschwindigkeiten für die bandbreitenintensivsten Spiele und 3D-Anwendungen. Sie behält auch die Abwärtskompatibilität mit bestehenden PCI Express Mainboards für die breiteste Unterstützung bei.

²NVIDIA G-SYNC erfordert einen NVIDIA G-SYNC-fähigen Monitor

3Die Blu-ray 3D-Wiedergabe erfordert den Kauf eines kompatiblen Software-Players von CyberLink oder Corel. Rüsten Sie Ihre GPU mit der NVIDIA 3DTV Play Software auf volle 3D-Fähigkeit auf, um 3D-Spiele, Bildanzeige und 3D-Web-Videostreaming zu ermöglichen. Weitere Details finden Sie unter www.nvidia.com/3dtv.
