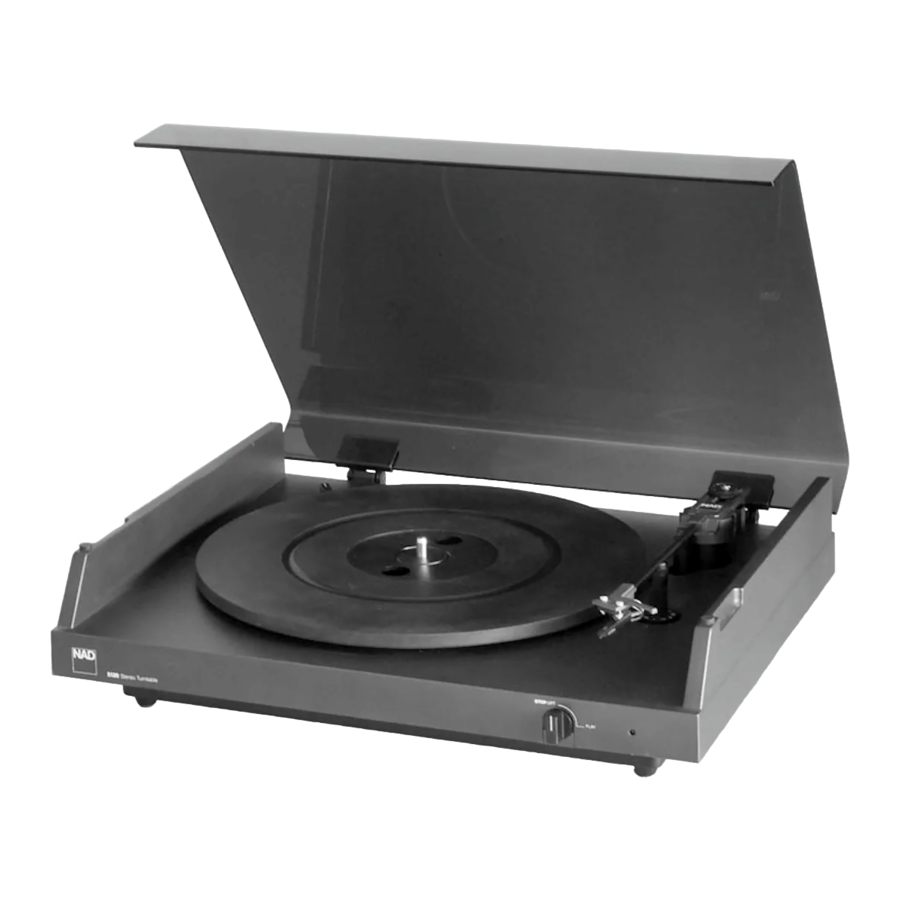

NAD 5120 Handbuch
AUSPACKEN
Nehmen Sie das Plattenspielersystem aus dem Karton und packen Sie es aus den Styroporblöcken aus. Identifizieren Sie die folgenden Teile: (1) die Staubschutzhaube; (2) die dreiteilige Plattentellerbaugruppe; (3) den Tonarm; (4) die kleine Zubehörbeutel; und (5) die Hauptplattenspielerbaugruppe.
Entsorgen Sie die Verpackungsmaterialien erst, nachdem Sie den Plattenspieler vollständig aufgebaut und alle Teile überprüft haben.
MONTAGE
*Die Zahlen in eckigen Klammern kennzeichnen die Teile des Plattenspielers, wie in den Abbildungen der Bedienungsanleitung dargestellt.
Stellen Sie den Plattenspieler auf eine ebene Fläche. Überprüfen Sie die Führung des Gummi-Antriebsriemens [7] und vergleichen Sie diese mit dem großen Explosionszeichnung der Plattenspielerbaugruppe in der Bedienungsanleitung. Der Riemen läuft vom Motorpulley [8] um den Rand des Sub-Plattentellers [9] und darf nicht verdreht sein.
Greifen Sie unter die Mitte des Plattenspielers und schrauben Sie die große Rändelmutter der Transportschraube [11] ganz bis zum unteren Ende ihres Gewindes heraus.
Stellen Sie sicher, dass der Rand der Metallplattentellerscheibe [10] in die Nut auf der Unterseite der Gummimatte [11] eingesetzt ist, und installieren Sie beides auf dem Sub-Plattenteller. Installieren Sie dann den Mittellochadapter [12] mit der flachen Seite nach oben. Möglicherweise müssen Sie die Zentrierung der Gummimatte anpassen, um den Adapter vollständig in seine Vertiefung in der Mitte der Matte zu drücken, damit Schallplatten auf der Matte und nicht auf dem Adapter aufliegen.
Befestigen Sie die Staubschutzhaube, indem Sie ihre hintere Lippe (den um 90 Grad gebogenen Abschnitt) in die beiden federbelasteten Scharniere drücken, die in Schlitzen an der Rückseite des Plattenspielers installiert sind.
OPTIONALER FINGERLIFT
Der im Zubehörpaket enthaltene Fingerlift kann während der Montage des Tonabnehmers zwischen dem Tonabnehmergehäuse und der Unterseite des Tonarms eingeklemmt werden.
PHONO-TONABNEHMERMONTAGE
Bevor Sie den Tonarm umdrehen, stellen Sie sicher, dass die DVA-Dämpfungsstange [18] (die kleine Schraube in der Mitte des Auflagekraftknopfs) mindestens 2 mm über die Oberfläche des Knopfes hinausragt, um die Ölkammer abzudichten und Leckagen zu verhindern.
Verwenden Sie zur Montage des Tonabnehmers das mit dem Plattenspieler oder dem Tonabnehmer gelieferte Montagematerial. Wählen Sie Schrauben mit breiten Köpfen oder montieren Sie Unterlegscheiben unter den Schraubenköpfen, um eine große Auflagefläche zu gewährleisten, die die Tonarmoberfläche sicher festhält. Ziehen Sie die Schrauben gerade so fest an, dass der Tonabnehmer an Ort und Stelle gehalten wird, aber seine Position noch angepasst werden kann.
Verbinden Sie die Tonarmkabel gemäß dem Standard-Farbcode mit den Tonabnehmeranschlüssen.
DVA-EINSTELLUNGEN
Diese Einstellungen legen die Resonanzfrequenz (Fr) und die Dämpfung (Q) des Dynamic Vibration Absorber (DVA) fest. Empfohlene Einstellungen für viele Phono-Tonabnehmer sind dem beiliegenden Merkblatt zu entnehmen. Wenn Ihr Tonabnehmer nicht aufgeführt ist, stellen Sie die DVA-Frequenz auf 10 Hz und den Q-Wert auf 2 ein.
Die Frequenz wird mit der weißen Schraube [25] an der Rückseite des Gegengewichts eingestellt, die durch einen Schlitz an der Rückseite des Tonarms ragt. Drehen Sie die weiße Schraube, bis ihr unteres Ende mit der gewünschten Resonanzfrequenz auf der Skala [28] an der Rückseite des Gegengewichts ausgerichtet ist.
Die Dämpfung wird mit der kleinen Gewindestange [18] in der Mitte des Auflagekraftknopfs [22] eingestellt. Ein kleiner Schraubendreherschaft ist im Zubehörbeutel enthalten. Schrauben Sie die Dämpfungsstange in die Ölkammer [19] hinunter, bis das untere Ende der Stange mit dem gewünschten Dämpfungsverhältnis (Q) auf der Skala an der Vorderseite des Gegengewichts ausgerichtet ist.
TONARM-INSTALLATION
Der Tonarm wird in eine Buchse [17] innerhalb der Pivot-Baugruppe [16] gesteckt. Drücken Sie die Pivot-Baugruppe mit einer Hand nach unten, um sie sicher zu fixieren, halten Sie den Tonarm in der anderen Hand, richten Sie seine Stifte an der Buchse aus und drücken Sie den Tonarm vollständig in die Buchse.
Der fünfte Stift, etwa in der Mitte des Tonarms, passt in einen Schlitz auf der Oberseite des Stützpfostens, um den Arm zu sichern. Drehen Sie bei Bedarf den oberen Teil des Stützpfostens leicht, damit der Sicherungsstift des Arms beim Hinein- und Herausschieben in den Schlitz reibungslos passt.
TONARM-EINSTELLUNGEN
Balance.
Lösen Sie den Arm vom Stützpfosten. Drehen Sie den Bedienknopf [13] auf PLAY (Wiedergabe) und warten Sie, bis der Cueing-Pfosten [31] abgesenkt ist, sodass der Tonarm frei auf und ab bewegt werden kann. Drehen Sie das Auflagekraftrad [22], bis der Arm exakt ausbalanciert ist und in einer waagerechten Position schwebt.
Wenn der Tonabnehmer außergewöhnlich schwer ist (nahezu 8 Gramm), kann die DVA-Frequenzeinstellschraube am hinteren Ende des Schlitzes im Tonarm anschlagen und verhindern, dass Sie das Gegengewicht weit genug nach hinten bewegen, um den Arm auszubalancieren. In diesem Fall ersetzen Sie die DVA-Frequenzschraube durch eine der kürzeren, weißen Schrauben aus dem kleinen Zubehörpaket. Wählen Sie eine Schraube, deren oberes Ende annähernd bündig mit der oberen Fläche des Gegengewichts abschließt, während ihre untere Spitze mit der gewünschten Resonanzfrequenz ausgerichtet ist.
Wenn der Phono-Tonabnehmer ein leichtes Modell ist, das weniger als 4 Gramm wiegt, kann die gesamte Gegengewichtsbaugruppe gedreht werden, um das Gewicht näher an den Armdrehpunkt zu bringen. Weitere Details finden Sie in der vollständigen Bedienungsanleitung.
Auflagekraft.
Nach dem Ausbalancieren des Arms fassen Sie den Rand des Auflagekraftrads [22], damit es sich nicht drehen kann. Verwenden Sie die Spitze eines Schraubendrehers oder Kugelschreibers, um das Auflagekraft-Einstellrad [23] zu drehen, bis die Null (0) mit der weißen Indexmarkierung in der Mitte des Arms übereinstimmt.
Nachdem das Einstellrad so kalibriert wurde, dass es 0 anzeigt, wenn der Arm ausbalanciert und waagerecht ist, stellen Sie die Auflagekraft ein, indem Sie das gesamte Auflagekraftrad im Uhrzeigersinn drehen.
Antiskating.
Die Antiskating-Einstellung ist eine Rändelwelle [32], die die untere Hälfte des Tonarm-Stützpfostens [29] umgibt. Eine Indexlinie oder ein Zeiger ist in die Plattenspielerbasis an der Vorderseite des Einstellrads eingeformt. Stellen Sie die Antiskating-Kraft gleich der Auflagekraft ein.
TONABNEHMERAUSRICHTUNG
Bewegen Sie den Tonabnehmer vor oder zurück, bis seine Befestigungsschrauben mit den weißen Punkten in der Mitte jedes Schlitzes übereinstimmen.
Installieren Sie die Ausrichthilfe auf dem Plattenteller, wobei die Spindel durch das Loch in der Ausrichthilfe geführt wird, und ziehen Sie das Netzkabel ab, damit der Tonarm abgesenkt werden kann, ohne dass sich der Plattenteller dreht. Drehen Sie den STOP/PLAY (Stopp/Wiedergabe) Knopf [13] auf PLAY (Wiedergabe), um den Arm abzusenken, und platzieren Sie die Nadel präzise auf einem der Ausrichtungspunkte der Ausrichthilfe, der durch ein Kreuz in einem Kreis gekennzeichnet ist.
Drehen (verdrehen) Sie das Tonabnehmergehäuse, bis es exakt parallel zu den rechteckigen Gitterlinien der Ausrichthilfe ist, und ziehen Sie die Befestigungsschrauben fest. Lassen Sie sich nicht vom Rand des Tonarms verwirren, der NICHT parallel zum Gitter verlaufen sollte; wichtig ist die Kontur des Tonabnehmergehäuses.
Als Nächstes platzieren Sie die Nadelspitze auf dem zweiten Ausrichtungspunkt der Ausrichthilfe. Wenn das Tonabnehmergehäuse an beiden Ausrichtungspunkten genau parallel zu den Gitterlinien verläuft, sind keine weiteren Anpassungen erforderlich. Andernfalls beachten Sie die Ausrichtungsanleitung im Benutzerhandbuch.
ANSCHLÜSSE
Stecken Sie das Netzkabel in eine haushaltsübliche AC-Steckdose.
Hinweis für Benutzer im Vereinigten Königreich: Beim Anschließen eines Netzsteckers verbinden Sie den Braunen Draht mit dem Phasenleiter (Rot) Anschluss und den Blauen Draht mit dem Neutralleiter (Schwarz) Anschluss.
Verbinden Sie die Audiosignalkabel mit den Phono-Eingängen Ihres Verstärkers (roter Stecker = rechter Kanal), und befestigen Sie das Erdungskabel am Erdungsanschluss des Verstärkers.
SCHALLPLATTEN ABSPIELEN
Stellen Sie die Geschwindigkeitsregelung [6] entsprechend auf 33 oder 45 U/min ein. Um 45 U/min Schallplatten mit einem großen Mittelloch abzuspielen, drehen Sie den Mittellochadapter [12] um.
Bei der STOP PLAY (Stopp/Wiedergabe) Steuerung [13] in der STOP (Stopp) Position und der Tonarm auf seinem Stützpfosten gesichert, legen Sie eine Schallplatte auf den Plattenteller. Schieben Sie den Tonarm nach links, positionieren Sie die Nadel über der Einlaufrille und senken Sie die Staubschutzhaube ab.
Drehen Sie den STOP/PLAY (Stopp/Wiedergabe) Knopf auf PLAY (Wiedergabe). Die Kontrollleuchte leuchtet auf, der Motor dreht den Plattenteller, und der Cueing-Lift senkt die Nadel sanft in die Rille ab.
Am Ende der Schallplatte schaltet sich die Steuerung automatisch von PLAY (Wiedergabe) auf STOP (Stopp) zurück, der Cueing-Lift hebt den Arm an, und der Plattenteller hört auf zu drehen. Bewegen Sie den Tonarm auf seinen Stützpfosten, bevor Sie die Schallplatte entfernen.
