Godox TL120 Handbuch

Vorwort

Dieses RGB-Röhrenlicht TL120 ist ein multifunktionales RGB-Licht mit doppelter Farbtemperatur und hoher Lichthelligkeit. Es eignet sich für fast alle Aufnahmesituationen, z.B. Live-Streams, Camping, Make-up, Porträtaufnahmen, Hochzeiten, Kinderfotografie usw. Es ist tragbar und einfach zu bedienen.

Merkmale

• Freies Umschalten zwischen LED-Bi-Color-Modus, RGB-Modus und 39 Spezialeffektmodi
• Einfache Einstellung von Farbtemperatur, Helligkeit, Farbton und Farbsättigung
• Farbwechsel im Rhythmus der Musik
• Steuerung per Smartphone-APP/2.4G Funk/DMX
• Kombinierbar für kreativere Lichtgruppen

Teilebezeichnungen

1. Lichtkörper
2. Netzschalter
3. DC-Stromanschluss
4. Bedienfeld
5. Wireless-Taste
6. Farbfilter-Taste
7. MOD-Taste
8. DIM-Taste
9. FN-Taste
10. - Taste
11. + Taste
12. DMX-Eingang
13. DMX-Ausgang
14. Display

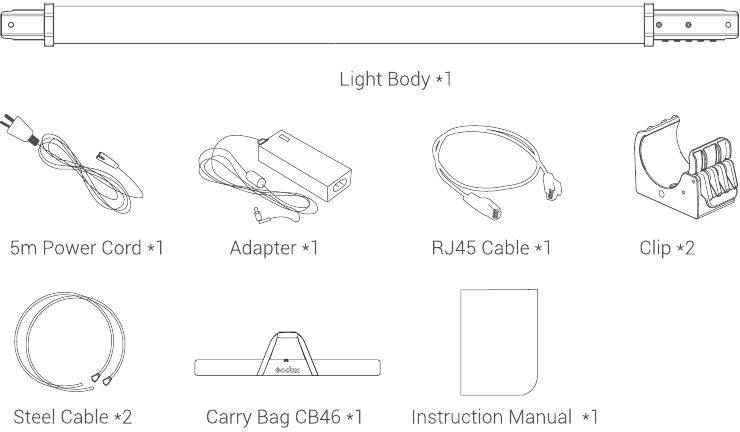

Lieferumfang

Vierer-Licht-Kit

Optionales Zubehör

Grid TL-GI 20, Two-light Bracket Kit TL Four-light Bracket Kit TL 84. Eight-light a racket Kit TL 38

Batteriemanagement

1. Stromversorgung
   Der eingebaute Lithium-Akku kann nach vollständiger Aufladung etwa 2,5 Stunden Beleuchtung bei 100 % Helligkeit bieten. Das Licht kann auch durch Anschließen des Adapters an eine Stromquelle verwendet werden.
2. Laden
   Der gesamte Ladevorgang dauert etwa 2,5 Stunden. Die Ladeanzeige blinkt während des Ladevorgangs und zeigt nach vollständiger Aufladung volle Balken an.

Bedienung

1. Netzschalter
   Verwenden Sie den Netzschalter, um das RGB-Röhrenlicht ein- oder auszuschalten. Anschließend werden die aktuellen Informationen auf dem LCD-Panel angezeigt.


2. Modusauswahl: Bi-Color-Modus/RGB-Modus/Spezialeffektmodus
   Drücken Sie die MOD-Taste, um zwischen verschiedenen Modi zu wechseln:
   • Auf dem Bildschirm angezeigtes CCT bedeutet Bi-Color-Modus

   • Auf dem Bildschirm angezeigtes HSI bedeutet RGB-Modus

   • FX bedeutet Spezialeffektmodus

   1. Bi-Color-Modus
      1. Farbtemperatureinstellung: Drücken Sie die Taste „+“ oder „-“, um die Farbtemperatur von 2700 K bis 6500 K einzustellen.

      2. Helligkeitseinstellung: Drücken Sie die DIM-Taste, und drücken Sie dann die Taste „+“ oder „-“, um die Helligkeit von 0 auf 100 einzustellen.

   2. RGB-Modus
      1. Farbton H einstellen: Drücken Sie die FN-Taste und wählen Sie H. Drücken Sie dann die Taste „+“ oder „-“, um den Farbton von 0 bis 360° einzustellen.

      2. Sättigung S einstellen: Drücken Sie die FN-Taste und wählen Sie S. Drücken Sie dann die Taste „+“ oder „-“, um die Sättigung von 0 auf 100 einzustellen.


3. Spezialeffektmodi (39)
   1. Drücken Sie die Taste „0+1“ oder „-“, um verschiedene Spezialeffektkategorien von 1 bis 14 auszuwählen. Die Modi werden durch Drehen des Auswahlrads zyklisch angezeigt.

   2. Nach Auswahl des aktuellen Modus drücken Sie die FN-Taste für I, II und III. Die Modi werden zyklisch angezeigt, wenn die FN-Taste gedrückt gehalten wird.

   3. Es gibt 39 Arten von situativen Spezialeffektmodi, die in 14 Kategorien unterteilt sind.


4. Auswahl der Steuermodi:
   Bluetooth/2.4G Funkfernbedienung/DMX-Steuerung

   Drücken Sie zuerst die Wireless-Taste und dann die Taste „+“ oder „-“, um den Steuermodus auszuwählen. Nach der Auswahl des Modus drücken Sie die FN- oder Wireless-Taste, um die entsprechende Einstellungsoberfläche aufzurufen. Drücken Sie die Wireless-Taste oder eine andere Taste, um die Einstellungsoberfläche zu verlassen.
   1. Bluetooth-Einstellungen
      1. Bluetooth-Schalter: Drücken Sie die FN-Taste, um Bluetooth auszuwählen. Drücken Sie dann die Taste „+“ oder „-“, um zwischen On (Ein) oder Off (Aus) zu wechseln. Wenn „ON“ (EIN) angezeigt wird, ist Bluetooth eingeschaltet, und „OFF“ (AUS) bedeutet ausgeschaltet. Wenn Bluetooth eingeschaltet ist, leuchtet die Anzeige blau.

      2. Bluetooth-Passwort initialisieren: Drücken Sie die FN-Taste, um RESET (Zurücksetzen) auszuwählen. Drücken Sie dann die Taste „+“ oder „-“, um Bluetooth zurückzusetzen.
      3. Bluetooth-Nummer: MAC: xxxx ist die Bluetooth-Nummer dieses Lichts.
   2. 2.4G Wireless-Einstellungen
      Mit dem 2.4G Wireless-System verfügt das TL120 RGB-Röhrenlicht über eine Fernsteuerungs- und Gruppenfunktion. Es wird empfohlen, die Fernbedienung RC-R9 (optional) zu erwerben, um die drahtlose Steuerung zu ermöglichen. Bis zu 6 Gruppen von LED-Leuchten können gesteuert werden. Es stehen 32 Kanäle und 99 IDs mit starker Anti-Interferenz-Fähigkeit zur Verfügung.

      1. 2.4G Wireless-Schalter: Drücken Sie die FN-Taste, um das Wireless-Symbol auszuwählen. Drücken Sie dann die Taste „+“ oder „-“, um 2.4G Wireless ein- oder auszuschalten. „ON“ (EIN) bedeutet, dass 2.4G Wireless eingeschaltet ist (die Wireless-Anzeige leuchtet grün), „OFF“ (AUS) bedeutet, dass es ausgeschaltet ist (die Wireless-Anzeige ist aus).

      2. Kanaleinstellung: Drücken Sie die FN-Taste, um CH (Kanal) auszuwählen. Drücken Sie dann die Taste „+“ oder „-“, um 32 Kanäle von 1 bis 32 auszuwählen.
      3. Gruppeneinstellung: Drücken Sie die FN-Taste, um GR (Gruppe) auszuwählen. Drücken Sie dann die Taste „+“ oder „-“, um 6 Gruppen von A bis F auszuwählen.
      4. ID-Einstellung: Drücken Sie die FN-Taste, um ID (ID) auszuwählen. Drücken Sie dann die Taste „+“ oder „-“, um 99 IDs von 1 bis 99 auszuwählen.
         Hinweis: Wenn Bluetooth und 2.4G gleichzeitig aktiviert werden, leuchtet die Anzeige cyan. Stellen Sie bitte Kanal, Gruppe und ID des LED-Lichts auf die gleichen Werte wie bei der Fernbedienung ein. Das RGB-Röhrenlicht kann Funksignale nur im eingeschalteten Zustand empfangen.
   3. DMX-Steuerungsmodi
      1. Stellen Sie das Licht auf den FOLLOW-Modus ein und drücken Sie die FN-Taste, um ADD (Adresse) auszuwählen.
      2. Drücken Sie die Taste „+“ oder „-“, um 512 Adressen (ADDs) von 001 bis 512 einzustellen. Die Anzeige leuchtet blau.
      3. Nachdem die Adresse (ADD) eingestellt wurde, verbinden Sie ein Ende des DMX-Kabels mit dem DMX-Ausgang des Steuerzentrums und das andere Ende mit dem DMX-Eingang des Lichts.
      4. Die vom Steuerzentrum gesendeten Daten sind wie folgt:

   4. DMX LEAD- und FOLLOW-Modus
      1. Stellen Sie eines der LED-Lichter auf den LEAD-Modus ein.
      2. Stellen Sie andere Lichter auf den FOLLOW-Modus ein.
      3. Verbinden Sie die Lichter mit einem RJ45-Kabel.
      4. Die Lichter im FOLLOW-Modus synchronisieren sich automatisch mit dem Licht im LEAD-Modus.

         Hinweis: Wenn LEAD- und FOLLOW-Modi über den DMX-Port verwendet werden, darf die Anzahl der Lichter im FOLLOW-Modus 18 nicht überschreiten.

5. Farbfilter-Einstellung
   Drücken Sie die Farbfilter-Taste, um die Oberfläche aufzurufen. Drücken Sie dann die Taste „+“ oder „-“, um die R-GeI- oder L-GeI-Gruppe auszuwählen. Drücken Sie dann die FN-Taste, um die Farbfiltergruppe aufzurufen und den entsprechenden Farbfilter auszuwählen. Es stehen Ihnen sowohl 20 Farbfilter in den a-Gel- als auch in den L-Gel-Gruppen zur Auswahl, insgesamt 40 Arten.


6. Verbindung mit Smartphone-APP
   1. Stellen Sie das Bluetooth des TL120 auf ON (EIN).

   2. Da sich ein QR-Code am Gehäuse des TL120 befindet, scannen Sie den QR-Code direkt, um die Smartphone-APP „GodoxLight“ (GodoxLight) herunterzuladen (verwendbar mit Android- und Apple-Systemen).


Für weitere Smartphone-APP-Bedienungen öffnen Sie bitte die „help“ (Hilfe) in der APP, um detaillierte Anleitungen zu erhalten.

Beleuchtungsstärke-Messdaten

Technische Daten

LED-Licht	TL 120
Eingebauter Lithium-Akku	14.4V/5200mAh/74.88Wh
Adapter	20V/4.8A
Leistung	30W
Kanal	32
Gruppe	6 (ABCDEF)
Farbtemperaturbereich	2700K~6500K
Helligkeitsbereich	0%~100%
RGB-Farbraum	0~360º
CRI ()	96
TLCI ()	98
Leuchtdauer (kontinuierliche Ausgabe bei 100 % voller Leistung bei 2700 K)	150 Minuten
Steuerungsmethode	Smartphone-APP/2.4G Wireless/DMX-Steuerung
Bluetooth Funkreichweite	30m
2.4G Funkreichweite	50m (mit optionaler RC-R9 Fernbedienung)
Betriebstemperatur	-10~40ºC
Abmessungen	48*1170mm
Nettogewicht	1.27kg
BT Frequenzbereich	2402.0-2480.0 MHz
Max. Sendeleistung	5dbm

*Produktgestaltung und Spezifikationen können ohne vorherige Ankündigung geändert werden.

Wartung

Dieses Produkt, ausgenommen Verbrauchsmaterialien wie Adapter und Adapterkabel, wird mit einer einjährigen Garantie geliefert.

Vermeiden Sie plötzliche Stöße und das Produkt sollte regelmäßig gewartet werden.

Die Wartung des Blitzes muss von unserer autorisierten Wartungsabteilung durchgeführt werden, die Originalzubehör liefern kann.

Ein nicht autorisierter Service führt zum Erlöschen der Garantie.

Sollte das Produkt Defekte aufweisen oder nass geworden sein, verwenden Sie es nicht, bevor es von Fachleuten repariert wurde.

Änderungen an den Spezifikationen oder Designs sind möglicherweise nicht in diesem Handbuch enthalten.

Sicherheitshinweise

• Halten Sie dieses Produkt stets trocken. Nicht bei Regen oder feuchten Bedingungen verwenden.
• Nicht zerlegen. Sollten Reparaturen notwendig sein, muss dieses Produkt an ein autorisiertes Wartungszentrum geschickt werden.
• Außerhalb der Reichweite von Kindern aufbewahren.
• Da dieses Produkt keine wasserdichte Funktion besitzt, treffen Sie bitte entsprechende Vorkehrungen bei Regen oder in feuchter Umgebung.
• Verwenden Sie das Blitzgerät nicht in Gegenwart von brennbaren Gasen, Chemikalien oder ähnlichen Materialien. Unter bestimmten Umständen können diese Materialien empfindlich auf das starke Licht des Blitzgeräts reagieren und es kann zu Bränden oder elektromagnetischen Störungen kommen.
• Da dieses Produkt einen eingebauten Lithium-Akku enthält, zerlegen, stoßen, quetschen oder werfen Sie es nicht ins Feuer. Sollte eine starke Ausbeulung auftreten, verwenden Sie es bitte nicht. Verwenden oder lagern Sie das Produkt nicht, wenn die Umgebungstemperatur über 40 °C liegt. Laden Sie das Produkt mit dem mitgelieferten Adapter auf und betreiben Sie es gemäß der Bedienungsanleitung innerhalb der angegebenen Spannung und Betriebstemperatur.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
