Godox CL10 - LED Webcasting Ambient Light Handbuch

Vorwort

Vielen Dank für den Kauf dieses Godox Produkts!

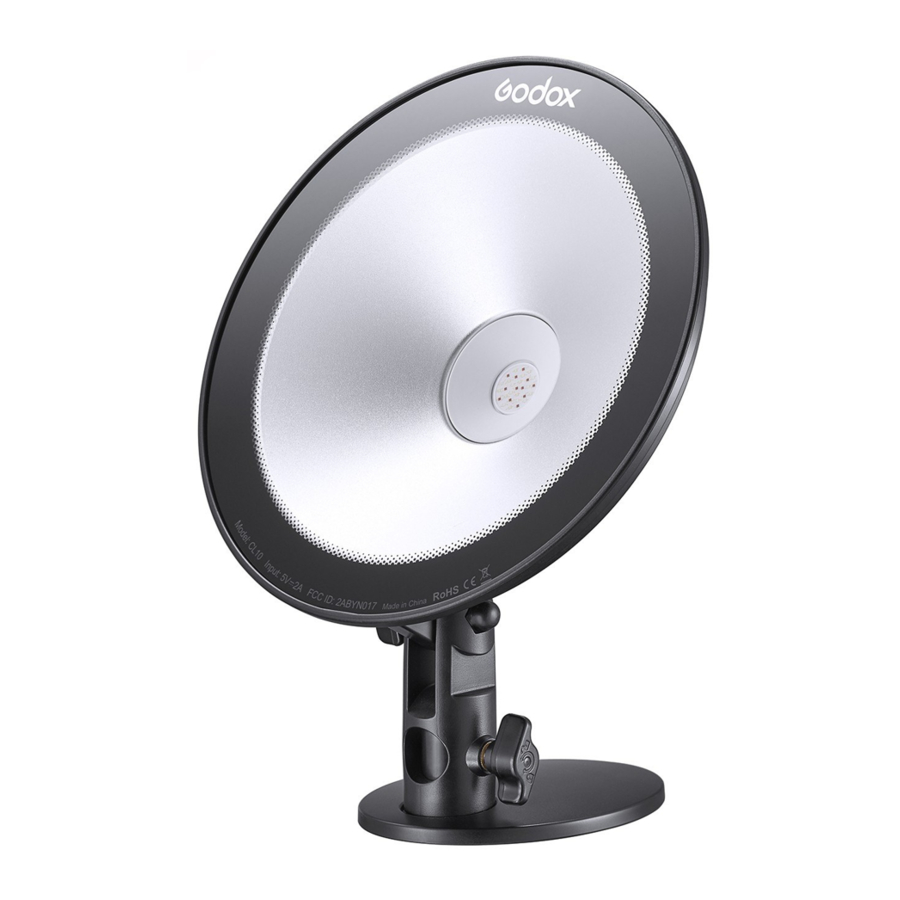

Das LED Webcasting Ambient Light CL10 ist ein RGB-Licht mit farbigen Lichtern, z.B. Rot, Grün, Blau, Weiß, Orange, Gelb, Grün, Lila, etc. Angepasste Helligkeit, Farbton und 39 Spezialeffektmodi (14 Kategorien) über kabellose Fernbedienung und Smartphone-APP ermöglichen es, das CL10 als Hintergrundlicht oder Innenbeleuchtung für Studioaufnahmen, Livestreams und verschiedene kreative Aufnahmen zu verwenden.

Eigenschaften:

• Freies Umschalten zwischen LED-Farbmodus und 39 situationsbezogenen Spezialeffektmodi
• Einfache Einstellung von Farben und Lichthelligkeit über kabellose Fernbedienung oder Smartphone-APP
• Blinken und Farbwechsel im Rhythmus der Musik
• Modisch, kompakt und vielseitig

Bestandteile des Geräts

1. Lichtgehäuse
2. LED-Perlen
3. Linse der LED-Perlen
4. Empfangsport für Fernbedienung
5. Ein-/Ausschalter
6. Anzeigeleuchte
7. Type-C-Anschluss
8. MIC-Loch
9. Abnehmbarer Halter
10. Lüftereingang
11. Lüftungsschlitz 1
12. Lüftungsschlitz 2

Lieferumfang

Stromversorgung

Verbinden Sie die LED-Leuchte über den Type-C-Anschluss mit einer Stromquelle. Drücken Sie den Ein-/Ausschalter, um die LED-Leuchte einzuschalten.

Bedienung

• Ein-/Ausschalter:
  Nach dem Anschließen an die Stromquelle drücken Sie kurz den Ein-/Ausschalter, um das Licht ein- oder auszuschalten.


Kabellose Steuerung per Fernbedienung

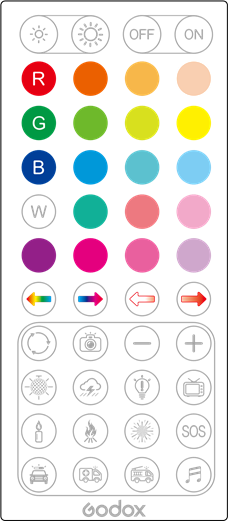

Da das LED Webcasting Ambient Light über kabellose Fernsteuerungsfunktionen verfügt, können die Helligkeitswerte, das Ein- und Ausschalten, Farbänderungen und Lichtereffekt-Einstellungen mit der RC-R10 Fernbedienung gesteuert werden.

: Helligkeit -, Helligkeit +, OFF (Ausschalten), ON (Einschalten)

: R Rot, Rotorange, Gelborange, Hellorange

: G Grün, Zyangrün, Gelbgrün, Gelb

: B Blau, Indigoblau, Cyanblau, Hellblau

: W Weiß, Dunkelzyan, Hellviolett, Rosa

: Violett, Magenta, Karmin, Violettrosa

: Farbton -, Farbton +, Sättigung -, Sättigung +

: RGB-Zyklus, Blitz, Frequenz -, Frequenz +

: Laser, Blitz, Kaputte Glühbirne, TV

: Kerze, Feuer, Feuerwerk, SOS

: Polizeiauto, Krankenwagen, Feuerwehrauto, Musikmodus

1. Drücken Sie die Taste OFF (Ausschalten) oder ON (Einschalten) auf der Fernbedienung, um die Ein- oder Ausschaltfunktion der LED-Leuchte zu aktivieren.
2. Helligkeitseinstellung: Drücken Sie die Helligkeit – oder + Taste auf der Fernbedienung, um die Helligkeit von 0% auf 100% einzustellen. Kurzes Drücken der Helligkeitstaste einmal, um in 5er-Schritten anzupassen, während langes Drücken der Taste eine schnelle Anpassung von 0% auf 100% ermöglicht.
3. Statische Farblichter: Die Tasten von der zweiten bis zur sechsten Reihe auf der Fernbedienung sind Tasten für statische Farblichter. Sie können auch verschiedene Farben von 0 bis 360° auswählen, indem Sie die Farbton – oder Farbton + Taste drücken.
4. Farbton-Einstellung: Der Farbbereich beträgt 0 bis 360°. Kurzes Drücken der Farbton – oder Farbton + Taste passt in 10er-Schritten an, während langes Drücken der Taste eine schnelle Anpassung von 0 auf 360° ermöglicht.
5. Sättigungseinstellung: Der Sättigungsbereich beträgt 0 bis 100%. Kurzes Drücken der Sättigung – oder + Taste passt in 10er-Schritten an, während langes Drücken der Taste eine schnelle Anpassung von 0% auf 100% ermöglicht.
6. Es gibt 39 Lichteffektmodi, die in 39 Arten unterteilt sind. Drücken Sie die Frequenz – oder + Taste, um nach Auswahl der Szene anzupassen:

Nr.	Anzeige	Szene	Anzeige I	Anzeige II	Anzeige III
1		Blitz	Blitz	Pressekonferenz	Paparazzi
2		Blitz	Disk.	Häufig	Dauerhaft
3		Kaputte Glühbirne	Disk.	Häufig	Dauerhaft
4		TV	Langsam	Mittel	Schnell
5		RGB-Zyklus	Langsam	Mittel	Schnell
6		Laser	Geburtstagsfeier	KTV	Disco
7		Kerze	Disk.	Häufig	Dauerhaft
8		Feuer	Kaminfeuer	Lagerfeuer	Brandgefahr
9		Feuerwerk	Kurz	Kontinuierlich	Show
10		Polizeiauto	Starker Blitz	Häufiger Blitz	Schneller Blitz
11		Feuerwehrauto	Starker Blitz	Häufiger Blitz	Schneller Blitz
12		Krankenwagen	Starker Blitz	Häufiger Blitz	Schneller Blitz
13		Musik	Modus 1	Modus 2
14		SOS

Hinweis:

1. Wenn die Tasten für Helligkeit +, Helligkeit -, Farbton -, Farbton +, Sättigung - und Sättigung + das Ende des Bereichs erreicht haben, blinkt die blaue Anzeige 3 Mal.
2. Die Fernbedienung sollte auf das Infrarot-Empfangsfenster gerichtet sein, dessen Winkelabweichung nach links und rechts nicht mehr als 15° beträgt und der Abstand nicht mehr als 15m beträgt.

Kabellose Bluetooth-Steuerung

1. Scannen Sie den QR-Code, um die Smartphone-APP "Godox Light" herunterzuladen (kann auf Android- und Apple-Systemen verwendet werden).
2. Nach dem Anschließen an die Stromversorgung öffnen Sie die APP auf dem Smartphone, um ein Studio zu koppeln oder zu erstellen.

Für weitere Smartphone-APP-Bedienungen öffnen Sie bitte die "help" (Hilfe) in der APP, um detaillierte Anleitungen zu erhalten.

Technische Daten

* Produktdesign und Spezifikationen können ohne vorherige Ankündigung geändert werden.

Wartung

Dieses Produkt, ausgenommen Verbrauchsmaterialien wie z.B. Ladegerät und Ladekabel, hat eine einjährige Garantie.
Vermeiden Sie plötzliche Stöße und das Produkt sollte regelmäßig entstaubt werden. Die Wartung des Lichts muss von unserer autorisierten Wartungsabteilung durchgeführt werden, die Originalzubehör liefern kann.
Nicht autorisierte Wartung führt zum Erlöschen der Garantie.
Falls das Produkt Fehler aufweist oder nass geworden ist, verwenden Sie es nicht, bevor es von Fachleuten repariert wurde.
Änderungen an den Spezifikationen oder Designs werden möglicherweise nicht in diesem Handbuch widergespiegelt.

Warnung

• Halten Sie dieses Produkt immer trocken. Nicht bei Regen oder in feuchten Bedingungen verwenden.
• Nicht zerlegen. Sollten Reparaturen notwendig werden, muss dieses Produkt an ein autorisiertes Wartungszentrum geschickt werden.
• Außerhalb der Reichweite von Kindern aufbewahren.
• Da dieses Produkt keine wasserdichte Funktion besitzt, treffen Sie bitte Vorkehrungen zum Schutz vor Wasser in regnerischer oder feuchter Umgebung.
• Da dieses Produkt im Betrieb heiß werden kann, bitte nicht berühren.
