Godox RING72 - Makro-LED-Ringlicht-Handbuch

Vorwort

Vielen Dank für Ihren Kauf!

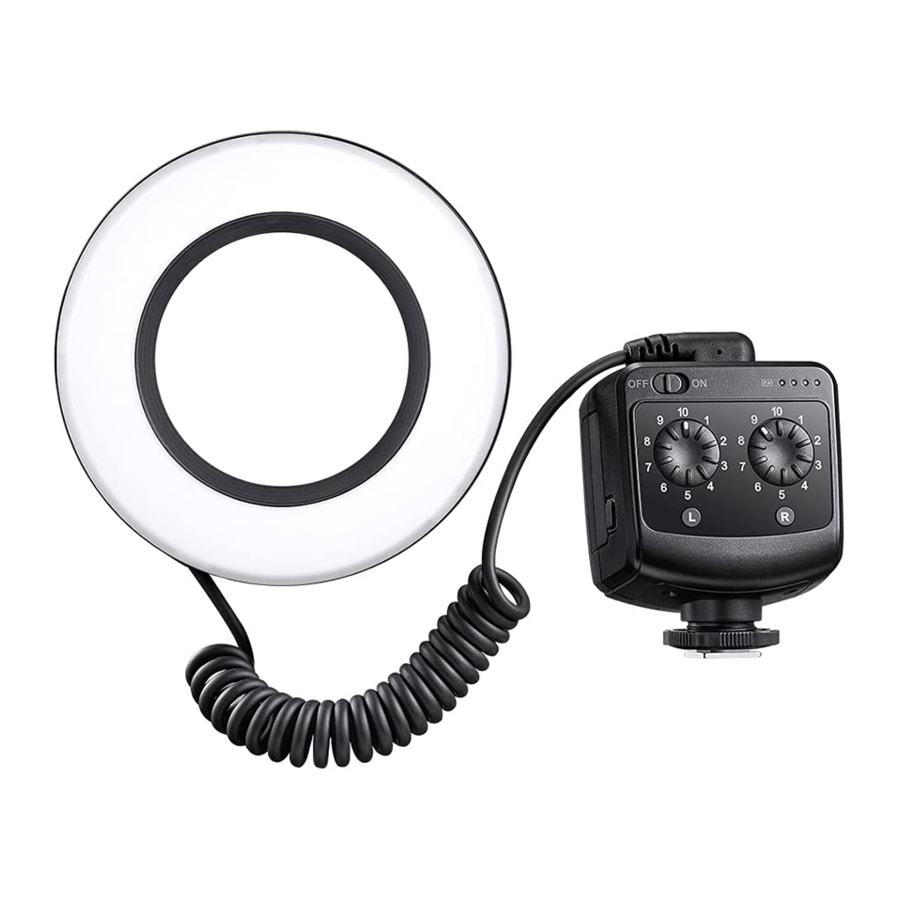

RING72 ist ein kompaktes und tragbares LED-Ringlicht, dessen Leuchtenkörper am Kameraobjektiv und dessen Controller am Blitzschuh der Kamera angebracht werden kann. Die Helligkeit der L linken Hälfte und der R rechten Hälfte kann individuell angepasst werden, um die erforderliche Helligkeit durch Einstellen der Tasten und Drehregler des Controllers präzise zu erzielen. Es ist ideal für Porträtaufnahmen, Schmuckaufnahmen, Insekten- und Pflanzenaufnahmen sowie die Dentalfotografie usw.

Bitte lesen Sie dieses Handbuch vor der Verwendung sorgfältig durch, um eine korrekte Bedienung sicherzustellen und die optimale Funktion zu gewährleisten. Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf.

Hauptmerkmale

• 72 hochwertige LED-Perlen sorgen für ausreichend helles Licht.
• Acht verschiedene Adapterringe sind im Lieferumfang enthalten, passend für Objektivdurchmesser von 49mm bis 82mm (82mm Adapterring nicht enthalten).
• Steuern Sie die Helligkeit der linken/rechten Hälfte separat, um Seitenlichteffekte zu erzeugen.
• Das spiralförmige Verbindungskabel verbindet das Ringlicht mit dem Controller und bietet zusätzlichen Komfort.

Seien Sie bei der Verwendung vorsichtig, um es vor Stößen oder Herunterfallen zu schützen.

Nicht in Umgebungen mit zu hohen oder zu niedrigen Temperaturen verwenden.
Und nicht bei Regen oder feuchten Bedingungen verwenden.

Keine Verdünner, Benzol oder andere Reinigungsmittel zum Reinigen verwenden. Es wird empfohlen, ein weiches, feuchtes Tuch zum Abwischen und Reinigen dieses Produkts zu verwenden.

Lagern Sie es an einem trockenen, kühlen und gut belüfteten Ort, wenn Sie dieses Produkt längere Zeit nicht verwenden.

Bezeichnungen der Teile

1. Ringlicht
2. L Linke Hälfte Licht
3. R Rechte Hälfte Licht
4. Spiralförmiges Verbindungskabel
5. Controller
6. Batteriehalterung
7. Batterie-Entriegelungstaste
8. Batterieschacht
9. Zubehörschuh
10. Ein-/Ausschalter
11. Drehregler linke Hälfte
12. Drehregler rechte Hälfte
13. Taste L linke Hälfte Licht
14. Taste R rechte Hälfte Licht
15. Controller-Betriebsanzeige
16. Montageschnalle

Lieferumfang

Arten der Stromversorgung

Folgende 2 Arten der Stromversorgung stehen für dieses Makro-LED-Ringlicht zur Verfügung:

• 4 Stück AA-Alkalibatterien mit hoher Kapazität oder 4 wiederaufladbare Ni-MH-Akkus.
• Der 7.2V/2600mAh Lithium-Akku unterstützt 450 Lade- und Entladezyklen und hat eine lange Lebensdauer.

* Hinweis: Batterien/Akkus sind separat erhältlich und können bei uns von Godox erworben werden. Folgende 2 Typen von Godox Lithium-Akkus (7.2V/2600mAh oder 7.2V/3200mAh) können für dieses Ring 72 verwendet werden.

• Godox Lithium-Akku VB26 (kompatibel mit Godox TTL Li-Ion Rundkopf-Kamerablitz V1).
• Godox Lithium-Akku WB100 (kompatibel mit Godox Pocket Flash AD100Pro).

Vorsichtsmaßnahmen bei der Verwendung von AA-Alkalibatterien

1. Halten Sie die Batterieanschlüsse sauber und trocken, um gute Kontakte zu gewährleisten.
2. Verwenden Sie einen neuen Satz von vier Batterien derselben Marke. Ersetzen Sie beim Batteriewechsel alle vier gleichzeitig.
3. Batterien nicht zerlegen oder kurzschließen. Und nicht in die Nähe von Feuer oder Wasser legen.
4. Nehmen Sie die Batterien aus dem Batterieschacht, wenn das Licht längere Zeit nicht verwendet wird.

Vorsichtsmaßnahmen bei der Verwendung von Lithium-Akkus

1. Vermeiden Sie das Kurzschließen der Plus- und Minuspole.
2. Da die Akkus keine wasserdichte Funktion haben, treffen Sie bitte Vorkehrungen gegen Wasser in regnerischen oder feuchten Umgebungen.
3. Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf.
4. Keine kontinuierliche Ladung von über 24 Stunden.
5. An trockenen, kühlen, belüfteten Orten lagern.
6. Legen Sie den Akku nicht in die Nähe von Feuer oder ins Feuer.
7. Leere Akkus sollten gemäß den örtlichen Vorschriften entsorgt werden.
8. Bitte laden Sie den Akku auf ca. 60 % auf, bevor er längere Zeit gelagert wird.
9. Wenn der Akku länger als 3 Monate nicht verwendet wurde, laden Sie ihn bitte vollständig auf.
10. Es ist normal, dass der Akku nach einer gewissen Nutzungsdauer aufgrund der begrenzten Akkulebensdauer an Leistung verliert.

Installationsanleitung

Batterie/Akku einlegen

1. Verwenden Sie AA-Alkalibatterien oder wiederaufladbare Ni-MH-Akkus
   1. Legen Sie 4 Batterien in die Batteriehalterung ein.
   2. Richten Sie die Batteriehalterung am Batterieschacht aus und schieben Sie die Batteriehalterung in den Batterieschacht, bis sie mit einem Klickgeräusch einrastet.

2. Verwenden Sie einen Lithium-Akku (Lithium-Akku nicht im Lieferumfang enthalten und separat erhältlich)
   1. Richten Sie den Akku am Batterieschacht aus und schieben Sie ihn in den Batterieschacht, bis er mit einem Klickgeräusch einrastet.


So installieren Sie den LED-Licht-Controller an der Kamera

1. Drehen und lockern Sie den Drehregler an der Unterseite des Ringlicht-Controllers.

2. Schieben Sie die Basis des Ringlicht-Controllers in den Blitzschuh der Kamera ein.

3. Ziehen Sie den Drehregler an der Unterseite des Controllers fest, bis er vollständig fixiert ist.

Hinweis: Wenn Sie den LED-Licht-Controller entfernen, lockern Sie zuerst den Drehregler und schieben Sie ihn dann aus dem Blitzschuh der Kamera.

So installieren Sie den Ring-LED-Kopf an der Kamera

1. Dieses Produkt ist mit 8 verschiedenen Arten von Adapterringen ausgestattet, die perfekt zu Kameraobjektivdurchmessern von 49mm, 52mm, 55mm, 58mm, 62mm, 67 mm, 72mm und 77mm passen.

2. Wählen Sie den passenden Adapterring und montieren Sie ihn am Kameraobjektiv, und schnallen Sie dann den Ring-LED-Kopf auf den Adapterring.

LED-Lichter verwenden

Einschalten

Schieben Sie den Netzschalter auf "ON" (EIN), und das LED-Licht leuchtet auf.

Anzeige des Akkustands am Controller

Das grüne Licht zeigt die verbleibende Leistung an; vier grüne Lichter zeigen 100 % Restleistung an, drei grüne Lichter 75 % Restleistung, zwei leuchtende grüne Lichter 50 % Restleistung und ein grünes Licht 25 % Restleistung.

Erinnerung bei niedrigem Akkustand: Wenn die erste Anzeige auf der linken Seite blinkt (eine Sekunde an, eine Sekunde aus), deutet dies auf einen niedrigen Akkustand hin. Bitte ersetzen Sie den Akku rechtzeitig.
Hinweis: Die oben genannte Leistungsanzeige basiert auf Testdaten von Godox. Unterschiedliche Batteriemarken können dazu führen, dass die Batterieanzeige abweicht.

L linke Hälfte EIN/AUS

Die Taste für das L linke Hälfte Licht leuchtet grün und zeigt damit an, dass das L linke Hälfte Licht eingeschaltet ist; kurzes Drücken schaltet das L linke Hälfte Licht aus, erneutes kurzes Drücken stellt den vorherigen Helligkeitswert wieder her.

R rechte Hälfte EIN/AUS

Die Taste für das R rechte Hälfte Licht leuchtet grün und zeigt damit an, dass das R rechte Hälfte Licht eingeschaltet ist; kurzes Drücken schaltet das R rechte Hälfte Licht aus, und erneutes kurzes Drücken stellt den vorherigen Helligkeitswert wieder her.

Helligkeitsanpassung linke Hälfte

Schalten Sie das Ringlicht ein; die Taste für das L linke Hälfte Licht leuchtet grün und zeigt an, dass die Helligkeit der L linken Hälfte eingeschaltet ist. Drehen Sie den Drehregler linke Hälfte, um die Helligkeit des L linken Hälfte Lichts einzustellen.
Einstellbereich: 10 % – 100 %, 10 Stufen zum Umschalten, wobei jede Stufe um +10 % erhöht wird.

Helligkeitsanpassung rechte Hälfte

Schalten Sie das Ringlicht ein; die Taste für das R rechte Hälfte Licht leuchtet grün und zeigt an, dass die Helligkeit der R rechten Hälfte eingeschaltet ist. Drehen Sie den Drehregler rechte Hälfte, um die Helligkeit des R rechten Hälfte Lichts einzustellen.
Einstellbereich: 10 % – 100 %, 10 Stufen zum Umschalten, wobei jede Stufe um +10 % erhöht wird.

Helligkeitsanpassung linke und rechte Hälfte

Schalten Sie das Ringlicht ein; die Tasten für die L und R Hälfte Lichter leuchten grün und zeigen an, dass sowohl die Helligkeit der linken als auch der rechten Hälfte eingeschaltet ist. Stellen Sie dann die Helligkeit mit dem Drehregler linke Hälfte und dem Drehregler rechte Hälfte frei ein.
Hinweis: Dieses Ringlicht ist in eine L linke Hälfte und eine R rechte Hälfte unterteilt. Die Helligkeit der L und R Hälften kann je nach den spezifischen Bedürfnissen des Benutzers separat angepasst werden.

Technische Daten

* Produktdesign und Spezifikationen können ohne vorherige Ankündigung geändert werden.

Wartung

• Wenn die Leuchte in Betrieb ist und eine Anomalie festgestellt wird, sollte der Strom sofort ausgeschaltet werden, um die Ursache zu ermitteln.
• Der Leuchtenkörper sollte Vibrationen vermeiden, und achten Sie stets auf die Staubentfernung auf der Oberfläche.
• Es ist normal, dass der Leuchtenkörper leicht warm wird. Betreiben Sie die Leuchte nicht dauerhaft, wenn keine besondere Notwendigkeit besteht.
• Alle Reparaturen werden von der vom Werk beauftragten Reparaturabteilung unter Verwendung von Originalteilen durchgeführt.
• Ein Jahr Garantie, Verbrauchsmaterialien wie Lampen sind nicht von der einjährigen Garantie abgedeckt.
• Alle Wartungsarbeiten sind von der vom Werk beauftragten Wartungsabteilung durchzuführen.
• Wenn dieses Produkt defekt ist oder nass wird, darf es erst nach professioneller Reparatur verwendet werden.
• Technische Änderungen ohne vorherige Ankündigung vorbehalten.
