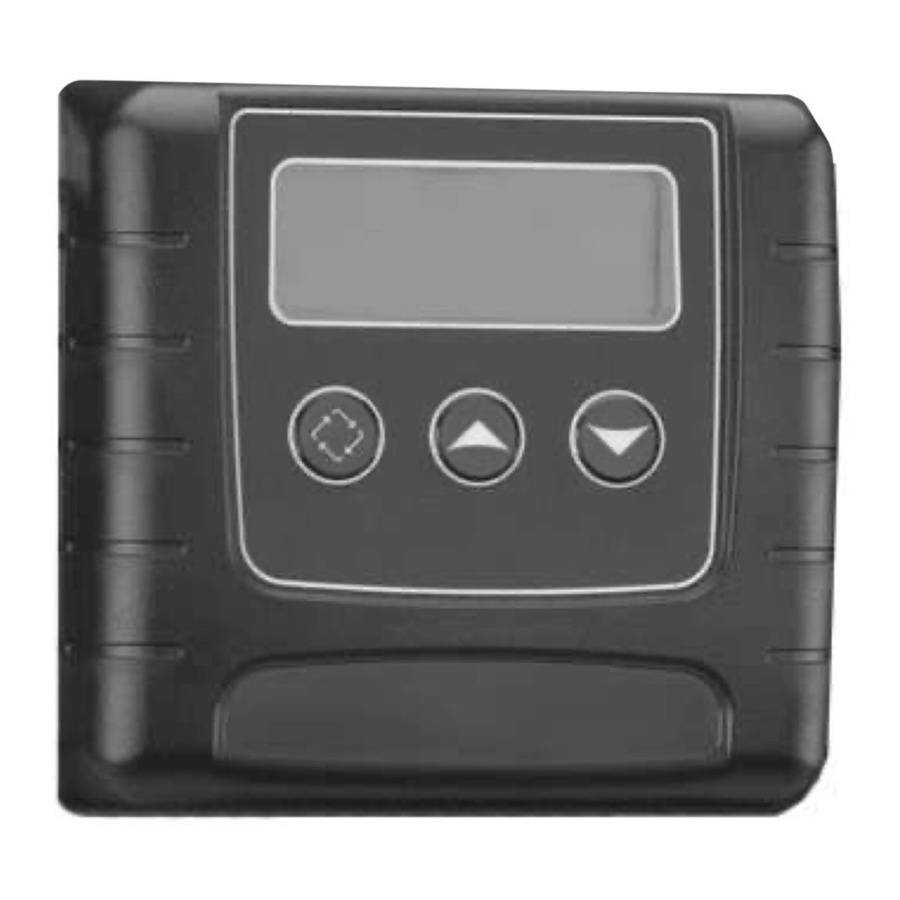

Fleck SXT Handbuch

Wichtige Informationen

• Die Informationen, Spezifikationen und Abbildungen in diesem Handbuch basieren auf den zum Zeitpunkt des Drucks neuesten verfügbaren Informationen. Der Hersteller behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen vorzunehmen.
• Dieses Handbuch ist nur als Leitfaden für die Wartung des Ventils gedacht. Die Systeminstallation erfordert Informationen von verschiedenen Lieferanten, die zum Zeitpunkt der Herstellung nicht bekannt waren. Dieses Produkt sollte von einem Sanitärfachmann installiert werden.
• Dieses Gerät ist ausschließlich für die Installation in Trinkwassersystemen konzipiert.
• Dieses Produkt muss gemäß allen staatlichen und kommunalen Sanitär- und Elektrovorschriften installiert werden. Zum Zeitpunkt der Installation können Genehmigungen erforderlich sein.
• Wenn der Betriebsdruck tagsüber 80 psi (5,5 bar) überschreitet, können die nächtlichen Drücke die Druckgrenzwerte überschreiten. Ein Druckminderventil muss installiert werden.
• Installieren Sie das Gerät nicht an Orten, an denen die Temperaturen unter 32°F (0°C) oder über 110°F (43°C) fallen können.
• Stellen Sie das Gerät nicht in direktes Sonnenlicht. Schwarze Einheiten absorbieren Strahlungswärme, was die Innentemperaturen erhöht.
• Schlagen Sie nicht auf das Ventil oder dessen Komponenten.
• Die Garantie dieses Produkts erstreckt sich auf Herstellungsfehler. Eine unsachgemäße Anwendung dieses Produkts kann zu einer unzureichenden Wasseraufbereitung oder einer Beschädigung des Produkts führen.
• Ein Vorfilter sollte bei Installationen verwendet werden, bei denen freie Feststoffe vorhanden sind.
• In einigen Anwendungen behandeln lokale Gemeinden Wasser mit Chloraminen. Hohe Chloraminwerte können Ventilkomponenten beschädigen.
• Zur Aufrechterhaltung der ordnungsgemäßen Funktion muss das Steuerventil mit der richtigen und konstanten Spannung versorgt werden.

Spezifikationsblatt für den Auftrag

1. Typ des Timers:
   1. 7 Tage oder 12 Tage
   2. Zählergesteuert
2. Downflow: Upflow Upflow Variable
3. Zählergröße:
   1. 3/4" Standardbereich (125 - 2.100 Gallonen-Einstellung)
   2. 3/4" Erweiterter Bereich (625 - 10.625 Gallonen-Einstellung)
   3. 1" Standardbereich (310 - 5.270 Gallonen-Einstellung)
   4. 1" Erweiterter Bereich (1.150 - 26.350 Gallonen-Einstellung)
   5. 1-1/2" Standardbereich (625 - 10.625 Gallonen-Einstellung)
   6. 1-1/2" Erweiterter Bereich (3.125 - 53.125 Gallonen-Einstellung)
   7. 2" Standardbereich (1.250 - 21.250 Gallonen-Einstellung)
   8. 2" Erweiterter Bereich (6.250 - 106.250 Gallonen-Einstellung)
   9. 3" Standardbereich (3.750 - 63.750 Gallonen-Einstellung)
   10. 3" Erweiterter Bereich (18.750 - 318.750 Gallonen-Einstellung)
   11. Größe des elektronischen Impulszählers
4. Systemtyp:
   1. System #4: 1 Tank, 1 Zähler, sofortige oder verzögerte Regeneration
   2. System #4: Zeitschaltuhr
   3. System #4: Doppeltank
   4. System #5: 2-5 Tanks, 2 Zähler, Verriegelung
   5. System #6: 2-5 Tanks, 1 Zähler, Serienregeneration
   6. System #7: 2-5 Tanks, 1 Zähler, abwechselnd
   7. System #9: Nur elektronisch, 2-4 Tanks, Zähler pro Ventil, abwechselnd
   8. System #14: Nur elektronisch, 2-4 Tanks, Zähler pro Ventil. Schaltet Einheiten basierend auf dem Durchfluss online und offline.
5. Timer-Programmeinstellungen:
   1. Rückspülung
   2. Sole und Langsamspülung
   3. Schnellspülung
   4. Solebehälter nachfüllen
   5. Pausenzeit
   6. Zweite Rückspülung
6. Durchflussregelung der Abflussleitung: gpm
7. Durchflussregelung der Soleleitung: gpm
8. Injektorgröße#:
9. Kolbentyp:
   1. Härtewasser-Bypass
   2. Kein Härtewasser-Bypass

Funktionen

Funktionen des SXT:

• Stromausfall-Backup, das bei einem Stromausfall die Uhrzeit und den Tagesverlauf für mindestens 48 Stunden aufrechterhält. Während eines Stromausfalls wechselt die Steuerung in einen Energiesparmodus. Sie überwacht den Wasserverbrauch während eines Stromausfalls nicht, speichert aber das zum Zeitpunkt des Stromausfalls verbleibende Volumen.
• Einstellungen sowohl für das Ventil (Basissystem) als auch für den Steuerungstyp (Methode zur Auslösung einer Regeneration).
• Wochentagssteuerungen.
• Im Betrieb wechselt die Anzeige zwischen Tageszeit, verbleibendem Volumen oder Tagen bis zur Regeneration und dem in Betrieb befindlichen Tank (nur bei Doppeltanksystemen).
• Die Durchflussanzeige blinkt, wenn ein Auslassfluss erkannt wird.
• Das Service-Symbol blinkt, wenn ein Regenerationszyklus in die Warteschlange gestellt wurde.
• Eine Regeneration kann sofort durch Drücken der Taste "Extra Cycle" (Extrazyklus) für fünf Sekunden ausgelöst werden.
• Die Parameteranzeige zeigt während der Regeneration den aktuellen Zyklusschritt (BW, BF, RR usw.) an, und die Datenanzeige zählt die verbleibende Zeit für diesen Zyklusschritt herunter. Während das Ventil zu einem neuen Zyklusschritt wechselt, blinkt die Anzeige. Die Parameteranzeige identifiziert den Zielzyklusschritt (BW, BF, RR usw.) und die Datenanzeige liest. Sobald das Ventil den Zyklusschritt erreicht, hört die Anzeige auf zu blinken und die Datenanzeige wechselt zur verbleibenden Zeit. Während der Regeneration kann der Benutzer die Steuerung durch Drücken der Taste "Extra Cycle" (Extrazyklus) sofort zum nächsten Zyklusschritt zwingen.

Einstellen der Tageszeit

1. Halten Sie entweder die Taste "Up" (Auf) oder "Down" (Ab) gedrückt, bis das Programmiersymbol das Servicesymbol ersetzt und die Parameteranzeige TD anzeigt.

2. Stellen Sie die angezeigte Zeit mit den Tasten "Up" (Auf) und "Down" (Ab) ein.
3. Wenn die gewünschte Zeit eingestellt ist, drücken Sie die Taste "Extra Cycle" (Extrazyklus), um den normalen Betrieb fortzusetzen. Das Gerät kehrt auch nach 5 Sekunden zum normalen Betrieb zurück, wenn keine Tasten gedrückt werden.

Regeneration in die Warteschlange stellen

1. Drücken Sie die Taste "Extra Cycle" (Extrazyklus). Das Servicesymbol blinkt, um anzuzeigen, dass eine Regeneration in die Warteschlange gestellt wurde.
2. Um eine in die Warteschlange gestellte Regeneration abzubrechen, drücken Sie die Taste "Extra Cycle" (Extrazyklus).

Sofortige Regeneration
Halten Sie die Taste "Extra Cycle" (Extrazyklus) für fünf Sekunden gedrückt.

Gerätebetrieb

Zähler sofortige Steuerung
Eine zählergesteuerte Sofortsteuerung misst den Wasserverbrauch und regeneriert das System, sobald die berechnete Systemkapazität erschöpft ist. Die Steuerung berechnet die Systemkapazität, indem sie die Einheitskapazität (typischerweise in Grains/Volumeneinheit ausgedrückt) durch die Speisewasserhärte dividiert und die Reserve abzieht. Zählergesteuerte Sofortsysteme verwenden im Allgemeinen kein Reservevolumen. Bei Doppeltanksystemen mit Weichwasserregeneration sollte die Reservekapazität jedoch auf das während der Regeneration verbrauchte Wasservolumen eingestellt werden, um einen Durchbruch von hartem Wasser zu verhindern. Eine zählergesteuerte Sofortsteuerung startet auch einen Regenerationszyklus zur programmierten Regenerationszeit, wenn eine Anzahl von Tagen, die dem Regenerations-Tages-Override entsprechen, vergeht, bevor der Wasserverbrauch die berechnete Systemkapazität erschöpft hat.

Zähler verzögerte Steuerung
Eine zählergesteuerte Verzögerungssteuerung misst den Wasserverbrauch und regeneriert das System zur programmierten Regenerationszeit, nachdem die berechnete Systemkapazität erschöpft ist. Wie bei zählergesteuerten Sofortsystemen berechnet die Steuerung die Systemkapazität, indem sie die Einheitskapazität durch die Speisewasserhärte dividiert und die Reserve abzieht. Die Reserve sollte so eingestellt werden, dass das System zwischen dem Zeitpunkt der Erschöpfung der Systemkapazität und der tatsächlichen Regenerationszeit aufbereitetes Wasser liefert. Eine zählergesteuerte Verzögerungssteuerung startet auch einen Regenerationszyklus zur programmierten Regenerationszeit, wenn eine Anzahl von Tagen, die dem Regenerations-Tages-Override entsprechen, vergeht, bevor der Wasserverbrauch die berechnete Systemkapazität erschöpft hat.

Zeitschaltuhr verzögerte Steuerung
Eine zeitschaltuhrgesteuerte Verzögerungssteuerung regeneriert das System in einem zeitgesteuerten Intervall. Die Steuerung initiiert einen Regenerationszyklus zur programmierten Regenerationszeit, wenn die Anzahl der Tage seit der letzten Regeneration dem Wert des Regenerations-Tages-Overrides entspricht.

Wochentagssteuerung
Diese Steuerung regeneriert das System nach einem wöchentlichen Zeitplan. Der Zeitplan wird in der Master-Programmierung festgelegt, indem jeder Tag auf "off" (aus) oder "on" (ein) gesetzt wird. Die Steuerung initiiert einen Regenerationszyklus an Tagen, die auf "on" (ein) gesetzt wurden, zur angegebenen Regenerationszeit.

Steuerungsbetrieb während der Regeneration
Während der Regeneration zeigt die Steuerung eine spezielle Regenerationsanzeige an. In dieser Anzeige zeigt die Steuerung die aktuelle Regenerationsschrittnummer an, zu der das Ventil fährt oder die es erreicht hat, sowie die verbleibende Zeit in diesem Schritt. Die angezeigte Schrittnummer blinkt, bis das Ventil die Fahrt zu dieser Regenerationsschrittposition abgeschlossen hat. Sobald alle Regenerationsschritte abgeschlossen sind, kehrt das Ventil in den Betrieb zurück und nimmt den normalen Betrieb wieder auf.
Durch Drücken der Taste "Extra Cycle" (Extrazyklus) während eines Regenerationszyklus wird das Ventil sofort zur nächsten Zyklusschrittposition vorgerückt und die normale Schrittzeit fortgesetzt.

Steuerungsbetrieb während der Programmierung
Die Steuerung wechselt nur in den Programmiermodus, wenn das Ventil in Betrieb ist. Im Programmiermodus arbeitet die Steuerung weiterhin normal, überwacht den Wasserverbrauch und hält alle Anzeigen auf dem neuesten Stand. Die Steuerungsprogrammierung wird dauerhaft im Speicher abgelegt, wodurch eine Batteriepufferung überflüssig wird.

Manuelles Initiieren einer Regeneration

1. Wenn der Timer in Betrieb ist, halten Sie die Taste "Extra Cycle" (Extrazyklus) auf dem Hauptbildschirm 5 Sekunden lang gedrückt.
2. Der Timer fährt zum Regenerationszyklusschritt #1 (Schnellspülung) fort und beginnt den programmierten Zeit-Countdown.
3. Drücken Sie die Taste "Extra Cycle" (Extrazyklus) einmal, um das Ventil zu Regenerationszyklusschritt #2 (Rückspülung) vorzurücken.
4. Drücken Sie die Taste "Extra Cycle" (Extrazyklus) einmal, um das Ventil zu Regenerationszyklusschritt #3 (Soleansaugung & Langsamspülung) vorzurücken.
5. Drücken Sie die Taste "Extra Cycle" (Extrazyklus) einmal, um das Ventil zu Regenerationszyklusschritt #4 (Solenachfüllung) vorzurücken.
6. Drücken Sie die Taste "Extra Cycle" (Extrazyklus) noch einmal, um das Ventil wieder in Betrieb zu nehmen.
   HINWEIS: Wenn es sich bei der Einheit um einen Filter oder einen Upflow handelt, kann sich die Reihenfolge der Zyklusschritte ändern.
   HINWEIS: Eine in die Warteschlange gestellte Regeneration kann durch Drücken der Taste "Extra Cycle" (Extrazyklus) eingeleitet werden. Um eine in die Warteschlange gestellte Regeneration zu löschen, drücken Sie die Taste "Extra Cycle" (Extrazyklus) erneut, um abzubrechen. Erfolgt die Regeneration aus irgendeinem Grund vor der verzögerten Regenerationszeit, wird die manuelle Regenerationsanforderung gelöscht.

Steuerungsbetrieb bei Stromausfall
Der SXT verfügt über eine integrierte Stromausfall-Backup-Funktion. Im Falle eines Stromausfalls wechselt die Steuerung in einen Energiesparmodus. Die Steuerung stoppt die Überwachung des Wasserverbrauchs, und die Anzeige sowie der Motor schalten sich ab, aber sie verfolgt weiterhin Uhrzeit und Tag für mindestens 48 Stunden.
Die Systemkonfigurationseinstellungen werden in einem nichtflüchtigen Speicher dauerhaft gespeichert, mit oder ohne Netzstrom. Die Tageszeit blinkt, wenn ein Stromausfall aufgetreten ist. Drücken Sie eine beliebige Taste, um das Blinken der Tageszeit zu stoppen.
Fällt der Strom aus, während sich das Gerät in Regeneration befindet, speichert die Steuerung die aktuelle Ventilposition, bevor sie sich abschaltet. Wenn der Strom wiederhergestellt ist, nimmt die Steuerung den Regenerationszyklus an der Stelle wieder auf, an der der Stromausfall aufgetreten ist. Beachten Sie, dass bei einem Stromausfall während eines Regenerationszyklus das Ventil in seiner aktuellen Position verbleibt, bis der Strom wiederhergestellt ist. Das Ventilsystem sollte alle erforderlichen Sicherheitskomponenten enthalten, um Überläufe infolge eines Stromausfalls während der Regeneration zu verhindern.
Die Steuerung startet keinen neuen Regenerationszyklus ohne Netzstrom. Wenn das Ventil eine geplante Regeneration aufgrund eines Stromausfalls verpasst, wird eine Regeneration in die Warteschlange gestellt. Sobald der Strom wiederhergestellt ist, initiiert die Steuerung einen Regenerationszyklus, wenn die Tageszeit das nächste Mal der programmierten Regenerationszeit entspricht. Dies bedeutet typischerweise, dass das Ventil einen Tag nach dem ursprünglich geplanten Termin regeneriert wird. Wenn der Output an aufbereitetem Wasser wichtig ist und Stromunterbrechungen erwartet werden, sollte das System mit einer ausreichenden Reservekapazität eingerichtet werden, um Regenerationsverzögerungen zu kompensieren.

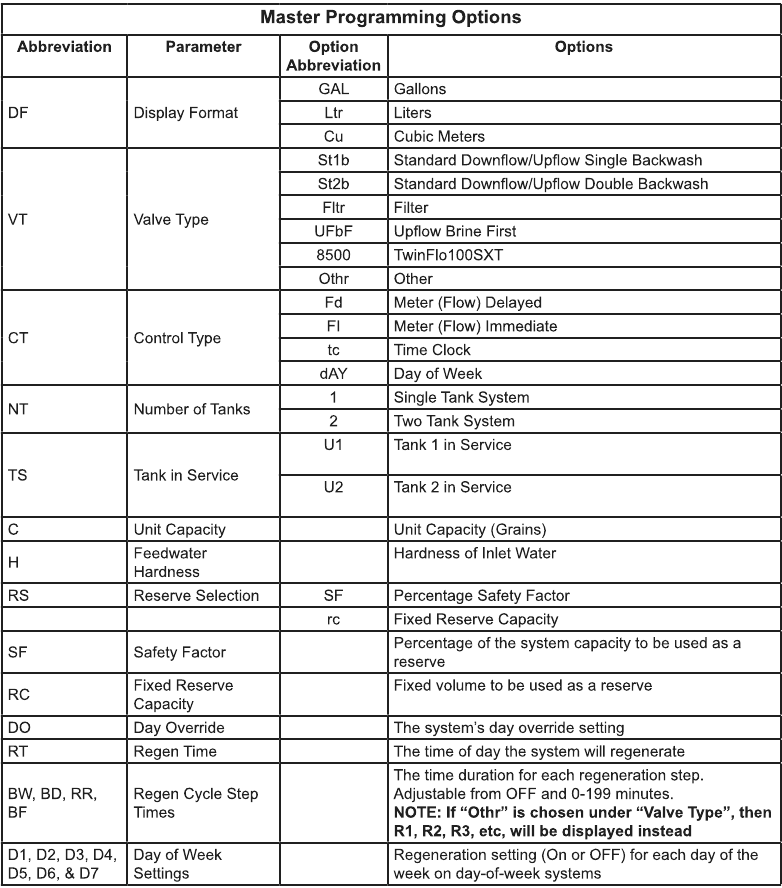

Master-Programmiermodus-Diagramm

HINWEISE:
Einige Elemente werden je nach Timer-Konfiguration möglicherweise nicht angezeigt.
Der Timer verwirft alle Änderungen und verlässt den Master-Programmiermodus, wenn sechzig Sekunden lang keine Taste gedrückt wird.

Hauptprogrammiermodus

Beim Aufruf des Hauptprogrammiermodus können alle verfügbaren Anzeigeeinstellungen eingesehen und bei Bedarf eingestellt werden. Je nach den aktuellen Optionseinstellungen können einige Parameter nicht angezeigt oder eingestellt werden.

Einstellen der Tageszeit

1. Halten Sie die Taste 'Up' (Aufwärts) oder 'Down' (Abwärts) gedrückt, bis das Programmiersymbol das Service-Symbol ersetzt und die Parameteranzeige TD anzeigt.

2. Passen Sie die angezeigte Zeit mit den Tasten 'Up' (Aufwärts) und 'Down' (Abwärts) an.
3. Wenn die gewünschte Zeit eingestellt ist, drücken Sie die Taste 'Extra Cycle' (Extracycle), um den Normalbetrieb fortzusetzen. Das Gerät kehrt auch nach 5 Sekunden in den Normalbetrieb zurück, wenn keine Tasten gedrückt werden.

Aufrufen des Hauptprogrammiermodus
Stellen Sie die Anzeige für die Tageszeit auf 12:01 P.M. Drücken Sie die Taste 'Extra Cycle' (Extracycle) (um den Modus zum Einstellen der Tageszeit zu verlassen). Halten Sie dann die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts) gleichzeitig gedrückt, bis das Programmiersymbol das Service-Symbol ersetzt und der Bildschirm für das Anzeigeformat erscheint.

Verlassen des Hauptprogrammiermodus
Drücken Sie die Taste 'Extra Cycle' (Extracycle), um die angezeigten Einstellungen zu übernehmen und zum nächsten Parameter zu wechseln. Drücken Sie die Taste 'Extra Cycle' (Extracycle) beim letzten Parameter, um alle Einstellungen zu speichern und zum Normalbetrieb zurückzukehren. Die Steuerung ignoriert automatisch alle Programmieränderungen und kehrt in den Normalbetrieb zurück, wenn sie 5 Minuten lang ohne Tastatureingabe im Hauptprogrammiermodus verbleibt.

Rücksetzungen:
Soft-Reset: Halten Sie die Tasten 'Extra Cycle' (Extracycle) und 'Down' (Abwärts) 25 Sekunden lang gedrückt, während Sie sich im normalen Service-Modus befinden. Dadurch werden alle Parameter auf die System-Standardwerte zurückgesetzt, mit Ausnahme des verbleibenden Volumens in mengengesteuerten Sofort- oder verzögerten Systemen und der Tage seit der Regeneration im Zeituhrensystem.
Master-Reset: Halten Sie die Taste 'Extra Cycle' (Extracycle) gedrückt, während Sie das Gerät einschalten. Dadurch werden alle Parameter des Geräts zurückgesetzt. Überprüfen und bestätigen Sie die im Hauptprogrammiermodus ausgewählten Optionen.

1. Anzeigeformat (Anzeigecode DF)
   Dies ist der erste Bildschirm, der beim Aufrufen des Hauptprogrammiermodus erscheint. Die Einstellung 'Display Format' (Anzeigeformat) legt die Maßeinheit für das Volumen fest und wie die Steuerung die Tageszeit anzeigt. Diese Optionseinstellung wird durch "DF" (DF) in der oberen linken Ecke des Bildschirms identifiziert. Es gibt drei mögliche Einstellungen:


2. Ventiltyp (Anzeigecode VT)
   Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um den Ventiltyp einzustellen. Die Einstellung 'Valve Type' (Ventiltyp) gibt den Zyklustyp an, dem das Ventil während der Regeneration folgt. Beachten Sie, dass einige Ventiltypen erfordern, dass das Ventil mit spezifischen Unterkomponenten gebaut wird. Stellen Sie sicher, dass das Ventil korrekt konfiguriert ist, bevor Sie die Einstellung 'Valve Type' (Ventiltyp) ändern. Diese Optionseinstellung wird durch "VT" (VT) in der oberen linken Ecke des Bildschirms identifiziert. Es gibt 5 mögliche Einstellungen:


3. Steuerungstyp (Anzeigecode CT)
   Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um den Steuerungstyp einzustellen. Dieser gibt an, wie die Steuerung bestimmt, wann eine Regeneration ausgelöst wird. Einzelheiten zur Funktion der verschiedenen Optionen finden Sie im Abschnitt "Gerätebetrieb" dieses Servicehandbuchs. Diese Optionseinstellung wird durch "CT" (CT) in der oberen linken Ecke des Bildschirms identifiziert. Es gibt vier mögliche Einstellungen:


4. Anzahl der Behälter (Anzeigecode NT)
   Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um die Anzahl der Behälter in Ihrem System einzustellen. Diese Optionseinstellung wird durch "NT" (NT) in der oberen linken Ecke des Bildschirms identifiziert. Es gibt zwei mögliche Einstellungen:


5. Behälter in Betrieb (Anzeigecode TS)
   Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um einzustellen, ob Behälter eins oder Behälter zwei in Betrieb ist. Diese Optionseinstellung wird durch "TS" (TS) in der oberen linken Ecke des Bildschirms identifiziert. Dieser Parameter ist nur verfügbar, wenn die Anzahl der Behälter auf 2 eingestellt wurde. Es gibt zwei mögliche Einstellungen:


6. Einheitskapazität (Anzeigecode C)
   Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um die Einheitskapazität einzustellen. Diese Einstellung gibt die Behandlungskapazität des Systemmediums an. Geben Sie die Kapazität des Medienbetts in Grain der Härte ein, wenn Sie ein Enthärtungssystem konfigurieren, und in der gewünschten Volumenkapazität, wenn Sie ein Filtersystem konfigurieren. Diese Optionseinstellung wird durch "C" (C) in der oberen linken Ecke des Bildschirms identifiziert. Der Parameter 'Unit Capacity' (Einheitskapazität) ist nur verfügbar, wenn der Steuerungstyp auf eine der mengengesteuerten Optionen eingestellt wurde. Verwenden Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts), um den Wert bei Bedarf anzupassen.
   Bereich: 1-999.900 Grain Kapazität

7. Rohwasserhärte (Anzeigecode H)
   Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um die Rohwasserhärte einzustellen. Geben Sie die Rohwasserhärte in Grain pro Volumeneinheit für Enthärtungssysteme oder 1 für Filtersysteme ein. Diese Optionseinstellung wird durch "H" (H) in der oberen linken Ecke des Bildschirms identifiziert. Der Parameter 'Feedwater Hardness' (Rohwasserhärte) ist nur verfügbar, wenn der Steuerungstyp auf eine der mengengesteuerten Optionen eingestellt wurde. Verwenden Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts), um den Wert bei Bedarf anzupassen.
   Bereich: 4-199 Härte

8. Reserveauswahl (Anzeigecode RS)
   Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um den Sicherheitsfaktor einzustellen. Verwenden Sie diese Anzeige, um den Typ der Reserve auszuwählen, der in Ihrem System verwendet werden soll. Diese Einstellung wird durch "RS" (RS) in der oberen linken Ecke des Bildschirms identifiziert. Der Parameter 'Reserve Selection' (Reserveauswahl) ist nur verfügbar, wenn der Steuerungstyp auf eine der mengengesteuerten Optionen eingestellt wurde. Es gibt zwei mögliche Einstellungen.


9. Sicherheitsfaktor (Anzeigecode SF)
   Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um den Sicherheitsfaktor einzustellen. Diese Einstellung gibt an, welcher Prozentsatz der Systemkapazität als Reserve gehalten wird. Da dieser Wert als Prozentsatz ausgedrückt wird, führt jede Änderung der Einheitskapazität oder der Rohwasserhärte, die die berechnete Systemkapazität ändert, zu einer entsprechenden Änderung des Reservevolumens. Diese Optionseinstellung wird durch "SF" (SF) in der oberen linken Ecke des Bildschirms identifiziert. Verwenden Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts), um den Wert bei Bedarf von 0 auf 50 % anzupassen.
   Bereich: 0-50%

10. Feste Reservekapazität (Anzeigecode RC)
    Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um die Reservekapazität einzustellen. Diese Einstellung legt ein festes Volumen fest, das als Reserve gehalten wird. Die Reservekapazität kann nicht auf einen Wert eingestellt werden, der größer ist als die Hälfte der berechneten Systemkapazität. Die Reservekapazität ist ein festes Volumen und ändert sich nicht, wenn die Einheitskapazität oder die Rohwasserhärte geändert werden. Diese Optionseinstellung wird durch "RC" (RC) in der oberen linken Ecke des Bildschirms identifiziert. Verwenden Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts), um den Wert bei Bedarf anzupassen.
    Bereich: 0 – die Hälfte der berechneten Kapazität

11. Tages-Override (Anzeigecode DO)
    Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um den Tages-Override einzustellen. Diese Einstellung gibt die maximale Anzahl von Tagen zwischen den Regenerationszyklen an. Wenn das System auf eine zeitgesteuerte Steuerung eingestellt ist, bestimmt die Tages-Override-Einstellung, wie oft das System regeneriert. Ein mengengesteuertes System regeneriert unabhängig vom Verbrauch, wenn die Tage seit dem letzten Regenerationszyklus der Tages-Override-Einstellung entsprechen. Die Einstellung des Tages-Override-Wertes auf "OFF" (AUS) deaktiviert diese Funktion. Diese Optionseinstellung wird durch "DO" (DO) in der oberen linken Ecke des Bildschirms identifiziert. Verwenden Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts), um den Wert bei Bedarf anzupassen.
    Bereich: Aus-99 Tage

12. Regenerationszeit
    Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um die Regenerationszeit einzustellen. Diese Einstellung gibt die Tageszeit an, zu der die Steuerung eine verzögerte, manuell eingereihte oder durch Tages-Override ausgelöste Regeneration initiiert. Diese Optionseinstellung wird durch "R T" (R T) in der oberen linken Ecke des Bildschirms identifiziert. Verwenden Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts), um den Wert bei Bedarf anzupassen.

13. Regenerationszyklus-Schrittzeiten
    Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um die Regenerationszyklus-Schrittzeiten einzustellen. Die verschiedenen Regenerationszyklen sind in Abhängigkeit vom für das System ausgewählten Ventiltyp der Reihe nach aufgeführt und werden durch eine Abkürzung in der oberen linken Ecke des Bildschirms identifiziert. Die verwendeten Abkürzungen sind unten aufgeführt. Wenn das System mit dem Ventiltyp "OTHER" (ANDERE) konfiguriert wurde, werden die Regenerationszyklen als R1, R2, R3, R4, R5 und R6 identifiziert. Jede Zyklusschrittzeit kann von 0 bis 199 Minuten oder auf "OFF" (AUS) eingestellt werden. Das Einstellen eines Zyklusschritts auf "OFF" (AUS) deaktiviert alle folgenden Schritte. Das Einstellen einer Zyklusschrittzeit auf 0 bewirkt, dass die Steuerung diesen Schritt während der Regeneration überspringt, aber die folgenden Schritte weiterhin verfügbar hält. Verwenden Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts), um den Wert bei Bedarf anzupassen. Drücken Sie die Taste 'Extra Cycle' (Extracycle), um die aktuelle Einstellung zu übernehmen und zum nächsten Parameter zu wechseln.
    Bereich: 0-199 Minuten


Bevor Sie den Hauptprogrammiermodus aufrufen, wenden Sie sich bitte an Ihren örtlichen Fachhändler für Wassertechnik.

14. Wochentagseinstellungen
    Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um den Regenerationszeitplan für ein System einzustellen, das als Wochentagssteuerung konfiguriert ist. Die verschiedenen Wochentage werden in der oberen linken Ecke des Displays als D1, D2, D3, D4, D5, D6 und D7 identifiziert. Stellen Sie den Wert auf "ON" (ON) ein, um eine Regeneration zu planen, oder auf "OFF" (AUS), um die Regeneration für jeden Tag zu überspringen. Verwenden Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts), um die Einstellung bei Bedarf anzupassen. Drücken Sie die Taste 'Extra Cycle' (Extracycle), um die Einstellung zu übernehmen und zum nächsten Tag zu wechseln. Beachten Sie, dass die Steuerung erfordert, dass mindestens ein Tag auf "ON" (ON) eingestellt ist. Wenn alle 7 Tage auf "OFF" (AUS) eingestellt sind, kehrt das Gerät zu 'Day One' (Tag Eins) zurück, bis ein oder mehrere Tage auf "ON" (ON) eingestellt sind.

15. Aktueller Tag (Anzeigecode CD)
    Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um den aktuellen Tag bei Systemen einzustellen, die als Wochentagssteuerungen konfiguriert wurden. Diese Einstellung wird durch "CD" (CD) in der oberen linken Ecke des Bildschirms identifiziert. Verwenden Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts), um von 'Day 1' (Tag 1) bis 'Day 7' (Tag 7) auszuwählen.

16. Durchflussmesser-Typ (Anzeigecode FM)
    Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um den Typ des an die Steuerung angeschlossenen Durchflussmessers einzustellen. Diese Optionseinstellung wird durch "FM" (FM) in der oberen linken Ecke des Bildschirms identifiziert. Verwenden Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts), um eine der 7 verfügbaren Einstellungen auszuwählen.


17. Durchflussmesser-Impulseinstellung (Anzeigecode K)
    Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um die Durchflussmesser-Impulseinstellung für einen nicht-standardmäßigen Durchflussmesser anzugeben. Diese Optionseinstellung wird durch "K" (K) in der oberen linken Ecke des Bildschirms identifiziert. Verwenden Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts), um die Durchflussmesserkonstante in Impulsen pro Volumeneinheit einzugeben.

18. Drücken Sie die Taste 'Extra Cycle' (Extracycle), um alle Einstellungen zu speichern und den Hauptprogrammiermodus zu verlassen.

Benutzerprogrammiermodus

HINWEISE:
Einige Elemente werden möglicherweise je nach Timerkonfiguration nicht angezeigt.
Der Timer verwirft alle Änderungen und beendet den Benutzermodus, wenn 60 Sekunden lang keine Taste gedrückt wird.

Schritte des Benutzerprogrammiermodus

1. Drücken Sie die Tasten 'Up' (Aufwärts) und 'Down' (Abwärts) fünf Sekunden lang, während sich das Gerät in Betrieb befindet und die Tageszeit NICHT auf 12:01 PM eingestellt ist.
2. Verwenden Sie diese Anzeige, um den Tages-Override anzupassen. Diese Optionseinstellung wird durch "DO" (DO) in der oberen linken Ecke des Bildschirms identifiziert.

3. Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um die Regenerationszeit anzupassen. Diese Optionseinstellung wird durch "RT" (RT) in der oberen linken Ecke des Bildschirms identifiziert.

4. Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um die Rohwasserhärte anzupassen. Diese Optionseinstellung wird durch "FH" (FH) in der oberen linken Ecke des Bildschirms identifiziert.
   Bereich: 4-199 Härte

5. Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um die feste Reservekapazität anzupassen. Diese Optionseinstellung wird durch "RC" (RC) in der oberen linken Ecke des Bildschirms identifiziert.

6. Drücken Sie die Taste 'Extra Cycle' (Extracycle). Verwenden Sie diese Anzeige, um den aktuellen Wochentag einzustellen. Diese Optionseinstellung wird durch "CD" (CD) in der oberen linken Ecke des Bildschirms identifiziert.

7. Drücken Sie die Taste 'Extra Cycle' (Extracycle), um den Benutzerprogrammiermodus zu beenden.

Diagnose-Programmiermodus

HINWEISE:
Einige Elemente werden möglicherweise je nach Timer-Konfiguration nicht angezeigt.
Der Timer verlässt den Diagnosemodus nach 60 Sekunden, wenn keine Tasten gedrückt werden.
Drücken Sie die Taste Extra Cycle (Zusatzzyklus), um den Diagnosemodus jederzeit zu verlassen.

Schritte für den Diagnose-Programmiermodus

1. Halten Sie die Tasten Up (Hoch) und Extra Cycle (Zusatzzyklus) fünf Sekunden lang gedrückt, während das Gerät in Betrieb ist.
2. Verwenden Sie dieses Display, um die aktuelle Durchflussrate anzuzeigen. Diese Optionseinstellung wird durch "FR" in der oberen linken Ecke des Bildschirms gekennzeichnet.

3. Drücken Sie die Taste Up (Hoch). Verwenden Sie dieses Display, um die Spitzen-Durchflussrate seit dem letzten Regenerationszyklus anzuzeigen. Diese Optionseinstellung wird durch "PF" in der oberen linken Ecke des Bildschirms gekennzeichnet.

4. Drücken Sie die Taste Up (Hoch). Verwenden Sie dieses Display, um die Betriebsstunden seit dem letzten Regenerationszyklus anzuzeigen. Diese Optionseinstellung wird durch "HR" in der oberen linken Ecke des Bildschirms gekennzeichnet.

5. Drücken Sie die Taste Up (Hoch). Verwenden Sie dieses Display, um das verbrauchte Volumen seit dem letzten Regenerationszyklus anzuzeigen. Diese Optionseinstellung wird durch "VU" in der oberen linken Ecke des Bildschirms gekennzeichnet.

6. Drücken Sie die Taste Up (Hoch). Verwenden Sie dieses Display, um die Reservekapazität anzuzeigen. Diese Optionseinstellung wird durch "RC" in der oberen linken Ecke des Bildschirms gekennzeichnet.

7. Drücken Sie die Taste Up (Hoch). Verwenden Sie dieses Display, um die Softwareversion anzuzeigen. Diese Optionseinstellung wird durch "SV" in der oberen linken Ecke des Bildschirms gekennzeichnet.

8. Drücken Sie die Taste Extra Cycle (Zusatzzyklus), um den Diagnose-Programmiermodus zu beenden.

Produktanordnung

2510/2750/2850s

Montage des 9000/9100/9500 Zwillingsbehälter-Timers

Montage des 3/4-Zoll-Kunststoff-Turbinenmessgeräts

Messgerätebaugruppe

Montage des 3/4-Zoll-Messing-Paddelradzählers

Montage des 1-Zoll-Messing-Paddelradzählers

Montage des Inline-Kunststoff-Turbinenmessgeräts

Montage des 1-1/2-Zoll-Messing-Paddelradzählers

Montage der 3/4-Zoll- oder 1-Zoll- oder 1-1/2-Zoll-Paddelrad-Messkappe

Verdrahtungsplan

2510SXT

HINWEIS:

1. JE NACH ANWENDUNG KANN DAS ERSCHEINUNGSBILD DER VENTIL-SCHRITTKURVE VARIIEREN
2. UNABHÄNGIG VON DER VERWENDETEN NOCKENART BLEIBT DIE VERKABELUNG ZU DEN SCHALTERN SW1 UND SW2 WIE ABGEBILDET
3. VENTIL IN BETRIEBSSTELLUNG DARGESTELLT

2750SXT/2850SXT

HINWEIS:

1. JE NACH ANWENDUNG KANN DAS ERSCHEINUNGSBILD DER VENTIL-SCHRITTKURVE VARIIEREN
2. UNABHÄNGIG VON DER VERWENDETEN NOCKENART BLEIBT DIE VERKABELUNG ZU DEN SCHALTERN SW1 UND SW2 WIE ABGEBILDET
3. VENTIL IN BETRIEBSSTELLUNG DARGESTELLT

9000SXT/9100SXT/9500SXT

HINWEIS:

1. JE NACH ANWENDUNG KANN DAS ERSCHEINUNGSBILD DER VENTIL-SCHRITTKURVE VARIIEREN
2. UNABHÄNGIG VON DER VERWENDETEN NOCKENART BLEIBT DIE VERKABELUNG ZU DEN SCHALTERN SW1 UND SW2 WIE ABGEBILDET
3. VENTIL IN BETRIEBSSTELLUNG DARGESTELLT

Fehlercodes und Fehlerbehebung

Hinweis: Fehlercodes werden auf der Anzeige im Betriebsmodus angezeigt.

Service-Baugruppen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Fleck SXT Handbuch herunterladen

Verfügbare Sprachen
