Marstek B2500 Serienhandbuch

Einstellungen

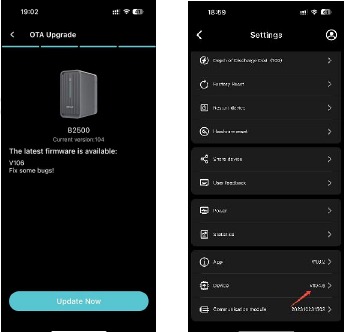

Firmware-Upgrade

System-Pop-up: Tipp->Bestätigen.
Neue Firmware finden: Einstellungen->Gerät.
Tipps: V220 ist die neueste Version.

APP-Upgrade

Bitte im APP Store oder bei Google Play aktualisieren.

MQTT-Port für Drittanbieter.

Aus Sicherheitsgründen ist die MQTT-Funktion nicht mehr öffentlich verfügbar. Zukünftig werden wir API-Funktionen bereitstellen, vielen Dank für Ihr Verständnis.

Einstellen der Entladetiefe

DOD steht für die Entladetiefe des Akkus. Es wird empfohlen, sie auf 80-90 einzustellen. Wenn Sie den DOD auf 90 einstellen, stoppt die B2500 die Entladung, wenn sie 10 % erreicht, und beginnt wieder mit der Entladung, wenn der Ladezustand erneut 15 % erreicht.

Lade- und Entladelogik des Geräts

1. Wenn Sie den Lademodus "Pass through" (Durchleiten) auswählen, wird die vom Solarpanel erzeugte Energie verwendet, um den von Ihnen eingestellten Entladewert zu erreichen.
2. Wenn die vom Solarpanel erzeugte Leistung größer ist als der von Ihnen eingestellte Entladewert, wird die überschüssige Leistung in die B2500 eingespeist; im Gegenteil wird die B2500 entladen, um Ihren Entladebedarf zusammen mit der vom Solarpanel erzeugten Leistung zu decken. Wenn die B2500 vollständig geladen ist, wechselt sie in den Bypass-Modus, wenn zu diesem Zeitpunkt kein Entladebedarf besteht oder die solare Eingangsleistung größer als der Entladewert ist. Das bedeutet, dass die von den Solarmodulen erzeugte Energie direkt an den Mikro-Wechselrichter weitergeleitet wird. Wenn der Solareingang kleiner ist als der Entladewert, entlädt sich die Batterie, um den eingestellten Entladewert zu decken.
3. Wenn Sie "Charge and then discharge" (Laden und dann entladen) auswählen, entlädt sich die B2500 erst, wenn sie vollständig geladen ist.
4. Wenn die B2500 vollständig geladen ist, wird die von den Solarmodulen erzeugte Energie direkt an den Mikro-Wechselrichter weitergeleitet.

Wie man eine SOC-Kalibrierung durchführt

Bei SOC-Sprüngen führen Sie eine Kalibrierung durch. Bitte befolgen Sie die Schritte:

1. Bitte laden Sie es auf 100 %. Entladen Sie es während dieses Vorgangs nicht. Es wird empfohlen, den Lademodus auf "Fully charge and then discharge" (Vollständig laden und dann entladen) einzustellen oder alle Ausgänge auszuschalten.
2. Wenn die B2500 vollständig geladen ist, entladen Sie die B2500 auf 0 %. Laden Sie den Akku während dieses Vorgangs nicht auf, Sie können die Solarmodule trennen.

Empfehlung: Jeden Monat mindestens einmal zu 100 % laden oder auf 0 % entladen. Alle zwei Monate mindestens einmal eine Kalibrierung durchführen.

Mikro-Wechselrichter-Kompatibilität

Die B2500 ist mit 99 % der auf dem Markt befindlichen Mikro-Wechselrichter kompatibel. Es wird empfohlen, den MARSTEK Mikro-Wechselrichter zu verwenden. Wenn Sie einen neuen Typ haben, können Sie uns kontaktieren, um dies zu bestätigen.
Es wird nicht empfohlen, einen einzelnen 4-Kanal-Mikro-Wechselrichter oder 6-Kanal-Mikro-Wechselrichter zu verwenden, um mehrere B2500 anzuschließen.

CT-Anschluss

Bitte schließen Sie den Sensor des CT001 an die Phase jeder Leitung an, die vom Stromzähler kommt, ohne die Stromrichtung zu unterscheiden. Der CT001 sollte mit demselben WLAN wie die B2500 konfiguriert und dann mit der B2500 gekoppelt werden.
Anleitungslinks: https://youtu.be/j3mskwAW5q8
Bitte beachten Sie das Video zur Kopplung des CT001 und der B2500: https://youtu.be/CWgIW3JvNJ4

Tipps:

1. Bitte warten Sie geduldig 3-5 Minuten, wenn die Kopplung hergestellt wird;
2. Wenn die Kopplung fehlschlägt, verlassen Sie bitte die App und versuchen Sie die Kopplung erneut.

Hinweise für den Winter

Bei niedrigen Temperaturen nimmt die Aktivität der Lithiumbatterie ab, was leicht zu einem schnellen und hohen Batterieverbrauch führen kann. Achten Sie daher im Winter auf die Batterienutzung:

1. Im Winter wird empfohlen, den DOD des Akkus auf 50 oder 70 einzustellen, um eine geringe Batterieleistung zu vermeiden. Besonders bei Schnee wird empfohlen, den DOD auf 30 einzustellen, um sicherzustellen, dass die Batterie über ausreichend Leistungsreserven verfügt.
2. Wenn die Batterie länger als eine Woche nicht geladen wurde, wird empfohlen, die Entladung zu stoppen, bis die Batterie mehr als 90 % geladen ist, bevor die Entladung wieder eingeschaltet wird.
3. Im Winter reicht die Solarenergie nicht aus, um die Batterie ausreichend zu versorgen. Es wird daher empfohlen, wenn Sie eine zusätzliche Batterie haben, diese vollständig aufzuladen und dann auszuschalten, um sie offline zu speichern.
4. Vermeiden Sie Hochleistungsentladung. PV-Anlagen sind im Winter schwächer und das Laden ist schwieriger. Eine Hochleistungsentladung kann leicht dazu führen, dass die Batterie lange Zeit einen niedrigen Ladezustand aufweist.
5. Überprüfen Sie regelmäßig, ob die PV-Module normal Strom liefern können. Besonders nach starkem Schneefall können PV-Module leicht durch Schnee blockiert werden und die Batterie über einen längeren Zeitraum nicht laden.

Gerätenamen ändern und Gerät löschen

1. Gerätenamen ändern: Tippen Sie auf den Gerätenamen oben links auf der Hauptseite der APP, um die Liste der verbundenen Geräte aufzurufen, drücken Sie lange auf das Gerät oder wischen Sie nach links und tippen Sie auf die erste Taste, um den Gerätenamen zu ändern;
2. Gerät in der APP löschen: Klicken Sie auf den Gerätenamen oben links auf der Hauptseite der APP, rufen Sie die Liste der verbundenen Geräte auf, drücken Sie lange auf das Gerät oder wischen Sie nach links, klicken Sie auf die zweite Taste, um das Gerät zu löschen.

FAQs

WLAN- oder Bluetooth-Verbindung nicht stabil

1. Bitte aktualisieren Sie die Firmware auf Version V220 oder höher.
2. Überprüfen Sie die WLAN-Signalstärke, empfohlen werden über 50 dBm.
3. Befolgen Sie die Schritte zur erneuten Verbindung:
   Bevor Sie eine Bluetooth-Verbindung herstellen:
   1. Bitte schalten Sie Bluetooth auf Ihrem Mobiltelefon ein;
   2. Bitte erteilen Sie der App die Bluetooth-Berechtigung;
   3. Bitte stellen Sie die Bluetooth-Verbindung neben dem B2500 her.
      Bitte öffnen Sie die App -> Add Device (Gerät hinzufügen) (obere linke Ecke) -> Add via Bluetooth (Über Bluetooth hinzufügen). Hier sollten Sie B2500 finden. Gehen Sie dann zurück zur Startseite -> Settings (Einstellungen) -> WLAN Configuration (WLAN-Konfiguration). Bitte beachten Sie, dass B2500 nur 2,4-GHz-WLAN unterstützt. Die empfohlene Signalstärke liegt zwischen 30 dBm und 40 dBm. Nach erfolgreicher WLAN-Konfiguration leuchtet das WLAN-Symbol auf der Startseite grün.
4. Wenn die Verbindung während der Bluetooth-Verbindung oder WLAN-Konfiguration nicht hergestellt werden kann, können Sie die APP neu starten und es erneut versuchen.

Gerät kann Bluetooth nicht finden

Bitte laden Sie LightBlue aus dem APP Store oder von Google Play herunter. Wenn der B2500 / Mikro-Wechselrichter eingeschaltet ist, überprüfen Sie auf der LightBlue-Homepage, ob eine Übertragung im Format HM_B2500_xxxx / MST-MIXXXX verfügbar ist.

Wenn das Bluetooth-Format existiert, bedeutet dies, dass die Bluetooth-Übertragung des B2500-Geräts normal ist. Bitte versuchen Sie, Bluetooth mehrmals zu verbinden oder ein anderes Mobilgerät zu verwenden.
Wenn das Bluetooth-Format nicht existiert, machen Sie bitte einen Screenshot oder nehmen Sie den Vorgang auf, wie Sie das Bluetooth-Format finden, und senden Sie es uns zu, damit wir es analysieren und Ihnen die nächste Lösung anbieten können.

Einer der PV-Eingänge liefert keine oder weniger Daten

1. Stellen Sie sicher, dass beide Solarmodule sonnig sind.
2. Tauschen Sie die Eingangsanschlüsse der beiden Solarmodule und beobachten Sie, ob sich die Eingangsdaten ändern. Schließen Sie Kabelfehler aus.

Wenn das Problem weiterhin besteht, nehmen Sie ein Video oder einen Screenshot auf und kontaktieren Sie uns.

Einer der Ausgänge liefert keine Daten

1. Tauschen Sie die beiden Ausgangsanschlüsse und beobachten Sie, ob sich die Daten ändern. Schließen Sie Kabelfehler aus.
2. Schließen Sie das Solarmodul direkt an die Mikro-Wechselrichter an und beobachten Sie, ob die Daten normal sind. Schließen Sie einen Fehler des Mikro-Wechselrichters aus.
3. Bitte setzen Sie Ihre Hardware zurück über: Settings (Einstellungen)->Hardware Reset (Hardware-Reset).

Wenn das Problem weiterhin besteht, nehmen Sie ein Video oder einen Screenshot auf und kontaktieren Sie uns.

Empfehlung für Solarmodule

1. B2500 unterstützt eine maximale PV-Spannung von 60 V pro Eingang. Unabhängig davon, ob Sie in Reihe oder parallel anschließen, stellen Sie bitte sicher, dass die maximale Spannung der Solarmodule unter 60 V liegt.
2. Es wird empfohlen, nur Solarmodule der gleichen Marke zu kombinieren. Wenn die Solarmodule von verschiedenen Marken stammen, fragen Sie bitte den Verkäufer, ob Sie diese kombinieren können.

SOC springt um mehr als 50 %

Bitte setzen Sie Ihre Hardware zurück über: Settings (Einstellungen)->Hardware Reset (Hardware-Reset).
Wenn das Problem weiterhin besteht, nehmen Sie ein Video oder einen Screenshot auf und kontaktieren Sie uns.

Kommunikationsstörung zwischen B2500 und P2500

Wir empfehlen das folgende Verfahren für den Neustart:

1. Drücken Sie die Ein-/Aus-Taste des B2500 für 10 Sekunden, um den B2500 auszuschalten.
2. Drücken Sie die Ein-/Aus-Taste des P2500 für 10 Sekunden, um den P2500 auszuschalten.
3. Drücken Sie kurz die Ein-/Aus-Taste des B2500. Nachdem der B2500 eingeschaltet ist, schaltet sich der P2500 automatisch ein.

Tipps:

1. Bitte schalten Sie den B2500 zuerst aus, bevor Sie einen P2500 anschließen oder trennen. Andernfalls kann das System unerwartet abstürzen.
2. Wenn Sie einen P2500 Erweiterungsakku für den B2500 anschließen, kann der DOD nur auf maximal 90 eingestellt werden.

Entfernen Sie daher bitte den P2500, wenn Sie das Lade-/Entlade-Lernen durchführen.

Wenn das P2500-Gerät nicht geladen wird

Bitte befolgen Sie die Schritte, um das P2500-Gerät in den starken Lademodus zu versetzen. Dieser Vorgang ist etwas kompliziert, bitte haben Sie Geduld und befolgen Sie die Schritte:

1. Trennen Sie das Solarmodul, den Mikro-Wechselrichter und den P2500-Akkupack, die mit dem B2500 verbunden sind, um den B2500 im Stand-alone-Modus zu halten;
2. Schalten Sie den B2500 und P2500 aus, indem Sie jeweils die Ein-/Aus-Taste lange drücken;
3. Verwenden Sie das Kabel, um B2500 und P2500 zu verbinden, und schließen Sie dann das Solarmodul an. Die Solareingänge B2500 und P2500 werden automatisch aufgeweckt und eingeschaltet;
4. Drücken Sie kurz die Einschalttaste viermal, damit der B2500 in den starken Lademodus wechselt. Zu diesem Zeitpunkt blinkt die rote Leuchte des B2500 zweimal und pausiert dann 1 Sekunde lang abwechselnd, was anzeigt, dass der B2500 in den starken Ladezustand wechselt;
5. Drücken Sie kurz die Einschalttaste des P2500 6 Mal, damit der P2500 in den Alterungsmodus wechselt. Die rote Anzeige des B2500 leuchtet nicht, der SOC-Lichteffekt ist immer an, was anzeigt, dass der P2500 einen vollständig geladenen Zustand erreicht hat. Zu diesem Zeitpunkt können Sie den Modus verlassen. 6. Sobald das rote Licht verschwunden ist, d.h. die P2500-Leistung über 10 % liegt, können Sie das starke Laden beenden, um zum normalen Gerätezustand zurückzukehren;
6. Verfahren zum Beenden: Drücken Sie lange die Einschalttaste des B2500, um den B2500 herunterzufahren; Drücken Sie lange die Einschalttaste des P2500, um ihn herunterzufahren. Anschließend können Sie das Gerät wieder normal verwenden.

Tipps:
Wenn der P2500 zu diesem Zeitpunkt extrem unter Spannung steht, schaltet er sich nach 30 Sekunden nach dem Einschalten automatisch ab.
Zu diesem Zeitpunkt müssen Sie schnell handeln, um den P2500 in den Alterungsmodus zu versetzen, bevor er sich abschaltet.
Für V216 und höhere Versionen
Link zur Videoanleitung: https://youtu.be/ysWwttFv30Q

Methode zum Neustart des Geräts

Bitte starten Sie den B2500 neu, indem Sie die Taste drücken: Drücken Sie die Ein-/Aus-Taste für 10 Sekunden, um den B2500 auszuschalten. Lassen Sie die Taste dann los und warten Sie länger als 10 Sekunden, und drücken Sie dann die Taste einmal kurz, um das Gerät einzuschalten.

Geräteplatzierung

Das Gerät kann schräg oder flach auf dem Boden platziert werden. Bitte stellen Sie sicher, dass das Gerät stabil steht und vor Wasser und Feuchtigkeit geschützt ist.

Support-Team kontaktieren

Wie kontaktiere ich das Support-Team?
APP-Einstellungen->Nutzer-Feedback.
Arbeitszeiten: Berlin, UTC +2/+1 MO-FR 9AM-5PM

Tipps: MARSTEK APP V1.6.2 oder höher unterstützt das Hochladen von Fotos und Videos

www.marstekenergy.com

Referenzen

• MARSTEK ENERGY - Wohn- & Balkonenergiespeichersystem **SIGNndash; Marstek Energy-
• App Store - Apple
• Google Play
• CT-Installation - YouTube
• MARSTEK B2500 mit CT001 Anleitung - YouTube
• P2500 zum Laden zwingen - YouTube

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Marstek B2500 Serienhandbuch herunterladen
