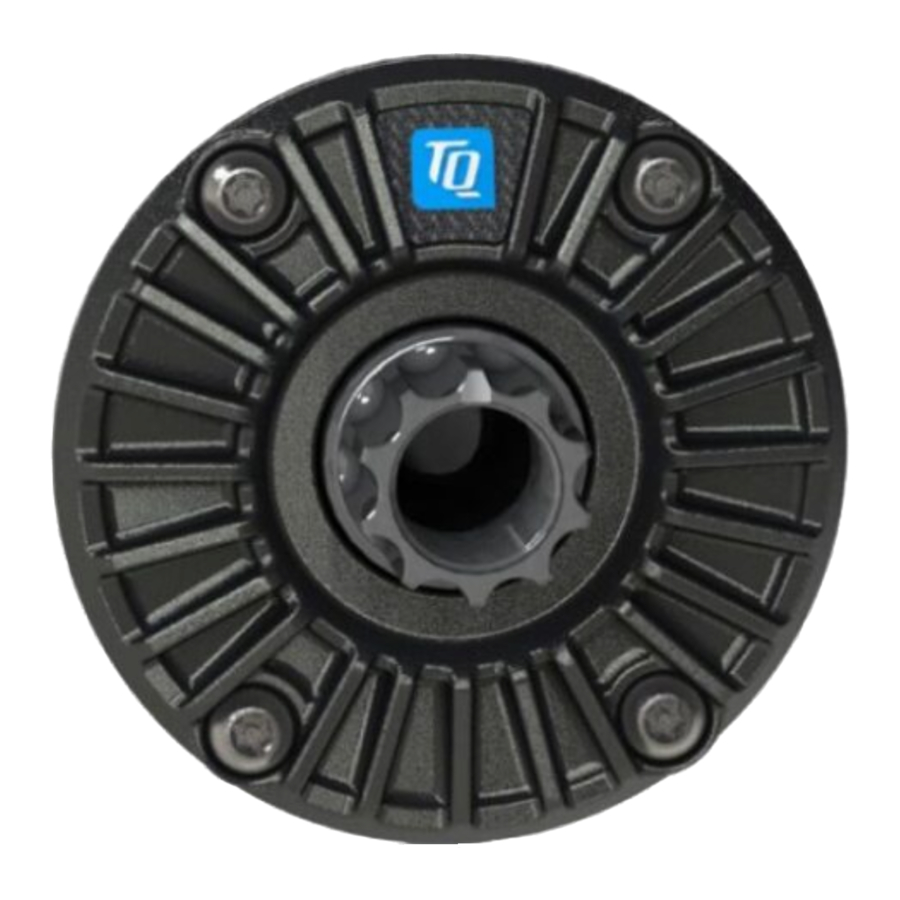

TQ HPR50 Handbuch

Technische Daten

Montageposition Geschwindigkeitssensor

Die Geschwindigkeit des E-Bikes wird mithilfe eines Magneten (Pos. 2 in Abb. 1) gemessen, der am Geschwindigkeitssensor (Pos. 1 in Abb. 1) Impulse auslöst. Der Geschwindigkeitssensor und der Magnet werden vom Hersteller mit einem Abstand zwischen 1 mm und 8 mm (siehe Abb. 1) im Bereich des Hinterrads montiert.

HINWEIS

• Überprüfen Sie den korrekten Abstand zwischen Geschwindigkeitssensor und Magnet, wenn die Geschwindigkeitsanzeige falsche Werte anzeigt oder ausfällt.
• Achten Sie bei Installationsarbeiten am Hinterrad darauf, dass Sie den Sensor oder die Sensorhalterung nicht beschädigen. Alle Arbeiten wie Reparatur, Montage, Service und Wartung dürfen ausschließlich von einem von TQ autorisierten Fahrradhändler durchgeführt werden.
• Stellen Sie sicher, dass der Geschwindigkeitssensor und der Magnet frei von Schmutz sind, um Signalstörungen zu vermeiden.

Bedienung

• Stellen Sie sicher, dass der Akku vor dem Betrieb ausreichend geladen ist.

Antriebssystem einschalten:

• Schalten Sie die Drive Unit durch kurzes Drücken der Taste (Pos. 1 in Abb. 2) am Display ein.

Antriebssystem ausschalten:

• Schalten Sie die Drive Unit durch langes Drücken der Taste (Pos. 1 in Abb. 2) am Display aus.

Weitere Informationen zur Erstkonfiguration und den Funktionalitäten des Displays entnehmen Sie bitte der jeweiligen Bedienungsanleitung.

Allgemeine Fahrtipps

Funktionalität des Produkts

Das HPR50 Antriebssystem unterstützt Sie beim Fahren bis zu einer gesetzlich zulässigen Höchstgeschwindigkeit, die je nach Land variieren kann. Voraussetzung für die Unterstützung der Drive Unit ist, dass der Fahrer in die Pedale tritt. Bei Geschwindigkeiten oberhalb der zulässigen Höchstgeschwindigkeit schaltet das Antriebssystem die Unterstützung ab, bis die Geschwindigkeit wieder im zulässigen Bereich liegt.
Die vom Antriebssystem bereitgestellte Unterstützung hängt erstens vom gewählten Unterstützungsmodus und zweitens von der auf die Pedale ausgeübten Kraft des Fahrers ab. Je höher die auf die Pedale ausgeübte Kraft, desto größer die Unterstützung der Drive Unit.
Sie können das E-Bike auch ohne Unterstützung der Drive Unit fahren, z. B. wenn das Antriebssystem ausgeschaltet oder der Akku leer ist.

Gangschaltung

Für das Schalten am E-Bike gelten die gleichen Spezifikationen und Empfehlungen wie für das Schalten an einem Fahrrad ohne Drive Unit Unterstützung.

Reichweite

Die mögliche Reichweite mit einer Akkuladung wird von verschiedenen Faktoren beeinflusst, zum Beispiel:

• Gewicht von E-Bike, Fahrer und Gepäck
• Gewählter Unterstützungsmodus
• Geschwindigkeit
• Streckenprofil
• Gewählter Gang
• Alter und Ladezustand des Akkus
• Reifendruck
• Wind
• Außentemperatur

Die Reichweite des E-Bikes kann mit dem optionalen Range Extender verlängert werden.

Transport und Lagerung

• Beachten Sie die zulässige Betriebstemperatur (-10°C bis +40°C / 14°F bis 104°F) und Lagertemperatur (-20°C bis +60°C / -4°F bis 140°F) während Transport und Lagerung.
• Beachten Sie die länderspezifischen Vorschriften für den Transport von E-Bikes und Akkus.

Brand- oder Stromschlaggefahr durch beschädigten Akku oder Range Extender und unbeabsichtigtes Starten des HPR50-Antriebssystems
Die Akkus können durch Stöße oder Schläge während des Transports beschädigt werden. Des Weiteren kann das HPR50-Antriebssystem unbeabsichtigt starten.

• Treffen Sie die notwendigen Vorsichtsmaßnahmen, um eine Beschädigung der Akkus oder ein Starten des Antriebssystems zu verhindern.

Reinigung

• Die Komponenten des HPR50-Antriebssystems dürfen nur mit Wasser aus einem handelsüblichen Gartenschlauch und nicht mit einem Hochdruckreiniger gereinigt werden.
• Schalten Sie vor der Reinigung das Antriebssystem am Display aus.
• Entfernen Sie vor der Reinigung gegebenenfalls den optionalen Range Extender.
• Prüfen Sie vor der Reinigung des E-Bikes, ob die Abdeckung des Ladeanschlusses im Fahrradrahmen geschlossen und eingerastet ist.
• Prüfen Sie nach der Reinigung, ob der Ladeanschluss im E-Bike-Rahmen trocken ist. Befinden sich Wassertropfen an den Kontakten des Ladeanschlusses, lässt sich das E-Bike möglicherweise nicht einschalten.

Wartung und Service

Alle Service-, Reparatur- oder Wartungsarbeiten werden von einem von TQ autorisierten Fahrradhändler durchgeführt. Ihr Fahrradhändler kann Ihnen auch bei Fragen zur Fahrradnutzung, zum Service, zur Reparatur oder zur Wartung behilflich sein.

Sicherheit

Diese Anleitung enthält Informationen, die Sie zu Ihrer persönlichen Sicherheit und zur Vermeidung von Personen- und Sachschäden beachten müssen. Sie sind durch Warndreiecke hervorgehoben und nach dem Grad der Gefahr unten dargestellt.

• Lesen Sie die Anleitung vor der Inbetriebnahme und Nutzung vollständig durch. Dies hilft Ihnen, Gefahren und Fehler zu vermeiden.
• Bewahren Sie das Handbuch zum späteren Nachschlagen auf. Diese Bedienungsanleitung ist fester Bestandteil des Produkts und muss im Falle eines Weiterverkaufs an Dritte übergeben werden.

HINWEIS
Beachten Sie auch die ergänzenden Unterlagen zu den weiteren Komponenten des HPR50-Antriebssystems sowie die dem E-Bike beiliegenden Unterlagen.

Gefahrenklassifizierung

GEFAHR

Das Signalwort kennzeichnet eine Gefahr mit hohem Risikograd, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt.

Das Signalwort kennzeichnet eine Gefahr mit mittlerem Risikograd, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

Das Signalwort kennzeichnet eine Gefahr mit geringem Risikograd, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS

Ein Hinweis im Sinne dieser Anleitung ist eine wichtige Information über das Produkt oder den jeweiligen Teil der Anleitung, auf die besonders hingewiesen werden soll.

Bestimmungsgemäße Verwendung

Die Drive Unit HPR50 ist ausschließlich zur Unterstützung der Antriebsleistung Ihres E-Bikes bestimmt und darf nicht für andere Zwecke verwendet werden.
Jede andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß und führt zum Verlust der Gewährleistung. Bei nicht bestimmungsgemäßer Verwendung übernimmt die TQ-Systems GmbH keine Haftung für entstandene Schäden und keine Gewährleistung für den ordnungsgemäßen und funktionalen Betrieb des Produkts.
Zur bestimmungsgemäßen Verwendung gehört auch die Beachtung dieser Anleitung und aller darin enthaltenen Informationen sowie die Informationen zur bestimmungsgemäßen Verwendung in den dem E-Bike beiliegenden ergänzenden Unterlagen.
Ein fehlerfreier und sicherer Betrieb des Produkts setzt einen ordnungsgemäßen Transport, eine sachgerechte Lagerung, Installation und Bedienung voraus.

Sicherheitshinweise für Arbeiten am E-Bike

Stellen Sie sicher, dass das HPR50-Antriebssystem nicht mehr mit Strom versorgt wird, bevor Sie Arbeiten (z. B. Reinigung, Kettenwartung usw.) am E-Bike durchführen:

• Schalten Sie das Antriebssystem am Display aus und warten Sie, bis die Anzeige verschwunden ist.

Andernfalls besteht die Gefahr, dass die Drive Unit unkontrolliert startet und schwere Verletzungen, z. B. Quetschungen, Einklemmen oder Abscheren der Hände, verursacht.
Alle Arbeiten wie Reparatur, Montage, Service und Wartung dürfen ausschließlich von einem von TQ autorisierten Fahrradhändler durchgeführt werden.

Sicherheitshinweise zum Produkt

• Nehmen Sie keine Veränderungen an der Drive Unit vor, die die Leistung oder die maximal unterstützte Geschwindigkeit Ihrer Drive Unit beeinträchtigen. Dadurch gefährden Sie sich und andere und verstoßen möglicherweise gegen Gesetze. Zusätzlich erlischt die Gewährleistung.
• Die Schiebehilfe darf nur zum Schieben des E-Bikes verwendet werden. Stellen Sie sicher, dass beide Räder des E-Bikes Bodenkontakt haben. Andernfalls besteht Verletzungsgefahr.
• Stellen Sie sicher, dass Ihre Beine einen sicheren Abstand zu den Pedalen haben, wenn die Schiebehilfe aktiviert ist. Andernfalls besteht Verletzungsgefahr durch die rotierenden Pedale.

Die Drive Unit kann sich während des Betriebs je nach Belastung und anderen Faktoren erwärmen, sodass die Oberfläche der Drive Unit und nahegelegene Komponenten (Drive Unit Abdeckung) heiß werden. Berühren Sie die Drive Unit während oder nach einer Fahrt nicht mit Händen oder Beinen. Andernfalls besteht Verbrennungsgefahr.

HINWEIS

• Das Gehäuse der Drive Unit darf nicht geöffnet werden.
• Die Gewährleistung erlischt automatisch, wenn das Gehäuse der Drive Unit geöffnet wird.
• Die Drive Unit darf nur von einer autorisierten Fachwerkstatt aus- und eingebaut werden.

Fahrsicherheitshinweise

Beachten Sie die folgenden Punkte, um Verletzungen durch einen Sturz beim Anfahren mit hohem Drehmoment zu vermeiden:

• Wir empfehlen, bei jeder Fahrt einen geeigneten Helm und Schutzkleidung zu tragen. Beachten Sie die Vorschriften Ihres Landes.
• Berücksichtigen Sie das potenziell hohe Drehmoment des Antriebs beim Anfahren.
• Wählen Sie eine geeignete Übersetzung oder Tretunterstützung zum Anfahren, um das Risiko eines Wheelies (Vorderrad hebt ab) oder Überschlags zu vermeiden.

Verletzungsgefahr
Üben Sie den Umgang mit dem E-Bike und seinen Funktionen zunächst ohne Unterstützung der Drive Unit. Erhöhen Sie den Unterstützungsmodus dann schrittweise.

TQ-Systems GmbH | TQ-E-Mobility
Gut Delling l Mühlstraße 2 l 82229 Seefeld l Deutschland
Tel.: +49 8153 9308–0
info@tq-e-mobility.com l www.tq-e-mobility.com
