Fosi Audio K7 Handbuch

Einleitung

Der K7 ist unser erstes Produkt im Bereich der Hochleistungs-Audiogeräte für Gaming, das auf einem tiefgreifenden Verständnis der Nutzerbedürfnisse basiert. Er bietet sowohl kabelgebundene als auch kabellose Verbindungen, minimale Latenz und überragende Audioqualität, um Ihr Gaming-, Musik- und Multimedia-Erlebnis zu verbessern.
Kompatibel mit Geräten wie PS4, PS5, Switch, PC, Mac, Tablets und Fernsehern, besticht der K7 durch ein schlankes, kompaktes Design und fortschrittliche proprietäre Technologien. Er wird Ihr Audioerlebnis in verschiedenen Anwendungen revolutionieren. Vielen Dank noch einmal für Ihr Vertrauen in Fosi Audio, während wir weiterhin außergewöhnliche Audiolösungen für alle Benutzer liefern.

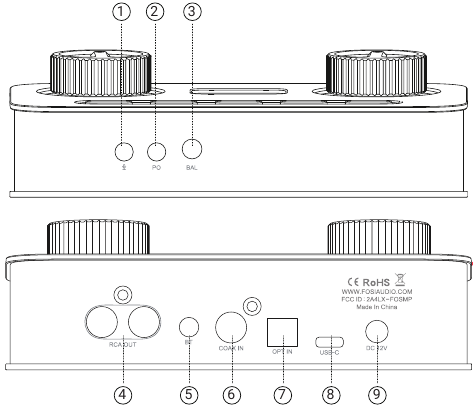

1. 3,5-mm-Mikrofoneingang
2. 3,5-mm-Single-Ended-Kopfhörereingang (kann nicht für Anrufe mit nur 4-poligen Kopfhörern verwendet werden)
3. 4,4-mm-Symmetrischer-Kopfhörereingang
4. RCA-Ausgang
5. Bluetooth-Antennenanschluss (installieren Sie die mitgelieferte Antenne, um das Bluetooth-Signal zu verbessern)
6. Koaxialer Eingang
7. Optischer Eingang
8. USB-C-Eingang
9. DC 12V Stromversorgungseingang

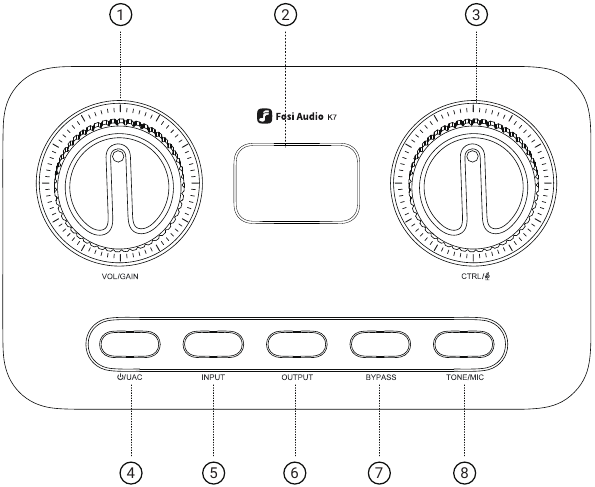

1. Lautstärkeregler/Gain-Schalter:
   Drehen, um die Lautstärke einzustellen; Kurz drücken, um zwischen hohen/niedrigen Gain-Modi zu wechseln (nur gültig bei Verwendung des Kopfhörerausgangs).
2. OLED-Display
3. Bass-/Höhen-/Mikrofon-Lautstärkeregler:
   Drehen, um den Gain einzustellen; Kurz drücken, um das Mikrofon ein-/auszuschalten (nur gültig bei Verwendung des UAC1.0-Modus).
4. Ein-/Aus-Taste:
   Kurz drücken zum Einschalten und lange (1,5 Sekunden) drücken zum Ausschalten; Wenn das Gerät eingeschaltet ist, kurz drücken, um zwischen UAC1.0 und 2.0 zu wechseln (nur gültig bei Verwendung des USB-Eingangs).
5. Eingangsmodus-Wahlschalter
6. Ausgangsmodus-Wahlschalter
7. Bypass-Umschalter: Kurz drücken, um zwischen Bypass (direktes Signal) und EQ umzuschalten.
8. TONE/MIC-Taste:
   Kurz drücken, um zwischen Bass-, Höhen- und Mikrofon-Lautstärkeregelung zu wechseln, und dann über den CTRL-Knopf feinabstimmen.

1. MIC-Lautstärkesymbol
   (Nur im UAC1.0-Modus verfügbar und sichtbar)
   2. Höhenmodus
      (Stellt nur den Höhenfrequenzbereich der Musik ein, beeinflusst keine Anrufe)
   3. Bassmodus
      (Stellt nur den Bassfrequenzbereich der Musik ein, beeinflusst keine Anrufe)
2. Bypass-Modus Ein/Aus-Anzeige
3. UAC 1.0/UAC 2.0 Symbol
   (Nur im USB-Eingangsmodus sichtbar)
4. Mikrofon-Stummschaltungsymbol
   (Nur im UAC1.0-Modus verfügbar und sichtbar)
5. Kopfhörer-Ausgangsmodus-Symbol
   1. RCA-Line-Ausgangsmodus-Symbol
6. Eingangsmodus-Symbol
7. PCM/DSD/Samplingrate/Bluetooth-Codec-Format-Symbol

Spezifikationen

Produktübersicht

Bedienungsanleitung

• Schalten Sie das Gerät erst ein, wenn alle Verbindungen hergestellt wurden;
• Stellen Sie vor dem Abspielen von Musik sicher, dass die Lautstärke auf ein niedriges Niveau eingestellt ist, um• eine mögliche Beschädigung der Lautsprecher/Kopfhörer oder eine Beeinträchtigung Ihres Gehörs durch plötzliche laute Geräusche zu vermeiden.

Ein-/Ausschaltvorgänge

• Drücken Sie kurz die Ein-/Aus-Taste, um den K7 einzuschalten; der Bildschirm zeigt "Fosi Audio" (Fosi Audio) für 2 Sekunden an, bevor er zum Hauptmenü wechselt, das standardmäßig den USB-Eingangsmodus anzeigt;
• Während der K7 eingeschaltet ist, halten Sie die Ein-/Aus-Taste 1,5 Sekunden lang gedrückt, um das Gerät auszuschalten; der Bildschirm zeigt "OFF" (AUS) für 2 Sekunden an, bevor er sich ausschaltet.

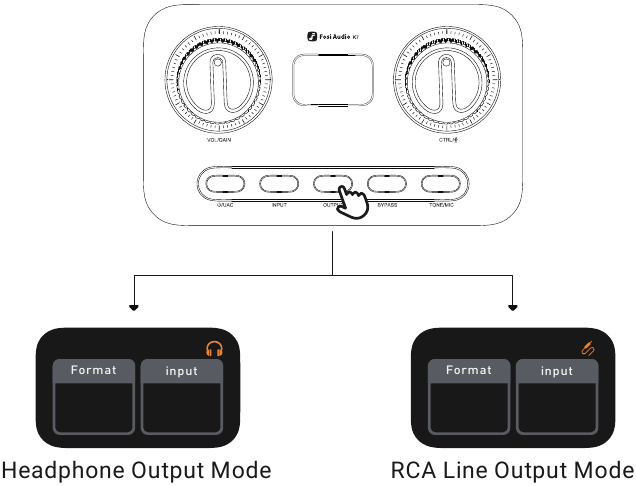

Ausgabemodus-Auswahl

Der K7 unterstützt Kopfhörerausgabe und Line-Ausgabe. Drücken Sie kurz die Ausgabetaste, um zwischen den Ausgabemodi zu wechseln. Im Line-Ausgangsmodus können Aktivlautsprecher über die RCA-Schnittstelle angeschlossen werden.

Hinweis: Es wird nicht empfohlen, 3,5-mm- und 4,4-mm-Kopfhörer gleichzeitig anzuschließen.

1. Dies kann dazu führen, dass das Ausgangssignal der 4,4-mm-Kopfhörer unsymmetrisch wird;
2. Aufgrund des erheblichen Unterschieds in der Ausgangsleistung zwischen 3,5-mm- und 4,4-mm-Kopfhörerausgängen kann ein Nichtanpassen der Lautstärke zu einer übermäßig hohen Lautstärke führen, was potenziell Gehörschäden und Unbehagen verursachen kann.

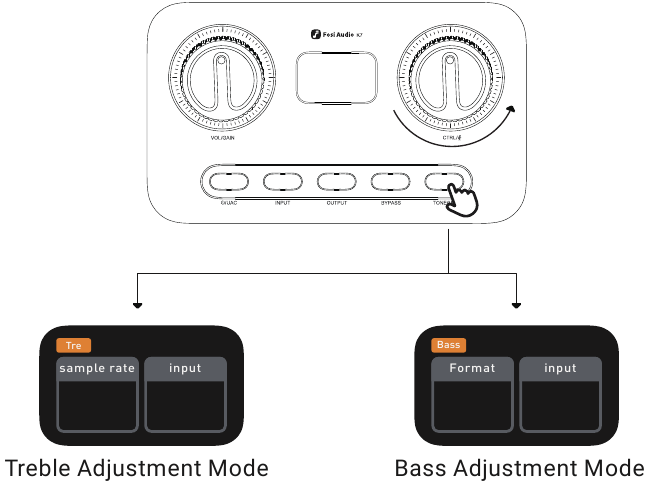

EQ-Modus

Der K7 ermöglicht die Einstellung von Bässen, Höhen und der Mikrofonlautstärke. Drücken Sie kurz die TONE/MIC (TON/MIK)-Taste, um zwischen den einzustellenden Modi zu wechseln, und verwenden Sie dann den CTRL (STEUER)-Regler, um die Verstärkung fein abzustimmen.

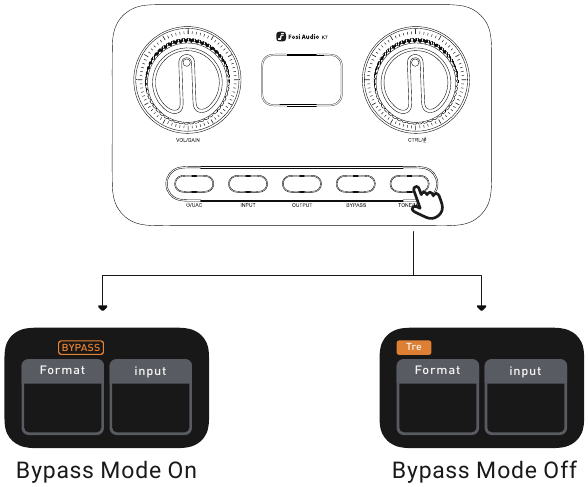

Bypass-Modus

Wenn der Bypass-Modus aktiviert ist, umgeht er den internen EQ, einschließlich der Höhen- und Basseinstellungen, um das ursprüngliche Audiosignalausgang beizubehalten. Drücken Sie kurz die Bypass-Taste, um den Bypass-Modus zu aktivieren; der Bildschirm zeigt die entsprechende Anzeige. Drücken Sie erneut, um den Bypass-Modus zu deaktivieren.

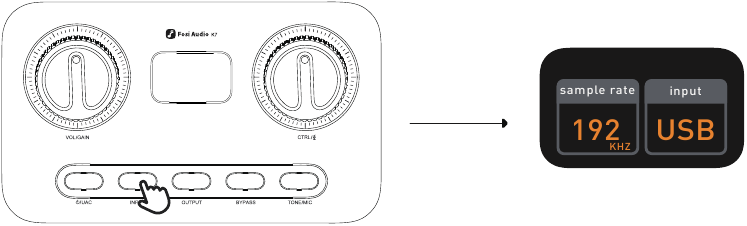

USB-Eingangsmodus

1. Verbinden Sie ein Ende des mitgelieferten USB-Kabels mit dem K7 und das andere Ende mit Ihrem Ausgabegerät;
2. Drücken Sie kurz die INPUT (EINGABE)-Taste, um in den USB-Eingangsmodus zu wechseln; der Name dieses Modus wird auf der rechten Seite des Bildschirms angezeigt.

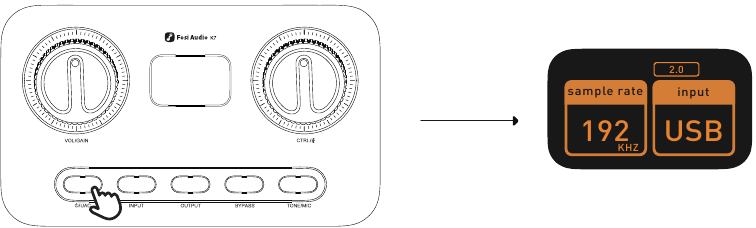

UAC 2.0 Modus

Im USB-Eingangsmodus können Sie kurz die UAC-Taste drücken, um in den UAC 2.0 Modus zu wechseln. Oben auf dem Bildschirm wird ein "2.0" (2.0)-Symbol angezeigt, das diesen Modus kennzeichnet. Der UAC 2.0 Modus unterstützt die Wiedergabe von Audiodateien mit hoher Abtastrate bis zu PCM 384kHz-32bit/DSD256.

1. Wie verwende ich den K7 als USB-DAC für meinen Computer?
   [Windows]
   1. Der K7 unterstützt Plug-and-Play unter Windows 8/10/11-Systemen, ohne dass Treiber installiert werden müssen;
   2. Verwenden Sie das mitgelieferte USB-A-auf-USB-C-Kabel, um den K7 mit Ihrem Computer zu verbinden;
   3. Wählen Sie "Fosi Audio K7" (Fosi Audio K7) als Audioausgabe auf Ihrem Computer aus.

[Mac OS X]
Mac OS X unterstützt ebenfalls Plug-and-Play und erfordert keine Treiberinstallation. Schließen Sie es einfach wie oben beschrieben an und wählen Sie den Fosi Audio K7 als Ausgabegerät aus.

2. Bei Verwendung des K7 unter dem Windows-System sind in den folgenden Situationen Treiber erforderlich:
   1. Das Betriebssystem des Computers ist Windows 7 oder älter;
   2. Wiedergabe von DSD-Musikdateien;
      (Hinweis: Wenn Sie foobar2000 mit dem installierten Wasapi-Plugin zur Wiedergabe von DSD-Musik verwenden, müssen Sie keine zusätzlichen Treiber installieren. Sie können unsere offizielle Website besuchen, um die Foobar-Installationsanleitung herunterzuladen.)
      Wenn Sie auf die oben genannten Probleme/Anforderungen stoßen, kontaktieren Sie bitte den Kundendienst von Fosi Audio oder besuchen Sie die offizielle Website, um den K7 DAC-Treiber zu erhalten. Befolgen Sie die bereitgestellten Anweisungen, um die USB-DAC-Funktionalität zu installieren und zu aktivieren.
3. Um die Wiedergabe von DSD-Audiodateien zu unterstützen, würde der K7 die Systemlautstärke (z.B. Mac, Windows, Android, iOS) auf das Maximum sperren und die Lautstärkeregelung deaktivieren. Die Lautstärkeregelung muss daher entweder über den K7 oder den Musikplayer erfolgen. Aufgrund von Kompatibilitätsunterschieden zwischen den Systemen kann es jedoch weiterhin möglich sein, die Lautstärke über das System anzupassen, wenn DSD-Audiodateien nicht abgespielt werden.

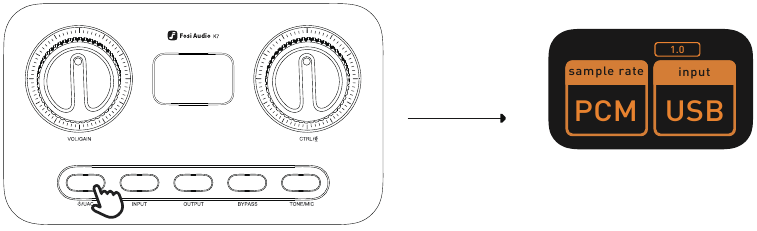

UAC 1.0 Modus

1. Drücken Sie kurz die UAC-Taste, um in den UAC 1.0 Modus zu wechseln, der durch ein "1.0" (1.0)-Symbol oben auf dem Bildschirm angezeigt wird. Dieser Modus unterstützt die Mikrofonkommunikation mit einer festen Ausgangsabtastrate von PCM 48kHz-16bit und ist kompatibel mit Gaming-Geräten wie der PS5 und Switch;

2. Verwenden Sie das mitgelieferte 2-in-1-Audiokabel, um es gemäß den auf den Anschlüssen aufgedruckten Symbolen an den Mikrofoneingang und die 3,5-mm-Kopfhörerbuchse des K7 anzuschließen, um gleichzeitiges Sprechen und Musikhören zu ermöglichen;


Hinweis: Die Kopfhörer müssen ein Mikrofon zur Aufnahme haben; der K7 übernimmt lediglich die Übertragung des Kommunikationssignals.

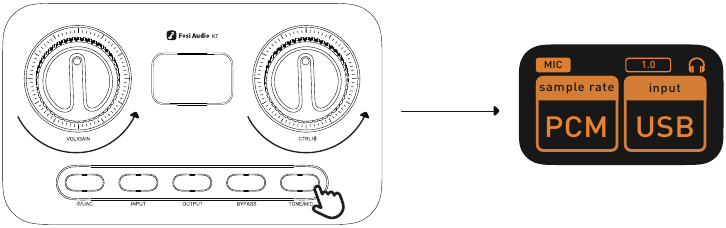

Mikrofonlautstärke-Anpassung

1. Drücken Sie kurz die "TONE/MIC" (TON/MIK)-Taste, um in den MIC-Modus zu wechseln, der durch ein MIK-Symbol in der oberen linken Ecke des Bildschirms angezeigt wird;

2. In diesem Modus verwenden Sie den "CTRL" (STEUER)-Regler, um die Mikrofon-Eingangslautstärke anzupassen, was beeinflusst, wie laut andere Sie hören können;
3. Drehen Sie den Hauptlautstärkeregler, um die Lautstärke des empfangenen Mikrofonaudios anzupassen und die Lautstärke der Stimme Ihres Gesprächspartners zu steuern.

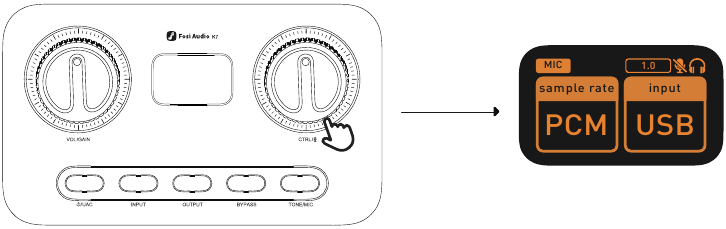

Stummschalten/Stummschaltung aufheben

Der K7 unterstützt die Stummschaltung per Tastendruck. Drücken Sie kurz die " " Taste, um diese Funktion zu aktivieren. Ein Stummschaltungssymbol erscheint auf dem Bildschirm, das den Ton schnell stummschaltet. Drücken Sie erneut, um die Stummschaltung zu deaktivieren und den Ton fortzusetzen.

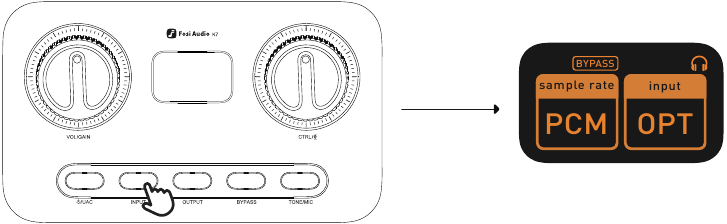

Optischer Eingangsmodus

1. Verbinden Sie ein Ende des optischen Kabels mit dem K7 und das andere Ende mit Ihrem Ausgabegerät;
2. Drücken Sie kurz die INPUT (EINGABE)-Taste, um in den optischen (OPT) Eingangsmodus zu wechseln. Der Bildschirm zeigt den Modusnamen auf der rechten Seite an.

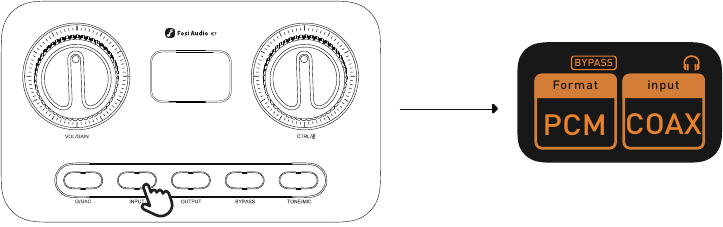

Koaxialer Eingangsmodus

1. Verbinden Sie ein Ende des Koaxialkabels mit dem K7 und das andere Ende mit Ihrem Ausgabegerät;
2. Drücken Sie kurz die INPUT (EINGABE)-Taste, um in den koaxialen (COAX) Eingangsmodus zu wechseln. Der Modusname wird auf der rechten Seite des Bildschirms angezeigt.

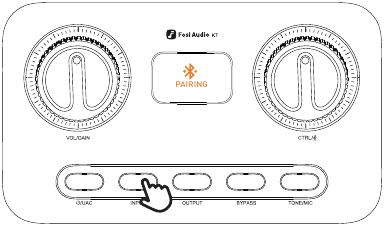

Bluetooth-Eingangsmodus

1. Drücken Sie kurz die INPUT (EINGABE)-Taste, um in den Bluetooth-Eingangsmodus zu wechseln. Der Bildschirm zeigt 'PAIRING' (KOPPELN) an, was darauf hinweist, dass der K7 sich im Bluetooth-Koppelungsmodus befindet;

2. Öffnen Sie die Bluetooth-Einstellungen auf Ihrem Telefon, Computer oder anderen Geräten und verbinden Sie sich mit dem Gerät namens "Fosi Audio K7" (Fosi Audio K7). Nach erfolgreicher Kopplung zeigt der Bildschirm "CONNECTED" (VERBUNDEN) an;

3. Im Bluetooth-Modus halten Sie die INPUT (EINGABE)-Taste 3 Sekunden lang gedrückt, um den Bluetooth-Kopplungsverlauf zu löschen und den Kopplungsmodus erneut aufzurufen.

Häufig gestellte Fragen

1. Systemeinrichtung abgeschlossen, aber kein Ton

   1. Stellen Sie sicher, dass der K7 eingeschaltet ist; prüfen Sie, ob die Anzeige auf der Vorderseite leuchtet. Wenn die Lautstärke zu niedrig ist, drehen Sie den Lautstärkeregler im Uhrzeigersinn, um sie auf ein angemessenes Niveau zu erhöhen.
   2. Überprüfen Sie, ob die Audioquelle spielt oder stummgeschaltet ist; prüfen Sie Ihr Audioquellgerät.
   3. Prüfen Sie, ob Sie den gewünschten Eingabemodus gewählt haben.
   4. Wenn es Probleme mit der Audiokabelverbindung oder schlechten Kontakt gibt, überprüfen und sichern Sie alle Verbindungen erneut.

2. USB nicht erkannt

   1. Wenn die USB-Verbindung nicht korrekt ist oder ein schlechter Kontakt besteht, tauschen Sie das USB-Kabel aus und stellen Sie die Verbindung wieder her.
   2. Wenn ein Fehler am Computer vorliegt, versuchen Sie, die Verbindung mit einem anderen Computer herzustellen.
   3. Wenn ein Problem mit dem USB-Anschluss des Computers vorliegt, versuchen Sie, einen anderen USB-Anschluss zu verwenden.
   4. Stellen Sie sicher, dass der K7 auf den USB-Eingangsmodus eingestellt ist.

Hinweis:
Für detailliertere Informationen zur Fehlerbehebung bezüglich des K7 besuchen Sie bitte die offizielle Website unter fosiaudio.com.
Wenn Sie weitere Fragen haben, kontaktieren Sie bitte unser Support-Team unter support@fosiaudio.com.

Garantie und Wartung

Fosi Audio gewährt eine eingeschränkte 24-monatige Garantie und Support ab dem Kaufdatum. Sollten Sie bei der Verwendung unseres Produkts auf ein Problem stoßen, kontaktieren Sie bitte unser Support-Team unter support@fosiaudio.com.
