Fosi Audio BT20A Handbuch

Produktspezifikationen

Fosi Audio BT20A ist ein kabelloser Hi-Fi-Stereo-2-Kanal-Verstärker mit 2 x 100W Ausgangsleistung und einer Bluetooth 5.0 Streaming-Reichweite von bis zu 15m (50ft). Es ist ein Mini-Leistungsverstärker, der mit Bass- und Höhenreglern ausgestattet ist. Einfaches, kompaktes Design, aber praktisch und leistungsstark! Ein integrierter Hi-Fi-Verstärker für zu Hause, entwickelt für Kunden, die Hi-Fi-Klang suchen!

Produktübersicht & Bedienfunktionen

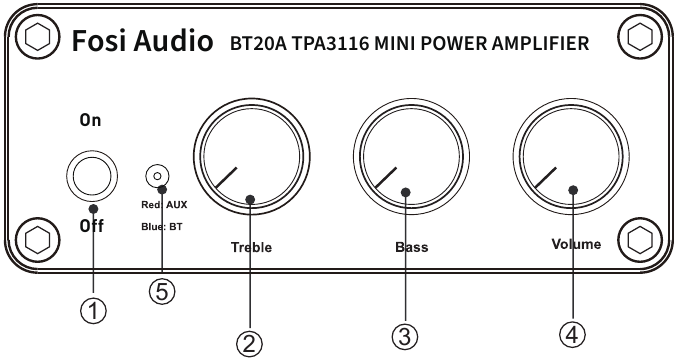

Vorderseite

1. Netzschalter
2. Höhenregler
3. Bassregler
4. Lautstärkeregler
5. Betriebsanzeigeleuchte

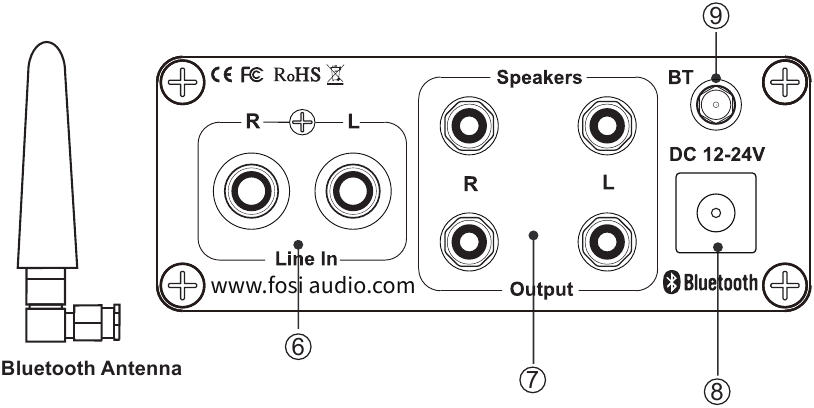

Rückseite

6. Cinch-Eingang
7. Lautsprecherausgang
8. DC 24V Eingang
9. Bluetooth-Antenne

Lieferumfang

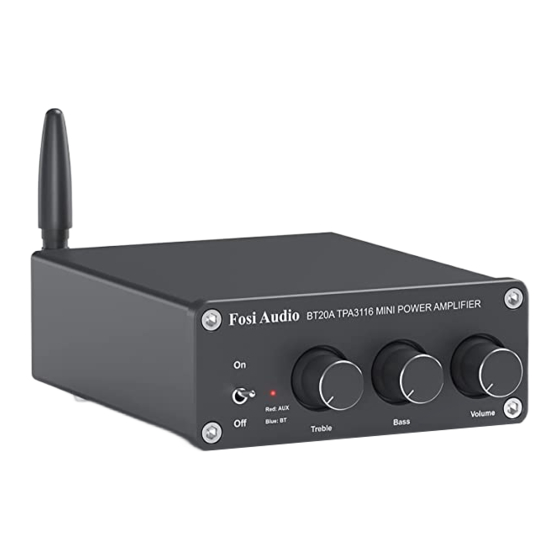

Fosi Audio BT20A Verstärker*1
AC-Netzkabel*1
24V Netzteil*1
Bluetooth-Antenne*1
Bedienungsanleitung*1

Schnelleinrichtung

Vorbereitung

Vorbereitung 1: BT20A, 24V Netzteil, passive Lautsprecher, Lautsprecherkabel oder Bananenstecker;
Vorbereitung 2: Verbinden Sie den BT20A über das Lautsprecherkabel oder Bananenstecker mit den passiven Lautsprechern;
Vorbereitung 3: Verbinden Sie das 24V Netzteil mit dem DC-Eingang;
Vorbereitung 4: Betätigen Sie den Netzschalter auf der Vorderseite nach oben, um den BT20A Verstärker einzuschalten.
Hinweis: Stellen Sie sicher, dass sich der Lautstärke-/Netzschalter in der AUS-Position befindet, bevor Sie das Netzteil anschließen.

Wie schließe ich das Lautsprecherkabel an?

Methode 1: Anschlussdiagramm für blanke Kabel

1. Lösen Sie die Schraubklemmen;

2. Führen Sie die beiden Enden des Lautsprecherkabels in die Klemmenlöcher des Verstärkers und der Lautsprecher ein;

3. Ziehen Sie die Schraubklemmen fest;

   Hinweis: Bitte vermeiden Sie, dass die Lautsprecherkabel freiliegen und das Verstärkergehäuse berühren, da dies einen Kurzschluss verursachen kann.

Methode 2: Anschlussdiagramm für Bananenstecker

1. Lösen Sie die Bananensteckerhülse;

2. Lösen Sie die Schraube;

3. Führen Sie das Lautsprecherkabel ein und ziehen Sie die Schraube fest;

4. Ziehen Sie die Bananensteckerhülse fest;

5. Führen Sie den Bananenstecker in die Schraubklemmen des Lautsprechers und Verstärkers ein.

   Hinweis: Bitte achten Sie darauf, den Kontakt zwischen den beiden Bananensteckern zu vermeiden und einen Kurzschluss zu verursachen, da einige Bananenstecker aus Metall sind.

Bluetooth als Beispiel

Bereiten Sie Ihr Bluetooth-Gerät vor (nehmen Sie ein Telefon als Beispiel)

1. Installieren Sie die Bluetooth-Antenne am BT20A.
2. Schalten Sie Bluetooth auf Ihrem Telefon ein und suchen Sie. " Fosi Audio"or "Fosi Audio BT20A", nach der Verbindung mit dem BT20A leuchtet die Anzeigeleuchte blau.
3. Öffnen Sie die Audio-Anwendung, spielen Sie ab und genießen Sie!

Cinch-Eingang als Beispiel

Vorbereitung: Audioquelle (nehmen Sie ein Telefon als Beispiel), ein Cinch-Kabel oder ein 3,5-mm-AUX-auf-Cinch-Kabel (einige Geräte benötigen dies möglicherweise)

1. Verbinden Sie Ihr Telefon über ein 3,5-mm-auf-Cinch-Kabel mit dem BT20A;
2. Nach der Verbindung mit dem BT20A leuchtet die Anzeigeleuchte rot;
3. Öffnen Sie die Audio-Anwendung, spielen Sie ab und genießen Sie!
   Hinweis: Bitte halten Sie den BT20A von anderen elektrischen Geräten fern. Der BT20A kann nicht gleichzeitig mit einem Radio verwendet werden.

Fehlerbehebung/Q&A

1: Welche Art von Lautsprechern funktioniert am besten mit dem BT20A Verst**SIGNauml;rker?

• Der Fosi Audio BT20A funktioniert hervorragend mit allen passiven 2-8Ω Lautsprechern.
  Hinweis: Bitte beachten Sie, dass der BT20A Verstärker für passive Lautsprecher ist, nicht für aktive Lautsprecher und Subwoofer.

2: Warum ist die Bluetooth-Verbindung instabil?

• Versuchen Sie es mit einem anderen Bluetooth-Gerät.
• Stellen Sie sicher, dass keine Störungen durch andere elektronische Geräte zwischen dem BT20A und der Audioquelle bestehen.
• Platzieren Sie Ihr Gerät in der Nähe des BT20A.
• Stecken Sie das Netzteil erneut ein.

3: Warum erzeugt der BT20A starke Geräusche, wenn er zusammen mit einem Radio verwendet wird?

• Eine gemeinsame Eigenschaft von Class-D-Endstufen ist, dass sie bei gleichzeitiger Verwendung mit einem Radio starke Geräusche verursachen können. Daher empfehlen wir, den BT20A nicht mit einem Radio oder zu nahe daran zu verwenden.

4: Kann ich einen Plattenspieler an den BT20A Verstärker anschließen, warum ist die Lautstärke extrem niedrig?

• Bei Plattenspielern ohne eingebauten Vorverstärker müssen Sie vor dem Anschluss an den BT20A einen externen Phono-Vorverstärker hinzufügen.
• Bei Plattenspielern mit eingebautem Vorverstärker müssen Sie diesen vor dem Anschluss an den BT20A einschalten.

5: Warum leuchtet meine Betriebsanzeige nicht?

• Bitte prüfen Sie, ob das AC-Netzkabel fest mit dem Netzteil und einer AC-Steckdose verbunden ist.
• Bitte prüfen Sie, ob die AC-Steckdose Strom liefert, stellen Sie sicher, dass die Power-LED am Netzteil leuchtet.
• Bitte ersetzen Sie das Netzteil durch ein anderes und versuchen Sie es erneut. 12-24V DC-Netzteile sind geeignet.
• Wenn Sie sicher sind, dass das Netzteil defekt ist, kontaktieren Sie uns bitte für einen Austausch.

6: Warum knackt der Ton oder gibt es viel elektrisches Rauschen?

• Bitte stellen Sie sicher, dass alle Kabel vollständig in die Geräte gesteckt sind. Eine unvollständige Verbindung kann dieses Knacken verursachen.
• Bitte entfernen Sie alle Eingänge und prüfen Sie dann, ob das Knackgeräusch verschwindet oder nicht. Das Knacken könnte von der Audioquelle oder den Eingangskabeln stammen.
• Wenn Sie nicht das original werkseitige Standardnetzteil verwenden, ersetzen Sie bitte das Netzteil vor dem Testen. Viele Netzteile auf dem Markt haben einen hohen Störkoeffizienten, der zu viel Stromrauschen führt.

7: Kann ich Kopfhörer mit diesem Produkt verwenden?

• Nein, der BT20A kann nicht an Kopfhörer angeschlossen werden und unterstützt nur passive Lautsprecher.

8: Wie kann ich zwischen Bluetooth-Eingang und Cinch-Eingang umschalten?

• Sie können diesen Verstärker sowohl über Bluetooth als auch über Kabel eingeben. Wenn jedoch Bluetooth verbunden ist, wird die Wiedergabe über den Cinch-Eingang unterbrochen. Sie müssen Bluetooth auf Ihrem Gerät ausschalten, wenn Sie den Cinch-Eingang während der Bluetooth-Kopplung verwenden.
  Eingangspriorität: Bluetooth-Eingang > Cinch-Eingang

9: Warum kommt kein Ton aus meinem Verstärker?

• Bitte prüfen Sie, ob das Netzkabel am BT20A angeschlossen ist und ob die Betriebsanzeige leuchtet.
• Stellen Sie sicher, dass die Anzeigeleuchte des BT20A leuchtet, wenn das Gerät eingeschaltet ist.
• Bitte stellen Sie sicher, dass der BT20A und Ihre Quellkomponenten eingeschaltet und nicht auf minimale Lautstärke eingestellt sind. Ersetzen Sie, wenn möglich, Ihre Quelle und testen Sie erneut.
• Überprüfen Sie, ob die Kabelverbindungen von der Audioquelle zu jedem Lautsprecher im Verstärker korrekt angeschlossen sind.
• Bitte prüfen Sie, ob das Kabel nicht locker oder beschädigt ist. Eine unvollständige Verbindung ist einer der Hauptgründe für fehlenden Ton.
• Bitte stellen Sie sicher, dass Bluetooth gekoppelt ist. Wenn Bluetooth verbunden ist, wird die Wiedergabe des Cinch-Eingangs unterbrochen. Wenn Sie diesen Verstärker mit einem Cinch-Kabel verbinden möchten, müssen Sie zuerst die Bluetooth-Verbindung unterbrechen.

10: Mein Bluetooth-Gerät kann sich nicht mit dem BT20A koppeln?

• Stellen Sie sicher, dass der BT20A eingeschaltet ist.
• Stellen Sie sicher, dass der BT20A nicht mit anderen Geräten gekoppelt ist.
• Stellen Sie sicher, dass der Abstand zwischen Ihrem Gerät und dem BT20A nicht zu groß ist. Platzieren Sie Ihr Gerät näher am BT20A, um es zu versuchen.
• Stellen Sie sicher, dass sich keine Hindernisse zwischen Ihrem Gerät und dem BT20A befinden, da Hindernisse die Bluetooth-Reichweite beeinflussen.
• Bitte versuchen Sie, eine andere Bluetooth-Audioquelle zum Testen zu verwenden.
• Bitte schließen Sie das Netzteil wieder an den BT20A an und bringen Sie den BT20A in einen anderen Raum, um es zu versuchen.
• Starten Sie den BT20A neu und versuchen Sie dann erneut, eine Verbindung herzustellen. Versuchen Sie, ein anderes Bluetooth-Gerät zu verwenden.

11: Wie viel Strom verbraucht das Gerät im Standby-Modus? Kann dieser Verstärker ständig eingeschaltet bleiben?

• Dies ist ein Class-D-Verstärker, der im Standby-Modus sehr wenig Strom verbraucht. Er kann jederzeit angeschlossen bleiben und ist sicher ohne Stromverbrauch.

12: Klangqualität nicht gut?

• Stellen Sie sicher, dass alle Kabel vollständig angeschlossen sind.
• Stellen Sie die Höhen- und Bassregler des Leistungsverstärkers ein, um den richtigen Klang zu erzielen.
• Bitte versuchen Sie, die Klangquelle und die Kabel zu wechseln, um zu testen.

13: Sollte ich das Netzkabel abziehen?

• Wenn das Gerät längere Zeit nicht verwendet wird, ziehen Sie bitte den Netzstecker, um zu verhindern, dass das Gerät durch Blitzeinschlag beschädigt wird.

14: Kann ich Kanal 1 und Kanal 2 brücken, um 200 Watt zu erhalten?

• NEIN, dieser Verstärker kann nicht gebrückt werden.

15: Wie kann ich den BT20A an einen Fernseher anschließen?

• Da der BT20A über einen Cinch-Eingang verfügt, kann er an einen Fernseher angeschlossen werden.

16: Kann der BT20A ein Signal von einem Bluetooth-Mikrofon empfangen?

• Wenn Ihr Bluetooth-Mikrofon ein Bluetooth-Sender ist, dann ja. Dieser Verstärker ist ein Bluetooth-Empfängerverstärker.

17: Warum setzt der Ton aus und wieder ein?

• Versuchen Sie, die Lautstärke der Audioquelle zu reduzieren.
• Versuchen Sie, die Audioquelle zu wechseln, um zu testen.
• Reduzieren Sie die Lautstärke des Höhen- und Bassreglers am BT20A.
• Stellen Sie sicher, dass sich die positiven und negativen Pole des Lautsprecherausgangs nicht berühren. Einige relativ große Bananenstecker können leicht in Kontakt kommen und einen Kurzschluss verursachen.

18: Was ist der Unterschied zwischen BT20A und BT10A?

• Der Fosi Audio BT20A hat eine maximale Ausgangsleistung von 2 x 100 Watt, der Fosi Audio BT10A hat eine maximale Ausgangsleistung von 2 x 50 Watt.

19: Kann ich den BT20A in andere Länder mitnehmen?

• Ja, der Weitspannungs-AC-Eingang von 110-240V kann in jedem Land verwendet werden. Sie müssen nur den passenden Netzkabeladapter des entsprechenden Landes verwenden.

Bei Problemen hinterlassen Sie bitte eine Nachricht an die Kundensupport-E-Mail-Adresse: support@fosiaudio.com

Vergleichstabelle

Modell	BT20A	BT10A	BT30A	BT30D	T20
Typ	2.0 CH Amp	2.0 CH Amp	2.1 CH Amp	2.1 CH Amp	2.0 CH Amp
Bluetooth-Version	Bluetooth 5.0	Bluetooth 5.0	Bluetooth 5.0	Bluetooth 5.0	Bluetooth 5.0
Eingang	Bluetooth + RCA	Bluetooth+ 3.5mm AUX	Bluetooth + RCA	Bluetooth + RCA	Bluetooth + RCA
Ausgang	Passive Speakers	Passive Speakers	Passive (Speakers+ Subwoofer	Passive (Speakers+ Subwoofer) + Powered Subwoofer	Passive Speakers+ Headphone
Netzteil	24V/4.5A	19V/4.74A	24V/4.5A	24V/4.5A	24V/4.5A
MAX. Ausgangsleistung	100 wattx2	50 wattx2	50 wattx2+ 100 watt	50 wattx2+ 100 watt	50 wattx2

Garantieinformationen

• Alle Fosi Audio Produkte haben eine 18-monatige eingeschränkte Garantie auf Teile und Arbeitsleistung ab Kaufdatum. Bitte kontaktieren Sie uns, wenn Sie Probleme haben.
