Fosi Audio DA2120A Handbuch

Produktspezifikationen

Der Fosi Audio DA2120A ist ein Bluetooth Hi-Res 2.1-Kanal-Verstärker mit 50W x2 Stereo Wireless Stream aptX, einem kompakten 24Bit/192kHz Mini-Leistungsverstärker, der mit integriertem USB-DAC-Koaxial-Optikeingang ausgestattet ist, einen Subwoofer unterstützt und über eine Fernbedienung verfügt, um verschiedene Modi und den EQ umzuschalten, um Hi-Res-Musik zu genießen!

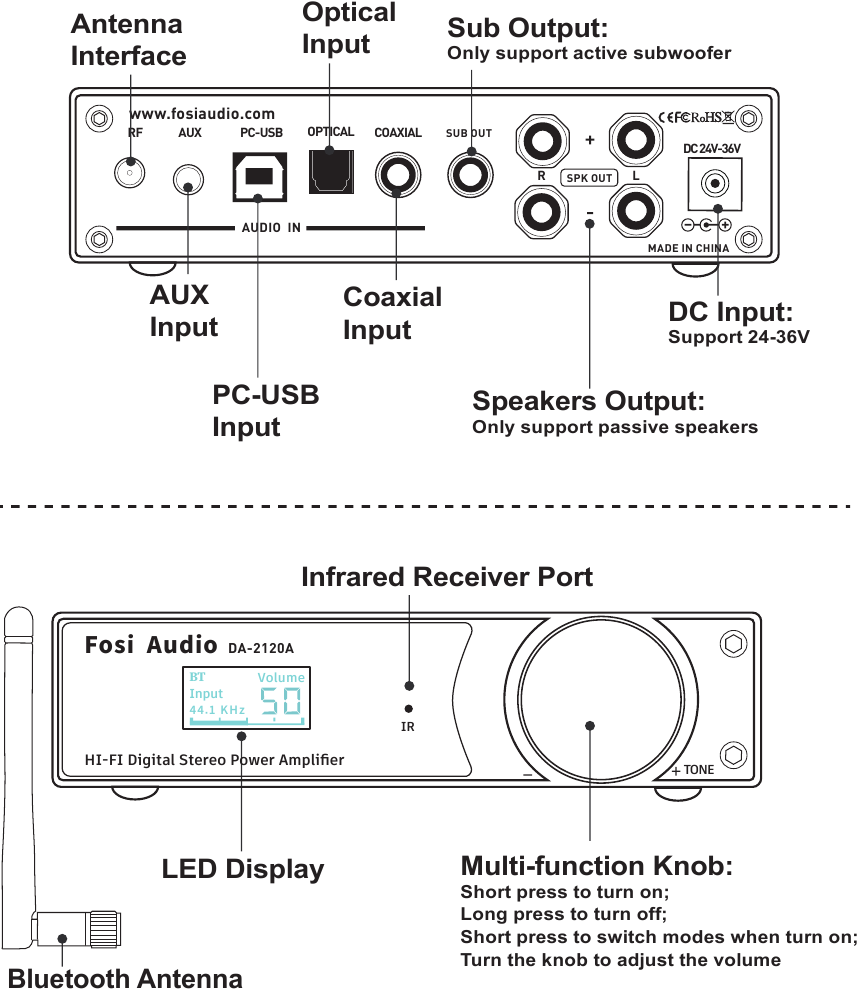

Produktübersicht & Steuerungsfunktionen

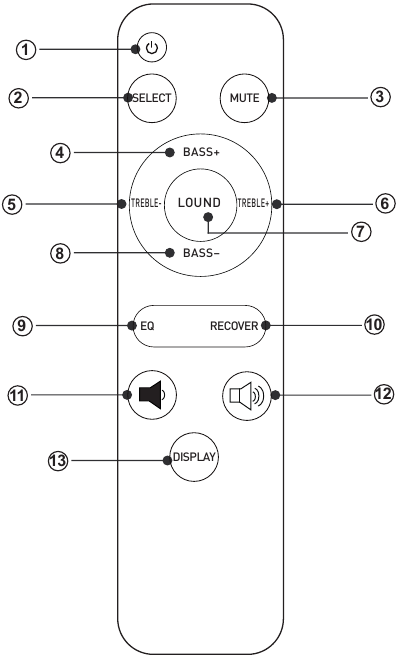

Fernbedienung

Lieferumfang

Fosi Audio DA-2120A *1

Fernbedienung *1

Optisches Kabel *1

PC-USB-Kabel *1

Bluetooth-Antenne *1

DC 24V Netzteil *1

Benutzerhandbuch *1

Schnelleinrichtung

Vorbereitung

Vorbereitung 1: DA-2120A, 24V-Netzteil, passive Lautsprecher, Lautsprecherkabel und Bananenstecker;

Vorbereitung 2: Verbinden Sie den DA-2120A über das Lautsprecherkabel oder Bananenstecker mit den passiven Lautsprechern;

Vorbereitung 3: Verbinden Sie das 24V-Netzteil mit dem DC-Eingang;

Vorbereitung 4: Drücken Sie kurz den Netzschalter, um den DA-2120A Verstärker einzuschalten.

Wie schließt man das Lautsprecherkabel an?

Methode 1:
Abbildung: Anschluss mit blankem Kabel

1. Lösen Sie die Polklemmen (Schraubklemmen);

2. Führen Sie die beiden Enden des Lautsprecherkabels in die Verstärker- und Lautsprecherklemmenöffnungen ein;

3. Ziehen Sie die Polklemmen fest.


Hinweis: Bitte vermeiden Sie, dass die Lautsprecherkabel offen liegen und das Verstärkergehäuse berühren, da dies einen Kurzschlussfehler verursachen kann.

Methode 2:
Abbildung: Anschluss mit Bananensteckern

1. Lösen Sie die Bananensteckerhülse;

2. Lösen Sie die Schraube;

3. Lautsprecherkabel einführen und die Schraube festziehen;

4. Ziehen Sie die Bananensteckerhülse fest;

5. Führen Sie den Bananenstecker in die Polklemmen des Lautsprechers und Verstärkers ein.


Hinweis: Bitte achten Sie darauf, den Kontakt zwischen den beiden Bananensteckern zu vermeiden, um einen Kurzschlussfehler zu verhindern, da einige Bananenstecker ein Metallgehäuse haben.

Bluetooth zum Beispiel

Vorbereitung: Bluetooth-Gerät (z. B. Telefon)

Schritt 1: Drücken Sie den Multifunktionsknopf, um den Bluetooth-Modus auszuwählen, die Anzeige „BT“ blinkt;

Schritt 2: Schalten Sie Bluetooth auf Ihrem Telefon ein und suchen Sie nach: „BT HIFI AUDIO“ oder „Fosi Audio DA2120A“, verbinden Sie sich mit dem DA-2120A, die Anzeige „BT“ leuchtet dauerhaft;

Schritt 3: Öffnen Sie die Audio-Anwendung, spielen Sie ab und genießen Sie!

Optisch zum Beispiel

Vorbereitung: optisches Gerät (z. B. TV), optisches Kabel.

Schritt 1: Verbinden Sie den Fernseher über das optische Kabel mit der optischen Schnittstelle des DA-2120A;

Schritt 2: Drücken Sie den Multifunktionsknopf, um den optischen Modus auszuwählen;

Schritt 3: Stellen Sie den optischen Audioausgang des Fernsehers auf RAW/PCM ein. (HINWEIS: Aufgrund unterschiedlicher TV-Typen geben einige Fernseher standardmäßig Dolby- oder DTS-Sound aus. Der DA-2120A unterstützt Dolby- und DTS-Sound nicht. Bitte wählen Sie RAW/PCM-Sound, da Sie sonst viel Rauschen oder keine Tonausgabe hören.)

Schritt 4: Öffnen Sie die Audio-Anwendung, spielen Sie ab und genießen Sie!

Koaxial zum Beispiel

Vorbereitung: Koaxialgerät (z. B. TV), Koaxialkabel (nicht im Lieferumfang enthalten).

Schritt 1: Verbinden Sie den Fernseher über das Koaxialkabel mit der koaxialen Schnittstelle des DA-2120A;

Schritt 2: Drücken Sie den Multifunktionsknopf, um den koaxialen Modus auszuwählen;

Schritt 3: Stellen Sie den koaxialen Audioausgang des Fernsehers auf RAW/PCM ein.
( HINWEIS: Aufgrund unterschiedlicher TV-Typen geben einige Fernseher standardmäßig Dolby- oder DTS-Sound aus. Der DA-2120A unterstützt Dolby- und DTS-Sound NICHT. Bitte wählen Sie RAW/PCM-Sound, da Sie sonst viel Rauschen oder keine Tonausgabe hören.)

Schritt 4: Öffnen Sie die Audio-Anwendung, spielen Sie ab und genießen Sie!

AUX zum Beispiel

Vorbereitung: AUX-Gerät (z. B. Telefon), 3,5mm- auf 3,5mm-Klinkenkabel (nicht im Lieferumfang enthalten).

Schritt 1: Verbinden Sie das Telefon über das 3,5mm- auf 3,5mm-Klinkenkabel mit der AUX-Schnittstelle des DA-2120A;

Schritt 2: Drücken Sie den Multifunktionsknopf, um den AUX-Modus auszuwählen;

Schritt 3: Öffnen Sie die Audio-Anwendung, spielen Sie ab und genießen Sie!

Fehlerbehebung/Q&A

1. Warum erhalte ich ein lautes Zischen vom Fernseher **SIGNuuml;ber den optischen Eingang?
   • Bitte schalten Sie Dolby/DTS-Audio auf Ihrem Fernseher oder Ihrer TV-App aus, der DA-2120A unterstützt keine Dolby/DTS-Audioeingabe.
2. Kann dieses Produkt mit 220 Volt betrieben werden?
   • Ja, das Netzteil kann mit jeder Wechselspannung von 110V-240V betrieben werden.
3. Unterstützt der DA-2120A Bluetooth 5.0 & aptX?
   • Der DA-2120A unterstützt Bluetooth 5.0 und ist abwärtskompatibel mit 4.2, 4.0 usw. Außerdem unterstützt der DA-2120A Bluetooth aptX.
4. Warum kann ich aptX nicht verwenden, um mich mit dem DA-2120A zu verbinden?
   • Der DA2120A unterstützt aptX, erfordert aber dennoch ein Bluetooth-Gerät (z.B. Mobiltelefon), das ebenfalls aptX unterstützt, um zu funktionieren. Bitte überprüfen Sie, ob aptX auf Ihrem Bluetooth-Gerät aktiviert ist, oder wenden Sie sich an den Kundendienst Ihres Bluetooth-Geräts für weitere Unterstützung.
5. Kann ich Kopfhörer mit diesem Produkt verwenden?
   • Nein, der DA-2120A kann nicht an Kopfhörer angeschlossen werden und unterstützt nur passive Lautsprecher oder einen aktiven Subwoofer-Ausgang.
6. Warum knackt der Ton oder erzeugt viel elektrisches Rauschen?
   • Bitte stellen Sie sicher, dass alle Kabel vollständig in die Geräte eingesteckt sind. Eine unvollständige Verbindung kann dieses Knacken verursachen.
   • Bitte entfernen Sie alle Eingänge und prüfen Sie dann, ob das Knackgeräusch verschwindet oder nicht. Das Knacken könnte von der Audioquelle oder den Eingangskabeln stammen.
   • Wenn Sie nicht das originale werkseitige Standardnetzteil verwenden, ersetzen Sie das Netzteil vor dem Test. Viele Netzteile auf dem Markt haben einen hohen Störkoeffizienten, der zu viel Stromrauschen führen kann.
7. Mein Bluetooth-Gerät kann sich nicht mit dem DA2120A koppeln?
   • Stellen Sie sicher, dass der Bluetooth-Modus des DA2120A eingeschaltet ist und die Anzeige "BT" blinktSIGN** die Anzeige "BT" leuchtet dauerhaft, um anzuzeigen, dass eine Verbindung besteht.
   • Stellen Sie sicher, dass der DA2120A nicht mit anderen Geräten gekoppelt ist.
   • Stellen Sie sicher, dass der Abstand zwischen Ihrem Gerät und dem DA2120A nicht zu groß ist. Versuchen Sie, Ihr Gerät näher an den DA2120A heranzubringen.
   • Stellen Sie sicher, dass sich keine Hindernisse zwischen Ihrem Gerät und dem DA2120A befinden, da Hindernisse die Bluetooth-Reichweite beeinträchtigen.
   • Bitte versuchen Sie, eine andere Bluetooth-Audioquelle zum Testen zu verwenden.
   • Ziehen Sie das Netzteil ab und stecken Sie es wieder ein, starten Sie den DA2120A neu und versuchen Sie dann erneut, die Verbindung herzustellen. Versuchen Sie, ein Mobiltelefon einer anderen Marke zu verwenden.
8. Kein Dolby/DTS-Audio und ich erhalte immer noch Rauschen über den USB-Eingang?
   • Bitte wechseln Sie den USB-Anschluss auf USB 3.0 oder einen hinteren USB-Anschluss und versuchen Sie es erneut, da einige USB-Anschlüsse eine instabile Datenübertragung aufweisen können;
   • Bitte versuchen Sie es mit einem anderen Computer erneut;
   • Bitte ersetzen Sie das PC-USB-Kabel und testen Sie es erneut. Kontaktieren Sie mich für eine Entschädigung, falls das Originalkabel defekt ist;
   • Bitte ändern Sie die Netzteil-Anpassung und testen Sie es erneut, warum? Aufgrund der Alterung des Netzteils kann es zu einer abnormalen Stromversorgung kommen, die weißes Rauschen verursacht. Ich empfehle, es mit 9V-24V zu versorgen.
9. USB-Gerät unter Windows nicht erkannt?
   • Computer-Soundeinstellung: Wählen Sie Start, geben Sie dann Gerätemanager in das Suchfeld ein und wählen Sie dann "Gerätemanager". Erweitern Sie Universal Serial Bus-Controller. Halten Sie das DA-2120A (Digital Hifi Audio) Gerät gedrückt (oder klicken Sie mit der rechten Maustaste darauf) und wählen Sie Deinstallieren.
     Wiederholen Sie dies für jedes zu deinstallierende Gerät.
     Starten Sie Ihren Computer neu.
     Ihre USB-Controller werden automatisch installiert.
   • Bitte versuchen Sie eine andere Computerverbindung.
   • Bitte versuchen Sie eine andere USB 3.0 Schnittstellenverbindung.
   • Bitte versuchen Sie ein anderes USB-Kabel.
10. Warum erhalte ich einen intermittierenden Ton?
    • Bitte wechseln Sie das USB-Kabel zu einem USB 3.0 Port oder einem hinteren USB Port und versuchen Sie es erneut, da einige USB Ports eine instabile Datenübertragung haben;
    • Bitte ersetzen Sie das PC-USB-Kabel und stecken Sie das Netzteil neu ein, um den Verstärker neu zu starten. Kontaktieren Sie den Fosi Audio Kundenservice für eine Entschädigung, falls das Originalkabel defekt ist.
11. Kann dies über USB eingegeben und über optischen Ausgang mit 5.1 Surround ausgegeben werden?
    • Es kann nicht. Die optische Verbindung ist nur ein Eingang, kein Ausgang.
12. Ein Kanal funktioniert nicht?
    • Bitte testen Sie zuerst, ob der Bluetooth- und RCA-Eingang das gleiche Problem haben.
    • Wenn die beiden Modi das gleiche Problem haben, tauschen Sie die Lautsprecherkabel des linken und rechten Kanals oder verwenden Sie andere Lautsprecher und testen Sie dann, ob dieser Kanal immer noch nicht funktioniert;
    • Wenn nur der RCA- oder Bluetooth-Modus nicht funktioniert, ändern Sie die Audioquelle, wechseln Sie das RCA-Kabel und testen Sie erneut, und stellen Sie sicher, dass alle Kabel vollständig in das Gerät eingesteckt sind.
13. Der DA2120A unterstützt Subwoofer, ist es möglich, den Subwoofer direkt anzuschließen?
    • Der Subwoofer-Ausgang kann an einen aktiven/betriebenen Subwoofer oder an einen Subwoofer-Verstärker und dann an einen passiven Subwoofer angeschlossen werden.
14. Kann ich den DA-2120A dauerhaft eingeschaltet lassen? Ist das sicher?
    • Sicher, der DA-2120A ist ein Class-D-Verstärker, der sehr wenig Strom verbraucht, wenn nichts abgespielt wird, und er ist sicher und kann dauerhaft eingeschaltet bleiben.
15. Kann ich das mit dem Verstärker gelieferte Netzteil austauschen, um mehr Leistung zu erhalten?
    • Der DA-2120A wird mit einem 24V 4.5A Netzteil geliefert, das für die meisten Regallautsprecher ausreicht, aber wenn Sie mehr Leistung wünschen, können Sie das Netzteil austauschen. Der Spannungsbereich beträgt DC12-24V, und Sie können ein 24V 6A Netzteil oder mehr verwenden.

Bei Problemen hinterlassen Sie bitte eine Nachricht an die Kundensupport-E-Mail-Adresse: support@fosiaudio.com.
