Performance Tool W54204 Handbuch

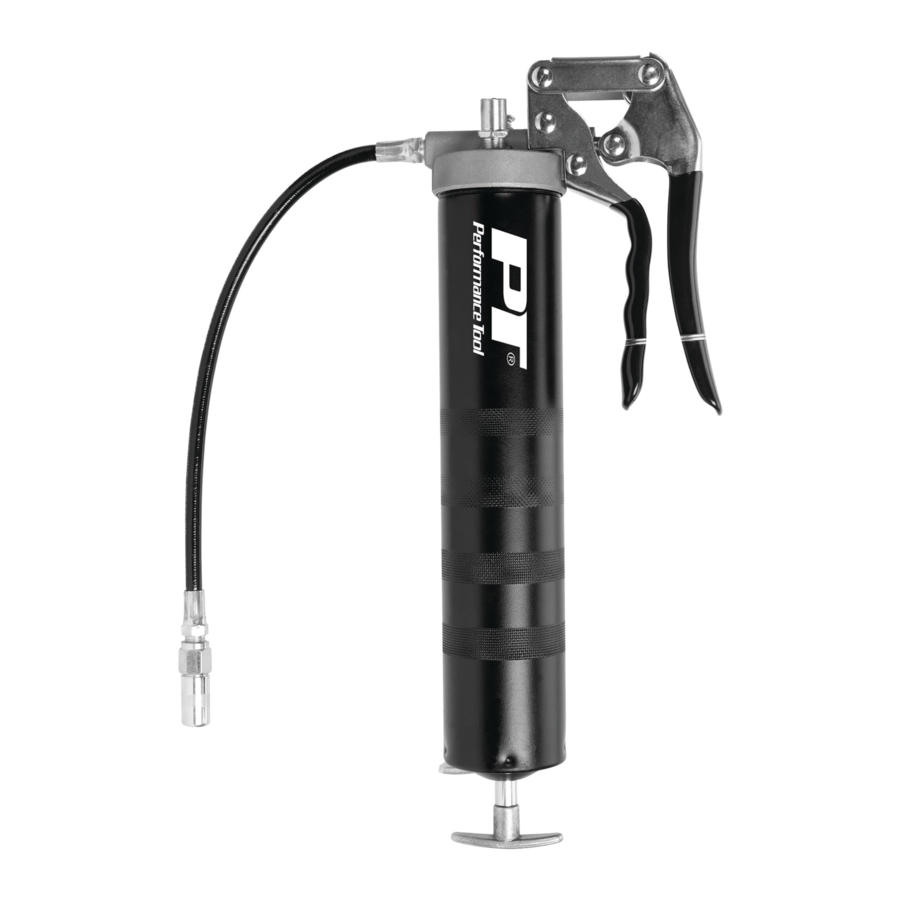

WERKZEUGMERKMALE

LESEN, VERSTEHEN UND BEFOLGEN SIE ALLE ANWEISUNGEN UND WARNHINWEISE, BEVOR SIE DIESES WERKZEUG BEDIENEN. ANDERNFALLS KANN ES ZU PERSONENSCHÄDEN UND/ODER SACHSCHÄDEN KOMMEN UND DIE GARANTIE ERLISCHT.

1. Füllventil
2. 12 Zoll flexibler Schlauch
3. Einstellbare Kupplung
4. Gerändelter Zylinder
5. Sicherungsverschluss
6. T-Griff
7. Entlüftungsventil
8. PVC-Griffe

SPEZIFIKATIONEN

Fassungsvermögen: Lose - 16 oz., Kartusche - 14 oz.

Ladungstyp: 3-fach

Erzeugt bis zu: 12.000 PSI

Fördermenge: 1 oz. / 28 Hübe

Schlauch: 12 Zoll Flex 1/8 Zoll NPT

Technische Daten können ohne vorherige Ankündigung geändert werden.

AUSPACKEN UND PRÜFEN

Öffnen Sie den Karton und packen Sie Ihr neues Produkt sowie die zugehörigen Teile und Zubehörteile aus. Bitte überprüfen Sie es sorgfältig auf Transportschäden. Vergleichen Sie es bitte mit der Abbildung auf dem Karton. Sollten Teile fehlen, rufen Sie bitte den Kundendienst unter 1-800-497-0552 zwischen 6 Uhr morgens und 17 Uhr nachmittags Pacific Time an.

Betreiben Sie dieses Produkt NICHT, wenn es während des Versands, der Handhabung oder durch Missbrauch beschädigt wurde. Betreiben Sie das Produkt erst, nachdem die Teile ersetzt oder der Fehler behoben wurde. Andernfalls kann dies zu schweren Personenschäden oder Sachschäden führen. Alle beschädigten Teile müssen vor der Inbetriebnahme dieses Produkts repariert oder ersetzt werden. Stellen Sie sicher, dass alle Muttern, Schrauben und Anschlüsse fest sitzen, bevor Sie dieses Produkt in Betrieb nehmen.

Bei Fragen oder Hilfsbedarf bezüglich beschädigter oder fehlender Teile wenden Sie sich bitte an unseren Kundendienst unter 1-800-497-0552. Bitte halten Sie beim Anruf die Seriennummer, Modellnummer und das Kaufdatum bereit.

BETRIEB

BEFÜLLEN MIT FETTKARTUSCHE

HINWEIS: Dies ist eine grundlegende Bedienungsanleitung, die verschiedene Modelle von Fettpressen abdeckt. Die Abbildungen unten zeigen möglicherweise nicht exakt Ihre spezifische Fettpresse.

1. Drehen Sie den Kopfverschluss gegen den Uhrzeigersinn und schrauben Sie ihn vom Pressenzylinder ab.

   (Abb. 1)
   HINWEIS: Da ihnen die Schmierung am Gummikolben fehlt, können neue Fettpressen beim ersten Befüllen mit Fettkartuschen schwierig zu laden sein. Tragen Sie beim ersten Gebrauch der Presse eine großzügige Fettschicht auf den Kolben auf. Diese Fettpresse benötigt eine 14 oz. Fettkartusche.
2. Ziehen Sie den Griff vollständig zurück, sodass die Kolbenstange einrastet und verriegelt wird.

   (Abb. 2)

   Das Betätigen der Entriegelung bei leerem Zustand lässt den Griff schnell zurückschnellen.
3. Nachdem Sie die Plastikkappe von der Fettkartusche entfernt haben, tragen Sie eine kleine Menge Fett auf den inneren Rand der Kartusche auf. Dies erleichtert das Einsetzen des Kolbens.

   (Abb. 3)
4. Schieben Sie die Fettkartusche vollständig in den Pressenzylinder, bis der Metallrand fest auf dem Pressenzylinder abdichtet. Entfernen Sie die Klappversiegelung von der Kartusche.

   (Abb. 4)
5. Schrauben Sie den Kopfverschluss etwa zwei Umdrehungen auf, ohne ihn festzuziehen. Lösen Sie die Kolbenstange aus ihrer verriegelten Position und drücken Sie sie hinein. Drücken Sie auf den Griff der Kolbenstange, um den Kolben in die Kartusche zu drücken. Pumpen Sie gleichzeitig den Hebel oder Griff, um eingeschlossene Luft abzulassen. Wenn Fett durch die Entlüftungsöffnungen und den Kopf der Presse austritt, ziehen Sie den Kopfverschluss vollständig am Zylinder fest.
6. Sobald die Presse Fett fördert, drücken Sie vorsichtig die Entriegelung und schieben Sie die Kolbenstange zurück in die Presse.

MASSENBEFÜLLUNG MIT SPENDER

HINWEIS: Gebrauchte Kartuschen müssen vor der Massenbefüllung entfernt werden.

1. Stellen Sie sicher, dass das Füllventil für die Massenbefüllung mit dem Adapter an der Pumpe kompatibel ist.

   (Abbildung 5)
2. Befestigen Sie das Füllventil am Adapter, indem Sie es hineindrücken und leicht drehen.
3. Betätigen Sie den Pumpengriff, während Sie die Presse fest an der Pumpe halten. Während das Fett in den Pressenzylinder gepumpt wird, fährt der Kolbengriff aus. Die Befüllung ist abgeschlossen, wenn die Kolbenstange vollständig ausgefahren ist.
4. Eine leichte Drehung der Presse löst sie von der Pumpe. Drücken Sie die Entriegelung und schieben Sie die Kolbenstange zurück in die Presse.

   KEINE GEBRAUCHTEN KARTUSCHEN NACHFÜLLEN

SAUGFÜLLUNG

HINWEIS: Gebrauchte Kartuschen müssen vor der Saugfüllung entfernt werden.

1. Entfernen Sie den Kopfverschluss der Presse vom Zylinder.
2. Tauchen Sie das offene Ende des Zylinders in einen Fetttrog ein. Stellen Sie sicher, dass der Kolbengriff vollständig eingedrückt ist. Fassen Sie den Zylinder fest an und ziehen Sie den Kolbengriff langsam zurück. Achten Sie darauf, dass die Mündung des Zylinders immer unter der Oberfläche bleibt, damit keine Luft in den Zylinder gelangt.

   (Abbildung 6)
3. Die Befüllung ist abgeschlossen, wenn die Kolbenstange vollständig ausgefahren ist.
4. Befestigen Sie den Kopfverschluss der Presse wieder am Zylinder. Drücken Sie die Entriegelung und schieben Sie die Kolbenstange zurück in die Presse.

HINWEIS: Fettpressen können gelegentlich ihren Vordruck verlieren, da sich Lufteinschlüsse im Fett befinden. In diesem Fall entfernen Sie die eingeschlossene Luft, indem Sie den Kopfverschluss entlüften und das Pumpen fortsetzen.

FEHLERBEHEBUNG

Problem:	Mögliche Ursache:	Lösung:
Die Kupplung passt nicht oder bleibt nicht am Schmiernippel	Die Klemmbacken der Fettkupplung sind zugeschraubt.	Die Kupplung verfügt über verstellbare Klemmbacken. Drehen Sie die Nase der Kupplung, um die 4 inneren Klemmbacken zu öffnen und zu schließen.
Wenn die Presse betätigt wird, entweicht Fett um den Anschluss und/oder die Kupplung herum.	Entweder ist der Anschluss mit verfestigtem Fett verstopft, oder die Kupplung sitzt nicht fest genug am Anschluss.	Die Kupplung ist einstellbar; eine leichte Drehung der Nase öffnet die Klemmbacken. Drehen Sie die Nase in die entgegengesetzte Richtung, um die Verbindung zu festigen. Positiver Druck gewährleistet, dass Fett in den Schmiernippel gelangt und die Kupplung sich nicht löst. Korrekt ausgeführt kann dies verfestigtes Fett entfernen, ohne den Anschluss reinigen zu müssen.
HINWEIS: Drehen Sie den Kupplungskopf, um die Klemmbacken zu öffnen und zu schließen und an verschiedene Anschlussgrößen anzupassen.
Fettpresse pumpt wenig oder kein Fett	Luft ist im Kopf der Fettpresse eingeschlossen.	Schrauben Sie den Zylinder der Fettpresse zwei Umdrehungen ab. Bewegen Sie die Kolbenstange hin und her, um eingeschlossene Luft herauszudrücken. Lassen Sie die Luft ab, indem Sie das Entlüftungsventil drücken oder den Griff pumpen.
	Verstopfter Schlauch.	Entfernen Sie den Schlauch und betätigen Sie die Fettpresse. Wenn die Presse Fett fördert, ist die Presse in Ordnung, und Sie müssen entweder die Verlängerung reinigen oder ersetzen.
	Fett zu dick oder kalt.	Lagern Sie Fettpresse und Fett vor extremer Kälte geschützt, am besten bei Raumtemperatur.

SICHERHEITSRICHTLINIEN / DEFINITIONEN

Diese Bedienungsanleitung dient zu Ihrem Vorteil. Bitte lesen und befolgen Sie die darin beschriebenen Schritte zu Sicherheit, Installation, Wartung und Fehlerbehebung, um Ihre Sicherheit und Zufriedenheit zu gewährleisten. Der Inhalt dieser Bedienungsanleitung basiert auf den zum Zeitpunkt der Veröffentlichung verfügbaren neuesten Produktinformationen. Der Hersteller behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Produktänderungen vorzunehmen.

Lesen und verstehen Sie diese gesamte Bedienungsanleitung, bevor Sie versuchen, dieses Produkt zu montieren, zu installieren, zu betreiben oder zu warten. Die Nichtbeachtung der Anweisungen kann zu schweren Personenschäden und/oder Sachschäden führen!

Die folgenden Signalwörter werden verwendet, um Sicherheitshinweise hervorzuheben, die bei der Verwendung dieses Produkts zu beachten sind:

GEFAHR: Weist auf eine unmittelbar gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen FÜHREN WIRD.

WARNUNG: Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen FÜHREN KÖNNTE.

VORSICHT: Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen FÜHREN KANN.

HINWEIS: Weist auf wichtige Informationen hin, deren Nichtbeachtung zu Schäden am Gerät FÜHREN KANN.

ALLGEMEINE SICHERHEIT

• Halten Sie den Bereich sauber und gut beleuchtet. Überfüllte oder dunkle Bereiche können Unfälle verursachen.
• Seien Sie sich bewusst, was Sie tun, und verwenden Sie das Werkzeug mit gesundem Menschenverstand. Verwenden Sie kein Werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit bei der Verwendung eines Werkzeugs kann zu schweren Personenschäden führen.
• Verwenden Sie Sicherheitsausrüstung. Tragen Sie immer einen Augenschutz. Sicherheitsausrüstung wie Staubmasken, rutschfeste Sicherheitsschuhe, Helme oder Gehörschutz, unter den entsprechenden Bedingungen verwendet, reduziert das Verletzungsrisiko.
• Übereilen Sie nichts. Sorgen Sie jederzeit für einen sicheren Stand und Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Werkzeugs in unerwarteten Situationen.
• Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
• Halten Sie das Werkzeug von Kindern fern und erlauben Sie Personen, die mit der Bedienung des Werkzeugs nicht vertraut sind, nicht, es zu benutzen. Werkzeuge sind in den Händen unerfahrener Benutzer gefährlich.
• Verwenden Sie ein Werkzeug niemals für einen anderen als den vorgesehenen Zweck.
