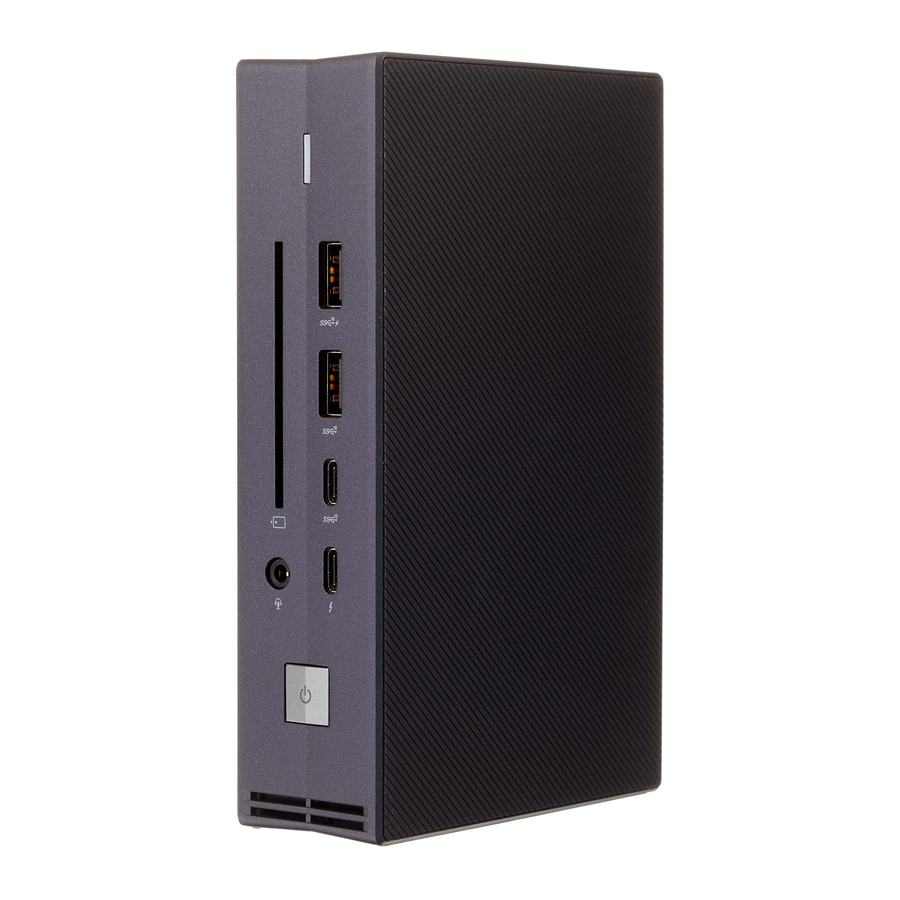

Asus SimPro Dock 2 Handbuch
Inhalt
Informationen zum Netzadapter
- Eingangsspannung: 100-240Vac
- Eingangsfrequenz: 50-60Hz
- Nennausgangsstrom: 9A max. (180W)
- Nennausgangsspannung: 20V

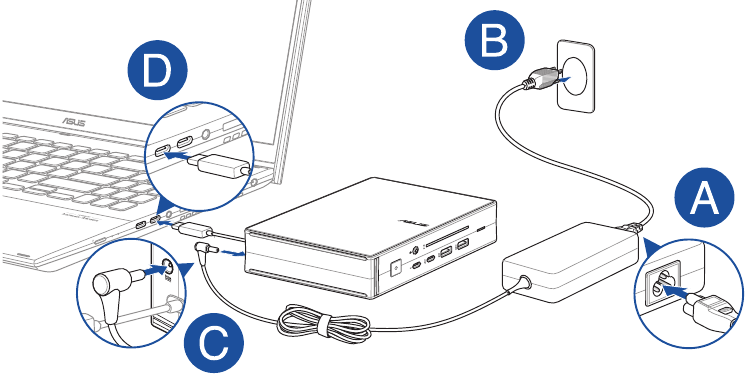

Befolgen Sie die Schritte zur Verwendung Ihres Produkts
- Schließen Sie das Netzkabel an den AC/DC-Adapter an.
- Stecken Sie den AC-Netzadapter in eine 100V~240V Stromquelle.
- Schließen Sie den Gleichstromstecker an den Stromeingangsanschluss (DC) Ihrer SimPro Dock 2 an.
- Verbinden Sie das USB Type-C/Thunderbolt 3-Kabel mit Ihrem Notebook-PC. (Unterstützte Ausgabe: 5V/3A, 9V/3A, 15V/3A, 20V/4.8A)
- Gehen Sie zu https://www.asus.com/Laptops/Accessories/All-series/ASUSSimPro-Dock-2/HelpDesk_BIOS/, um das neueste SimPro Dock 2 Tool und die Firmware auf Ihrem Notebook-PC herunterzuladen und zu installieren, bevor Sie Ihre SimPro Dock 2 zum ersten Mal verwenden.
Lieferumfang
- SimPro Dock 2 x 1
- 180W Adapter x 1
- Benutzerhandbuch x 1
- Garantiekarte x 1

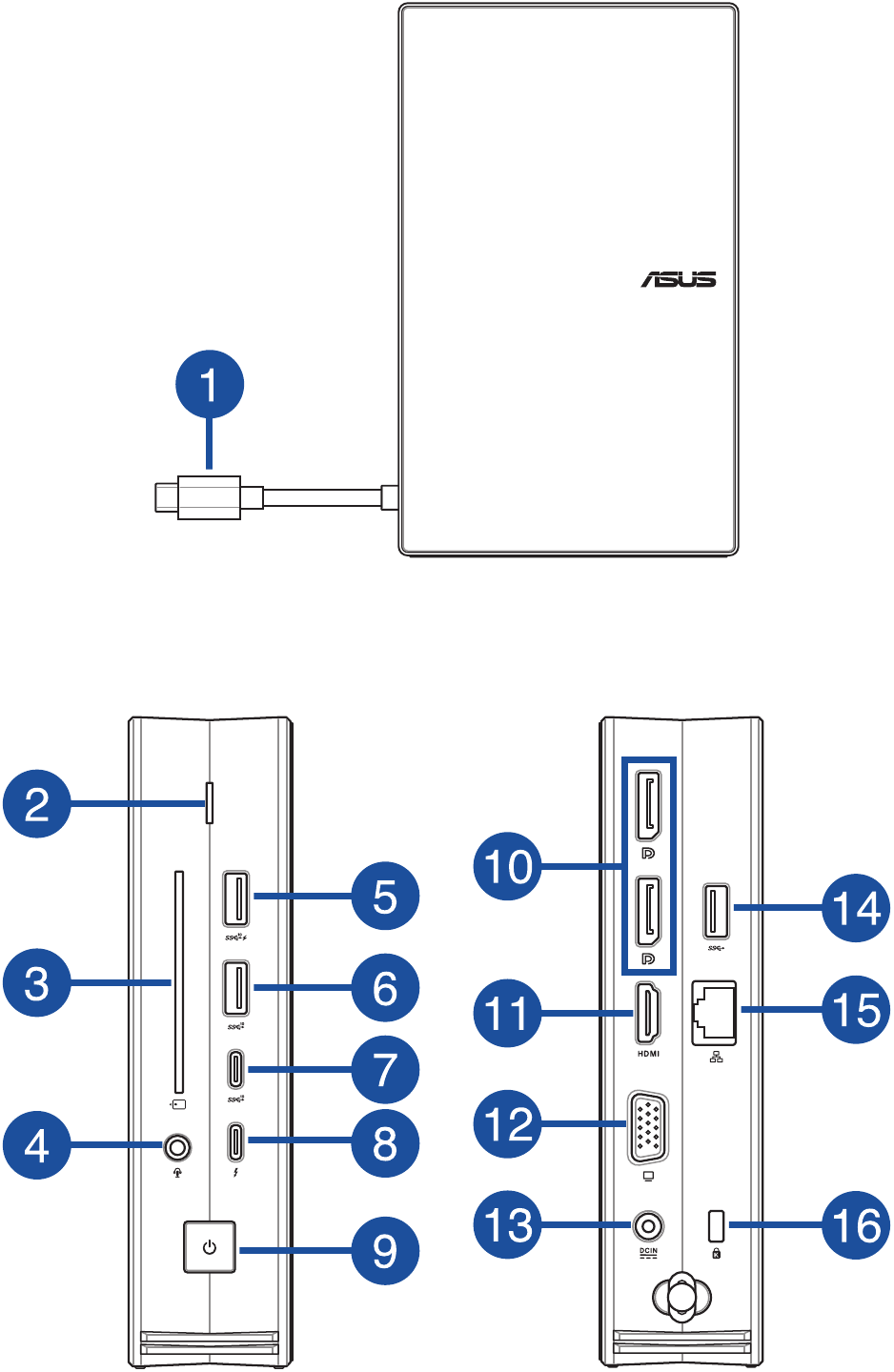

Hardware-Schnittstelle
- USB Type-C/Thunderbolt 3-Kabel
- Docking-Stromanzeige
- Smartcard-Lesegerät
- Kopfhörer-/Headset-Buchse
- USB 3.2 Gen 2-Anschluss mit USB Charger+
- USB 3.2 Gen 2-Anschluss
- USB 3.2 Gen 2 Type-C-Anschluss
- Thunderbolt 3-Anschluss
- Netzschalter/Notebook-PC-Statusanzeige
- DisplayPort
- HDMI 2.0-Anschluss
- VGA-Anschluss
- Stromeingangsanschluss (DC)
- USB 3.2 Gen 1-Anschluss
- LAN-Anschluss
- Kensington-Sicherheitsschlitz
HINWEIS:
- Die Unterstützung der Stromversorgung und externer Displays variiert je nach Notebook-PC-Modell. Besuchen Sie die ASUS-Website für die Kompatibilitätsliste.
- Verbinden Sie SimPro Dock 2 mit Ihrem Notebook-PC für gleichzeitige Status-LED-Anzeige, Ein-/Ausschalten über den Netzschalter und Stromversorgung (max. 120W). Die unterstützten Funktionen variieren je nach Notebook-PC-Modell. Besuchen Sie die ASUS-Website für die Kompatibilitätsliste.
- Verwenden Sie nur das mitgelieferte Netzteil, um den Akku zu laden und Ihr Notebook-PC mit Strom zu versorgen.
- Um alle Funktionen der SimPro Dock 2 nutzen zu können, stellen Sie sicher, dass Ihr Notebook-PC die Intel Thunderbolt-Technologie unterstützt.
