Einleitung

Erläuterung der in dieser Bedienungsanleitung und/oder am Gerät verwendeten Symbole und Signalwörter:

Bedienungsanleitung beachten

Risiko für Körper- oder Todesverletzungen bei Kindern!

Achtung - Gefahr! Sicherheitsanweisungen und Warnungen befolgen!

Gerät und Verpackung umweltgerecht entsorgen!

Dieses Gerät entspricht den EU-Richtlinien

Hinweis:
Diese Anleitung bezeichnet die Starthilfekabel auch als Kabel.

Normaler Gebrauch

Die Starthilfekabel werden verwendet, um ein Fahrzeug mit entladener Batterie durch Überbrückung mit einer geladenen Batterie (Starthilfebatterie) zu starten.

Dieses Gerät ist nicht für die Verwendung durch Kinder oder Personen mit eingeschränkten geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Fachwissen bestimmt. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Jede andere Verwendung oder Modifikation des Geräts gilt als unsachgemäß und birgt erhebliche Risiken.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Verwendung entstehen.

Inhalt

Überprüfen Sie den Inhalt sofort nach dem Öffnen der Verpackung. Überprüfen Sie das Produkt und alle Teile auf Beschädigungen. Verwenden Sie kein defektes Produkt oder defekte Teile.

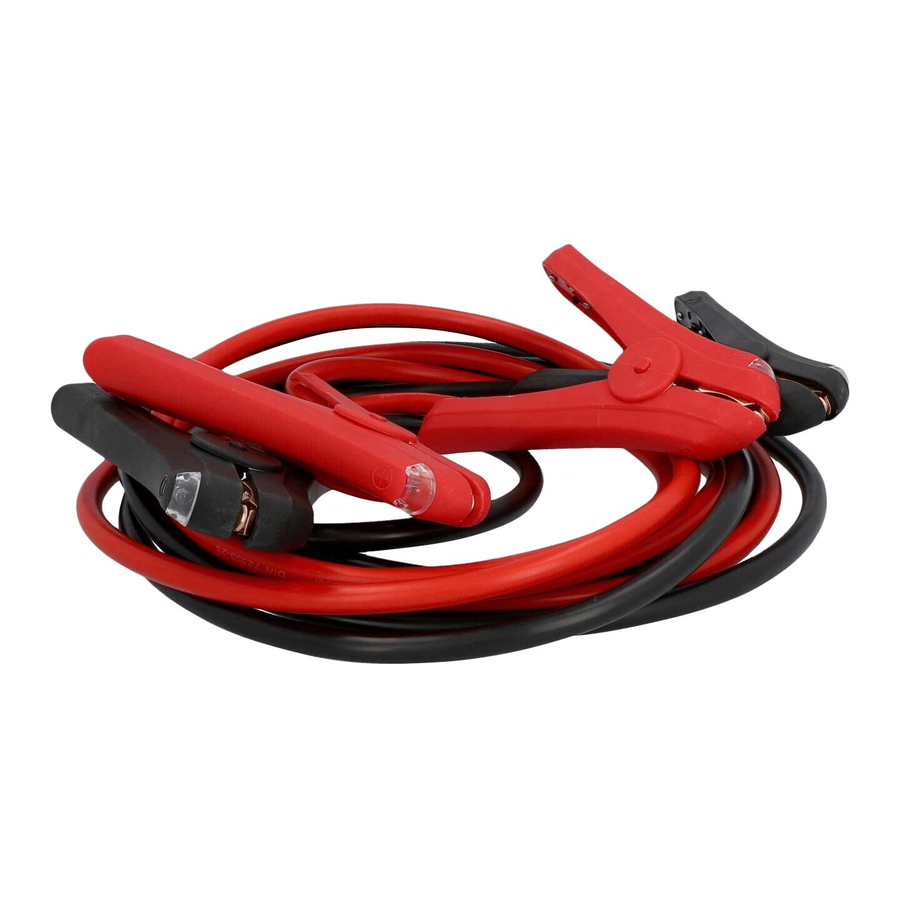

• Starthilfekabel
• Tasche
• Gebrauchsanweisung

Bitte geben Sie alle relevanten Unterlagen an andere Benutzer weiter!

Technische Daten

Die Starthilfekabel erfüllen die Anforderungen der DIN 72553 und sind für Bordnetzspannungen von 12 V geeignet. Die Kabel bestehen aus isolierten, kupferkaschierten Aluminiumdrähten mit vollisolierten Polklemmen.

Typ	DIN 25
Artikel-Nr.	10648
Querschnitt* Länge	25 mm2 / 2 x 3.5 m
Für Hubraum bis	Benzin: 5500 cm3 Diesel: 3000 cm3
Batterien	8 x LR 1130 (LR 54) (2 pro Klemme)

* Die elektrische Leitfähigkeit entspricht der eines Kupferkabels dieses Querschnitts.

Sicherheit

Allgemeine Sicherheitshinweise
Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der nachstehend aufgeführten Anweisungen und Sicherheitshinweise kann zu Sachschäden, Verletzungen oder zum Tod führen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für zukünftige Bezugnahme auf.

Geben Sie die Dokumentation auch an andere Benutzer und nachfolgende Besitzer des Geräts weiter!

Lebensgefahr für Säuglinge und Kinder! Erstickungs- oder Strangulationsgefahr! Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. Kinder können die mit der Verwendung dieses Produkts verbundenen Risiken nicht einschätzen! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial, da dies zum Ersticken führen kann. Erlauben Sie Kindern nicht, mit den Komponenten oder Befestigungselementen zu spielen, da diese verschluckt werden und zum Ersticken führen könnten.

Beschädigte Kabel können einen tödlichen Stromschlag verursachen. Stellen Sie die Verwendung ein, wenn die Kabel beschädigt sind.

• Unsachgemäße Handhabung der Starthilfekabel kann zu schweren Verletzungen und Schäden führen.
• Reparaturen müssen von einem qualifizierten Fachmann durchgeführt werden

Der Hersteller ist nicht verantwortlich für Schäden, die durch Folgendes verursacht werden:

• Unsachgemäße Verwendung.
• Äußere Gewalt, Beschädigung des Geräts und/oder Beschädigung von Geräteteilen durch mechanische Einwirkung oder Überlastung.
• jede Art von Modifikation am Gerät.
• Verwendung des Geräts für Zwecke, die nicht in dieser Bedienungsanleitung beschrieben sind.
• Folgeschäden, die durch nicht bestimmungsgemäßen und/oder unsachgemäßen Gebrauch und/oder defekte Batterien verursacht werden.
• Feuchtigkeit und/oder unzureichende Belüftung.
• Das unbefugte Öffnen des Geräts.

Dies führt zum Erlöschen der Garantie.

Explosions- und Brandgefahr

• Zündquellen (z.B. brennende Zigaretten) von der Batterie fernhalten.
• Die Arbeitsbatterie muss die gleiche Spannung (V) und Kapazität (Ah) wie die entladene Batterie haben (siehe Spezifikation auf der Batterie).
• Verwenden Sie die Starthilfekabel niemals in explosionsgefährdeten Umgebungen.
• Gefrorene Batterien vor dem Starten auftauen.
• Der Hubraum des Fahrzeugs muss innerhalb des zugelassenen Bereichs der Starthilfekabel liegen.
• Die entladene Batterie muss an die Bordstromversorgung angeschlossen sein.

Risiko von Verätzungen!

• Verletzungsgefahr für das Auge. Tragen Sie eine Schutzbrille und beugen Sie sich nicht über die Batterie. Der Elektrolyt in der entladenen Starterbatterie bleibt auch bei niedrigen Temperaturen flüssig.

Stromschlaggefahr!

• Lassen Sie die beteiligten Klemmen nicht in Berührung kommen.
• Lassen Sie niemals die Kontakte des an den Pluspol der Batterie angeschlossenen Kabels mit elektrisch leitenden Fahrzeugteilen in Berührung kommen.
• Die Fahrzeugkarosserien dürfen nicht in Kontakt kommen.

Verletzungsgefahr!

• Verändern oder manipulieren Sie das Produkt nicht, da dies das Verletzungsrisiko erhöht.

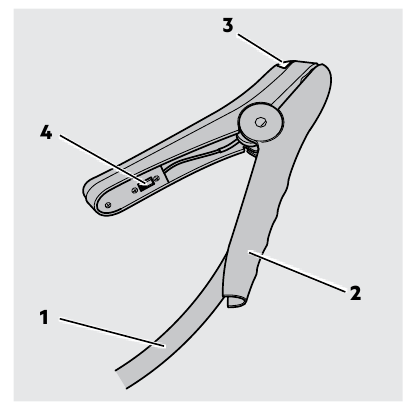

Produktübersicht

1. Starthilfekabel
2. Klemmen
3. LED-Licht
4. Schalter

Starthilfe

Vorbereitungen

1. Beachten Sie die Hinweise zur Starthilfe in den Bedienungsanleitungen der Fahrzeuge.
2. Ziehen Sie die Feststellbremse an beiden Fahrzeugen an.
3. Schalten Sie den Schalthebel auf Neutral, bei Automatikgetrieben auf P.
4. Schalten Sie die Zündung an beiden Fahrzeugen und alle Geräte aus.
5. Trennen Sie die entladene Batterie nicht vom elektrischen System des Fahrzeugs.

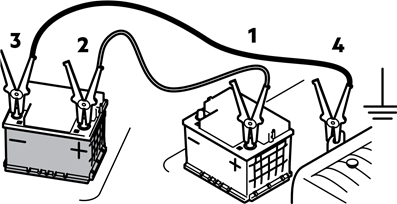

Anschließen

Platzieren Sie die Starthilfekabel so, dass sie sich nicht in beweglichen Teilen im Motorraum verfangen.

Schließen Sie die Polklemmen der Kabel in der folgenden Reihenfolge an:

1. Pluskabel (rot) an den Pluspol der entladenen Batterie.
2. Pluskabel (rot) an den Pluspol der geladenen Batterie.
3. Minuskabel (schwarz) an den Minuspol der geladenen Batterie.
4. Minuskabel (schwarz) an den Minuspol der entladenen Batterie oder an eine geeignete Masse (z.B. Motorblock) am Fahrzeug.

Schließen Sie diesen Massepunkt so weit wie möglich von der Batterie entfernt an die Fahrzeugmasse an, um die Entzündung von möglicherweise vorhandenem explosivem Gas zu vermeiden.

Starten

1. Starten Sie den Motor des Spenderfahrzeugs und lassen Sie ihn mit mittlerer Motordrehzahl laufen.
2. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie (Startversuch max. 15 Sekunden – warten Sie mindestens eine Minute zwischen weiteren Startversuchen).
3. Nachdem der Motor des Fahrzeugs mit der entladenen Batterie erfolgreich gestartet wurde, warten Sie 2 bis 3 Minuten, bis er ruhig läuft.

Abklemmen

Hinweis:
Bevor Sie die Starthilfekabel abklemmen, sollten die Heck- und Frontscheibenheizung im Fahrzeug mit der entladenen Batterie eingeschaltet werden (Fahrzeugbeleuchtung nicht einschalten). Dies reduziert mögliche Spannungsspitzen während des Abklemmens und verhindert Schäden an elektrischen Teilen.

Beim Abklemmen der Starthilfekabel achten Sie darauf, dass diese nicht mit beweglichen Teilen des Motors in Berührung kommen.

1. Minuskabel (schwarz) vom Massepunkt des Fahrzeugs mit entladener Batterie.
2. Minuskabel (schwarz) vom Minuspol der geladenen Batterie.
3. Pluskabel (rot) in beliebiger Reihenfolge

Fahren Sie nach der Starthilfe mit dem liegengebliebenen Fahrzeug eine längere Strecke, um die Batterie zu laden. Sie können die Batterie auch mit einem Ladegerät aufladen.

Verwendung des LED-Lichts

Stellen Sie den Schalter (4) auf Position "I", um das LED-Licht an den Klemmen einzuschalten. Stellen Sie den Schalter (4) auf Position "0", um das LED-Licht auszuschalten.

REINIGUNG, PFLEGE UND WARTUNG

Halten Sie die Kabel stets sauber und überprüfen Sie die Starthilfekabel vor jedem Gebrauch auf Beschädigungen. Verwenden Sie keine beschädigten Starthilfekabel (z.B. ausgefranste Kabel, gebrochene oder verschweißte Polklemmen). Bitte kontaktieren Sie Ihren Händler oder einen qualifizierten Fachmann bei Schäden, Reparaturen oder anderen Produktproblemen.

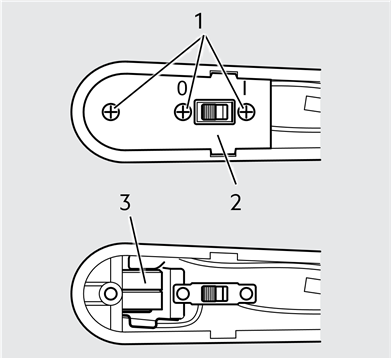

Batteriewechsel des LED-Lichts

1. Schrauben Sie die Schrauben (1) mit einem passenden Kreuzschlitzschraubendreher von der Abdeckung (2) ab.
2. Entfernen Sie die Abdeckung (2).
3. Ersetzen Sie die Batterien (3). Achten Sie beim Einlegen der Batterien auf die richtige Polarität.
4. Bringen Sie die Abdeckung (2) wieder an.
5. Ersetzen Sie bei Bedarf die Batterien in der anderen Klemme. Die Klemmen sind nun wieder einsatzbereit.

Service

Sollten Sie trotz des Studiums dieser Bedienungsanleitung Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, wenden Sie sich bitte an Ihren Fachhändler.

Abbildungen können geringfügig vom Produkt abweichen. Änderungen am Produkt im Zuge des technischen Fortschritts bleiben vorbehalten. Dekoration nicht enthalten.
