Einleitung
Dieses Dokument enthält Anweisungen zum Entfernen eines Systemlüftermoduls und zum Installieren eines Ersatzmoduls in Ihrer SonicWall Netzwerksicherheits-Appliance. Die SonicWall NSsp und High-End NSa Appliances enthalten zwei oder drei Lüfter, die von der Rückseite der Appliance zugänglich sind. Die mehreren Lüftermodule gewährleisten die Systemtemperaturregelung.
HINWEIS: Es ist nicht notwendig, die Stromversorgung vor dem Austausch eines Lüfters zu trennen.
Mögliche Gefahr durch Lüfter.

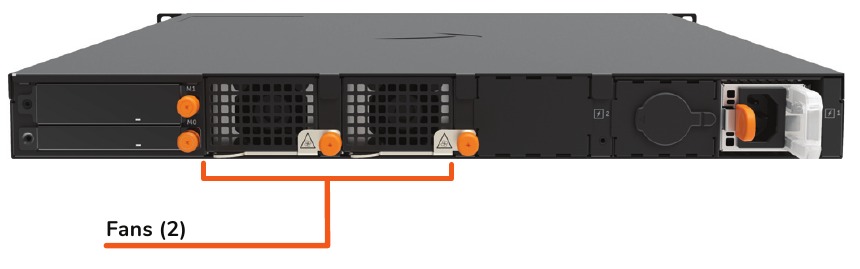

NSa mit zwei Lüftern Rückansicht

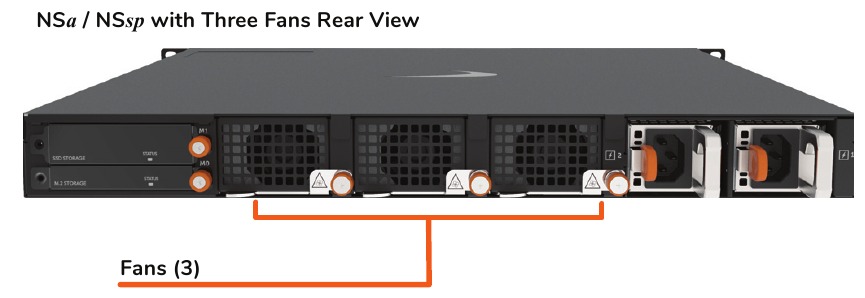

NSa / NSsp mit drei Lüftern Rückansicht

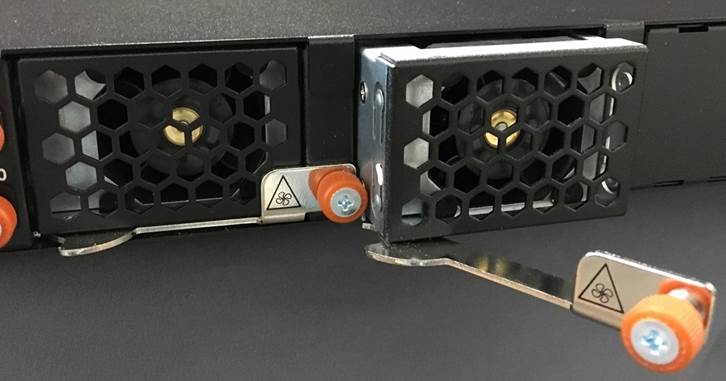

Entfernen des Systemlüfters aus der Appliance
So entfernen Sie ein Lüftermodul aus der SonicWall Appliance:
- Lösen Sie die Halteschraube bei Bedarf mit den Fingern oder einem Kreuzschlitzschraubendreher.
- Merken Sie sich die Ausrichtung des Lüfters in der Appliance und ziehen Sie den Griff ganz auf, bis er gerade nach hinten zeigt. Dadurch werden die Kontakte des Lüfters gelöst.
- Warten Sie einige Sekunden, bis der Lüfter zum Stillstand gekommen ist.
- Ziehen Sie das Lüftermodul nach außen, um es vollständig aus der Appliance zu entfernen, und legen Sie es dann beiseite.
Einsetzen eines Systemlüfters in die Appliance
Führen Sie KEINE anderen Gegenstände als das Lüftermodul in die Appliance ein.
So installieren Sie ein neues Lüftermodul in der SonicWall Appliance:
- Bei ausgeschalteter Appliance stecken Sie das Lüftermodul in den leeren Steckplatz, wobei Sie die gleiche Ausrichtung verwenden, die Sie beim Entfernen des defekten Moduls beachtet haben.
- Drücken Sie das Lüftermodul fest an seinen Platz, bis es vollständig sitzt und einrastet.
- Führen Sie die Halteklammer über das Lüftermodul zurück und ziehen Sie die Halteschraube mit einem Schraubendreher fest, um die Klammer sicher zu befestigen.
- Bestätigen Sie, dass der neue Lüfter ordnungsgemäß funktioniert.
Dieser Lüfter ist nur für die unten angegebenen SonicWall Appliances bestimmt. Die Verwendung dieses Lüfters mit einer SonicWall Appliance, die nicht zugelassen ist, führt zum Erlöschen der Garantie für diese Appliance. Dieser Lüfter wird als Ersatzlüfter "wie besehen" und ohne jegliche Garantie bereitgestellt.
Dieser Lüfter, 01-SSC-0025 SONICWALL HIGH-END NSA NSSP SERIES FAN FRU, ist zugelassen für die Verwendung mit:
SonicWall NSsp 13700 und NSsp Modelle mit niedrigerer Nummerierung
SonicWall NSa 4700 und höhere NSa x700 Modelle
SonicWall NSa 4650 und höhere NSa xx50 Modelle
Für Informationen und verwandte Dokumente siehe die folgende Webseite: https://www.sonicwall.com/support
Legende
Ein WARNUNG-Symbol weist auf ein potenzielles Risiko für Sachschäden, Personenschäden oder Tod hin.
Ein VORSICHT-Symbol weist auf mögliche Hardwareschäden oder Datenverlust hin, wenn die Anweisungen nicht befolgt werden.
WICHTIG, HINWEIS, TIPP, MOBIL oder VIDEO: Ein Informationssymbol weist auf unterstützende Informationen hin.
