SonicWALL TZ300, TZ300 Wireless Handbuch

TZ300 / TZ300W Vorder- und Rückseiten

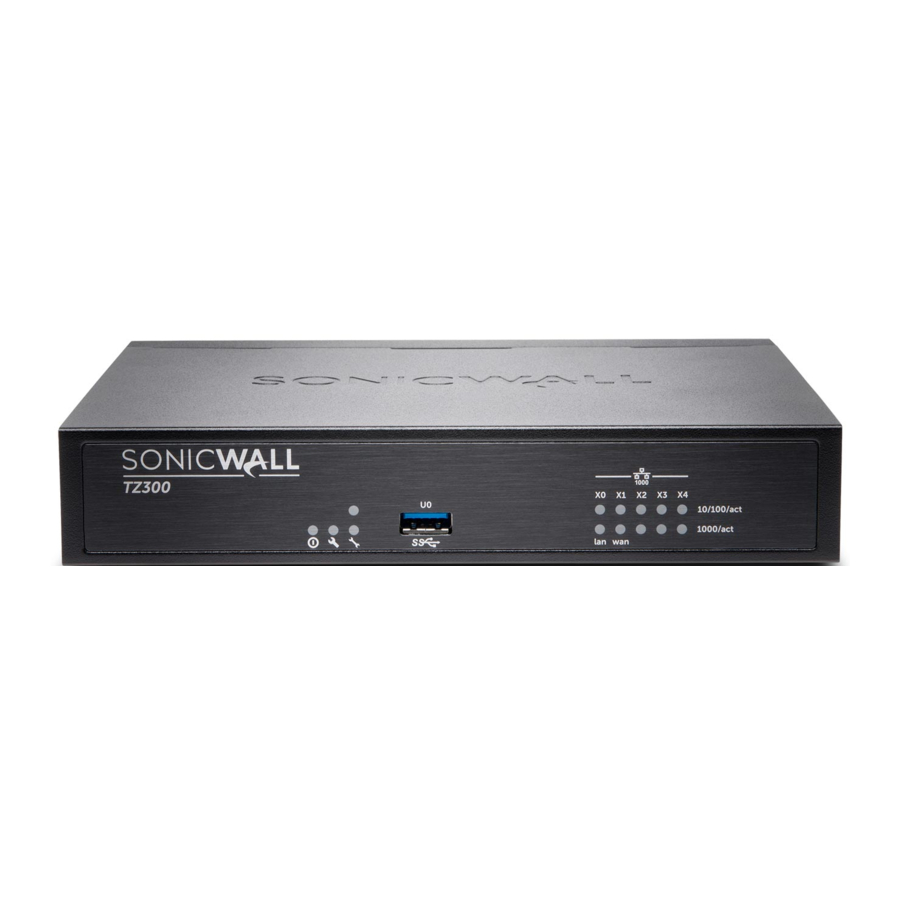

Vorderseite

Rückseite

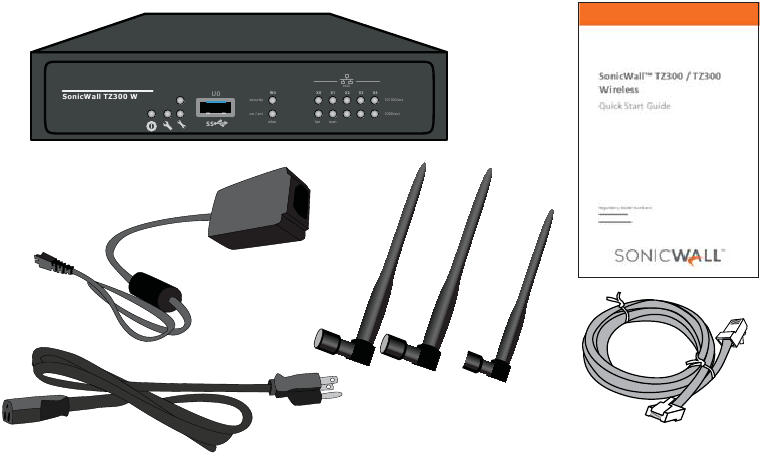

Lieferumfang überprüfen

Stellen Sie sicher, dass Ihr Paket die folgenden Inhalte aufweist:

• SonicWall Gerät
• Antennen (3) (nur TZ300 Wireless Gerät)
• Ethernet-Kabel
• Standard-Netzteil
• Standard-Netzkabel
• Kurzanleitung

HINWEIS: Das mitgelieferte Netzkabel ist nur für die Verwendung in bestimmten Ländern oder Regionen zugelassen. Vergewissern Sie sich vor der Verwendung eines Netzkabels, dass es für Ihren Standort zugelassen ist.

Einschalten

• Schließen Sie die Antennen an das Gerät an.
  HINWEIS: Die mittlere Antenne ist gekennzeichnet und nur mit der Schraube für die mittlere Antenne kompatibel. (nur TZ300 Wireless Gerät)
• Verbinden Sie das Netzteil mit dem Gerät und mit dem Netzkabel. Stecken Sie das Netzkabel in eine geeignete Steckdose (100–240 Volt Wechselstrom).

• Das TZ-Gerät schaltet sich ein, und die Test-LED blinkt während der Startsequenz.


Verwenden Sie nur das mitgelieferte Netzteil mit diesem Gerät. Verwenden Sie kein beschädigtes oder von einem anderen Gerät stammendes Netzteil.

Schnittstellen verbinden

• Verbinden Sie die WAN-Schnittstelle (X1) mit Ihrer Internetverbindung unter Verwendung eines Standard-Ethernet-Kabels.
• Verbinden Sie die LAN-Schnittstelle (X0) mit Ihrem Computer unter Verwendung eines Standard-Ethernet-Kabels.


Setup-Assistenten ausführen

• Navigieren Sie in Ihrem Webbrowser zu https://192.168.168.168 .

  TIPP: Ihr Computer sollte DHCP-IP-Adressierung verwenden.
• Klicken Sie auf den Link in "To launch the SonicWall Setup Wizard, click here." (Um den SonicWall Setup-Assistenten zu starten, klicken Sie hier.)

• Der SonicOS Startup Guide wird geöffnet.

• Klicken Sie auf Next (Weiter) und folgen Sie den Anweisungen auf den folgenden Seiten des Startup Guide.
• Geben Sie die Administrator-Anmeldeinformationen des TZ-Geräts ein, um das Passwort zu ändern, falls gewünscht. Klicken Sie auf Next (Weiter).
  HINWEIS: Die Standard-Administrator-Anmeldeinformationen sind
  Benutzername: admin
  Passwort: password
• Die automatischen WAN-IP-Einstellungen werden angezeigt. Klicken Sie auf Next (Weiter).

  HINWEIS: Für die manuelle Konfiguration lesen Sie bitte den neuesten SonicOS Administration Guide.
• Die neue IP-Konfiguration wird angezeigt. Klicken Sie auf Done (Fertig).

Wireless LAN-Einstellungen konfigurieren

• Melden Sie sich an Ihrem TZ-Gerät an und klicken Sie auf das Symbol Wizards (Assistenten).
• Wählen Sie das Optionsfeld für den Wireless Guide (Drahtlos-Assistenten) aus.

• Klicken Sie auf Next (Weiter) und folgen Sie den Anweisungen im Wireless Guide (Drahtlos-Assistenten). Weitere Informationen und vollständige Verfahren finden Sie im neuesten SonicOS Administration Guide.

Bei internationalen (nicht-USA oder Japan) TZ Wireless-Geräten werden Sie aufgefordert, einen Ländercode auszuwählen, wenn Sie den Wireless Guide (Drahtlos-Assistenten) verwenden oder wenn Sie zuerst zur Seite Wireless > Settings (Drahtlos > Einstellungen) navigieren. Stellen Sie sicher, dass Sie den Ländercode für das Land auswählen, in dem das Gerät eingesetzt wird, auch wenn Sie sich derzeit nicht in diesem Land befinden.

Wenn Sie den Ländercode für Kanada auswählen, kann dieser nur durch Kontaktaufnahme mit dem SonicWall Support geändert werden.

Produkt registrieren

• Navigieren Sie mit Ihrem Browser zur LAN-IP-Adresse des Geräts (Standard: https://192.168.168.168) und melden Sie sich mit den Administrator-Anmeldeinformationen an.
• Klicken Sie auf Register (Registrieren) auf der Seite System > Status (System > Status) im Bereich Security Services (Sicherheitsdienste).
  TIPP: Die Registrierung des Geräts über SonicOS erfordert, dass die DNS-Servereinstellungen auf der WAN-Schnittstelle (X1) konfiguriert sind.
• Melden Sie sich mit Ihrem MySonicWall-Kontonamen und -Passwort an. Wenn Sie kein MySonicWall-Konto haben, klicken Sie auf den Link Create MySonicWall account (MySonicWall-Konto erstellen), um ein Konto zu erstellen.

• MySonicWall ruft die notwendigen Informationen direkt vom TZ-Gerät ab. Nach Abschluss sehen Sie eine Meldung, dass die Registrierung abgeschlossen wurde. Klicken Sie auf Continue (Weiter).

  HINWEIS: Ihr Gerät muss registriert sein, um die neueste Firmware herunterzuladen.

Neueste Firmware herunterladen

• Navigieren Sie in einem Webbrowser zu http://www.mysonicwall.com
• Klicken Sie auf Downloads (Downloads) und wählen Sie TZ300 oder TZ300 W Firmware aus dem Dropdown-Menü Software Type (Softwaretyp) aus.
• Klicken Sie auf den Link für die gewünschte Firmware und speichern Sie die Datei an einem Speicherort auf Ihrem Computer.
• Navigieren Sie auf dem TZ-Gerät zur Seite System > Settings (System > Einstellungen). Klicken Sie auf die Schaltfläche Upload New Firmware (Neue Firmware hochladen).
• Klicken Sie auf die Schaltfläche Browse (Durchsuchen), um die gerade heruntergeladene Firmware auszuwählen.
• Klicken Sie auf Upload (Hochladen) und warten Sie, bis der Upload abgeschlossen ist.
• Klicken Sie in der Firmware Management Table (Firmware-Verwaltungstabelle) auf das Symbol Boot (Starten) für Ihre neue Firmware.

Montage des TZ-Geräts

Montieren Sie das Gerät nicht an der Decke; es ist nicht für eine sichere Deckenmontage ausgelegt. Für die optionale Wandmontage benötigen Sie:

• Schraubendreher
• Bohrmaschine mit geeignetem Bohrer
• Für die Montage an Trockenbauwänden:
  • Zwei Flachkopfschrauben Nr. 6, 1 Zoll lang (7 mm Kopfdurchmesser, 25 mm lang)
  • Zwei Wanddübel
• Für die Montage an Massivholz oder Metall:
  • Zwei Flachkopf-Holz- oder Maschinenschrauben Nr. 6, 1 Zoll lang (7 mm Kopfdurchmesser, 25 mm lang)

Zur Wandmontage des Geräts:

1. Bohren Sie zwei Löcher im Abstand von 4,5 Zoll (11,5 cm) in die Wand, an der Sie das Gerät montieren möchten.
2. Wenn Sie Wanddübel verwenden, setzen Sie einen Wanddübel in jedes Loch ein.
3. Setzen Sie eine Schraube in jeden Wanddübel ein (in jedes Loch, wenn keine Wanddübel verwendet werden), wobei 3/16 Zoll (0,45 cm) der Schrauben (einschließlich Schraubenkopf) freiliegen sollten.
4. Positionieren Sie die Befestigungsschlitze des Geräts über den Schrauben und drücken Sie es nach innen und unten, bis das Gerät sicher montiert ist.

Sicherheitshinweise

Beachten Sie zu Ihrer Sicherheit alle Anweisungen in diesem Abschnitt.

Installation des Geräts

Installieren Sie das Gerät an einem Ort ohne direkte Sonneneinstrahlung und Wärmequellen. Eine maximale Umgebungstemperatur von 104º F (40º C) wird empfohlen.

Verlegen Sie Kabel fern von Stromleitungen, Leuchtstoffröhren und Rauschquellen wie Radios, Sendern und Breitbandverstärkern.

Das/die mitgelieferte(n) Netzkabel ist/sind nur für die Verwendung in bestimmten Ländern oder Regionen zugelassen. Vergewissern Sie sich vor der Verwendung eines Netzkabels, dass es für Ihren Standort zugelassen ist. Stellen Sie sicher, dass kein Wasser oder übermäßige Feuchtigkeit in das Gerät eindringen kann.

Sorgen Sie für eine uneingeschränkte Luftzirkulation um das Gerät und durch die Lüftungsschlitze an der Seite des Geräts. Ein Mindestabstand von 1 Zoll (25,44 mm) wird empfohlen.

Die Verbindung des Geräts mit dem Versorgungsstromkreis muss berücksichtigt werden. Bei der Berücksichtigung dieses Problems müssen die entsprechenden Geräteschildangaben herangezogen werden. Überlasten Sie den Stromkreis nicht.

Dieses Gerät ist nicht für die Verwendung an Arbeitsplätzen mit Bildschirmgeräten vorgesehen, gemäß §2 der deutschen Bildschirmarbeitsverordnung. Um störende Reflexionen an Bildschirmarbeitsplätzen zu vermeiden, darf dieses Gerät nicht im direkten Sichtfeld platziert werden.

Warnung Lithiumbatterie

Die in der SonicWall Sicherheits-Appliance verwendete Lithiumbatterie darf nicht vom Benutzer ausgetauscht werden. Senden Sie die SonicWall Sicherheits-Appliance zur Auswechslung an ein von SonicWall autorisiertes Servicecenter, um sie durch den gleichen oder einen vom Hersteller empfohlenen äquivalenten Typ ersetzen zu lassen. Sollte die Batterie oder die SonicWall Sicherheits-Appliance aus irgendeinem Grund entsorgt werden müssen, tun Sie dies gemäß den Anweisungen des Batterieherstellers.

Kabelanschlüsse

Alle Ethernet- und RS232 (Konsole)-Kabel sind für die gebäudeinterne Verbindung zu anderen Geräten ausgelegt. Schließen Sie diese Ports nicht direkt an Kommunikationsverkabelungen oder andere Verkabelungen an, die das Gebäude verlassen, in dem sich das SonicWall-Gerät befindet.

Informationen zur Stromversorgung

Sollte das Netzteil in Ihrem SonicWall-Produktpaket fehlen, wenden Sie sich bitte an den SonicWall Technischen Support unter https://support.sonicwall.com/contact‐support für einen Ersatz. Dieses Produkt sollte nur mit einem UL-gelisteten Netzteil verwendet werden, das mit "I.T.E. LPS" gekennzeichnet ist und eine Ausgangsleistung von 12V DC, mindestens 2,0 A, Tma: mindestens 40 Grad C aufweist.

EU und EFTA

Dieses Gerät ist für die Verwendung in EU-Mitgliedstaaten und EFTA-Ländern zugelassen, wie auf dem Geräteetikett angegeben.

TZ300 W (RM: APL28‐0B5) HF-Senderbänder und Leistung

Legende

Ein WARNUNG-Symbol weist auf die Möglichkeit von Sachschäden, Personenschäden oder Tod hin.

Ein VORSICHT-Symbol weist auf mögliche Hardwareschäden oder Datenverlust hin, wenn die Anweisungen nicht befolgt werden.

WICHTIG, HINWEIS,
TIPP, MOBIL oder VIDEO: Ein Informationssymbol weist auf unterstützende Informationen hin.
