Bobtot B89 Handbuch

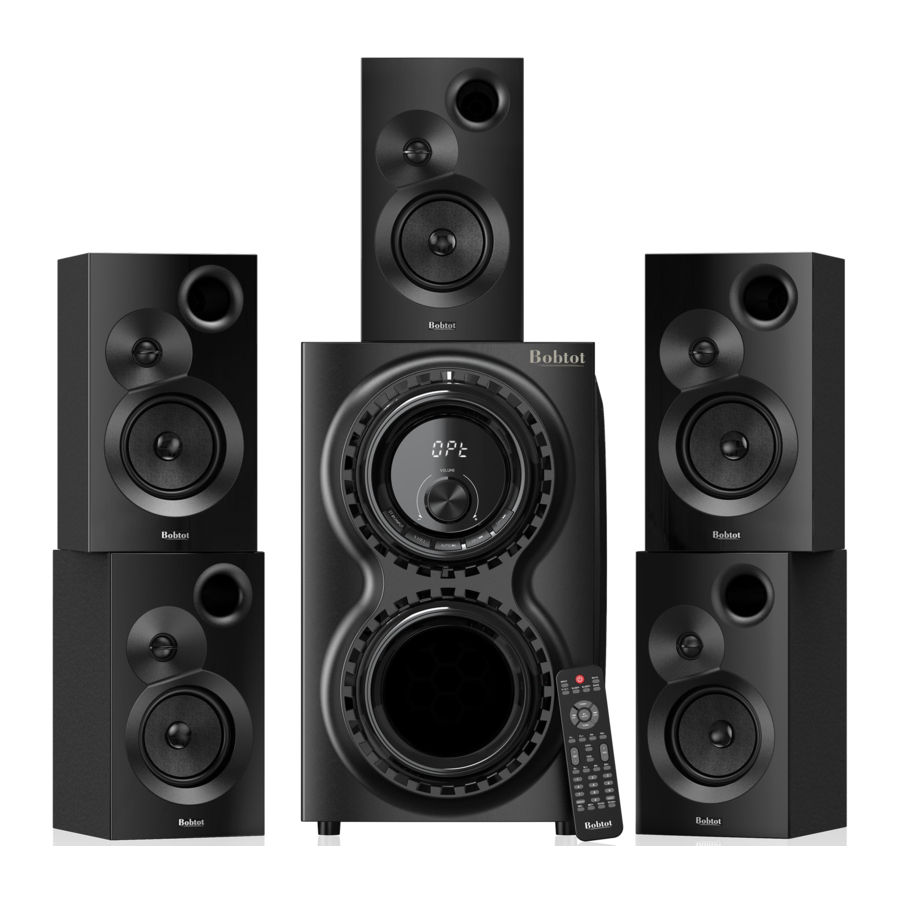

LIEFERUMFANG

VORDERSEITE DES SUBWOOFERS

	Digitalanzeige
	VOLUME	Drehen Sie den Knopf, um die Lautstärke zu verringern oder zu erhöhen
	ST.BY	Standby-Funktion durch Drücken für 3 Sekunden im AUX/USB/FM/BT/OPTICAL/COAXIAL/TV ARC-Modus;
	INPUT	Eingangsfunktionstaste, Umschalten zwischen AUX/USB/DVD/FM/BT/OPTICAL/COAXIAL/TV ARC-Modus
	5 1/2.1	5.1/2.1 Funktionstaste
	AUTO/	USB Play (Wiedergabe)/Pause (Pause) Funktionstaste Im FM-Modus automatische Suche und Speicherung der Radiosender.
	CH-/	"Previous" (Zurück)-Funktionstaste Vorheriger Song bei USB-Eingang; Vorheriger Kanal bei FM-Eingang;
	CH+/	"Next" (Weiter)-Funktionstaste Nächster Song bei USB-Eingang; Nächster Kanal bei FM-Eingang;
	SD/MMC CARD	SD-Kartensteckplatz (maximale Dateigröße 64 GB)
	U DISK	USB-Buchse (maximale Dateigröße 64 GB)
	MIC	MIC 1 & 2 Buchse

RÜCKSEITE DES SUBWOOFERS

1. Stromeingang
2. Netzschalter
3. TV ARC Audio-Eingang
4. Optischer Audio-Eingang
5. Koaxialer Audio-Eingang
6. FM-Antenne
7. RCA zu RCA oder RCA zu 3,5 mm AUX Audio-Eingang
8. 3x RCA DVD Audio-Eingang (vorne L&R/Mitte/Subwoofer/hinten L**SIGNR)
9. Mitte/Vorne L/R/Hinten L/R Audio-Ausgang

FUNKTIONEN DER FERNBEDIENUNG

: Power (Ein)/Standby
INPUT: Umschalten zwischen den Eingangsmodi: USB/FM/ AUX/DVD/OPT/COA/TV ARC/BT
MUTE: Alle Ausgänge stummschalten
5.1/2.1: Kanalmodus-Auswahl
SLEEP-/+: Einstellung der Sleep-Timer-Zeit
SAVE: Sender im Gerätespeicher speichern
TUNE+/-: Manuelle Abstimmung von FM-Sendern
: Play (Wiedergabe)/Pause (Pause) in USB/BT-Modi
AUTO: Automatische Sendersuche
CH-/ : Vorheriger FM-Sender/vorheriger Titel (USB)
CH+/ : Nächster FM-Sender/nächster Titel (USB)
FL+/-: Lautstärkeregelung für den linken Frontlautsprecher
FR+/-: Lautstärkeregelung für den rechten Frontlautsprecher
SW+/-: Subwoofer-Lautstärkeregelung
CEN+/-: Lautstärkeregelung für den Center-Lautsprecher
VOL+/-: Master-Lautstärkeregelung
SL+/-: Lautstärkeregelung für den linken hinteren Satellitenlautsprecher
SR+/-: Lautstärkeregelung für den rechten hinteren Satellitenlautsprecher
0-9: Ziffernblock zur direkten Titelauswahl im USB-Modus
REPEAT: Einen Song wiederholen/alle Songs wiederholen/Zufallswiedergabe
RESET: Lautstärke zurücksetzen
MIC+/-(EQ+/-):Wenn ein Mikrofonpaar angeschlossen ist, steuern diese Tasten die Mikrofonlautstärke. Im USB-Modus ermöglichen sie die Navigation durch die 5 voreingestellten EQ-Kurven. Bitte beachten Sie: Das Anschließen von Mikrofonen überschreibt die EQ+/- Funktion.
ECHO+/-(DISP+/-):Wenn ein Mikrofonpaar angeschlossen ist, steuern diese Tasten den Echo-Effekt. Sind keine Mikrofone angeschlossen, regeln sie die Displayhelligkeit. Bitte beachten Sie: Das Anschließen von Mikrofonen überschreibt die DISP+/- Funktion.

HINWEIS:

1. Um das Gerät einzuschalten, drücken Sie bitte die "Power" (Ein/Aus)-Taste, bevor Sie den Eingangsmodus auswählen.
2. Sollte die Fernbedienung nicht funktionieren, tauschen Sie bitte die Batterien aus und versuchen Sie es erneut.

OPTIMALE PLATZIERUNG DES PRODUKTS

EINRICHTUNG DER CENTER-, FRONT- UND REAR-EINHEITEN

ANSCHLUSSPLAN DES SYSTEMS

Stellen Sie sicher, dass Ihr Gerät zum Einspeisen von Audio/Video von anderen externen Schallquellengeräten verwendet werden kann und dass Ihr Gerät über eine verfügbare Buchse verfügt, die zum entsprechenden Anschluss am Subwoofer passt.

Verwendung von kabellosem BT

1. Stellen Sie sicher, dass der Subwoofer und die 5 Satellitenlautsprecher korrekt angeschlossen und auf "ON" (EIN) Status sind.
2. Drücken Sie die "ST.BY" (Standby)-Taste, bevor Sie den Modus auswählen.
3. Drücken Sie die "INPUT" (Eingang)-Taste, um den Modus auf "BT" (Bluetooth) Status umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.
4. Suchen Sie nach dem BT-Gerät mit dem Namen "Bobtot B89"

5. Verbinden Sie BT

Hinweis: Wenn Ihr BT-Gerät eine Version unter 2.0 hat, geben Sie beim Verbinden das Passwort "0000" (0000) ein.

Gerät über TV ARC-Kabel verbinden

1. Stecken Sie das TV ARC-Kabel in die ARC-Eingangsbuchse an der Rückseite des Subwoofers; das andere Ende stecken Sie in den entsprechenden Steckplatz Ihres Fernsehers.

2. Stellen Sie sicher, dass der Subwoofer und die 5 Satellitenlautsprecher korrekt angeschlossen und auf "ON" (EIN) Status sind.
3. Drücken Sie die "ST.BY" (Standby)-Taste, bevor Sie den Modus auswählen.
4. Drücken Sie die "INPUT" (Eingang)-Taste, um den Modus auf "ARC" Status umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.
5. TV-Einstellung: Audio-Ausgabe – Wählen Sie "TV ARC"
6. TV-Einstellung: Experten-Einstellungen – Digitales Audioausgabeformat – Wählen Sie "PCM".

Hinweis: Der B89 ARC-Ausgang unterstützt nur das LPCM 2.0 Audioformat.

Gerät über optisches Kabel verbinden

1. Entfernen Sie vor dem Einstecken die transparente Abdeckung des optischen Kabels.
2. Stecken Sie das optische Kabel in die optische Eingangsbuchse an der Rückseite des Subwoofers; das andere Ende stecken Sie in den entsprechenden Steckplatz Ihres Fernsehers.

3. Stellen Sie sicher, dass der Subwoofer und die 5 Satellitenlautsprecher korrekt angeschlossen und auf "ON" (EIN) Status sind.
4. Drücken Sie die "ST.BY" (Standby)-Taste, bevor Sie den Modus auswählen.
5. Drücken Sie die "INPUT" (Eingang)-Taste, um den Modus auf "OPT" (Optisch) Status umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.
6. TV-Einstellung: Audio-Ausgabe – Wählen Sie "Optical"
7. TV-Einstellung: Experten-Einstellungen – Digitales Audioausgabeformat – Wählen Sie "PCM"

Gerät über Koaxialkabel verbinden

1. Stecken Sie das Koaxialkabel in die koaxiale Eingangsbuchse an der Rückseite des Subwoofers; das andere Ende stecken Sie in den entsprechenden Steckplatz Ihres Geräts.

2. Stellen Sie sicher, dass der Subwoofer und die 5 Satellitenlautsprecher korrekt angeschlossen und auf "ON" (EIN) Status sind.
3. Drücken Sie die "ST.BY" (Standby)-Taste, bevor Sie den Modus auswählen.
4. Drücken Sie die "INPUT" (Eingang)-Taste, um den Modus auf "COA" (Koaxial) Status umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.
5. TV-Einstellung: Audio-Ausgabe – Wählen Sie "Coaxial"
6. TV-Einstellung: Experten-Einstellungen – Digitales Audioausgabeformat – Wählen Sie "PCM"

Gerät über RCA Stereo-Audiokabel verbinden

1. Stecken Sie das RCA Stereo-Audiokabel an der Rückseite des Subwoofers ein. Weiß an weißen Stecker, Rot an roten Stecker; den anderen (weißen/roten) Port stecken Sie in die L&R-Ausgangssteckpl**SIGNauml;tze Ihres Geräts.

2. Stellen Sie sicher, dass der Subwoofer und die 5 Satellitenlautsprecher korrekt angeschlossen und auf "ON" (EIN) Status sind.
3. Drücken Sie die "ST.BY" (Standby)-Taste, bevor Sie den Modus auswählen.
4. Drücken Sie die "INPUT" (Eingang)-Taste, um den Modus auf "AU" (Audio) Status umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.

Gerät über 3,5-mm-Klinke auf RCA Stereo-Audiokabel verbinden

1. Stecken Sie das RCA L/R Stereo-Audiokabel an der Rückseite des Subwoofers ein (Weiß an weißen Stecker, Rot an roten Stecker), und den 3,5-mm-AUX-Port stecken Sie in den Kopfhörerausgang Ihres Geräts.

2. Stellen Sie sicher, dass der Subwoofer und die 5 Satellitenlautsprecher korrekt angeschlossen und auf "ON" (EIN) Status sind.
3. Drücken Sie die "ST.BY" (Standby)-Taste, bevor Sie den Modus auswählen.
4. Drücken Sie die "INPUT" (Eingang)-Taste, um den Modus auf "AUX" (Audio In) Status umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.

Gerät über 3RCA Audio Stereo-Kabel verbinden

1. Stecken Sie das 3RCA Stereo-Audiokabel an der Rückseite des Subwoofers ein (Weiß an weißen Stecker, Rot an roten Stecker).

2. Stellen Sie sicher, dass der Subwoofer und die 5 Satellitenlautsprecher korrekt angeschlossen und auf "ON" (EIN) Status sind.
3. Drücken Sie die "ST.BY" (Standby)-Taste, bevor Sie den Modus auswählen.
4. Drücken Sie die "INPUT" (Eingang)-Taste, um den Modus auf "DV" (DVD) Status umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.

WICHTIGE SICHERHEITSHINWEISE

UM DAS RISIKO EINES STROMSCHLAGS ZU REDUZIEREN, ENTFERNEN SIE NICHT DIE VERSTÄRKERPLATTE. ES BEFINDEN SICH KEINE VOM BENUTZER WARTBAREN TEILE IM INNEREN. WIR EMPFEHLEN, DAS GERÄT FÜR ALLE REPARATUREN ZU EINEM QUALIFIZIERTEN SERVICETECHNIKER ZU BRINGEN.

Lesen Sie die folgenden Sicherheitshinweise, bevor Sie Ihr Heimkinosystem in Betrieb nehmen.

• Stellen Sie diese Lautsprecher nicht auf eine instabile Oberfläche. Der Lautsprecher könnte umfallen und schwere Verletzungen bei Kindern oder Erwachsenen sowie erhebliche Schäden am Gerät verursachen.
• Verwenden Sie diese Lautsprecher nicht in der Nähe von Wasser und setzen Sie sie nicht Regen oder Feuchtigkeit aus.
• Die Lautsprecher sollten fern von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten aufgestellt werden.
•
  Bitte verwenden Sie das Gerät nur mit der angegebenen Spannung (120V/60Hz). Jede andere als die angegebene Spannung kann Brand oder Stromschlag verursachen.
• Um das Risiko eines Stromschlags oder einer Beschädigung der Komponenten zu reduzieren, trennen Sie die Stromversorgung, bevor Sie Ihre Lautsprecher bewegen oder andere Komponenten an Ihr Gerät anschließen.
• Nur mit einem weichen, trockenen Tuch reinigen. Ziehen Sie vor der Reinigung das Netzkabel des Hauptgeräts aus der Steckdose.

Verwenden Sie immer eine ordnungsgemäß geerdete Steckdose.
