Bobtot B48 Handbuch

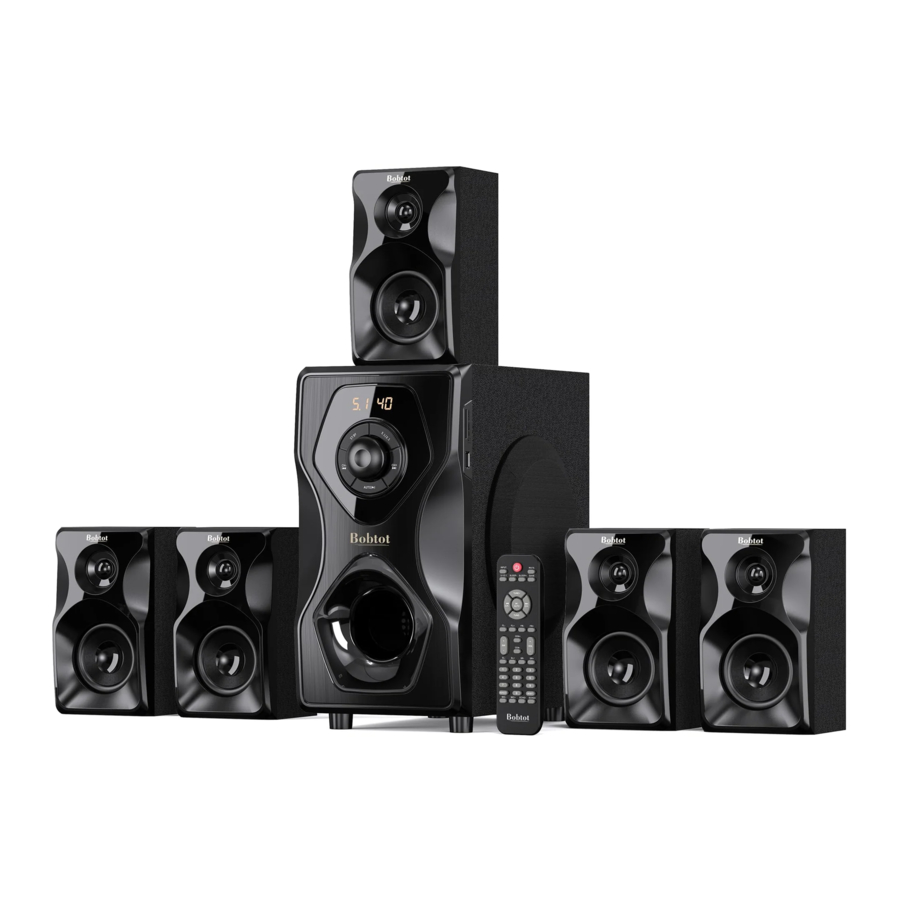

Lieferumfang

• Subwoofer x 1 Stk.
• Satellitenlautsprecher (Center & FL & FR & SL & SR) x 5 Stk.
• RCA Video-Audiokabel x 3 Stk.
• 3,5-mm- auf RCA-Stereo-Audiokabel x 1 Stk.
• TV ARC-Kabel x 1 Stk.
• Optisches Audiokabel x 1 Stk.
• Koaxialkabel x 1 Stk.
• Fernbedienung x 1 Stk.
• FM-Antennenkabel x 1 Stk.
• Benutzerhandbuch x 1 Stk.

VORDERSEITE DES SUBWOOFERS

1. MIC: MIC 1 & 2 Buchse
2. Digitalanzeige
3. 5 1/2.1: 5 1/2.1 Funktionstaste.
4. ST.BY: Standby-Funktion durch 3-sekündiges Drücken im AUX-/USB-/FWBT-/OPTICAL-/COAXIAL-/TV ARC-Modus.
5. VOLUME: Drehen Sie den Knopf, um die Lautstärke zu verringern oder zu erhöhen.
   INPUT: Eingangsfunktionstaste, zum Umschalten zwischen AUX-/USB-/DVD-/FM-/BT-/OPTICAL-/COAXIAL-/TV ARC-Modus.
6. CH-/: "Previous" (Zurück)-Funktionstaste.
   Vorheriges Lied bei USB/SD-Eingang;
   Vorheriger Kanal bei FM-Eingang;
7. AUTO/: USB "Pause/Play" (Pause/Wiedergabe)-Funktionstaste.
   Im FM-Modus zur automatischen Suche und Speicherung von Radiosendern.
8. CH+/: "Next" (Weiter)-Funktionstaste.
   Nächstes Lied bei USB/SD-Eingang;
   Nächster Kanal bei FM-Eingang;
9. SD/MMC CARD: SD-Kartenbuchse (max. Dateigröße 64 Gb)
10. U DISK: USB-Buchse (max. Dateigröße 64 Gb)

RÜCKSEITE DES SUBWOOFERS

1. Stromanschluss
2. Netzschalter
3. TV ARC-Audioeingang
4. Optischer Audioeingang
5. Koaxialer Audioeingang
6. FM-Antenne
7. RCA-auf-RCA- oder RCA-auf-3,5-mm-AUX-Audioeingang
8. 3 Stk. RCA DVD-Audioeingang (Front L&R/Center/Subwoofer/Rear L&R)
9. Audioausgang für Center-Lautsprecher/Front L/R-Lautsprecher/Rear L/R-Lautsprecher

FUNKTIONEN DER FERNBEDIENUNG

: Power (Ein)/Standby

INPUT: Umschalten zwischen den Eingangsmodi: USB/SD/FM/ AUX/DVD/OPT/COA/TV ARC/BT

MUTE: "Mute" (Stummschaltung) aller Ausgänge

5.1/2.1: Kanalauswahl

SLEEP-/+: Einstellen der Sleep-Zeit

SAVE: Sender im Gerätespeicher speichern

TUNE+/-: Manuelles Einstellen von FM-Sendern

: "Play/Pause" (Wiedergabe/Pause) in USB-/SD-/BT-Modi

AUTO: Automatische Sendersuche

CH-/: Vorheriger FM-Sender/vorheriger Titel (USB/SD)

CH+/:Nächster FM-Sender/nächster Titel (USB/SD)

FL+/-: Lautstärkeregelung linker Frontlautsprecher

FR+/-: Lautstärkeregelung rechter Frontlautsprecher

SW+/-: Subwoofer-Lautstärkeregelung

CEN+/-: Center-Lautstärkeregelung

VOL+/-: Master-Lautstärkeregelung

SL+/-: Lautstärkeregelung linker hinterer Satellitenlautsprecher

SR+/-: Lautstärkeregelung rechter hinterer Satellitenlautsprecher

0-9: Ziffernblock zur direkten Titelauswahl im USB-/SD-Modus

REPEAT: "Repeat one song" (Ein Lied wiederholen)/"repeat all songs" (Alle Lieder wiederholen)/"shuffle" (Zufallswiedergabe)

RESET: Lautstärkepegel zurücksetzen

MIC+/-(EQ+/-): Wenn ein Mikrofonpaar angeschlossen ist, steuern diese Tasten die Mikrofonlautstärke. Im USB-/SD-Modus ermöglichen sie die Navigation durch die 5 voreingestellten EQ-Kurven. Bitte beachten Sie: Das Anschließen von Mikrofonen überschreibt die EQ+/- Funktion.

ECHO+/-(DlSP+/-): Wenn ein Mikrofonpaar angeschlossen ist, steuern diese Tasten den Echoeffekt. Wenn keine Mikrofone angeschlossen sind, steuern sie die Displayhelligkeit. Bitte beachten Sie: Das Anschließen von Mikrofonen überschreibt die DISP+/- Funktion.

HINWEIS:

1. Schalten Sie das Gerät ein, bitte drücken Sie die "Power" (Ein)-Taste, bevor Sie den Eingangsmodus auswählen.
2. Falls die Fernbedienung nicht funktioniert, tauschen Sie bitte die Batterien aus und versuchen Sie es erneut.

OPTIMALE AUFSTELLUNG FÜR EIN 5.1 HEIMKINO-SYSTEM

EINRICHTEN DER CENTER-, FRONT- & REAR-LAUTSPRECHER

MONTAGEANLEITUNG

• Montagehalterungen und Schrauben (enthalten)
• Lautsprecherkabel (eingebaut, enthalten)
• Wandhaken (nicht enthalten)
• Schraubendreher (nicht enthalten)

Stellen Sie sicher, dass Sie alle benötigten Schrauben und Halterungen haben.
Es gibt fünf Halterungen und einen Beutel Schrauben. Falls eines dieser Teile fehlt, kontaktieren Sie bitte Bobtot.

Vertikale Installation: Befestigen Sie mit zwei Schrauben eine Halterung an der Rückseite jedes Lautsprechers, den Sie an der gewünschten Position montieren möchten.

Vertikal

Horizontale Installation: Verwenden Sie zwei Halterungen mit vier Schrauben pro Lautsprecher zur Wandmontage.

Horizontal

• Markieren Sie nun an der Wand die Stelle, an der Sie Ihre Lautsprecher montieren werden.
• Verwenden Sie das Diagramm aus dem Abschnitt zur Lautsprecherpositionierung, um den besten Standort zu bestimmen.
• FL & FR-Lautsprecher sowie SL & SR-Lautsprecher sollten sich auf gleicher Höhe befinden.
• Halten Sie die Lautsprecher mindestens zwei Fuß von Ecken fern, um sicherzustellen, dass genügend Kabel zum Montageort reichen.


• Sie können eine Schraube oder einen Montagehaken verwenden, um die Lautsprecher aufzuhängen.
• Verwenden Sie eine Schraube mit einem Trockenbaudübel oder schrauben Sie sie in einen Wandständer, um sicherzustellen, dass sie fest an der Wand befestigt ist.
• Verwenden Sie einen Ständerfinder, um den Wandständer zu lokalisieren und sicherzustellen, dass sich in diesem Bereich keine Drähte oder Kabelleitungen befinden.
• Sie können die Lautsprecher jetzt montieren.


SYSTEMANSCHLUSSDIAGRAMM

Stellen Sie sicher, dass Ihr Gerät zum Einspeisen von Ton von Audio/Video für andere externe Tonquellengeräte verwendet werden kann, und stellen Sie sicher, dass Ihr Gerät über eine verfügbare Buchse verfügt, die zum entsprechenden Anschluss am Subwoofer passt.

Verwendung der drahtlosen BT-Funktion

1. Stellen Sie sicher, dass die 5 Lautsprecher in die Audioausgangsbuchsen des Subwoofers eingesteckt und der Strom auf "ON" (EIN) geschaltet ist.
2. Drücken Sie die Taste "ST.BY" (STANDBY), bevor Sie den Modus auswählen.
3. Drücken Sie die Taste "INPUT" (EINGANG), um den Modus auf "BT" umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.
4. Suchen Sie ein BT-Gerät mit dem Namen "Bobtot B48"
5. Verbinden Sie das BT-Gerät

Hinweis: Wenn Ihr BT-Gerät eine Version unter 2.0 hat, geben Sie beim Verbinden das Passwort 0000 ein.

Anschluss Ihres Geräts über ein TV ARC-Kabel

1. Stecken Sie das TV ARC-Kabel in die ARC-Eingangsbuchse auf der Rückseite des Subwoofers, den anderen Anschluss in den Steckplatz Ihres Fernsehers.
2. Stellen Sie sicher, dass die 5 Lautsprecher in die Audioausgangsbuchsen des Subwoofers eingesteckt und der Strom auf "ON" (EIN) geschaltet ist.
3. Drücken Sie die Taste "ST.BY" (STANDBY), bevor Sie den Modus auswählen.
4. Drücken Sie die Taste "INPUT" (EINGANG), um den Modus auf "ARC" umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.
5. TV-Einstellung: Tonausgabe -- Wählen Sie "TV ARC" (TV ARC)
6. TV-Einstellung: Experteneinstellung -- Digitales Audioausgabeformat -- Wählen Sie "PCM" (PCM).

Hinweis: Der B48 ARC-Ausgang unterstützt nur das LPCM 2.0 Audioformat.

Anschluss Ihres Geräts über ein optisches Kabel

1. Entfernen Sie die transparente Abdeckung des optischen Kabels, bevor Sie es einstecken.
2. Stecken Sie das optische Kabel in die optische Eingangsbuchse auf der Rückseite des Subwoofers, den anderen Anschluss in den Steckplatz Ihres Fernsehers.
3. Stellen Sie sicher, dass die 5 Lautsprecher in die Audioausgangsbuchsen des Subwoofers eingesteckt und der Strom auf "ON" (EIN) geschaltet ist.
4. Drücken Sie die Taste "ST.BY" (STANDBY), bevor Sie den Modus auswählen.
5. Drücken Sie die Taste "INPUT" (EINGANG), um den Modus auf" OPT" umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.
6. TV-Einstellung: Tonausgabe wählen Sie "Optical" (Optisch).
7. TV-Einstellung: Experteneinstellung -- Digitales Audioausgabeformat -- Wählen Sie "PCM" (PCM).


Anschluss Ihres Geräts über ein Koaxialkabel

1. Stecken Sie das Koaxialkabel in die koaxiale Eingangsbuchse auf der Rückseite des Subwoofers, den anderen Anschluss in den Steckplatz Ihres Geräts.
2. Stellen Sie sicher, dass die 5 Lautsprecher in die Audioausgangsbuchsen des Subwoofers eingesteckt und der Strom auf "ON" (EIN) geschaltet ist.
3. Drücken Sie die Taste "ST.BY" (STANDBY), bevor Sie den Modus auswählen.
4. Drücken Sie die Taste "INPUT" (EINGANG), um den Modus auf "COA" umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.
5. TV-Einstellung: Tonausgabe wählen Sie "Coaxial" (Koaxial).
6. TV-Einstellung: Experteneinstellung Digitales Audioausgabeformat--Wählen Sie " PCM" (PCM).


Anschluss Ihres Geräts über ein RCA-Stereo-Audiokabel

1. Stecken Sie das RCA-Stereo-Audiokabel auf der Rückseite des Subwoofers ein. Weiß an weißen Stecker, Rot an roten Stecker, einen weiteren (weiß/roten) Anschluss in die L&R-Ausgangssteckplätze Ihres Geräts.
2. Stellen Sie sicher, dass die 5 Lautsprecher in die Audioausgangsbuchsen des Subwoofers eingesteckt und der Strom auf "ON" (EIN) geschaltet ist.
3. Drücken Sie die Taste "ST.BY" (STANDBY), bevor Sie den Modus auswählen.
4. Drücken Sie die Taste "INPUT" (EINGANG), um den Modus auf "AU" umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.


Anschluss Ihres Geräts über ein 3,5-mm- auf RCA-Stereo-Audiokabel

1. Stecken Sie das RCA L/R Stereo-Audiokabel auf der Rückseite des Subwoofers ein, Weiß an weißen Stecker, Rot an roten Stecker, und den 3,5-mm-AUX-Anschluss in den Kopfhörerausgangssteckplatz Ihres Geräts.
2. Stellen Sie sicher, dass die 5 Lautsprecher in die Audioausgangsbuchsen des Subwoofers eingesteckt und der Strom auf "ON" (EIN) geschaltet ist.
3. Drücken Sie die Taste "ST.BY" (STANDBY), bevor Sie den Modus auswählen.
4. Drücken Sie die Taste "INPUT" (EINGANG), um den Modus auf "AUX" umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.


Anschluss Ihres Geräts über ein 3RCA-Stereo-Audiokabel

1. Stecken Sie das 3RCA-Stereo-Audiokabel auf der Rückseite des Subwoofers ein, Weiß an weißen Stecker, Rot an roten Stecker.
2. Stellen Sie sicher, dass die 5 Lautsprecher in die Audioausgangsbuchsen des Subwoofers eingesteckt und der Strom auf "ON" (EIN) geschaltet ist.
3. Drücken Sie die Taste "ST.BY" (STANDBY), bevor Sie den Modus auswählen.
4. Drücken Sie die Taste "INPUT" (EINGANG), um den Modus auf "DV" umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.


Verwendung des UKW-Radios mit Antenne

1. Stecken Sie das weiße Antennenkabel in die Rückseite des Subwoofers.
2. Stellen Sie sicher, dass die 5 Lautsprecher in die Audioausgangsbuchsen des Subwoofers eingesteckt und der Strom auf "ON" (EIN) geschaltet ist.
3. Drücken Sie die Taste "ST.BY" (STANDBY), bevor Sie den Modus auswählen.
4. Drücken Sie die Taste "INPUT" (EINGANG), um den Modus auf "FM" umzuschalten, was auf der LED-Anzeige des Subwoofers angezeigt wird.
5. Halten Sie die Taste "AUTO" (AUTO) etwa 3 Sekunden lang gedrückt, um automatisch nach Radiosendern zu suchen.
6. Drücken Sie die Taste "TUNE+/TUNE-" (STIMMEN+/STIMMEN-), um nach einem Sender zu suchen, der Ihnen gefällt.
   Drücken Sie die Taste "CH-/CH+" (KANAL-/KANAL+), um den gewünschten Sendekanal auszuwählen.
   Drücken Sie die Taste "SAVE" (SPEICHERN), um den Radiosender zu speichern, und Sie sehen " good shows" (gute Sendungen) auf der Subwoofer-Anzeige.

Mikrofon für Karaoke

B48 Heimkinosysteme unterstützen drahtlose oder kabelgebundene Mikrofone über 1 oder 2 Mikrofonbuchsen gleichzeitig.

1. Drahtloses Mikrofon: Stecken Sie den Mikrofonempfänger in die Mikrofonbuchse des Subwoofers.
2. Kabelgebundenes Mikrofon: einfach einstecken und abspielen.
3. Steuern Sie die Mikrofonlautstärke: Drücken Sie die Taste "MIC+/ MIC-" (MIKROFON+/MIKROFON-) auf der Fernbedienung.
4. Steuern Sie den Mikrofon-Echoeffekt: Drücken Sie die Taste "ECHO+/ ECHO-" (ECHO+/ECHO-) auf der Fernbedienung.

Produktspezifikationen

• 5.1 Kanal Heimkinosystem
• 700 Watt Spitzenleistung
• 350 Watt Programmlautstärke
• 175 Watt kontinuierliche RMS-Leistung
• BT Version: 5.0+EDR
• Eingangsspannung: AC 120V/60Hz
• Systemimpedanz: 5,25": 8 Ohm / 3" Treiber: 4 Ohm
• Frequenzgang: 20Hz - 20KHz
• Verstärker: Class AB, sehr effizienter Verstärker mit Spitzenkomponenten
• Signal-Rausch-Verhältnis: ≥70dB (Maximale Ausgabe bei THD+1< 1%)

Brauchen Sie Hilfe?

Wenn Sie Fragen oder Bedenken haben, zögern Sie bitte nicht, uns zu kontaktieren.
Anrufen oder Nachricht senden: +1 (888) 572-1718
E-Mail: service@bobtot.net

Scannen Sie den QR-Code, um auf wichtige Informationen zuzugreifen, die Sie benötigen könnten, um das Beste aus Ihrem Produkt herauszuholen.

WICHTIGE SICHERHEITSHINWEISE

STROMSCHLAGGEFAHR. NICHT ÖFFNEN

UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN, ENTFERNEN SIE NICHT DIE VERSTÄRKERPLATTE. KEINE VOM BENUTZER WARTBAREN TEILE IM INNEREN. WIR EMPFEHLEN, DAS GERÄT FÜR REPARATUREN ZU EINEM QUALIFIZIERTEN SERVICETECHNIKER ZU BRINGEN.

Lesen Sie die folgenden Sicherheitshinweise, bevor Sie Ihr Heimkinosystem in Betrieb nehmen.

• Stellen Sie diese Lautsprecher nicht auf eine instabile Oberfläche. Der Lautsprecher könnte umfallen und schwere Verletzungen bei einem Kind oder Erwachsenen sowie ernsthafte Schäden am Gerät verursachen.
• Verwenden Sie diese Lautsprecher nicht in der Nähe von Wasser oder setzen Sie sie Regen oder Feuchtigkeit aus.
• Die Lautsprecher sollten von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Wärme erzeugenden Geräten ferngehalten werden.
• Bitte verwenden Sie die angegebene Spannung (120V/60Hz). Jede andere als die angegebene Spannung kann Brand oder Stromschlag verursachen.
• Um das Risiko eines Stromschlags oder einer Beschädigung der Komponenten zu verringern, ziehen Sie den Netzstecker, bevor Sie Ihre Lautsprecher bewegen oder andere Komponenten an Ihr Gerät anschließen.
• Nur mit einem weichen, trockenen Tuch reinigen. Ziehen Sie vor der Reinigung den Netzstecker des Hauptgeräts aus der Steckdose.

Verwenden Sie immer eine ordnungsgemäß geerdete Steckdose.
