Bobtot B701D Handbuch

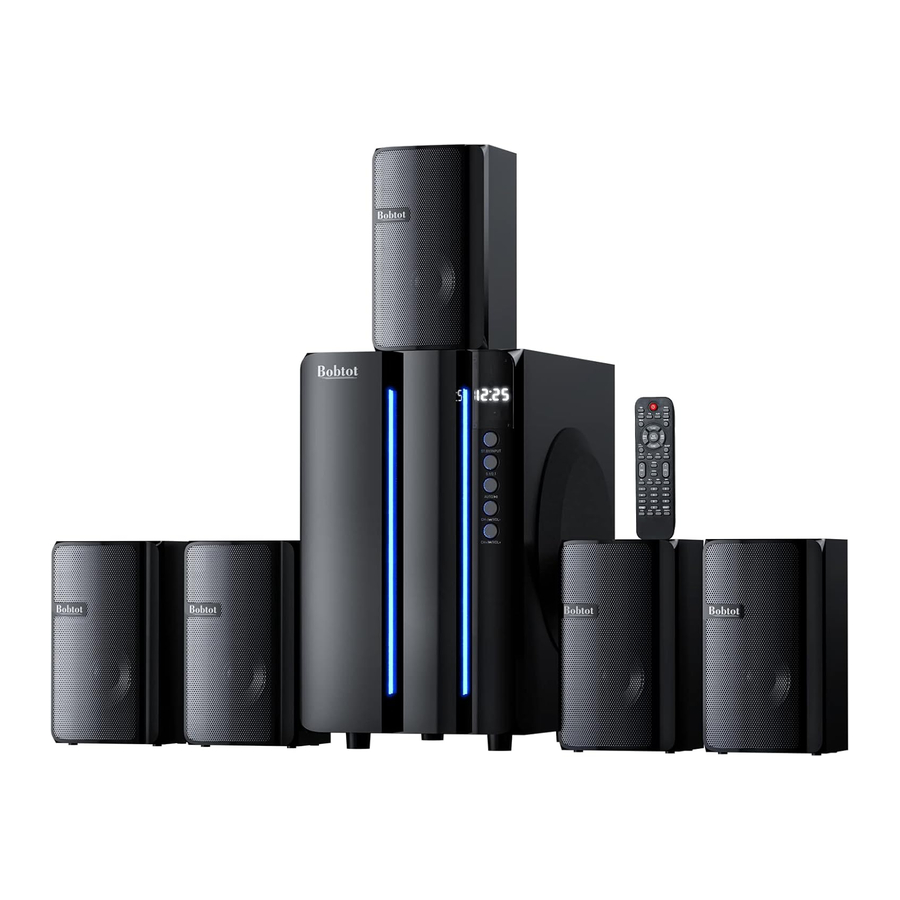

Lieferumfang

Bitte prüfen Sie die Verpackung, um sicherzustellen, dass keine Teile fehlen oder beschädigt sind.

1. Subwoofer mit integriertem Empfänger
2. Center-Lautsprecher
3. 2 * Frontlautsprecher
4. 2 * Rücklautsprecher
5. 3 * RCA-Video-Audiokabel
6. 1 * Vollfunktionsfernbedienung
7. TV ARC-Kabel
8. Optisches Stereo-Kabel
9. Koaxialkabel
10. 3,5-mm- auf 2-Cinch-Stecker Audio-Stereo-Kabel
11. FM-Antennenkabel
12. Kurzanleitung

OPTIMALE PLATZIERUNG FÜR 5.1 Heimkinosystem

1. Die meisten Leute stellen den Subwoofer vorne im Raum, nahe der Audioquelle, auf, um eine einfache Verbindung zu gewährleisten. Da Bassfrequenzen jedoch omnidirektional sind, kann der Subwoofer überall platziert werden. Versuchen Sie, ihn in der Nähe einer Wand oder einer Ecke zu platzieren, um den Bass zu verstärken.
2. Der Center-Lautsprecher sollte direkt vor der Hörposition, über oder unter der Audioquelle, platziert werden. Falls möglich, neigen Sie ihn bei Bedarf, um den Klang auf Ohrhöhe zu richten.
3. Befestigen Sie die Frontlautsprecher an der Wand, direkt links und rechts vom Center-Lautsprecher. Richten Sie sie auf die Hörposition aus. Vorzugsweise sollten die Hochtöner auf Ohrhöhe sein.
4. Befestigen Sie die Satellitenlautsprecher an der Wand, leicht hinter der Hörposition, etwa 30 bis 60 cm über Ohrhöhe. Wenn eine seitliche Platzierung nicht möglich ist, platzieren Sie sie hinten an der Hörposition und winkeln Sie sie nach vorne an.

MONTAGEANLEITUNG

Bevor Sie beginnen, stellen Sie bitte sicher, dass Sie die richtigen Werkzeuge und das notwendige Zubehör haben. Für diese Installation benötigen Sie die folgenden Artikel:

• Befestigungswinkel und Schrauben (enthalten)
• Wandhaken (optional, nicht enthalten)
• Lautsprecherkabel (integriert, enthalten)
• Bohrmaschine (nicht enthalten)
• Kreuzschlitzschraubendreher (nicht enthalten)

Stellen Sie sicher, dass Sie alle benötigten Schrauben und Halterungen haben. Es sollten fünf Halterungen und eine Tüte Schrauben vorhanden sein. Sollten diese Artikel fehlen, kontaktieren Sie bitte Bobtot.

Befestigen Sie mit zwei Schrauben eine Halterung an der Rückseite jedes Lautsprechers, den Sie montieren möchten. Wenn Sie die Lautsprecher horizontal montieren, müssen Sie zwei Halterungen pro Lautsprecher verwenden.

Markieren Sie nun an der Wand die Stellen, an denen Sie Ihre Lautsprecher montieren werden. Verwenden Sie das Diagramm aus dem Abschnitt POSITIONIERUNG DER LAUTSPRECHER, um den besten Standort zu bestimmen. Beide Frontlautsprecher sollten auf der gleichen Höhe sein; das Gleiche gilt für die Satelliten-Einheiten. Denken Sie daran, die Lautsprecher mindestens zwei Fuß von Ecken entfernt zu halten und stellen Sie sicher, dass Sie genügend Kabel haben, um den Montageort zu erreichen.

Sie können eine Schraube oder einen Montagehaken verwenden, um den Lautsprecher aufzuhängen. Verwenden Sie eine Schraube mit einem Trockenbaudübel oder schrauben Sie sie in einen Wandpfosten, um sicherzustellen, dass sie fest an der Wand befestigt ist. Verwenden Sie einen Stud-Finder, um den Wandpfosten zu lokalisieren und sicherzustellen, dass sich in diesem Bereich keine Drähte oder Kabel befinden. Sobald die Montagehaken oder Schrauben angebracht sind, können Sie mit der Montage beginnen. Achten Sie darauf, jeden Lautsprecher zu verkabeln, bevor Sie ihn an der Wand montieren.

CENTER-, FRONT- & RÜCKLAUTSPRECHER EINRICHTEN

Platzieren Sie die Lautsprecher in der idealen Position und verwenden Sie das integrierte Elektrokabel, um die Center-, Front- und Rücksatellitenlautsprecher mit den "CEN & FL & FR & SL & SR"-Anschlüssen der Audio-Ausgangs-RCA-Buchse an der Subwoofer-Einheit zu verbinden.

FRONTPLATTE DES SUBWOOFERS

1. Digitalanzeige
2. ST. BT INPUT:
   Standby-Funktion durch 3 Sekunden langes Drücken im AUX/SUB/SD/FM/BT/OPTICAL/COAXIAL/TV ARC-Modus;
   Eingangsfunktionstaste, Umschaltung zwischen AUX/USB/ SD/DVD/FM/BT/OPTICAL/COAXIAL/TV ARC-Modus.
3. 5.1/2.1:
   5.1/2.1 Funktionstaste.
4. CH-/ VOL- :
   "Previous" (Vorheriger) Funktionstaste. Vorheriges Lied bei USB/SD-Eingang; Vorheriger Kanal bei FM-Eingang; Lautstärke verringern Taste.
5. AUTO/:
   USB/SD Pause/Play (Pause/Wiedergabe) Funktionstaste; Im FM-Zustand: automatische Suche und Speicherung des Radiosenders.
6. CH+/ VOL+ :
   "Next" (Nächster) Funktionstaste. Nächstes Lied bei USB/SD-Eingang; VOL+ Nächster Kanal bei FM-Eingang; Lautstärke erhöhen Taste.
7. U DISK:
   USB-Buchse (maximale Dateigröße 64 GB)
8. SD/MMC CARD:
   SD-Kartenbuchse (maximale Dateigröße 64 GB)
9. MIC 1/2:
   MIC-Buchse.

RÜCKPLATTE DES SUBWOOFERS

1. Stromeingang
2. Netzschalter
3. TV ARC-Audioeingang
4. Optischer Audioeingang
5. Koaxialer Audioeingang
6. FM-Antenne
7. RCA-zu-RCA- oder RCA-zu-3,5-mm-AUX-Audioeingang
8. 3x RCA-DVD-Audioeingang (Front L&R/Center/Subwoofer/Rear L&R)
9. Center/Front L/R/Rear L/R Audioausgang

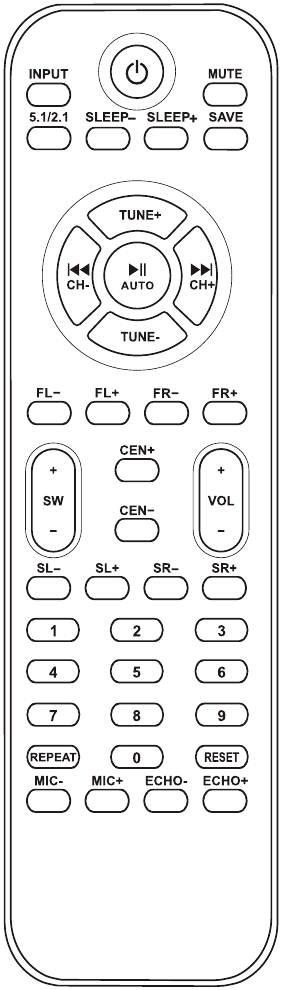

FERNBEDIENUNGSFUNKTIONEN

: Power/Standby (Ein/Standby)

INPUT: Switch between input modes (Umschalten zwischen Eingangsmodi): USB/SD/FM/ AUX/DVD/OPT/COA/TV ARC/BT

MUTE: Mute all output (Alle Ausgänge stummschalten) 5.1/2.1: Channel mode select (Kanalauswahl)

SLEEP-/+: Setting the sleep time (Einstellung der Schlafzeit)

SAVE: Save stations to unit memory (Sender im Gerätespeicher speichern)

TUNE+/-: Manually tune FM stations (FM-Sender manuell einstellen)

: Play (Wiedergabe)/Pause (Pause) in USB/SD/BT modes

AUTO: Automatic station search (Automatische Sendersuche)

CH-/:Vorheriger FM-Sender/vorheriger Titel (USB/SD)

CH+/:Nächster FM-Sender/nächster Titel (USB/SD)

FL+/-: Front left speaker volume control (Lautstärkeregler für linken Frontlautsprecher)

FR+/-: Front right speaker volume control (Lautstärkeregler für rechten Frontlautsprecher)

SW+/-: Subwoofer volume control (Subwoofer-Lautstärkeregler)

CEN+/-: Center speaker volume control (Lautstärkeregler für Center-Lautsprecher)

VOL+/-: Master volume control (Hauptlautstärkeregler)

SL+/-: Rear satellite left speaker volume control (Lautstärkeregler für linken Rücksatellitenlautsprecher)

SR+/-: Rear satellite right speaker volume control (Lautstärkeregler für rechten Rücksatellitenlautsprecher)

0-9: Number pad used to direct select tracks when in USB/SD mode (Ziffernblock zur direkten Titelauswahl im USB/SD-Modus)

REPEAT: Repeat one song (Ein Lied wiederholen)/repeat all songs (Alle Lieder wiederholen)/shuffle (Zufallswiedergabe)

RESET: Reset volume level (Lautstärkepegel zurücksetzen)

MIC+/-(EQ+/-): when a pair of microphone are connected, these buttons will control the mic volume. In USB/SD mode, they will allow you to navigate the 5 preset EQ curves. Please note: connecting mics will override the EQ+/- function. (Wenn ein Mikrofonpaar angeschlossen ist, steuern diese Tasten die Mikrofonlautstärke. Im USB/SD-Modus ermöglichen sie die Navigation durch die 5 voreingestellten EQ-Kurven. Bitte beachten Sie: Das Anschließen von Mikrofonen überschreibt die EQ+/- Funktion.)

ECHO+/-(DlSP+/-): when a pair of microphone are connected, these buttons will control the echo effect. If there are no mics connected, they will control the display brightness. Please note: connecting mics will override the DISP+/- function. (Wenn ein Mikrofonpaar angeschlossen ist, steuern diese Tasten den Echoeffekt. Wenn keine Mikrofone angeschlossen sind, steuern sie die Displayhelligkeit. Bitte beachten Sie: Das Anschließen von Mikrofonen überschreibt die DISP+/- Funktion.)

KOMPONENTENANSCHLÜSSE

Stellen Sie sicher, dass Ihr Gerät zum Einspeisen von Ton von Audio/Video für andere externe Klangquellengeräte verwendet werden kann, und stellen Sie sicher, dass Ihr Gerät über eine freie Buchse verfügt, die zum entsprechenden Anschluss am Subwoofer passt, z.B.: TV ARC, Optical, Coaxial, RCAs...

Das Heimkinosystem B701 D ist für viele Fernseher, Projektoren, digitale Set-Top-Boxen, Spielkonsolen, DVD-Player, Blu-ray-Player, CD-Player usw. geeignet.

Gerät drahtlos über BT verbinden

1. Stellen Sie sicher, dass der kabelgebundene Center-Lautsprecher und die FL & FR, SL & SR Lautsprecher in die passende Audio-Ausgangsbuchse des Subwoofers gesteckt sind und der Strom "ON" (EIN) ist.
2. Drücken Sie die Taste "INPUT" (EINGANG) auf der Fernbedienung oder am Subwoofer, um den Modus auf "BT" umzuschalten, das im LED-Display des Subwoofers angezeigt wird.
3. Suchen Sie auf Ihrem Smartphone, Tablet oder einem anderen drahtlosen BT-Gerät nach dem BT-Gerät namens "B701D" und tippen Sie zum Verbinden. Jetzt können Sie die Musik genießen.

Hinweis: Falls Ihr Gerät ein Passwort benötigt, geben Sie bitte "0000" ein.

Gerät mit einem TV ARC-Kabel verbinden

1. Stellen Sie sicher, dass Ihr Gerät über einen ARC/eARC-Ausgang verfügt.
2. Verbinden Sie das TV ARC-Kabel mit dem Subwoofer und Ihrem Gerät.
3. Stellen Sie sicher, dass die Geräte angeschlossen und der Strom "ON" (EIN) ist.
4. Drücken Sie die Taste "INPUT" (EINGANG) auf der Fernbedienung oder am Subwoofer, um den Modus auf "ARC" umzuschalten, das im LED-Display des Subwoofers angezeigt wird.
5. Einige Fernseher erkennen den Audioausgang nach dem Anschließen des ARC-Kabels möglicherweise automatisch als ARC-Audioausgang; Sie können es jetzt genießen. Falls Ihr Gerät dies nicht tut, wechseln Sie bitte manuell in die Audioausgabe-Einstellungen, um "ARC Audio Output" (ARC Audioausgang) zu wählen.

HINWEIS: Der B701D ARC-Ausgang unterstützt nur das LPCM 2.0 Audioformat.

Gerät mit einem optischen Kabel verbinden

1. Stellen Sie sicher, dass Ihr Gerät über einen "Optical" (Optischen) Ausgang verfügt.
2. Verbinden Sie das optische Kabel mit Ihrem Gerät und dem Subwoofer.
3. Stellen Sie sicher, dass die Geräte angeschlossen und der Strom "ON" (EIN) ist.
4. Drücken Sie die Taste "INPUT" (EINGANG) auf der Fernbedienung oder am Subwoofer, um den Modus auf "OPT" umzuschalten, das im LED-Display des Subwoofers angezeigt wird.
5. Wählen Sie "PCM" (PCM) statt " Automatic " (Automatisch) aus dem digitalen Audioausgabeformat in den Audioeinstellungen Ihres Geräts. Jetzt können Sie es genießen.


Gerät mit einem Koaxialkabel verbinden

1. Stellen Sie sicher, dass Ihr Gerät über einen "Coaxial" (Koaxial)-Ausgang verfügt.
2. Verbinden Sie das Koaxialkabel mit Ihrem Gerät und dem Subwoofer.
3. Stellen Sie sicher, dass die Geräte angeschlossen und der Strom "ON" (EIN) ist.
4. Drücken Sie die Taste "INPUT" (EINGANG) auf der Fernbedienung oder am Subwoofer, um den Modus auf "COA" umzuschalten, das im LED-Display des Subwoofers angezeigt wird.
5. Wählen Sie "PCM" (PCM) statt " Automatic " (Automatisch) aus dem digitalen Audioausgabeformat in den Audioeinstellungen Ihres Geräts. Jetzt können Sie es genießen.


Gerät mit einem 2RCA M/M Stereo-Audiokabel verbinden

1. Stellen Sie sicher, dass Ihr Gerät über einen RCA L/R-Ausgang verfügt.
2. Verbinden Sie das RCA L/R-Kabel mit Ihrem Gerät und dem Subwoofer.
3. Stellen Sie sicher, dass die Geräte angeschlossen und der Strom "ON" (EIN) ist.
4. Drücken Sie die Taste "INPUT" (EINGANG) auf der Fernbedienung oder am Subwoofer, um den Modus auf "AU" umzuschalten, das im LED-Display des Subwoofers angezeigt wird. Jetzt können Sie es genießen.


Gerät mit einem 3,5mm auf 2-Male Cinch-Stereo-Audiokabel verbinden

1. Stellen Sie sicher, dass Ihr Gerät über einen 3,5mm AUX-Ausgang verfügt.
2. Verbinden Sie das RCA L/R-Kabel mit dem Subwoofer und stecken Sie den 3,5mm AUX-Stecker in Ihr Gerät.
3. Stellen Sie sicher, dass die Geräte angeschlossen und der Strom "ON" (EIN) ist.
4. Drücken Sie die Taste "INPUT" (EINGANG) auf der Fernbedienung oder am Subwoofer, um den Modus auf "AUX" umzuschalten, das im LED-Display des Subwoofers angezeigt wird. Jetzt können Sie es genießen.


Gerät mit einem 3RCA Video-Audiokabel verbinden

1. Stellen Sie sicher, dass Ihr Gerät über einen 3RCA-Ausgang verfügt.
2. Verbinden Sie die 3RCA-Kabel mit Ihrem Gerät und dem Subwoofer.
3. Stellen Sie sicher, dass die Geräte angeschlossen und der Strom "ON" (EIN) ist.
4. Drücken Sie die Taste "INPUT" (EINGANG) auf der Fernbedienung oder am Subwoofer, um den Modus auf "DV" umzuschalten, das im LED-Display des Subwoofers angezeigt wird. Jetzt können Sie es genießen.


Verbindung über Antenne für FM-Radio

1. Stecken Sie den weißen Antennenkabelstecker in die Buchse "FM ANT" (UKW-Antenne) auf der Rückseite des Subwoofers.
2. Stellen Sie sicher, dass die Geräte angeschlossen und der Strom "ON" (EIN) ist.
3. Drücken Sie die Taste "INPUT" (EINGANG) auf der Fernbedienung oder am Subwoofer, um den Modus auf "FM" umzuschalten, das im LED-Display des Subwoofers angezeigt wird.
4. Halten Sie die Taste "AUTO" (AUTOMATISCH) für ca. 3 Sekunden gedrückt; es werden automatisch Radiosender gesucht.
5. Sender manuell speichern:
   • drücken Sie die Taste "TUNE+/TUNE-" (SENDERSUCHE+/SENDERSUCHE-), um einen Sender zu suchen, der Ihnen gefällt.
   • drücken Sie die Taste "SAVE" (SPEICHERN); es wird ein Radiokanal auf dem Bildschirm angezeigt,
   • drücken Sie die Tasten "CH-/CH+" (KANAL-/KANAL+), um den gewünschten Sendekanal zu wählen.
   • drücken Sie die Taste "SAVE" (SPEICHERN) erneut; der Radiokanal wird gespeichert & die Meldung "good" (gut) wird angezeigt.
6. Drücken Sie die Taste "CH-/CH+" (KANAL-/KANAL+), um durch gespeicherte Sender zu blättern, oder drücken Sie die Tasten "TUNE+/TUNE-" (SENDERSUCHE+/SENDERSUCHE-), um manuell einen Sender zu finden, der Ihnen gefällt.

USB-Wiedergabe

1. Stellen Sie sicher, dass die Geräte angeschlossen und der Strom "ON" (EIN) ist.
2. Stecken Sie Ihr USB-Laufwerk in die USB-Buchse des Subwoofers.
3. Drücken Sie die Taste "INPUT" (EINGANG) auf der Fernbedienung oder am Subwoofer, um den Modus auf "USB" umzuschalten, das im LED-Display des Subwoofers angezeigt wird. Jetzt können Sie die Musik genießen.

SD-Wiedergabe

1. Stellen Sie sicher, dass die Geräte angeschlossen und der Strom "ON" (EIN) ist.
2. Stecken Sie Ihr SD-Laufwerk in die SD-Buchse des Subwoofers.
3. Drücken Sie die Taste "INPUT" (EINGANG) auf der Fernbedienung oder am Subwoofer, um den Modus auf "SD" umzuschalten, das im LED-Display des Subwoofers angezeigt wird. Jetzt können Sie die Musik genießen.

MIKROFONEINGANG

Das Heimkinosystem B701D kann drahtlose und kabelgebundene Mikrofone anschließen; Sie können eine Mikrofonbuchse oder beide Mikrofonbuchsen zusammen verwenden.

1. Drahtloses Mikrofon: Stecken Sie den Empfänger in die Mikrofonbuchse 1 oder 2 an der Vorderseite des Subwoofers.
2. Kabelgebundenes Mikrofon: Einstecken, abspielen.
3. Mikrofonlautstärke regeln: Drücken Sie die Taste "MIC-" (MIKRO-)/"MIC +" (MIKRO+) auf der Fernbedienung.
4. Mikrofon-Echoeffekt regeln: Drücken Sie die Taste "ECHO-" (ECHO-)/"ECHO+" (ECHO+) auf der Fernbedienung.

Produktspezifikationen

• 5.1 Kanal Heimkinosystem
• 800 Watt Spitzenleistung
• 400 Watt Programmlautstärke
• 200 Watt kontinuierliche RMS-Leistung
• BT-Version: 5.0+EDR
• Eingangsspannung: AC 120V/60Hz
• Systemimpedanz: 6.5": 8 Ohm /3" Treiber: 4 Ohm
• Frequenzbereich: 20Hz - 20KHz
• Verstärker: Klasse AB, sehr effizienter Verstärker mit Spitzenkomponenten
• Signal-Rausch-Verhältnis: ≥70dB (Maximale Ausgangsleistung mit THD+1<1%)
• Kabellänge (eingebaut):
  • Front UR Lautsprecher: 13.1 2ft;
  • Center Lautsprecher: 13.1 2ft;
  • Rear UR Lautsprecher: 31.16ft.
• Subwoofer-Größe: 7.79" x 12.99" x 12.52"
• Größe des Center-Satellitenlautsprechers: (B*T*H) 4.09" x 7.09" x 4.02"
• Größe des Front UR Satellitenlautsprechers: 4.09" x 7.09" x 4.02"
• Größe des Rear UR Satellitenlautsprechers: 4.09" x 7.09" x 4.02"

Benötigen Sie Hilfe?

Wenn Sie Fragen oder Bedenken haben, zögern Sie bitte nicht, uns zu kontaktieren.
Wir helfen Ihnen gerne weiter:

Anruf oder Nachricht: +1 (888) 572-1718

E-Mail: service@bobtot.net

WICHTIGE SICHERHEITSHINWEISE

RISIKO EINES ELEKTRISCHEN SCHLAGS. NICHT ÖFFNEN

UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN, ENTFERNEN SIE NICHT DIE VERSTÄRKERPLATTE. KEINE VOM BENUTZER WARTBAREN TEILE IM INNEREN. WIR EMPFEHLEN, DAS GERÄT FÜR REPARATUREN ZU EINEM QUALIFIZIERTEN SERVICETECHNIKER ZU BRINGEN.

Lesen Sie die folgenden Sicherheitshinweise, bevor Sie Ihr Heimkinosystem in Betrieb nehmen.

• Stellen Sie diese Lautsprecher nicht auf eine instabile Oberfläche. Der Lautsprecher könnte umfallen und einem Kind oder Erwachsenen schwere Verletzungen sowie dem Gerät ernsthafte Schäden zufügen.
• Verwenden Sie diese Lautsprecher nicht in der Nähe von Wasser und setzen Sie sie nicht Regen oder Feuchtigkeit aus.
• Die Lautsprecher sollten von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten ferngehalten werden.
• Bitte verwenden Sie das Gerät unter der angegebenen Spannung (120V/60Hz). Jede andere als die angegebene Spannung kann Brand oder Stromschlag verursachen.
• Um das Risiko eines Stromschlags oder einer Beschädigung der Komponenten zu verringern, ziehen Sie den Netzstecker, bevor Sie Ihre Lautsprecher bewegen oder andere Komponenten an Ihr Gerät anschließen.
• Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Ziehen Sie den Netzstecker der Haupteinheit aus der Steckdose, bevor Sie das Gerät reinigen.

Verwenden Sie immer eine ordnungsgemäß geerdete Steckdose.
