CIARRA CBCS6903, CBCB6903, CBCS6903D, CBCB6903D Handbuch

Vor der Verwendung der Dunstabzugshaube

Vor der Installation prüfen Sie, ob Teile fehlen oder beschädigt sind; kontaktieren Sie den Hersteller. Beachten Sie alle geltenden Vorschriften und Verordnungen. Lassen Sie die Dunstabzugshaube von einem qualifizierten Techniker installieren. Es liegt in der Verantwortung des Installateurs, die auf dem Typenschild angegebenen Installationsabstände einzuhalten. Der Hersteller lehnt jede Verantwortung für unsachgemäße Installation ab und übernimmt keine Garantie für das Gerät im Falle von Schäden, die durch falsche Installation verursacht wurden.

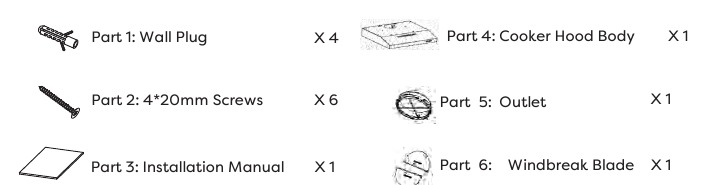

KOMPONENTEN:

DIESE WERKZEUGE BENÖTIGEN SIE FÜR DIE INSTALLATION

1. Schutzhandschuhe

2. Wasserwaage

3. Maßband

4. Doppelseitiges Klebeband oder Klebeband

5. Kreuzschraubendreher-Set

6. Bohrmaschine und 8-mm-Bohrer


Vorbereitung für die Installation

Vorbereitung für die Installation:

1. Lüftungsmodus
   Umluftbetrieb: Im Umluftbetrieb mit Kohlefilter (erforderlich) können Gerüche und Dämpfe gefiltert und durch die obere Lüftungsöffnung abgeleitet werden, ein Abluftrohr ist nicht erforderlich. Abluftbetrieb: Sie können das 1,5 m lange Abluftrohr aus Aluminium mit 120 mm Durchmesser für die Abluft installieren.


2. Verwenden Sie, wenn möglich, mindestens 60 cm gerade Strecken vor jeder Biegung. Für eine optimale Leistung bei längeren Kanalführungen kann ein größerer Kanalquerschnitt erforderlich sein.

3. Schließen Sie vor der Installation keinen Strom an.

Installation

Dunstabzugshaube installieren (Abluftbetrieb):

1. Entfernen Sie alle Schutzfolien von der Dunstabzugshaube und/oder den Teilen.

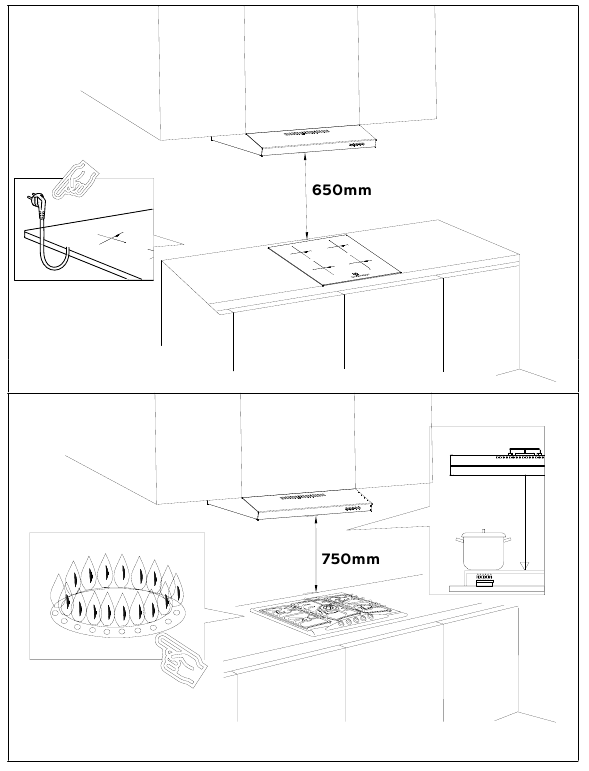

2. Empfohlene Installationshöhe: 65~75 cm über dem Kochfeld für beste Absaugung.

   • Erforderliche Höhe über Gaskochfeld: 750 mm;
   • Erforderliche Höhe über Elektrokochfeld: 650 mm.

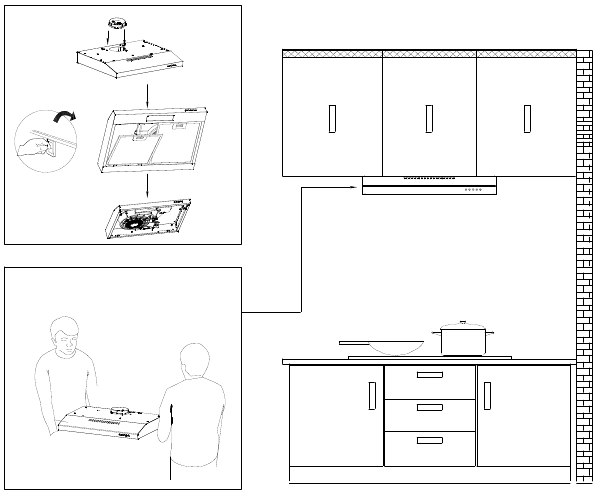

3. Setzen Sie den Auslass auf die Dunstabzugshaube. Entfernen Sie den Aluminium-Fettfilter und setzen Sie die Dunstabzugshaube dann unter den Schrank.

4. Richten Sie die Abluftöffnung der Dunstabzugshaube auf die Schranklüftungsöffnung an der Unterseite aus, führen Sie das Netzkabel durch die Stromöffnung und verwenden Sie dann vier 4 * 20mm Schrauben, um die Dunstabzugshaube in der entsprechenden Position zu fixieren.


5. Setzen Sie den Fettfilter wieder in die Dunstabzugshaube ein.

6. Schließen Sie den Strom an und schalten Sie die LED-Leuchten ein/aus, um zu testen, ob die Funktionen ordnungsgemäß funktionieren.


HINWEIS:

• Stellen Sie sicher, dass Sie das Klebeband an der Rückschlagklappe entfernen und überprüfen Sie, ob die Klappe frei öffnet und schließt, andernfalls kann es zu Geräuschen kommen und die Dunstabzugshaube wird vibrieren.

Kohlefilter-Installation (Umluftbetrieb):

1. Kohlefilter können zur Geruchsbindung verwendet werden. Um den Kohlefilter zu installieren, muss zuerst der Fettfilter entfernt werden. Drücken Sie die Verriegelung und ziehen Sie ihn nach unten.


2. Setzen Sie den Aktivkohlefiltereinsatz in die in der Abbildung gezeigte Position ein.


3. Setzen Sie den Fettfilter wieder ein, und Sie sind fertig.


HINWEIS:

• Stellen Sie sicher, dass der Kohlefilter sicher verriegelt ist.
• Wenn der Kohlefilter installiert ist, wird die Saugleistung der Dunstabzugshaube reduziert.
• Der Kohlefilter sollte je nach Nutzungsbedingungen alle 2-4 Monate gewechselt werden.

Bedienung

Schalten Sie Ihre Dunstabzugshaube immer ein, bevor Sie mit dem Kochen beginnen, um einen Luftstrom in der Küche zu erzeugen.
Lassen Sie das Gebläse einige Minuten laufen, um die Luft nach dem Ausschalten der Dunstabzugshaube zu reinigen. Dies trägt dazu bei, die gesamte Küche sauber und frisch zu halten.

Mechanische Drucktaste
Bedienen Sie die Dunstabzugshaube wie folgt:

	Off (Aus) Taste Sie dient zum Ausschalten des Gebläses.
	Low Speed (Niedrige Geschwindigkeit) Taste Zur Belüftung bei kaum Geräuschen; oder zum Köcheln mit sehr wenig Rauch und Dampf.
	Medium Speed (Mittlere Geschwindigkeit) Taste Für Ihren täglichen Kochzweck.
	High Speed (Hohe Geschwindigkeit) Taste Hohe Geschwindigkeit für das Anbraten oder Kochen, bei dem viel Rauch und Fett entsteht.
	Light (Licht) Taste Wenn die Lichter AUS sind, drücken Sie diese Taste einmal, um die Lichter EINZUSCHALTEN. Drücken Sie diese Taste erneut, um die Lichter AUSZUSCHALTEN.

Reinigung und Wartung

Die richtige Wartung der Dunstabzugshaube gewährleistet die einwandfreie Funktion des Geräts. Trennen Sie die Dunstabzugshaube vor der Reinigung vom Stromnetz oder ziehen Sie den Stecker.

FETTFILTER
Die Fettfilter sollten häufig gereinigt werden. Sie können in der Spülmaschine bei hoher Temperatur ohne Reinigungsmittel gereinigt werden.

KOHLEFILTER
Der Kohlefilter sollte je nach Nutzungsbedingungen alle 2-4 Monate gewechselt werden. Wechseln Sie ihn häufiger, wenn Ihr Kochstil viel Fett erzeugt, z. B. beim Anbraten. Diese Filter sind nicht waschbar und können nicht wiederverwendet werden. Beachten Sie die Installationsanweisungen, die dem Kohlefilter beiliegen.

REINIGUNG VON EDELSTAHL
Empfohlen:

• Reinigen Sie sie regelmäßig mit einem Tuch oder Lappen, der in warmem Wasser und milder Seife oder flüssigem Spülmittel getränkt ist.
• Sie können auch einen speziellen Haushaltsreiniger für Edelstahl verwenden.

Nicht empfohlen:

• Verwenden Sie keine Stahl- oder Edelstahlwolle oder andere Schaber, um hartnäckigen Schmutz zu entfernen.
• Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel.
• Lassen Sie keinen Putzstaub oder andere Baurückstände auf die Dunstabzugshaube gelangen. Decken Sie die Dunstabzugshaube während Bau-/Renovierungsarbeiten ab, um sicherzustellen, dass kein Staub an der Edelstahloberfläche haften bleibt.

Bei der Wahl eines Reinigungsmittels vermeiden:

• Alle Reiniger, die Bleichmittel enthalten, greifen Edelstahl an.
• Produkte, die Chlorid, Fluorid, Iodid, Bromid enthalten, lassen Oberflächen schnell altern.
• Alle brennbaren Produkte, die zur Reinigung verwendet werden, wie Aceton, Alkohol, Äther, Benzol usw., sind hochentzündlich und sollten niemals in der Nähe eines Herdes verwendet werden.

REINIGUNG LACKIERTER OBERFLÄCHEN:
Nur mit warmem Wasser und mildem Reinigungsmittel reinigen. Falls Verfärbungen auftreten, verwenden Sie eine Oberflächenpolitur wie Autopolitur. (KEINE groben Scheuermittel oder Porzellanreiniger verwenden.)

LED-AUSTAUSCH

• LED-Lampe:


Vor der Reinigung oder Reparatur und dem Austausch von Zubehör stellen Sie bitte sicher, dass die Stromversorgung vor dem Betrieb unterbrochen wird, um Stromschläge, Schäden am menschlichen Körper und sogar Lebensgefahr zu vermeiden!

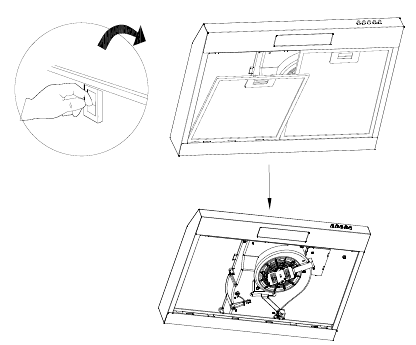

1. Schalten Sie die Dunstabzugshaube aus und ziehen Sie den Netzstecker. Entfernen Sie den Fettfilter, um die LED-Lampe auswechseln zu können.

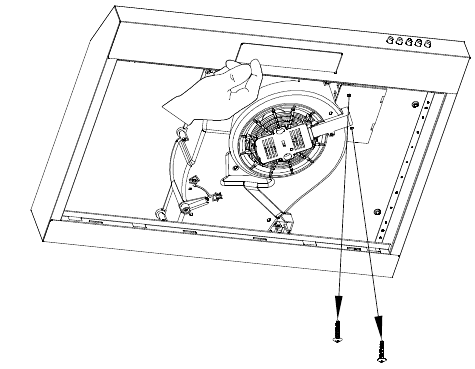

2. Lösen Sie die Schrauben des Schaltkastens, entfernen Sie die Abdeckung des Schaltkastens und ziehen Sie das LED-Licht ab. Drücken Sie die LED-Lichtschnalle von der Rückseite der LED, um das Licht herauszunehmen.

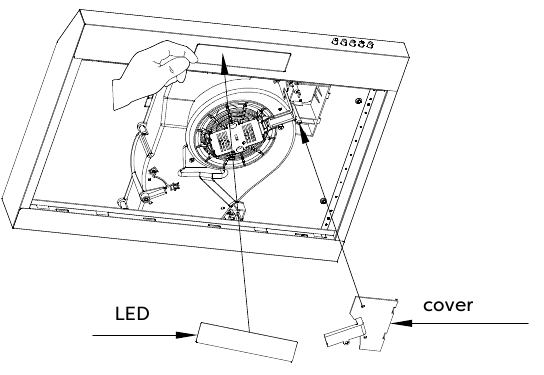

3. Um das neue LED-Licht zu ersetzen, drücken Sie die LED in das LED-Montageloch, stecken Sie den Stecker in die entsprechende Position auf der Hauptplatine des Schaltkastens, schließen Sie die Abdeckung des Schaltkastens und ziehen Sie die Schrauben fest.

4. Setzen Sie den Fettfilter wieder ein, und schon sind Sie fertig.


Fehlerbehebung

Sollte das Problem nach den oben genannten Überprüfungen weiterhin bestehen, wenden Sie sich bitte an das CIARRA Kundendienstzentrum, um Hilfe zu erhalten.

Sicherheit

UM DAS RISIKO VON BRAND, STROMSCHLAG ODER PERSONENSCHÄDEN ZU REDUZIEREN, BEACHTEN SIE BITTE FOLGENDES:

• Verwenden Sie dieses Gerät nur in der vom Hersteller vorgesehenen Weise. Bei Fragen wenden Sie sich an den Hersteller unter der in der Garantie aufgeführten Adresse oder Telefonnummer.
• Vor Wartung oder Reinigung des Geräts die Dunstabzugshaube vom Stromnetz trennen oder abziehen.
• Dieses Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder erhielten Anweisungen zur Benutzung des Gerätes.
• Installationsarbeiten und elektrische Verkabelungen müssen von einer qualifizierten Person(en) gemäß allen geltenden Vorschriften und Normen, einschließlich brandschutztechnischer Bauvorschriften, durchgeführt werden. - Für eine ordnungsgemäse Verbrennung und das Abführen von Gasen durch den Rauchabzug (Schornstein) von Feuerstätten ist ausreichend Luft erforderlich, um einen Rückstau zu verhindern.
• Beim Schneiden oder Bohren in Wände oder Decken dürfen elektrische Leitungen und andere versteckte Versorgungsleitungen nicht beschädigt werden.
• Kanalventilatoren müssen immer ins Freie entlüftet werden.
• Stellen Sie sicher, dass die Anforderungen der örtlichen Behörden bezüglich der Abluftentsorgung eingehalten werden.
• Dieses Gerät muss geerdet werden.
• Wenn anwendbare lokale Vorschriften restriktivere Installations- und/oder Zertifizierungsanforderungen umfassen, haben die vorgenannten Anforderungen Vorrang vor denen dieses Dokuments, und der Installateur verpflichtet sich, diese auf eigene Kosten einzuhalten.
• Reinigen Sie die Dunstabzugshaube häufig. Fett sollte sich nicht an Ventilatoren, Filtern oder in Abluftkanälen ansammeln.

Die Nichtbeachtung der Installationsanweisungen für Schrauben oder Befestigungsvorrichtungen kann zu elektrischen Gefahren führen.

UM DAS RISIKO VON PERSONENSCHÄDEN IM FALLE EINES FETTBRANDES AUF DEM KOCHFELD ZU REDUZIEREN, BEACHTEN SIE BITTE FOLGENDES*:

1. FLAMMEN MIT EINEM GUT SCHLIESSENDEN DECKEL, BACKBLECH ODER METALLTABLETT ERSTICKEN, dann den Brenner ausschalten. SEIEN SIE VORSICHTIG, UM VERBRENNUNGEN ZU VERMEIDEN. WENN DIE FLAMMEN NICHT SOFORT ERLÖSCHEN, EVAKUIEREN SIE UND RUFEN SIE DIE FEUERWEHR.
2. NIEMALS EINE BRENNENDE PFANNE ANHEBEN — Sie könnten sich verbrennen.
3. KEIN WASSER VERWENDEN, einschließlich nasser Spültücher oder Handtücher — Dies könnte eine heftige Dampfexplosion verursachen.
4. Verwenden Sie einen Feuerlöscher NUR wenn:
   1. Sie einen ABC-Feuerlöscher besitzen und wissen, wie man ihn bedient.
   2. Das Feuer klein ist und sich auf den Bereich beschränkt, in dem es entstanden ist.
   3. Die Feuerwehr gerufen wurde.
   4. Sie das Feuer mit dem Rücken zu einem Ausgang bekämpfen können.

• Nur für den Innenbereich.
• Nur zur allgemeinen Belüftung. Nicht zum Abführen von gefährlichen oder explosiven Materialien und Dämpfen verwenden.
• Um Lagerschäden des Motors und laute und/oder unausgewogene Lüfterblätter zu vermeiden, halten Sie Gipskartonstaub, Baustaub usw. von der Dunstabzugshaube fern.
• Ihr Haubenmotor verfügt über einen thermischen Überlastschutz, der den Motor automatisch abschaltet, wenn er überhitzt. Der Motor startet neu, sobald er abgekühlt ist. Wenn der Motor sich weiterhin abschaltet und neu startet, lassen Sie die Haube warten.
• Beachten Sie immer die Anforderungen des Herstellers der Kochgeräte bezüglich der Belüftungsbedürfnisse.
• Um das Brandrisiko zu reduzieren und die Luft ordnungsgemäß abzuführen, leiten Sie die Luft unbedingt nach draußen ab — Leiten Sie keine Abluft in Räume innerhalb von Wänden oder Decken oder in Dachböden, Kriechräume oder Garagen.
• Bei der Installation, Wartung oder Reinigung des Geräts wird empfohlen, eine Schutzbrille und Handschuhe zu tragen.
• Bitte lesen Sie das Spezifikationsetikett am Produkt für weitere Informationen und Anforderungen.

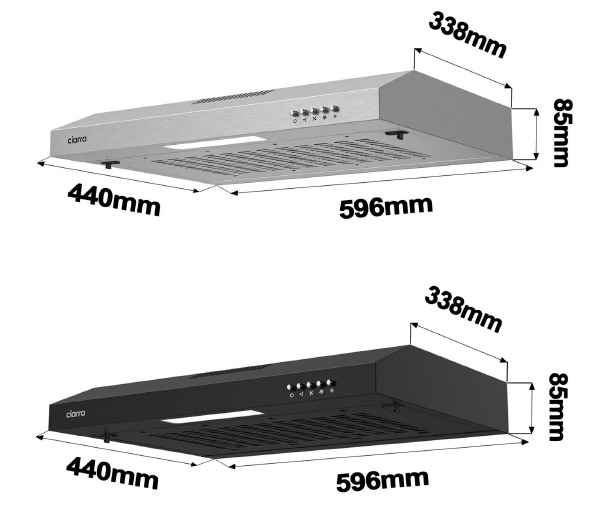

Spezifikationen

CBCS6903
CBCB6903
