AVer CAM520 Pro3 Handbuch

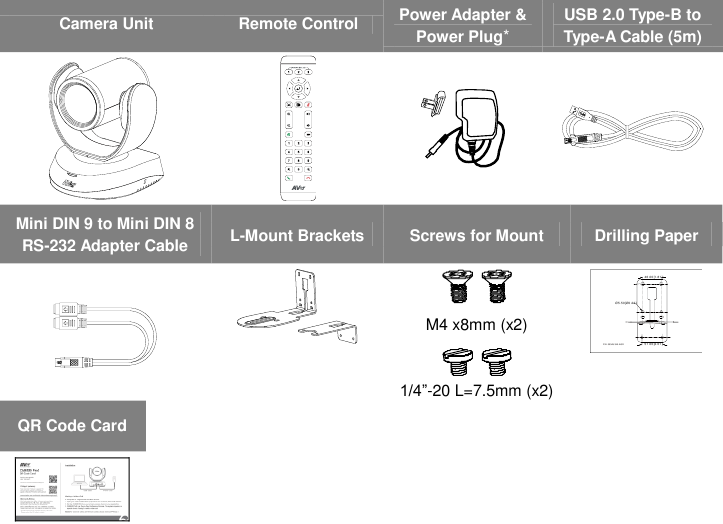

Lieferumfang
*Der Netzstecker variiert je nach Standardsteckdose des Landes, in dem das Produkt verkauft wird.

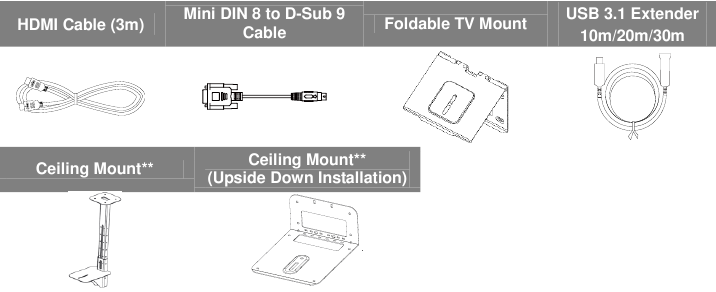

Optionales Zubehör*
*Optionales Zubehör variiert je nach Land, in dem das Produkt verkauft wird.
**Für die Deckenmontage erwerben Sie bitte das Deckenmontage-Kit von AVer.
Übersicht
- Status-LED
- IR-Sensor
- HDMI-Anschluss
- USB 3.1 Typ B-Anschluss
- RS-232 In/Out-Anschluss
- DC 12V Stromanschluss
- PoE-Anschluss*
- Kensington-Sicherung
*Power over Ethernet (PoE), kompatibel mit IEEE 802.3AT/802.3AF. Bitte verwenden Sie ein CAT 5e FTP-Kabel (nicht im Lieferumfang enthalten).
LED-Anzeige
Blinkt einmal blau: Einschalten
Leuchtet rot: Systemstart
Leuchtet orange: Standby
Leuchtet blau: Video aktiv
Installation
- Schließen Sie die Kamera an eine Steckdose an.
![Installation - Schritt 1 - Kamera anschließen]( "AVer - CAM520 Pro3 - Installation - Schritt 1 - Kamera anschließen")
- Verbinden Sie die notwendigen Kabel.
![]()
[Hinweise]- Befestigen Sie die USB- und RS-232-Kabel mit den beiliegenden Schrauben.
- Stellen Sie sicher, dass das Kabel fest mit dem Anschluss an der Kamera verbunden ist, bevor Sie es befestigen.
- Verbinden Sie die Kamera mit dem Computer/Laptop.
![Installation - Schritt 2 - Mit dem Computer verbinden]( "AVer - CAM520 Pro3 - Installation - Schritt 2 - Mit dem Computer verbinden")
[Hinweise]- Verwenden Sie das im Lieferumfang enthaltene USB 2.0-Kabel.
- Die CAM520 Pro3 verfügt über einen USB 3.1-Anschluss, der mit USB 2.0 kompatibel ist.
Die maximale Auflösung/fps für USB 2.0 und USB 3.1-Anschlüsse sind unten aufgeführt.
| USB 2.0 | USB 3.1 | HDMI | ||
| YUV | M-JPEG | YUV | M-JPEG | |
|
|
|
|
|
- Verbinden Sie ein Ethernet-Kabel für IP-Streaming und die Fernsteuerung der Kamera.
![Installation - Schritt 3 - Ein Ethernet-Kabel anschließen]( "AVer - CAM520 Pro3 - Installation - Schritt 3 - Ein Ethernet-Kabel anschließen")
[Hinweis]- Um die Stabilität des IP-Video-Streamings zu gewährleisten, verwenden Sie bitte ein CAT 5e FTP-Kabel.
- Verbinden Sie ein HDMI-Kabel mit einem TV-Monitor, um sofort Live-Video zu erhalten.
[Hinweis]- Der HDMI-Anschluss unterstützt 1080p- und 720p-Auflösung.
Fernbedienung
* Nicht unterstützt für CAM520 Pro3
- AAA-Batterien (erforderlich)
- Preset (
![]()
): Die Preset-Taste auf der Fernbedienung hat 2 Funktionen.
Zum Speichern eines Presets - Bewegen Sie die Kamera in die gewünschte Position. Halten Sie die Preset-Taste gedrückt, bis die Speichern-Meldung auf dem Bildschirm erscheint. Wählen Sie die Preset-Positionstaste 0-9, um die aktuelle Kameraposition zu speichern. Wiederholen Sie die Schritte bei Bedarf.
Zum Laden eines Presets - Drücken Sie die Preset-Taste und die Preset-Positionstaste 0-9, um eine gespeicherte Kameraposition zu laden. Wiederholen Sie die Schritte bei Bedarf. - Halten Sie die Zahlentaste "
![]()
" 1 Sekunde lang gedrückt, um die WDR-Funktion ein- oder auszuschalten. - Halten Sie die Zahlentaste "
![]()
" 1 Sekunde lang gedrückt, um die SmartFrame-Funktion ein- oder auszuschalten. - Halten Sie die Zahlentaste "
![]()
" 1 Sekunde lang gedrückt, um die RTMP-Streaming-Funktion zu aktivieren oder zu deaktivieren. - Halten Sie die Zahlentaste "
![]()
" 1 Sekunde lang gedrückt, um die Kamera in den Schlafmodus zu zwingen. Dadurch wird jegliches Video-Streaming beendet. Um die Kamera aufzuwecken, drücken Sie die Taste oder eine beliebige Richtungstaste für 1 Sekunde. Dieser Modus ist nicht funktionsfähig, während USB-Streaming aktiv ist. - Kameraauswahl (
![]()
): Wenn Sie nur eine Kamera haben und keine Einstellungen vornehmen müssen, ist die Standardeinstellung Kamera 1. Wenn Sie auf der Fernbedienung Kamera 2 oder 3 drücken, werden Sie feststellen, dass Ihre Fernbedienung Ihre Kamera nicht steuern kann. Drücken Sie in diesem Fall bitte erneut Kamera 1 auf Ihrer Fernbedienung. - SmartFrame (
![]()
): Drücken Sie für 1 Sekunde, um die SmartFrame-Funktion zwischen den Modi Manuelle Rahmung/Automatische Rahmung/Voreingestellte Rahmung umzuschalten. Eine Meldung (wie abgebildet) wird auf dem Bildschirm angezeigt, um den Modus anzuzeigen.
![]()
[Hinweis] SmartFrame verwendet Gesichts- und Körpererkennungstechnologie. Personen mit Masken und seitlichen Gesichtsprofilen können weiterhin erkannt werden. Die maximale Erkennungsentfernung beträgt 7-10 Meter.
Legen Sie Voreinstellungspunkte im Voraus fest (Nur für Voreinstellungspunkt 1-9. Voreinstellung 0 ist für die Home-Position).
): Die Preset-Taste auf der Fernbedienung hat 2 Funktionen.
" 1 Sekunde lang gedrückt, um die WDR-Funktion ein- oder auszuschalten.
" 1 Sekunde lang gedrückt, um die SmartFrame-Funktion ein- oder auszuschalten.
" 1 Sekunde lang gedrückt, um die RTMP-Streaming-Funktion zu aktivieren oder zu deaktivieren.
" 1 Sekunde lang gedrückt, um die Kamera in den Schlafmodus zu zwingen. Dadurch wird jegliches Video-Streaming beendet. Um die Kamera aufzuwecken, drücken Sie die Taste oder eine beliebige Richtungstaste für 1 Sekunde. Dieser Modus ist nicht funktionsfähig, während USB-Streaming aktiv ist.
): Wenn Sie nur eine Kamera haben und keine Einstellungen vornehmen müssen, ist die Standardeinstellung Kamera 1. Wenn Sie auf der Fernbedienung Kamera 2 oder 3 drücken, werden Sie feststellen, dass Ihre Fernbedienung Ihre Kamera nicht steuern kann. Drücken Sie in diesem Fall bitte erneut Kamera 1 auf Ihrer Fernbedienung.
): Drücken Sie für 1 Sekunde, um die SmartFrame-Funktion zwischen den Modi Manuelle Rahmung/Automatische Rahmung/Voreingestellte Rahmung umzuschalten. Eine Meldung (wie abgebildet) wird auf dem Bildschirm angezeigt, um den Modus anzuzeigen.
Wandmontage
- Verwenden Sie die im Lieferumfang enthaltene Bohrschablone, um die Löcher in die Wand zu bohren, wo der Benutzer die Kamera montieren möchte.
![]()
- Verwenden Sie die Schrauben (nicht im Lieferumfang enthalten), um die L-Halterung
![]()
an der Wand zu befestigen.
![]()
[Hinweis]
Für Zementwände: M4 x20mm selbstschneidende Schrauben (x4) + Kunststoff-Konusanker
Für Holzwände: M4 x20mm selbstschneidende Schrauben (x4) - Anschließend montieren Sie die L-Halterungen
![]()
+ ![]()
mit 2 Schrauben (M4 x8mm, im Lieferumfang enthalten).
![]()
- Nach der Montage der L-Halterungen befestigen Sie den unteren Teil der L-Halterungen mit den Schrauben (nicht im Lieferumfang enthalten) an der Wand.
![]()
[Hinweis]
Für Zementwände: M4 x20mm selbstschneidende Schrauben (x2) + Kunststoff-Konusanker
Für Holzwände: M4 x20mm selbstschneidende Schrauben (x2) - Führen Sie die Kabel durch die Öffnung an den L-Halterungen und verbinden Sie die Kabel mit den entsprechenden Anschlüssen.
![]()
- Verwenden Sie die restlichen Schrauben (1/4"-20 L=7.5mm, im Lieferumfang enthalten), um die Kamera an den L-Halterungen zu befestigen.
![Wandmontage]( "AVer - CAM520 Pro3 - Wandmontage")
an der Wand zu befestigen.
mit 2 Schrauben (M4 x8mm, im Lieferumfang enthalten).
Videoanruf tätigen
Zur Verwendung dieses Geräts ist ein Computer erforderlich.
- Öffnen Sie Ihre Videokollaborationsanwendung wie Zoom, Microsoft® Teams, Skype for Business, Skype, Google Meet, Intel® Unite™, RingCentral, BlueJeans, V-Cube, LiveOn, CyberLink U Meeting®, TrueConf, Adobe Connect, Cisco WebEx®, Fuze, GoToMeeting™, Microsoft® Lync™, Vidyo, vMix, WebRTC, Wirecast, XSplit.
- Legen Sie die CAM520 Pro3 in Ihrer Anwendung als Ihr primäres Kameragerät fest (Einzelheiten entnehmen Sie bitte der Einrichtungsanleitung Ihrer Anwendung).
- Bereit für einen Videoanruf.
[Hinweis] Die CAM520 Pro3 ist eine Plug-n-Play-Konferenzkamera. Das System erfordert keine speziellen Treiber. Für erweiterte Einstellungen und Firmware-Updates laden Sie bitte PTZApp 2 herunter.
Herstellen einer Verbindung über den Browser
Die CAM520 Pro3 verfügt über einen Ethernet-Port für IP-Streaming und ermöglicht Administratoren die Fernsteuerung und Einrichtung der Kamera über einen Internetzugang. Darüber hinaus unterstützt die CAM520 Pro3 auch RTSP- und RTMP-Funktionen. Für weitere Details beachten Sie bitte das Benutzerhandbuch oder wenden Sie sich an unseren technischen Support.
- Stellen Sie sicher, dass die CAM520 Pro3 über eine Internetverbindung verfügt.
- Starten Sie PTZApp 2* (
![]()
) und verbinden Sie die CAM520 Pro3 mit einem USB-Kabel mit dem PC.
![Eine Verbindung über den Browser herstellen - Schritt 1]( "AVer - CAM520 Pro3 - Eine Verbindung über den Browser herstellen - Schritt 1")
- Die Standard-IP-Adresse der Kamera ist 192.168.1.168. Klicken Sie auf das Stiftsymbol (
![]()
), um die IP-Adresse zu bearbeiten**.
![Eine Verbindung über den Browser herstellen - Schritt 2]( "AVer - CAM520 Pro3 - Eine Verbindung über den Browser herstellen - Schritt 2")
- Klicken Sie auf das Weblink-Symbol (
![]()
), um die Chrome-Seite zu öffnen. Bitte geben Sie das Passwort ein (Standardpasswort ist aver4321).
[Hinweis] Der Browser unterstützt:- Chrome: Version 76.x oder höher
- Firefox: Version 69 oder höher
- IE: Wird nicht unterstützt
- Nach dem Bearbeiten der IP-Adresse kann der Benutzer auf die Webeinstellungen der Kamera zugreifen, nur mit einer Ethernet-Kabelverbindung. Trennen Sie das USB-Kabel.
- Der Haupt-Webbildschirm wird wie folgt angezeigt.
![Eine Verbindung über den Browser herstellen - Schritt 3]( "AVer - CAM520 Pro3 - Eine Verbindung über den Browser herstellen - Schritt 3")
) und verbinden Sie die CAM520 Pro3 mit einem USB-Kabel mit dem PC.
), um die IP-Adresse zu bearbeiten**.
), um die Chrome-Seite zu öffnen. Bitte geben Sie das Passwort ein (Standardpasswort ist aver4321).
*In PTZApp 2 kann der Benutzer die IP-Adresse der CAM520 Pro3 ändern, die Parameter der Kamera konfigurieren, KI-Tracking-Funktionen und einige erweiterte Bildeinstellungen vornehmen sowie die Kamera schwenken, neigen und zoomen. Weitere Informationen finden Sie im Benutzerhandbuch.
Bitte gehen Sie zu https://www.aver.com/download-center/ (Global), https://www.avereurope.com/download-center/ (Europa) oder https://www.averusa.com/business/support/ (USA), um die PTZApp 2 herunterzuladen. Nach dem Herunterladen doppelklicken Sie auf die Datei und folgen Sie den Anweisungen auf dem Bildschirm, um die Installation abzuschließen.
Nach der Installation der PTZApp 2 doppelklicken Sie auf das PTZApp 2-Symbol, um die Anwendung auszuführen.
**Um Änderungen der IP-Adresse in Gruppen zu unterstützen, kann der Benutzer die AVer IP Finder App herunterladen.
- Laden Sie den IP Finder von https://www.aver.com/download-center/ (Global), https://www.avereurope.com/download-center/ (Europa) oder https://www.averusa.com/business/support/ (USA) herunter.
- Führen Sie den IP Finder aus.
- Klicken Sie auf Search (Suchen), und alle verfügbaren Geräte werden auf dem Bildschirm aufgelistet.
![]()
Weitere Hilfe
Für FAQs, technischen Support, Software- und Benutzerhandbuch-Downloads besuchen Sie bitte:
Hauptsitz
Download-Center: https://www.aver.com/download-center
Technischer Support: https://www.aver.com/technical-support
Niederlassung USA
Download-Center: https://www.averusa.com/business/support/
Technischer Support: https://averusa.force.com/support/s/contactsupport
Niederlassung Europa
Download-Center: https://www.avereurope.com/download-center
Technischer Support: https://www.avereurope.com/technical-support
Kontaktinformationen
Hauptsitz
AVer Information Inc.
https://www.aver.com
8F, No.157, Da-An Rd., Tucheng Dist., New Taipei City 23673, Taiwan
Tel: +886 (2) 2269 8535
Niederlassung USA
AVer Information Inc., Americas
https://www.averusa.com
668 Mission Ct., Fremont, CA 94539, USA
Tel: +1 (408) 263 3828
Gebührenfrei: +1 (877) 528 7824
Technischer Support: support.usa@aver.com
Niederlassung Europa
AVer Information Europe B.V.
https://www.avereurope.com
Westblaak 134, 3012 KM, Rotterdam, The Netherlands
Tel: +31 (0) 10 7600 550
Technischer Support: eu.rma@aver.com
Niederlassung Japan
アバー・インフォメーション株式会社
https://jp.aver.com
〒160-0023 日本東京都新宿区西新宿 3-2-26 立花新宿ビル 7 階
Tel: +81 (0) 3 5989 0290
テクニカル・サポート: VCInfo. JP@aver.com
Niederlassung Vietnam
Công ty TNHH AVer Information (Việt Nam)
Tầng 5, 596 Nguyễn Đình Chiểu, P.3, Quận 3, Thành phố Hồ Chí Minh 700000, Việt Nam
Tel: +84 (0)28 22 539 211
