EcoFlow Alternator Handbuch

Übersicht

LED-Anzeige

Gerät verkabeln

• Es wird empfohlen, die Verkabelung von einem Fachmann durchführen zu lassen.
• Tragen Sie persönliche Schutzausrüstung (einschließlich Schutzbrille und Handschuhe) während der Verkabelung und Installation.
• Vermeiden Sie bei der Verkabelung Bereiche mit hohen Temperaturen, scharfe Kanten und reibungsanfällige Stellen, und befestigen Sie die Kabel sicher, um Kabelverschleiß oder lose Verbindungen durch Kabelbewegung zu vermeiden.

• Beachten Sie bei der Verkabelung immer die Sicherheitsanweisungen der Batterie.
• Es wird empfohlen, die Verkabelung abzuschließen, bevor Sie das Fahrzeug starten und das Ladegerät einschalten.
• Schalten Sie das Ladegerät aus und trennen Sie es, bevor Sie jedes Mal die Verkabelung ändern.

Verkabelungsschritte

1. Verbinden Sie den Ringkabelschuh des Sicherungskabels mit dem Pluspol (+) der Fahrzeugstarterbatterie oder der Wohnmobil-Aufbaubatterie.
2. Verbinden Sie das andere Ende des Sicherungskabels und den positiven (roten) Anschluss des Eingangskabels mit einem Drehmoment von 3 bis 4 N*m. Ein unzureichendes Drehmoment führt zu einer lockeren Verbindung und Kabelverschmelzung. Ein Drehmoment über 6 N*m wird die Sicherung zerstören.
3. Erden Sie den negativen (schwarzen) Anschluss des Eingangskabels am Fahrgestell des Fahrzeugs oder direkt am Minuspol (-) der Wohnmobil-Aufbaubatterie, wenn Sie es an ein Wohnmobil anschließen.
4. Verbinden Sie das Eingangskabel mit dem Fahrzeugbatterieanschluss am Ladegerät.
5. Verbinden Sie das Ausgangskabel vom Anschluss für tragbare Powerstation des Ladegeräts mit dem Zusatzakku-Anschluss der Powerstation oder des Zusatzakkus.

Stellen Sie sicher, dass das Eingangskabel, das Sicherungskabel und das Ausgangskabel fest verbunden sind, da lose Verbindungen zu Kabelverschmelzung führen können.

Kompatibilität

Fahrzeugstarterbatterie oder Wohnmobil-Aufbaubatterie
Bitte stellen Sie sicher, dass die Fahrzeugstarterbatterie oder die Wohnmobil-Aufbaubatterie unbeschädigt und wiederaufladbar ist.
Die Nennspannung der Batterie sollte 12V oder 24V betragen.

Gibt es Anforderungen an Automodelle?
Die Gesamtspannung einiger älterer oder spezieller Automodelle ist relativ niedrig, wodurch das Ladegerät möglicherweise nicht funktioniert. Verwenden Sie in diesem Fall die EcoFlow App, um die Startspannung des Ladegeräts anzupassen. Tragbare Powerstation oder Zusatzakku

Das 800W Alternator Ladegerät wird über das XT150 Ausgangskabel an den Zusatzakku-Anschluss (XT150) der tragbaren EcoFlow Powerstation oder des Zusatzakkus angeschlossen. Bitte stellen Sie sicher, dass Ihre EcoFlow tragbare Powerstation oder Ihr Zusatzakku über einen solchen Anschluss verfügt.

Umweltanforderungen
Damit das Ladegerät normal betrieben werden kann, sollte der Ort, an dem das Ladegerät platziert oder installiert wird, die folgenden Anforderungen erfüllen:

1. In der Nähe der tragbaren Powerstation oder des Zusatzakkus sein, da das Ausgangskabel nur 1 m lang ist und seine Länge nicht verlängert werden kann.
2. Über ausreichend Anschlussraum um die Anschlüsse verfügen.
3. Trocken und sauber sein, mit einer moderaten Temperatur und fern von Wärmequellen.
4. Fern von brennbaren Substanzen sein, da das Ladegerät während des Gebrauchs Wärme erzeugt.
5. Gut belüftet sein und nicht durch Decken oder andere Gegenstände, die die Belüftung behindern, abgedeckt werden.
6. Fern von Kindern und Haustieren sein.

Gerät installieren

(Optional)
Für ruhige Fahrten können Sie das Ladegerät auf der Powerstation platzieren. Für holprige Fahrten wird empfohlen, das Ladegerät sicher zu installieren.

Methode 1

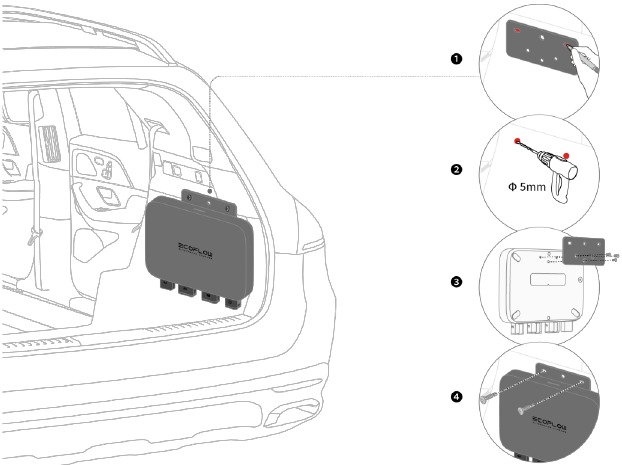

Sie können die mitgelieferten selbstschneidenden Schrauben verwenden, um das Ladegerät am Gehäuse oder Rahmen Ihres Fahrzeugs zu installieren

Schritte

1. Verwenden Sie die Montageplatte, um die Bohrpositionen zu bestimmen und markieren Sie diese mit einem Stift.
2. Bohren Sie 2 Löcher mit 5 mm Durchmesser.
3. Befestigen Sie die Montageplatte mit drei M5 Schrauben an der Rückseite des Ladegeräts.
4. Führen Sie die selbstschneidenden Schrauben durch die Montageplatte und in die Löcher ein.

Methode 2
Sie können die mitgelieferten M6 Schrauben und Muttern verwenden, um das Ladegerät auf einer Platte zu installieren.

Schritte

1. Verwenden Sie die Montageplatte, um die Bohrpositionen zu bestimmen und markieren Sie diese mit einem Stift.
2. Bohren Sie 2 Löcher mit 6 mm Durchmesser.
3. Befestigen Sie die Montageplatte mit drei M5 Schrauben an der Rückseite des Ladegeräts.
4. Führen Sie die M6 Schrauben durch die Montageplatte und in die Löcher ein. Ziehen Sie dann die M6 Muttern fest.

Erste Schritte

Ein-/Ausschalten

• Einschalten: Kurz einmal drücken
• Ausschalten: 3 Sekunden lang drücken

Um sicherzustellen, dass das Ladegerät normal funktioniert, schließen Sie bitte zuerst die Verkabelung wie angewiesen ab und schalten Sie dann die Powerstation oder den Zusatzakku ein, bevor Sie Ihr Fahrzeug starten.

Wenn Sie das Ladegerät zum ersten Mal einschalten, wechselt es in den Lademodus. Im täglichen Gebrauch wechselt es beim Einschalten in denselben Modus, in dem es zuletzt ausgeschaltet wurde. Um sicherzustellen, dass das Ladegerät normal funktioniert, aktualisieren Sie bitte die Firmware Ihrer tragbaren Powerstation oder Ihres Zusatzakkus vor dem Gebrauch auf die neueste Version.

Gerät verbinden

EcoFlow bietet eine Begleit-App zur Geräteverwaltung. Durch die Verbindung des Ladegeräts mit Ihrem EcoFlow Konto über die App können Sie:

1. Den Status des Ladegeräts überprüfen
2. Den Betriebsmodus ändern
3. Die Ausgangsleistung anpassen
4. Die Startspannung anpassen

Schritte zur Verbindung

1. Laden Sie die EcoFlow App herunter unter: https://download.ecoflow.com/app
2. Öffnen Sie die EcoFlow App und melden Sie sich bei Ihrem EcoFlow Konto an. Falls Sie noch kein Konto haben, erstellen Sie zuerst eines.
3. Tippen Sie auf die "Add Device" (Gerät hinzufügen) Schaltfläche oder das "+" (Plus) Symbol in der oberen rechten Ecke, um nach neuen EcoFlow Geräten zu suchen.
4. Schalten Sie Bluetooth auf Ihrem Telefon ein und verbinden Sie das Gerät mit Ihrem EcoFlow Konto.
5. Stellen Sie eine Internetverbindung her (optional).

Nachdem Sie das Ladegerät mit dem Internet verbunden haben, können Sie es aus der Ferne verwalten. Wenn keine Internetverbindung verfügbar ist, können Sie das Ladegerät über Bluetooth verwalten.

Gerät kann nicht über Bluetooth gefunden werden

Befolgen Sie die Anweisungen im Abschnitt "How to Unbind" (So entbinden Sie das Gerät), um das Bluetooth des Ladegeräts zurückzusetzen und versuchen Sie dann erneut, es zu verbinden.

So entbinden Sie das Gerät

Sie können die Entbindung über die App oder die Power Button (Ein-/Aus-Taste) am Ladegerät vornehmen. Um die Entbindung über die Taste vorzunehmen, befolgen Sie diese Schritte:

1. Schalten Sie die tragbare Powerstation oder den Zusatzakku aus.
2. Halten Sie die Power Button (Ein-/Aus-Taste) 3 Sekunden lang gedrückt, um das Ladegerät auszuschalten.
3. Warten Sie einige Sekunden und halten Sie dann die Power Button (Ein-/Aus-Taste) 5 Sekunden lang gedrückt. Wenn die LED-Anzeige dauerhaft gelb leuchtet, beginnt die Entbindung. Wenn die Anzeige eine andere Farbe annimmt, ist die Entbindung abgeschlossen.

So wechseln Sie Modus und Zustand

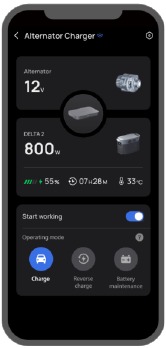

Sie müssen in der App zur Gerätedetailseite gehen und auf ein Modus-Symbol tippen, um den Modus zu ändern.

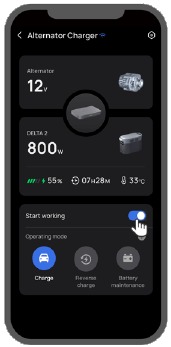

Um zwischen Arbeits- und Standby-Zustand zu wechseln, tippen Sie auf die Umschalttaste.

Lademodus

• Energiefluss: Lichtmaschine → Fahrzeug-Starterbatterie oder Wohnmobil-Aufbaubatterie → Lichtmaschinen-Ladegerät → Tragbare Powerstation oder Zusatzbatterie
• Maximale Leistung: 800W

Wenn die tragbare Powerstation oder Zusatzbatterie eingeschaltet ist und Ihr Fahrzeug in Bewegung ist, kann das Ladegerät die überschüssige Leistung der Lichtmaschine nutzen, um die tragbare Powerstation oder Zusatzbatterie zu laden.
Im Lademodus wird die tatsächliche Ausgangsleistung durch den Bewegungszustand und das Modell des Fahrzeugs beeinflusst.
Um eine Tiefentladung der Starterbatterie des Fahrzeugs oder der Wohnmobil-Aufbaubatterie zu verhindern, misst das Ladegerät im Lademodus die Spannung der Batterie. Ist der gemessene Wert niedriger als die Startspannung des Ladegeräts, stellt das Ladegerät den Betrieb ein.
Bleibt das Ladegerät im Lademodus länger als 48 Stunden inaktiv, schaltet es sich automatisch ab.
Zu Ihrer Fahrsicherheit wird empfohlen, im Lademodus den Betriebsmodus nicht zu ändern, wenn sich das Fahrzeug in Bewegung befindet.

Batterie-Wartungsmodus

• Energiefluss: Tragbare Powerstation oder Zusatzbatterie → Lichtmaschinen-Ladegerät → Fahrzeug-Starterbatterie
• Standardmäßige maximale Leistung: 100W

Nach dem Einschalten der tragbaren Powerstation oder Zusatzbatterie können Sie das Ladegerät verwenden, um Ihre Starterbatterie über einen längeren Zeitraum auf einem optimalen Niveau geladen zu halten. Dies hilft, die Lebensdauer der Batterie zu verlängern und stellt sicher, dass sie bei Bedarf einsatzbereit ist.

Rückwärtslademodus

• Energiefluss: Tragbare Powerstation oder Zusatzbatterie → Lichtmaschinen-Ladegerät → Fahrzeug-Starterbatterie oder Wohnmobil-Aufbaubatterie
• Maximale Leistung: 800W

Wenn die tragbare Powerstation oder Zusatzbatterie eingeschaltet ist, lädt das Ladegerät die Fahrzeug-Starterbatterie oder Wohnmobil-Aufbaubatterie mit einer maximalen Leistung von 800W.

Kabel trennen

Um das Eingangs- oder Ausgangskabel zu trennen, befolgen Sie diese Schritte:

1. Schalten Sie die tragbare Powerstation oder Zusatzbatterie aus.
2. Schalten Sie das Ladegerät aus.
3. Verwenden Sie den mitgelieferten Kabelabzieher, um das Kabel zu trennen.

Fehlerbehebung

LED-Anzeige ist rot

• Überprüfen Sie die App-Oberflächen auf Fehlerdetails.

Verkabelung ist vollständig, aber das Gerät lässt sich nicht einschalten

• Stellen Sie die korrekte Polaritätsverbindung zwischen dem Ladegerät und der Fahrzeug-Starterbatterie oder der Wohnmobil-Aufbaubatterie sicher.
• Vergewissern Sie sich, dass alle Kabelanschlüsse fest verbunden sind.
• Vergewissern Sie sich, dass die Nennspannung der Fahrzeug-Starterbatterie oder der Wohnmobil-Aufbaubatterie 12V oder 24V beträgt.
• Prüfen Sie, ob der Minuspol des Eingangskabels mit dem Minuspol der Starterbatterie verbunden ist. Wenn ja, verbinden Sie den Minuspol des Eingangskabels mit dem Chassis und versuchen Sie erneut, das Ladegerät einzuschalten.

Im Lademodus arbeitet das Ladegerät, aber die Powerstation oder Zusatzbatterie lädt nicht

• Aktualisieren Sie die Firmware Ihrer tragbaren Powerstation oder Zusatzbatterie in der App auf die neueste Version.
• Prüfen Sie, ob Sie in der App ein Ladelimit für Ihre Powerstation festgelegt haben.

Ausgangsleistung erreicht nicht das Maximum

• Prüfen Sie, ob Sie die Ausgangsleistung des Ladegeräts in der App eingestellt haben.
• Die Leistung der Lichtmaschine könnte niedrig sein. Erhöhen Sie ihre Leistung (z. B. durch Betätigen des Gaspedals) und versuchen Sie es dann erneut.

Im Lademodus schwankt die Ausgangsleistung dramatisch

• Der Grund könnte sein, dass ein Batteriesensormodul mit dem Minuspol der Starterbatterie verbunden ist. Verbinden Sie den Minuspol des Eingangskabels mit dem Chassis und versuchen Sie es erneut.

Powerstation oder Zusatzbatterie schaltet sich aus, nachdem das Ladegerät in den Standby-Zustand versetzt wurde.

• Aktualisieren Sie die Firmware Ihrer tragbaren Powerstation oder Zusatzbatterie in der App auf die neueste Version.

Die angeschlossene WAVE 2 Zusatzbatterie lädt nicht

Sobald eine WAVE 2 Zusatzbatterie angeschlossen ist, startet das Ladegerät den Geräteerkennungsprozess.
Bitte warten Sie etwa 1 Minute. Nach Abschluss der Erkennung beginnt der Ladevorgang.

Bleibt das Problem bestehen, wenden Sie sich bitte an den technischen Support.

Wartung

1. Überprüfen Sie die Kabel jeden Monat und stellen Sie sicher, dass die Anschlüsse fest sitzen. Achten Sie auf Risse, Abnutzungen und Korrosion an den Kabeln. Wenn Sie dies bemerken, stellen Sie die Verwendung der Kabel sofort ein und befolgen Sie die Anweisungen im Abschnitt "Cable Replacement" (Kabelaustausch).
2. Verwenden Sie ein trockenes, weiches und sauberes Tuch oder Papiertücher, um das Ladegerät zu reinigen.

Kabelaustausch

Zum fortgesetzten Schutz vor Brand- oder Stromschlaggefahr nur durch Sicherungen desselben Typs und derselben Nennwerte ersetzen.

1. Um das Ausgangskabel zu ersetzen, kaufen Sie neue Kabel über die offiziellen Vertriebskanäle von EcoFlow.
2. Um das Eingangskabel, das Sicherungskabel oder die Sicherung zu ersetzen, wenden Sie sich an den offiziellen EcoFlow-Kundendienst für Kaufvorschläge und bitten Sie einen Fachmann um den Austausch.

Lieferumfang

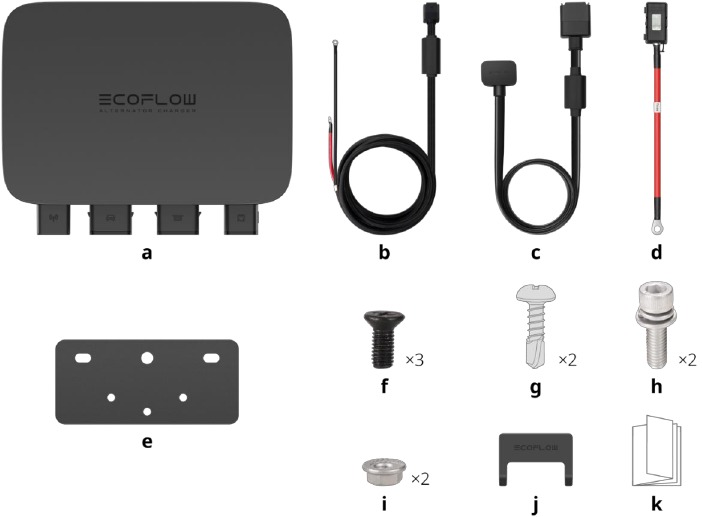

1. EcoFlow Alternator Charger

Kabel

2. Eingangskabel (5m)
3. XT150 Ausgangskabel (1m)
4. Sicherungskabel

Installationskits

5. Installationsplatte
6. M5 Schraube ×3
7. ST5.5 Schraube ×2
8. M6 Bolzen×2
9. M6 Mutter ×2

Sonstiges

10. Kabelabzieher
11. Schnellstartanleitung & Sicherheitshinweise & Garantiekarte

Spezifikationen

Sicherheitshinweise

Verkabelung und Installation

1. Es wird empfohlen, die Verkabelung von einem Fachmann durchführen zu lassen.
2. Tragen Sie während der Verkabelung und Installation persönliche Schutzausrüstung (einschließlich Schutzbrille und Handschuhe).
3. Es wird empfohlen, die Verkabelung vor dem Starten des Fahrzeugs und dem Einschalten des Ladegeräts abzuschließen.
4. Verbinden Sie das Sicherungskabel und den Pluspol des Eingangskabels mit einem Drehmoment von 3 bis 4 N*m. Ein unzureichendes Drehmoment führt zu einer lockeren Verbindung und Kabelschmelze. Ein Drehmoment von über 6 N*m bricht die Sicherung.
5. Befolgen Sie diese Schritte beim Anschließen des Eingangskabels:
   • Verbinden Sie den Ringkabelschuh des Sicherungskabels mit dem Pluspol der Starterbatterie des Fahrzeugs oder der Bordbatterie des Wohnmobils.
   • Verbinden Sie das andere Ende des Sicherungskabels mit dem Pluspol des Eingangskabels.
   • Erden Sie den Minuspol des Eingangskabels am Chassis des Fahrzeugs oder direkt am Minuspol der Bordbatterie des Wohnmobils (wenn Sie es an ein Wohnmobil anschließen).
   • Schließen Sie das Eingangskabel an den Fahrzeugbatterieanschluss am Ladegerät an.
6. Stellen Sie sicher, dass das Eingangskabel, das Sicherungskabel und das Ausgangskabel fest angeschlossen sind, da lose Verbindungen zu Kabelschmelze führen können.
7. Vermeiden Sie es, die Polarität der positiven und negativen Verbindungen zu vertauschen, wenn Sie das Eingangskabel und das Sicherungskabel an die Starterbatterie des Fahrzeugs oder die Bordbatterie des Wohnmobils anschließen.
8. Vermeiden Sie bei der Verkabelung Bereiche mit hohen Temperaturen, scharfen Kanten und Reibung. Befestigen Sie die Kabel sicher, um Kabelverschleiß oder lose Verbindungen durch Kabelbewegung zu vermeiden.
9. Beachten Sie die Spezifikationen der Fahrzeug-Starterbatterie oder der Wohnmobil-Bordbatterie und stellen Sie sicher, dass deren Nennspannung 12 V oder 24 V beträgt. Beachten Sie bei der Verwendung immer die Sicherheitshinweise der Batterie.
10. Verwenden Sie das Ladegerät nicht mit beschädigten oder nicht wiederaufladbaren Batterien.
11. Schalten Sie das Ladegerät aus und trennen Sie es, bevor Sie jedes Mal die Verkabelung ändern.
12. Stellen Sie sicher, dass die Schrauben während der Installation mit dem angegebenen Drehmoment angezogen werden (M5: 3 N*m; ST5.5: 4 N*m; M6: 9 N*m).
13.
    Um das Brandrisiko zu reduzieren, verwenden Sie nur Akkupacks, die das Batteriemanagementsystem und alle notwendigen Schutzvorrichtungen, die integraler Bestandteil des Akkupacks sind, enthalten.

Umgebungsanforderungen

1. Installieren und verwenden Sie das Ladegerät in einer trockenen und ordentlichen Umgebung mit mäßiger Temperatur.
2. Halten Sie das Ladegerät von Wärmequellen und feuchten Umgebungen fern.
3. Halten Sie das Ladegerät von brennbaren Substanzen fern, da das Ladegerät im Betrieb Wärme erzeugt.
4. Verwenden Sie das Ladegerät in einem gut belüfteten Bereich und achten Sie darauf, das Ladegerät nicht mit Decken oder anderen Gegenständen, die die Belüftung behindern, abzudecken.
5. Befeuchten Sie das Ladegerät nicht und tauchen Sie es nicht in Wasser oder andere Flüssigkeiten.
6. Halten Sie Kinder und Haustiere vom Ladegerät fern.

Täglicher Gebrauch

1. Schalten Sie das Ladegerät aus, bevor Sie Kabel anschließen oder trennen.
2. Überprüfen Sie die Kabel jeden Monat und stellen Sie sicher, dass die Anschlüsse fest sitzen. Achten Sie auf Risse, Abnutzungen und Korrosion an den Kabeln. Wenn Sie eines davon bemerken, stellen Sie die Verwendung der Kabel sofort ein und befolgen Sie die Anweisungen im Abschnitt „Kabelersatz“.
3. Vermeiden Sie längeren Kontakt mit dem Ladegerät, wenn es in Gebrauch ist.
4. Verwenden Sie zum Reinigen des Ladegeräts ein trockenes, weiches und sauberes Tuch oder Papiertücher.
5. Wenden Sie sich an den offiziellen Kundendienst von EcoFlow, wenn das Ladegerät repariert werden muss.
6. Zerlegen Sie das Ladegerät nicht selbst. Andernfalls kann das Ladegerät beschädigt werden und die Garantie erlischt.

Im Notfall

1. Im Notfall ergreifen Sie Vorkehrungen gegen Stromschläge (tragen Sie zum Beispiel isolierende Handschuhe), bevor Sie das Ladegerät berühren.
2. Wenn das Ladegerät nass wird, stellen Sie die Verwendung sofort ein und verzichten Sie auf weitere Bedienung oder das Einschalten. Platzieren Sie das Ladegerät an einem sicheren, wasserdichten und gut belüfteten Ort und wenden Sie sich dann an den offiziellen Kundendienst von EcoFlow, um Hilfe zu erhalten.
3. Wenn das Ladegerät ins Wasser fällt, platzieren Sie es an einem sicheren, wasserdichten und gut belüfteten Ort und halten Sie es von Berührung fern, bis es vollständig trocken ist. Das getrocknete Ladegerät sollte nicht wieder verwendet werden und muss gemäß den örtlichen Gesetzen und Vorschriften ordnungsgemäß entsorgt werden.
4. Wenn das Ladegerät Feuer fängt, empfehlen wir Ihnen, die Feuerlöscher in folgender Reihenfolge zu verwenden: Wasser oder Sprühnebel, Sand, Löschdecke, Trockenpulver und schließlich ein Kohlendioxid-Feuerlöscher.
5. Wenn das Ladegerät umgestürzt und stark beschädigt ist, tragen Sie isolierende Handschuhe, um es auszuschalten, und dann platzieren Sie das Ladegerät an einem offenen Bereich fern von brennbaren Materialien und Personen, und entsorgen Sie es gemäß den örtlichen Gesetzen und Vorschriften.

Referenzen

• https://download.ecoflow.com/app

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
