maytronics Dolphin Plus Handbuch

SPEZIFIKATIONEN

Motorschutz: IP 68

Mindesttiefe: 0.80m/2.6ft

Maximale Tiefe: 5m/16.4ft

WARNHINWEISE UND VORSICHTSMASSNAHMEN

• Nur das original mitgelieferte Netzteil verwenden
• Sicherstellen, dass die Steckdose durch einen Fehlerstromschutzschalter (GFI) oder einen Fehlerstrom-Schutzschalter (ELI) geschützt ist
• Das Netzteil von stehendem Wasser fernhalten
• Das Netzteil mindestens 3m/10ft vom Beckenrand entfernt positionieren
• Das Becken nicht betreten, während der Poolreiniger in Betrieb ist
• Vor Wartungsarbeiten das Netzteil ausstecken

Bei Nichtgebrauch den Poolreiniger auf dem Caddy an einem schattigen Ort aufbewahren.

Den Poolreiniger nur unter den folgenden Wasserbedingungen verwenden:

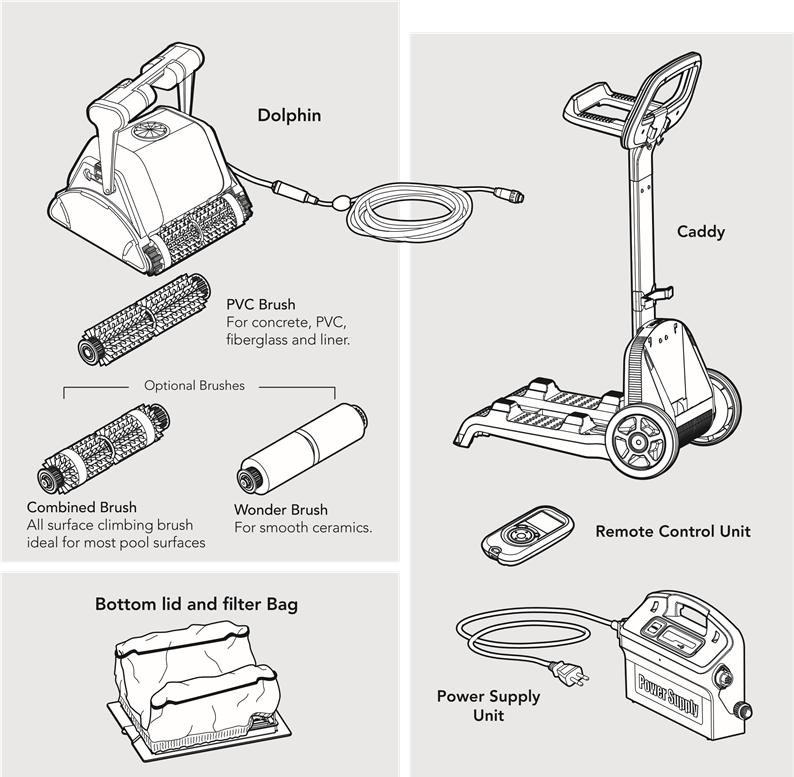

TEILE DES POOLREINIGERS

VERWENDUNG DES POOLREINIGERS

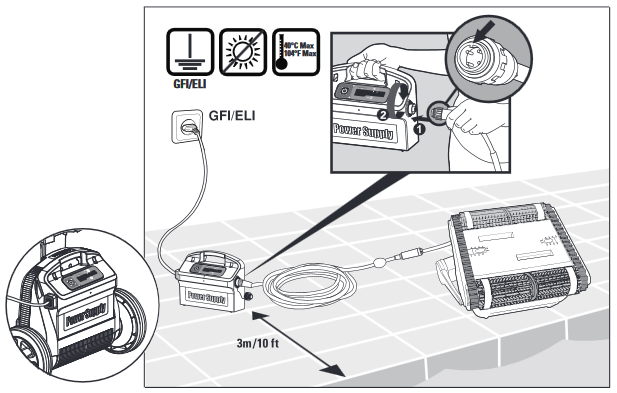

Einrichtung

Das Schwimmkabel mit dem Netzteil verbinden, indem der Stecker mit der Kerbe (1) an der Nut der Buchse des Netzteils ausgerichtet und im Uhrzeigersinn gedreht wird (2).

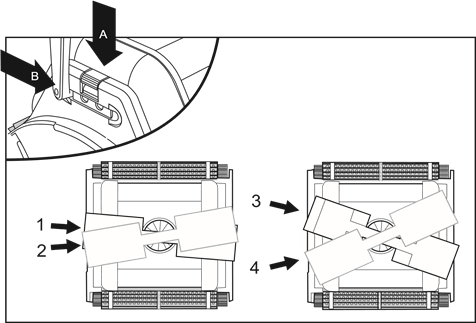

Diagonale Griffposition für seitliche Bewegung an der Wasserlinie ändern.

So stellen Sie den Griffwinkel ein:

1. Die Arretierung nach unten drücken und in Position halten.
2. Den Griff in die gewünschte Position bringen und die Arretierung loslassen, um den Griff zu fixieren.

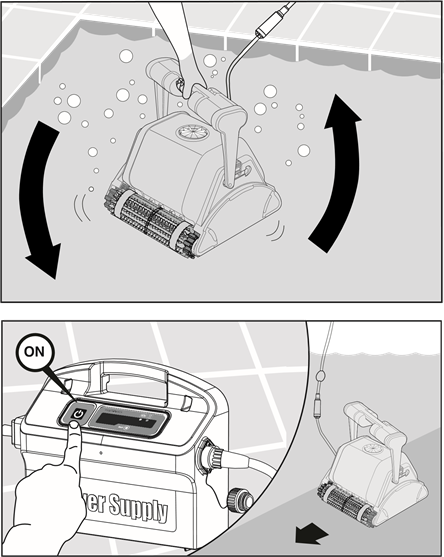

Den Poolreiniger in den Pool setzen

Wenn die Wonder brush/Wonder rings trocken sind, diese in Wasser einweichen, bis sie weich sind.

Den Roboter von Seite zu Seite schütteln oder auf den Kopf stellen, um eingeschlossene Luft abzulassen.

Ihn auf den Poolboden sinken lassen.

Das Netzteil EINSCHALTEN.
Der Poolreiniger arbeitet nun, bis er das Ende des Reinigungszyklus erreicht hat.

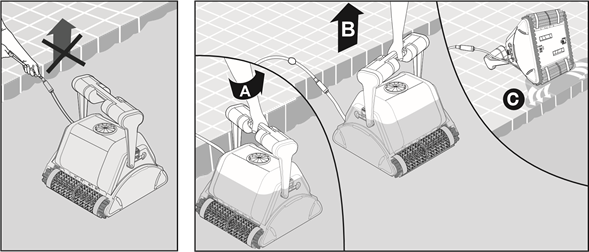

Den Poolreiniger aus dem Pool entfernen

Der Roboter schaltet sich am Ende des Reinigungszyklus automatisch ab.

Das Netzteil AUSSCHALTEN und ausstecken.


Mit dem Schwimmkabel den Poolreiniger an den Beckenrand bringen. Mit dem Griff den Poolreiniger aus dem Pool entfernen.

DEN POOLREINIGER NICHT AM KABEL AUS DEM POOL ZIEHEN.

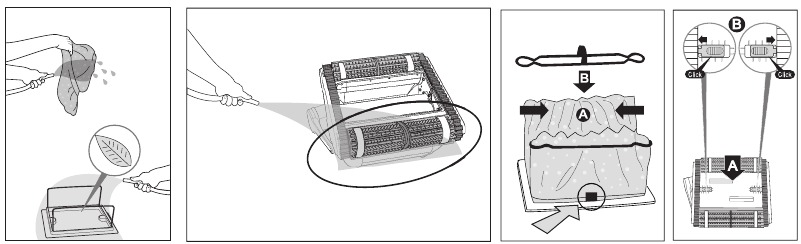

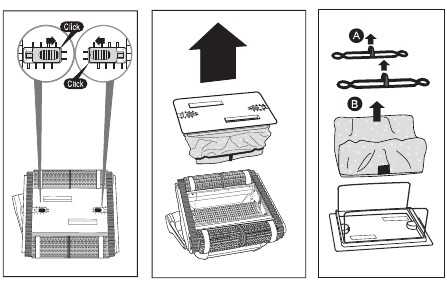

Wartung

Den Filterbeutel mit einem Schlauch reinigen. Die Bürsten regelmäßig mit einem Schlauch reinigen. Es wird empfohlen, den Filterbeutel regelmäßig in einer Waschmaschine zu waschen. Schonwaschgang verwenden.

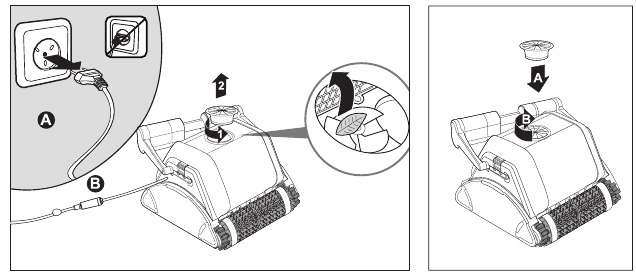

Reinigung des Laufrads
Das Netzteil ausstecken.

Falls Sie Ablagerungen im Laufrad bemerken, das Laufrad öffnen und die Ablagerungen entfernen.

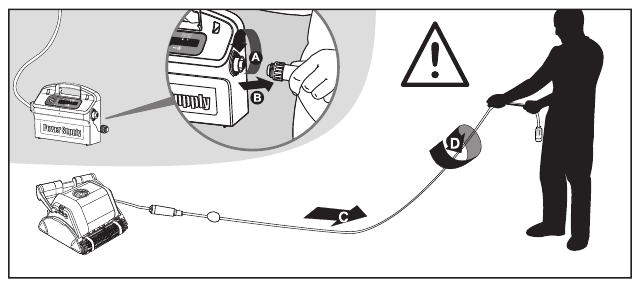

Kabel
Um Knicke zu entfernen, das Kabel vollständig ausstrecken und mindestens einen Tag in der Sonne liegen lassen.

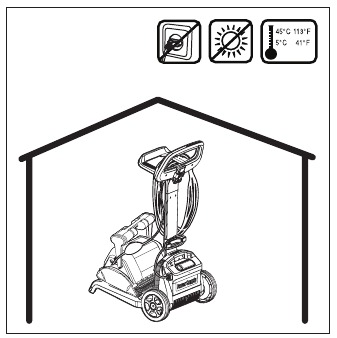

Lagerung außerhalb der Saison

Wenn der Poolreiniger längere Zeit nicht verwendet wird, die folgenden Schritte zur Lagerung durchführen:

• Sicherstellen, dass kein Wasser im Poolreiniger verbleibt
• Den Filterbeutel gründlich reinigen und einsetzen
• Das Kabel knickfrei aufrollen und auf den Caddy legen
• Den Poolreiniger an einem geschützten Ort auf seinem Caddy oder einfach auf dem Kopf stehend lagern

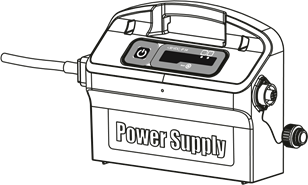

NETZTEIL

Digitales "Schaltnetzteil" mit Filterbeutel voll- und Verzögerungsanzeige.

• Eingang - 100-250 AC Volt
• 50-60 Hertz
• 180 Watt
• Ausgang - <30 VDC
• IP 54

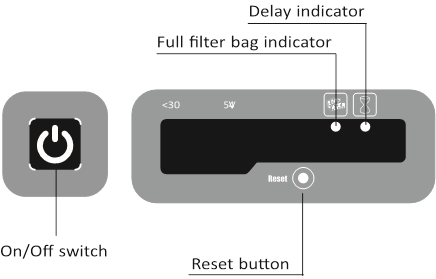

Anzeige "Filterbeutel voll" und Reset-Taste

Das Netzteil ist mit einer Filterbeutel-Statusanzeige ausgestattet.

Die rote LED zeigt zwei Filterzustände an.

• Wenn sie blinkt - Der Filter ist teilweise blockiert.
• Wenn sie leuchtet - Der Filter ist blockiert und muss geleert und gereinigt werden.

Wenn die LED nach dem Entleeren und Reinigen des Filterbeutels nicht erlischt, die RESET-Taste drücken, während der Roboter arbeitet.

Verzögerungsanzeige
Das Netzteil ist mit einer Verzögerungsanzeige ausgestattet, die anzeigt, ob die Verzögerungsoption aktiviert ist (über die Fernbedienung).

FERNBEDIENUNG

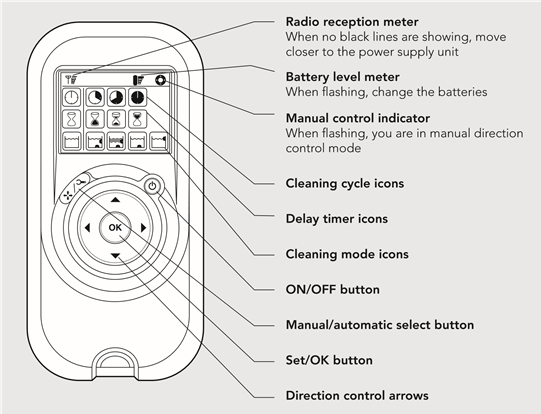

Das Bedienfeld

Die Fernbedienung (RCU) bietet zwei Betriebsmodi – Automatikmodus und manueller Richtungssteuerungsmodus.

Im Automatikmodus können die Reinigungsparameter geändert werden.

Im manuellen Richtungsmodus kann die Bewegung des Roboters manuell gesteuert werden.

Manueller Richtungssteuerungsmodus

Die On/Off-Taste (Ein/Aus) einmal drücken. Die Fernbedienung startet im manuellen Richtungssteuerungsmodus. Die Richtungspfeile (siehe rechts) verwenden, um die Bewegung des Roboters im Pool zu steuern.

Den manuellen Richtungssteuerungsmodus verlassen und den Automatikmodus einstellen

	Um den manuellen Richtungssteuerungsmodus zu verlassen, die Taste Manual/Automatic (Manuell/Automatisch) nur einmal drücken. Der digitale Bildschirm leuchtet auf und drei Reihen von Funktionssymbolen werden im Standardmodus angezeigt.
	Um die Parameter zu ändern, die Aufwärts- oder Abwärtspfeile drücken. Um die Parametereinstellungen auszuwählen, die rechten oder linken Pfeile verwenden. Wenn Sie die gewünschte Funktion erreicht haben, die Set/OK-Taste (Einstellen/OK) drücken.

Die Taste Manual/Automatic (Manuell/Automatisch) drücken und dann die gewünschten Parameter gemäß der folgenden Tabelle auswählen:

Reinigungszyklus-Anzeige Diese bestimmt die Länge des Reinigungszyklus.	Schnell 2-Stunden-Zyklus	Effizient 3-Stunden-Zyklus für den täglichen Gebrauch. (Standardeinstellung)	Extra 4-Stunden-Zyklus
Verzögerungszeitanzeige Diese bestimmt, wann der Poolreiniger zu arbeiten beginnt. Eine Verzögerung ermöglicht es dem Schmutz, sich am Boden des Pools abzusetzen.	Sofortiger Start (Standardeinstellung)	Eine Stunde Verzögerung	Zwei Stunden Verzögerung
Reinigungsaktionsanzeige Hier können Sie aus den folgenden Optionen wählen.	Standard Boden- und Wandreinigung. (Standardeinstellung)	Ultra-Reinigung Stärkere Saugleistung und langsamere Bewegung. (Boden und Wand)	Nur Boden Reinigt nur den Boden und den Bereich, in dem Boden und Wände aufeinandertreffen	Nur Wände Reinigt nur Wände und Wasserlinie

Hinweis:

• Wenn innerhalb von 2 Minuten keine Taste gedrückt wird, schaltet sich die Fernbedienung aus und der Poolreiniger arbeitet mit den vorherigen Einstellungen weiter.
• Wenn die Optionen "Ultra-Clean" (Ultra-Reinigung) und "Walls Only" (Nur Wände) ihre Zyklen beendet haben, kehrt der Poolreiniger zu den Standardeinstellungen zurück.
