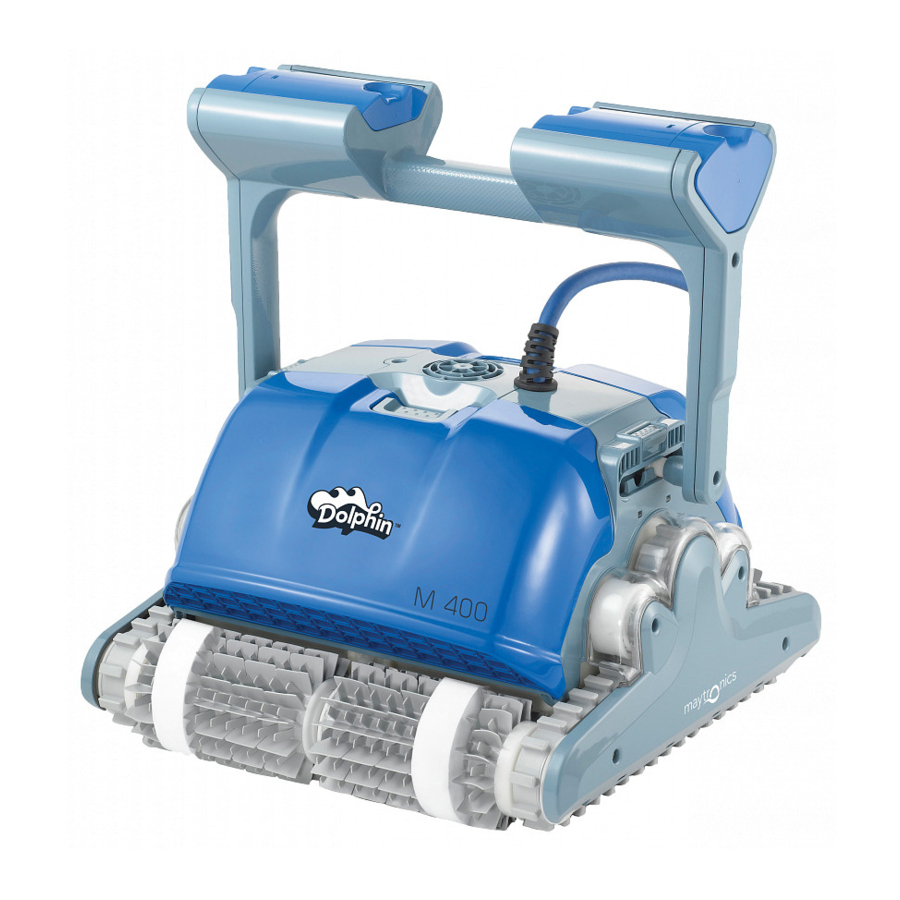

Maytronics Dolphin M400 Handbuch

TECHNISCHE DATEN

Motorschutz: IP 68
Mindesttiefe: 0,80 m/2.6 ft
Maximale Tiefe: 5 m/16.4 ft

Digitales Schaltnetzteil

• Eingang - 100-250 AC VOLTS
• 50-60 Hertz
• 180 Watt
• Ausgang - <30 VDC
• IP 54

WARNUNGEN UND VORSICHTSMASSNAHMEN

Warnungen

• Verwenden Sie ausschließlich das Original-Netzteil
• Stellen Sie sicher, dass die Steckdose durch einen Fehlerstromschutzschalter (GFI) oder einen Erdschlussunterbrecher (ELI) geschützt ist
• Halten Sie das Netzteil von stehendem Wasser fern
• Platzieren Sie das Netzteil mindestens 3,5 m/12 ft vom Beckenrand entfernt
• Betreten Sie das Becken nicht, während der Poolreiniger in Betrieb ist
• Ziehen Sie den Netzstecker, bevor Sie Wartungsarbeiten durchführen

Vorsichtsmaßnahmen

Lagern Sie den Poolreiniger bei Nichtgebrauch auf seinem Caddy an einem schattigen Ort.
Verwenden Sie den Poolreiniger nur unter den folgenden Wasserbedingungen:

TEILE DES POOLREINIGERS

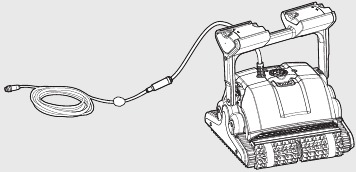

Dolphin M400 / M500

Fernbedienung – nur M500

Bürsten

Kombibürste
All-Oberflächen-Kletterbürste, ideal für die meisten Pooloberflächen.

Wonder Brush
Für glatte Keramikoberflächen.

Filtration

Filterkartusche mit Netzfiltern (X4)

Feinstfilter (X4) (optional)

Netzteil – Optionen

Basic

Advanced

Caddy

VERWENDUNG DES POOLREINIGERS

Die Bedienung des Poolreinigers ist sehr einfach. Legen Sie ihn einfach in den Pool und stellen Sie sicher, dass er richtig auf dem Poolboden aufliegt. Schalten Sie ihn EIN und lassen Sie ihn die Arbeit erledigen.

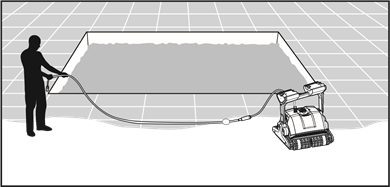

Einrichtung

Bevor Sie den Poolreiniger zum ersten Mal verwenden, führen Sie die folgenden Schritte aus:

Wickeln Sie das Kabel vollständig ab und strecken Sie es aus, damit es keine Knicke aufweist.
Einige Modelle werden mit Kunststoffabdeckungen an den Bürsten geliefert. Entfernen Sie diese vor Gebrauch.

Einstellen des Griffwinkels
Der Griff des Roboters sollte diagonal eingestellt und verriegelt werden, um optimale Reinigungsergebnisse zu gewährleisten.
Der Griffwinkel kann auch eingestellt werden, um die Geschwindigkeit zu bestimmen, mit der sich der Roboter entlang der Wasserlinie bewegt.

So stellen Sie den Griffwinkel ein:

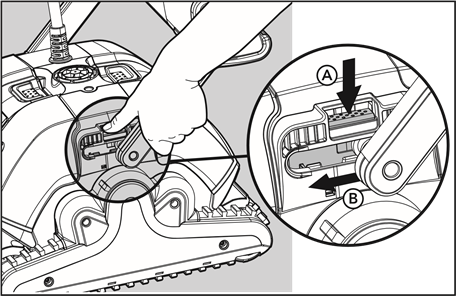

1. Drücken Sie den Riegel nach unten und halten Sie ihn in dieser Position.
2. Bewegen Sie den Griff in die gewünschte Position und lassen Sie den Riegel los, um den Griff zu fixieren.

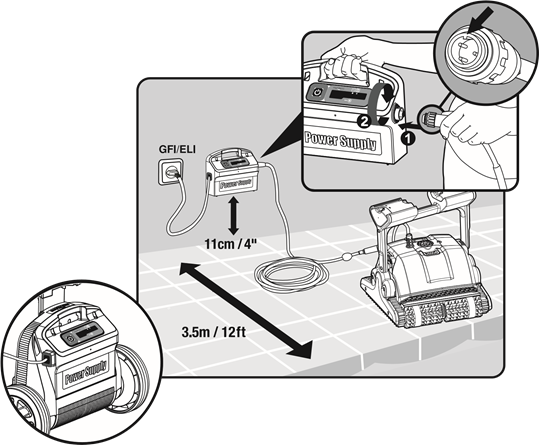

   Positionieren Sie das Netzteil so, dass es sich etwa in der Mitte der langen Seite des Pools befindet, in einem Abstand von mindestens 3,5 m/12 ft vom Pool und 11 cm/4'' über dem Boden platziert ist.

   Befestigen Sie das Schwimmkabel am Netzteil, indem Sie es mit der Kerbe am Stecker (1) an der Nut in der Buchse des Netzteils ausrichten und im Uhrzeigersinn drehen (2).
   Stecken Sie das Netzteil ein und lassen Sie es in der Position AUS.

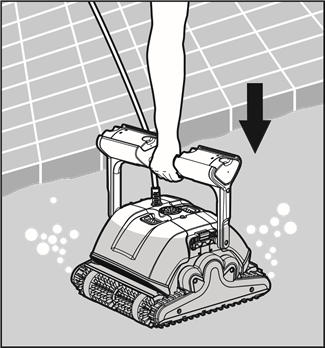

Den Poolreiniger in den Pool setzen

Wenn Ihr Poolreiniger mit Bürsten ausgestattet ist, die Schwämme enthalten, tauchen Sie die Bürsten ins Wasser und drücken Sie sie aus, damit sie beim ersten Gebrauch des Poolreinigers oder wenn die Bürsten zwischen den Anwendungen ausgetrocknet sind, Wasser aufnehmen.
Lassen Sie den Poolreiniger los und lassen Sie ihn auf den Boden des Pools sinken.
Stellen Sie sicher, dass das Schwimmkabel frei von Hindernissen ist.
Um Knicke im Schwimmkabel zu vermeiden, legen Sie ungefähr so viel Kabel ins Wasser, dass der Poolreiniger die entfernteste Ecke des Pools erreichen kann.

Schalten Sie das Netzteil EIN.
Der Poolreiniger arbeitet nun, bis er das Ende des Reinigungszyklus erreicht hat.

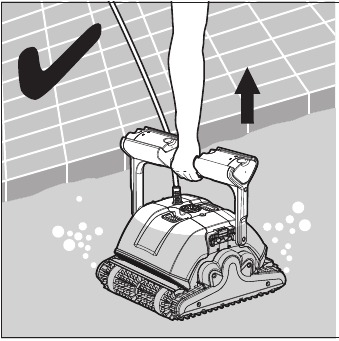

Entfernen des Poolreinigers aus dem Pool

Schalten Sie das Netzteil AUS und ziehen Sie den Netzstecker.

Ziehen Sie den Poolreiniger mit dem Schwimmkabel an den Beckenrand.
Entfernen Sie den Poolreiniger mit dem Griff aus dem Pool.

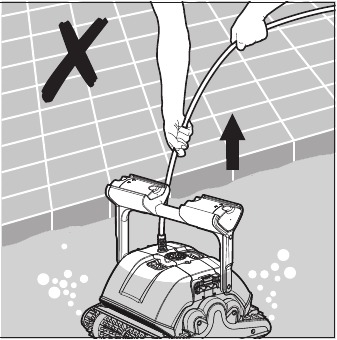

ZIEHEN SIE DEN POOLREINIGER NICHT AM KABEL AUS DEM POOL.

ROUTINE WARTUNG

Reinigen der Kartuschenfilter

Den Netzstecker vor Wartungsarbeiten ziehen.

Hinweis: Lassen Sie die Kartuschenfilter vor der Reinigung nicht austrocknen.

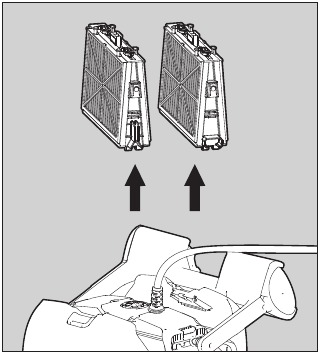

Öffnen Sie die Filterabdeckungen und entnehmen Sie die Kartuschen von beiden Seiten des Roboters.

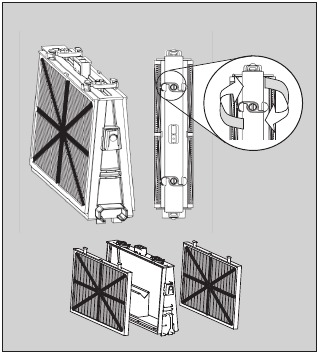

Öffnen Sie die Clips und entnehmen Sie die Filter.

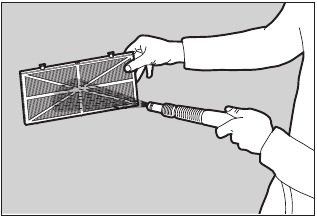

Reinigen Sie die Filter mit einem Schlauch.

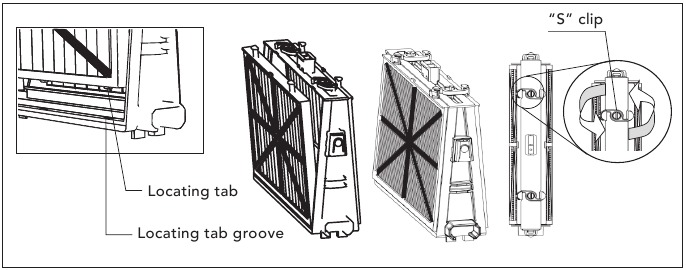

Zusammenbau der Filterelemente: Setzen Sie die Fixierlaschen am unteren Ende des Filterelements in die Nuten des Grundrahmens ein und schließen Sie dann den "S"-Clip (S-Clip).

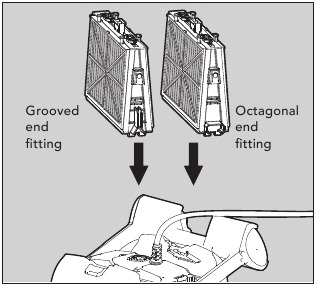

Installieren Sie die Grundrahmen mit Filtern gemäß dem Diagramm wieder.

Erzwingen Sie nicht das Einsetzen der Filter.

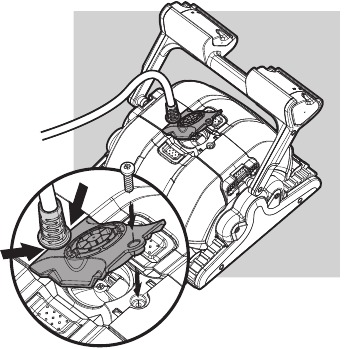

Demontage und Reinigung des Impellers

Den Netzstecker vor der Reinigung ziehen.

Demontieren Sie die Impellerabdeckung und reinigen Sie den Bereich um das Impellergehäuse, dann bauen Sie es wieder zusammen. (Verwenden Sie einen Kreuzschlitzschraubendreher).

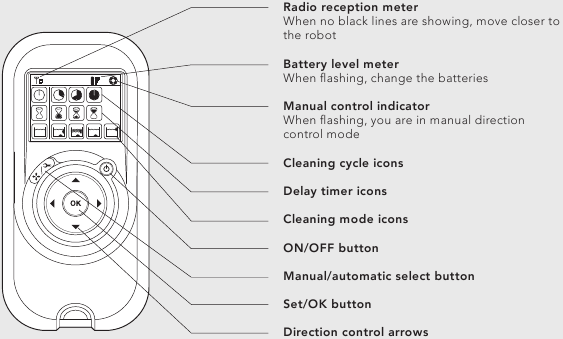

VERWENDUNG DER FERNBEDIENUNG – NUR M500

Die Fernbedienung bietet zwei Betriebsmodi – den Automatikmodus und den Modus für die manuelle Richtungssteuerung.
Im Automatikmodus können die Reinigungsparameter geändert werden.
Im Modus für die manuelle Richtungssteuerung kann die Bewegung des Roboters manuell gesteuert werden.

Manueller Richtungssteuerungsmodus
	Drücken Sie einmal die On/Off (Ein/Aus)-Taste. Die Fernbedienung startet im manuellen Richtungssteuerungsmodus. Verwenden Sie die Richtungspfeile (siehe rechts), um die Bewegung des Roboters im Becken zu steuern.

Manuellen Richtungssteuerungsmodus beenden und Automatikmodus einstellen
	Um den manuellen Richtungssteuerungsmodus zu verlassen, drücken Sie nur einmal die Manual/Automatic (Manuell/Automatik)-Auswahltaste. Der digitale Bildschirm leuchtet auf und drei Reihen von Funktionssymbolen werden im Standardmodus angezeigt.
	Um die Parameter zu ändern, drücken Sie die Aufwärts- oder Abwärtspfeile. Um die Parametereinstellungen auszuwählen, verwenden Sie die Pfeile nach rechts oder links. Wenn Sie die gewünschte Funktion erreicht haben, drücken Sie die Set/OK (Einstellen/OK)-Taste.

Drücken Sie die Manual/Automatic (Manuell/Automatik)-Auswahltaste und wählen Sie dann die gewünschten Parameter gemäß der folgenden Tabelle aus:

Reinigungszyklus-Anzeige Dies bestimmt die Länge des Reinigungszyklus.	Schnell 1,5-Stunden-Zyklus	Effizient 2,5-Stunden-Zyklus für den täglichen Gebrauch. (Standardeinstellung)	Extra 3,5-Stunden-Zyklus
Verzögerungszeit-Anzeige Dies bestimmt, wann der Poolreiniger seine Arbeit aufnimmt. Eine Verzögerung ermöglicht es dem Schmutz, sich am Boden des Pools abzusetzen.	Sofortiger Start (Standardeinstellung)	Eine Stunde Verzögerung	Zwei Stunden Verzögerung
Reinigungsaktion-Anzeige Hier können Sie aus den folgenden Optionen wählen.	Standard Boden- und Wandreinigung. (Standardeinstellung)	Ultra-sauber Stärkere Saugkraft und langsamere Bewegung. (Boden und Wand).	Nur Boden Reinigt nur den Boden und den Bereich, in dem Boden und Wände aufeinandertreffen.	Nur Wände Reinigt nur Wände und Wasserlinie.

Hinweis:

• Wenn innerhalb von 2 Minuten keine Taste gedrückt wird, schaltet sich die Fernbedienung ab und der Poolreiniger arbeitet mit den vorherigen Einstellungen weiter.
• Wenn die Optionen "Ultra-Clean" (Ultra-sauber) und "Walls Only" (Nur Wände) ihre Zyklen beendet haben, kehrt der Poolreiniger zu den Standardeinstellungen zurück.

LAGERUNG AUSSERHALB DER SAISON

Wenn der Poolreiniger längere Zeit nicht verwendet wird, führen Sie die folgenden Lagerschritte durch:

• Stellen Sie sicher, dass sich kein Wasser mehr im Poolreiniger befindet
• Reinigen Sie die Kartuschenfilter gründlich und setzen Sie sie wieder ein
• Rollen Sie das Kabel knickfrei auf und legen Sie es auf den Caddy
• Lagern Sie den Poolreiniger aufrecht auf dem Caddy an einem geschützten Ort ohne direkte Sonneneinstrahlung/Regen/Frost bei einer Temperatur zwischen 5˚-45˚C / 41˚-113˚F

FEHLERBEHEBUNG

Bevor Sie Ihren Dolphin-Händler kontaktieren, lesen Sie bitte diese Anleitung.

Weitere Fehlerbehebung finden Sie auf unserer Webseite: www.maytronics.com
