Maytronics Dolphin Explorer E30 Handbuch

Inhalt

1 TECHNISCHE DATEN
2 WARNUNGEN UND VORSICHTSMASSNAHMEN
- 2.1 Warnungen
- 2.2 Vorsichtsmaßnahmen
3 TEILE DES POOLREINIGERS
4 VERWENDUNG DES POOLREINIGERS
5 REINIGUNG DES DOPPELTEN FILTERKORBS
- 5.1 Reinigung nach Gebrauch – Ausbau und Reinigung des doppelten Filterkorbs
- 5.2 Regelmäßige Filterreinigung – mindestens einmal im Monat empfohlen
6 REINIGUNG DES LAUFRADS
7 EINLAGERUNG AUSSERHALB DER SAISON
8 FEHLERBEHEBUNG
9 Anleitung herunterladen
10 In anderen Sprachen

TECHNISCHE DATEN

Motorschutz: IP 68
Mindesttiefe: 0.80m / 2.6ft
Maximale Tiefe: 5m / 16.4ft
Digitales Netzteil
Eingang: 100-125 AC Volt / 200-230 AC Volt
50-60 Hertz
Ausgang: <30 VDC
IP 54

WARNUNGEN UND VORSICHTSMASSNAHMEN

Warnungen

Verwenden Sie ausschließlich das Original-Netzteil
Stellen Sie sicher, dass die Steckdose durch einen Fehlerstromschutzschalter (GFI) oder einen Erdschlussunterbrecher (ELI) geschützt ist
Halten Sie das Netzteil von stehendem Wasser fern
Platzieren Sie das Netzteil mindestens 3,5 m/12 ft vom Beckenrand entfernt
Betreten Sie den Pool nicht, während der Poolreiniger arbeitet
Ziehen Sie vor Wartungsarbeiten den Netzstecker

Vorsichtsmaßnahmen

Verwenden Sie den Poolreiniger nur unter den folgenden Wasserbedingungen:

Chlor	Maximal 4 ppm
pH-Wert	7.0-7.8
Temperatur	6-34°C / 43-93°F
NaCl	Maximal 5000 ppm

TEILE DES POOLREINIGERS

Roboter-Poolreiniger Modell Basic 13 / Classic 13/ Classic 13+

Netzteiloptionen

Filtrationsoptionen

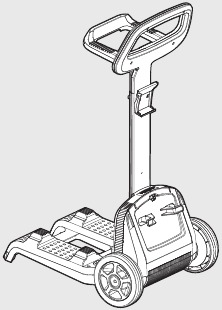

Caddy-Kit - optional

VERWENDUNG DES POOLREINIGERS

Einrichtung

Bevor Sie den Poolreiniger zum ersten Mal verwenden, führen Sie die folgenden Schritte aus:

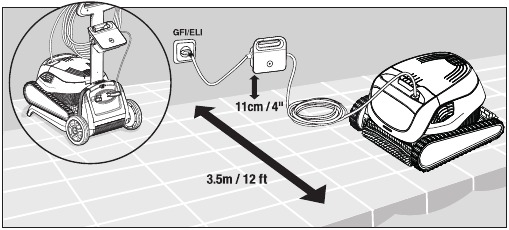

Platzieren Sie das Netzteil etwa in der Mitte der langen Poolseite in einem Abstand von mindestens 3,5 m/12 ft vom Pool und 11 cm/4 Zoll über dem Boden.

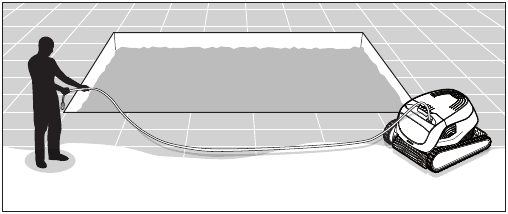

Wickeln Sie das Kabel vollständig ab und strecken Sie es, sodass es keine Knicke aufweist.

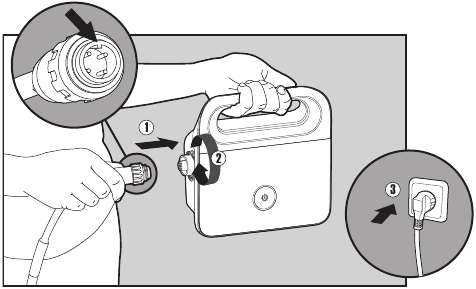

Befestigen Sie das Schwimmkabel am Netzteil, indem Sie es mit der Kerbe am Stecker (1) in die Nut der Buchse am Netzteil einführen und im Uhrzeigersinn drehen (2). Schließen Sie das Netzteil an und lassen Sie es in der AUS-Position (3).

Den Poolreiniger in den Pool setzen

Setzen Sie den Poolreiniger in den Pool. Lassen Sie den Poolreiniger los und ihn auf den Poolboden sinken. Stellen Sie sicher, dass das Schwimmkabel frei von Hindernissen ist.
Schalten Sie das Netzteil EIN. Der Poolreiniger arbeitet nun, bis er das Ende des Reinigungszyklus erreicht hat.

Kontrollleuchten - Nur Modell Classic 13+

Leuchte	Anzeige
Blau blinkend	Normaler Betrieb des Poolreinigers
Grün blinkend	Fernbedienung oder Smartphone kommunizieren mit dem Poolreiniger

Kontrollleuchten.

Entfernen des Poolreinigers aus dem Pool

Schalten Sie das Netzteil AUS und ziehen Sie den Stecker.
Ziehen Sie den Poolreiniger mithilfe des Schwimmkabels an den Beckenrand. Nehmen Sie den Poolreiniger am Griff aus dem Pool.

ZIEHEN SIE DEN POOLREINIGER NICHT AM KABEL AUS DEM POOL.
Legen Sie den Poolreiniger auf den Beckenrand und lassen Sie das Wasser ablaufen.

REINIGUNG DES DOPPELTEN FILTERKORBS

Stellen Sie sicher, dass die Stromversorgung ausgeschaltet und der Stecker gezogen ist.

Es wird dringend empfohlen, den Filterkorb nach jedem Reinigungszyklus zu reinigen.
Hinweis: Lassen Sie die Filterplatten vor der Reinigung nicht austrocknen.

Reinigung nach Gebrauch – Ausbau und Reinigung des doppelten Filterkorbs

Öffnen Sie die Filterabdeckung.
Beim Öffnen der Filterabdeckung hebt sich der Griff eigenständig an.
Heben Sie den Korb an.
Öffnen Sie den Verschluss, um den unteren Deckel zu lösen und den Schmutz zu entfernen.
Reinigen Sie den Filterkorb mit einem Schlauch.

Regelmäßige Filterreinigung – mindestens einmal im Monat empfohlen

Demontieren Sie die 4 ultrafeinen Filterplatten des äußeren Korbs gemäß den folgenden Schritten:

Halten Sie den Griff gedrückt und entnehmen Sie den inneren Netzkorb.
Demontieren Sie die Platten, indem Sie zunächst mit den Daumen auf Platte 1 drücken.
Demontieren Sie die Platten in der Reihenfolge ihrer Nummern: 2 — > 3 — > 4.
Reinigen Sie die Filterplatten mit einem Schlauch.
Montieren Sie die Filterplatten in der folgenden Reihenfolge: Platte 4 — > 3 — > 2 — > 1.
Setzen Sie den sauberen Filterkorb ein und schließen Sie die Filterabdeckung.

REINIGUNG DES LAUFRADS

Wenn Sie im Laufrad eingeschlossenen Schmutz bemerken:

Stellen Sie sicher, dass die Stromversorgung ausgeschaltet und der Stecker gezogen ist.

Reinigen Sie den im Laufradspalt eingeschlossenen Schmutz gemäß den folgenden Schritten:

Montieren Sie das Laufradfach gemäß den nächsten Schritten:

EINLAGERUNG AUSSERHALB DER SAISON

Wenn der Poolreiniger längere Zeit nicht verwendet wird, führen Sie die folgenden Schritte zur Einlagerung durch:

Stellen Sie sicher, dass sich kein Wasser mehr im Poolreiniger befindet
Reinigen Sie den Filterkorb und die Filterplatten gründlich und setzen Sie sie wieder ein
Rollen Sie das Kabel knickfrei auf
Lagern Sie den Poolreiniger an einem geschützten Ort ohne direkte Sonneneinstrahlung / Regen / Frost, bei einer Temperatur zwischen 5°-45°C / 41°-113°F

FEHLERBEHEBUNG

Wenn die vorgeschlagenen Lösungen das Problem nicht beheben, wenden Sie sich bitte an Ihren Händler oder Ihr Servicecenter.

Symptom	Mögliche Ursache	Abhilfemaßnahme
Das Netzteil oder dessen Kontroll-LED funktionieren nicht.	Keine Spannung in der Wandsteckdose. Das Netzteil ist nicht eingeschaltet. Das Netzkabel ist nicht richtig am Netzteileingang angeschlossen.	Überprüfen Sie, ob Spannung in der Wandsteckdose vorhanden ist. Stellen Sie sicher, dass das Netzteil eingesteckt und eingeschaltet ist. Überprüfen Sie, ob das Netzkabel vollständig und sicher am Netzteil angeschlossen ist. Schalten Sie das Netzteil aus. Warten Sie 30 Sekunden und schalten Sie es dann wieder ein.
Der Poolreiniger bewegt sich nicht.	Das Schwimmkabel ist nicht richtig an den Netzteilausgang angeschlossen. Ein Hindernis blockiert das Laufrad, die Raupen oder die Räder.	Überprüfen Sie, ob das Schwimmkabel vollständig und sicher am Netzteil angeschlossen ist. Ziehen Sie das Netzteil ab. Öffnen Sie die Laufradabdeckung und überprüfen Sie, ob nichts im Laufrad eingeklemmt ist. Stellen Sie sicher, dass nichts die Raupen oder Räder blockiert.
Der Poolreiniger bewegt sich im Kreis.	Verstopfter Filterkorb. Schmutz im Laufradgehäuse oder in der Laufradabdeckung. Netzteil falsch positioniert. Algen oder Poolwasser außerhalb der Spezifikationen.	Reinigen Sie den Filterkorb. Entfernen Sie Schmutz, der sich im Laufradgehäuse oder in der Laufradabdeckung befindet (gemäß den Zeichnungen). Positionieren Sie das Netzteil so, dass der Poolreiniger den gesamten Poolbereich frei erreichen kann. Korrigieren Sie die Pool- und Wasserbedingungen.
Der Poolreiniger dreht sich nicht oder bewegt sich nur in eine Richtung.	Schmutz im Laufradgehäuse oder in der Laufradabdeckung.	Entfernen Sie Schmutz, der sich im Laufradgehäuse oder in der Laufradabdeckung befindet (gemäß den Zeichnungen).
Der Poolreiniger bewegt sich, reinigt den Pool aber nicht.	Verstopfter Filterkorb. Schmutz im Laufradgehäuse oder in der Laufradabdeckung.	Reinigen Sie den Filterkorb. Entfernen Sie Schmutz, der sich im Laufradgehäuse oder in der Laufradabdeckung befindet (gemäß den Zeichnungen).
Der Poolreiniger reinigt nur einen Teil des Pools.	Netzteil falsch positioniert. Nicht genügend Schwimmkabel ist für den korrekten Betrieb des Poolreinigers freigegeben.	Positionieren Sie das Netzteil so, dass der Poolreiniger den gesamten Poolbereich frei erreichen kann. Überprüfen Sie, ob genügend Spiel im Schwimmkabel vorhanden ist, damit der Poolreiniger den gesamten Pool erreichen kann. Reinigen Sie den Filterkorb.
Das Schwimmkabel hat Knicke.	Verstopfter Filterkorb. Schmutz im Laufradgehäuse oder in der Laufradabdeckung.	Reinigen Sie den Filterkorb. Entfernen Sie Schmutz, der sich im Laufradgehäuse oder in der Laufradabdeckung befindet (gemäß den Zeichnungen). Um die Knicke zu entfernen, ziehen Sie das Schwimmkabel vollständig aus und lassen Sie es mindestens einen Tag lang in der Sonne liegen.
Der Poolreiniger klettert nicht die Wände hoch.	Verstopfter Filterkorb. Algen an den Wänden. Ungeeigneter pH-Wert. Schmutz im Laufradgehäuse oder in der Laufradabdeckung.	Reinigen Sie den Filterkorb. Überprüfen Sie den Chemikaliengehalt des Wassers. Unsachgemäße Werte können das Algenwachstum fördern und die Wände rutschig machen. Passen Sie in diesem Fall die Werte an und schrubben Sie die Wände. Entfernen Sie Schmutz, der sich im Laufradgehäuse oder in der Laufradabdeckung befindet (gemäß den Zeichnungen).

Marke

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Maytronics Dolphin Explorer E30 Handbuch herunterladen
