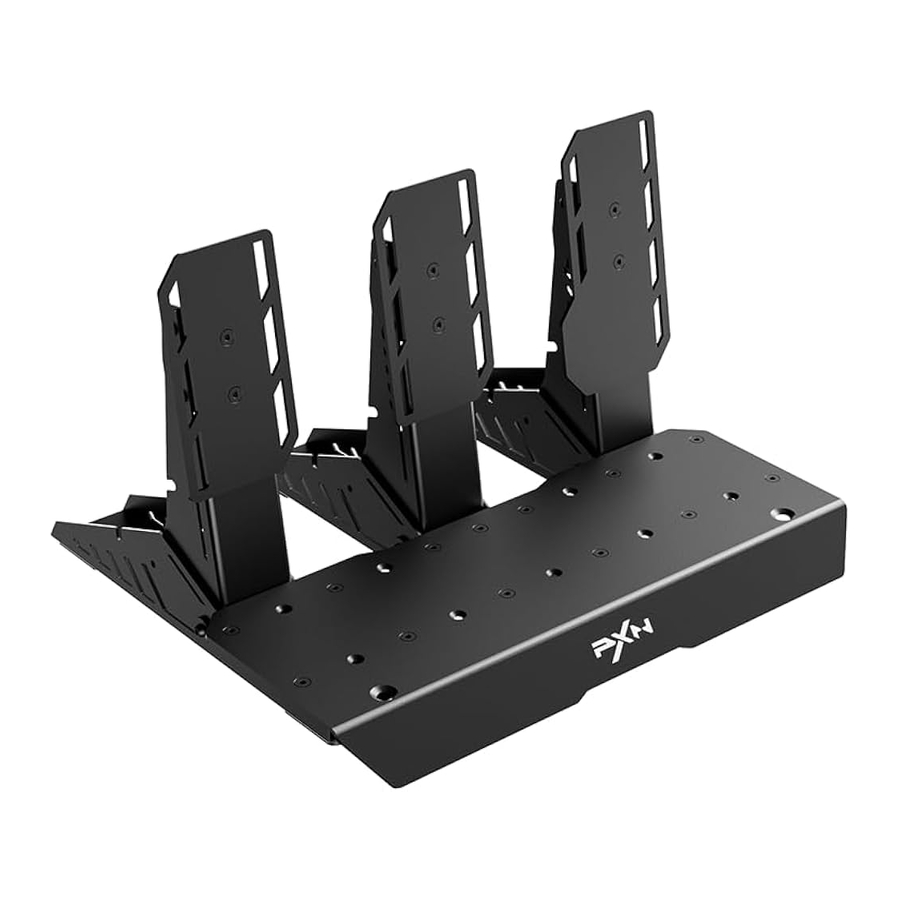

PXN PD HM Handbuch
Systemvoraussetzungen
Unterstützte Rennlenkräder: PXN-V10, V12 DDL, V12 DDS
Unterstützte Plattform: PC
Systemvoraussetzungen am PC: Windows 7/8/10/11

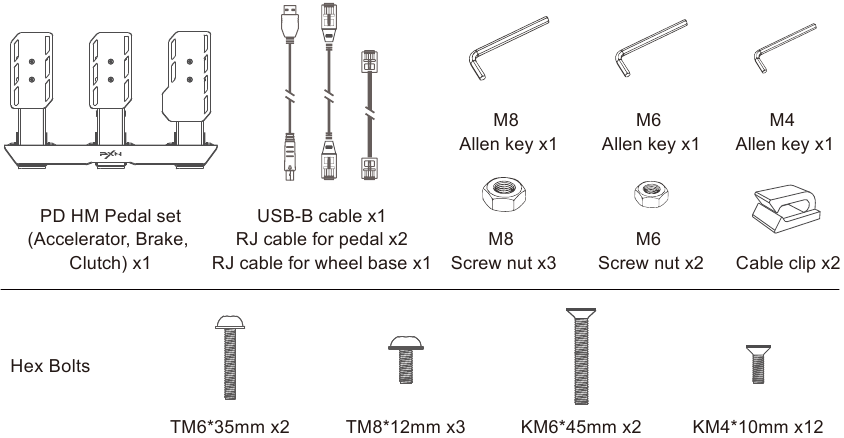

Lieferumfang
Installation
Pedale befestigen
Die Pedale können an einer Halterung oder einem Rennsitz montiert werden.
- Richten Sie die Schraubenlöcher an der Unterseite der Pedale an den Installationslöchern aus.
- Befestigen Sie die Pedale mit Schrauben und Muttern.
- Ziehen Sie die Schrauben und Muttern mit einem Inbusschlüssel und einem Schraubenschlüssel fest.
Pedalmontage
Die Pedale können an einer Halterung oder einem Rennsitz befestigt werden.
- Nehmen Sie das Pedalsystem und die Pedalplatte heraus.
- Verbinden Sie Kupplung und Gaspedal mit den Bremspedalen über ein RJ-Kabel.
![]()
- Befestigen Sie die drei Pedalsätze mit den mitgelieferten KM4*10mm Sechskantschrauben und dem M4 Inbusschlüssel an der Pedalplatte.
![]()
Verbindung mit dem PC herstellen
- Befestigen Sie die Pedale in der entsprechenden Position.
- Verbinden Sie die Pedale über ein USB-B-Kabel mit dem PC.
- Nach erfolgreicher Verbindung drücken Sie jedes Pedal bis zum maximalen Federweg zur Kalibrierung vor der Verwendung.
Verbindung mit der PXN Wheel Base herstellen
- Befestigen Sie die Pedale in der entsprechenden Position.
- Verbinden Sie die Pedale über ein RJ-Kabel mit der PXN Wheel Base.
- Nach erfolgreicher Verbindung drücken Sie jedes Pedal bis zum maximalen Federweg zur Kalibrierung vor der Verwendung.
Erweiterte Pedaleinstellungen
APP auf iOS herunterladen: Suchen Sie im App Store nach [PXN Wheel].
Für Android herunterladen: Suchen Sie im Google Play Store nach [PXN Play].
Verbinden Sie die Pedale mit der PXN Wheel Base und laden Sie die [PXN Wheel] APP auf Ihr Mobiltelefon herunter, um erweiterte Pedaleinstellungen zu erkunden.
Die Hauptfunktionen der APP sind:
- Echtzeit-Datenanzeige der Pedale
- Pedal-Linearitätseinstellung
- Weitere Funktionen sind in Entwicklung
Hinweise
- Vermeiden Sie starke Vibrationen, zerlegen, modifizieren oder reparieren Sie das Produkt nicht selbst.
- Verhindern Sie das Eindringen von Wasser oder anderen Flüssigkeiten in das Produkt, um Schäden zu vermeiden.
- Vermeiden Sie die Lagerung an feuchten Orten, bei hohen Temperaturen, in öligem Rauch und ähnlichen Umgebungen.
- Werfen Sie das Produkt nicht ins Feuer, um eine Explosion zu vermeiden.
- Kinder sollten bei der Verwendung dieses Produkts jederzeit unter Aufsicht von Erwachsenen stehen.
- Wenn Sie Probleme oder Vorschläge zum Produkt haben, wenden Sie sich bitte an den Verkäufer oder den Kundendienst.
Produktspezifikationen
| Modell | PD HM |
| Verbindungsmethode | Drahtlose Verbindung |
| Betriebsleistung | Betriebsleistung USB: 5V |
| Arbeitsstrom | Arbeitsstrom USB: 85 mA |
| Verpackungsgröße | Ca. 520 * 375 * 136 mm |
| Produktgröße | Ca. 350 * 315 * 225 mm |
| Produktgewicht | Ca. 3890 g |
| Betriebstemperatur | 10-40 ℃ |
| Betriebsfeuchtigkeit | 20~80 % |
Sicherheit
- Bitte schließen Sie dieses Produkt mit angemessener Kraft an, installieren und entfernen Sie es, verdrehen oder ziehen Sie nicht an den Anschlüssen und Kabeln.
- Vermeiden Sie, dass Wasser oder andere Flüssigkeiten auf das Produkt oder seine Anschlüsse gelangen.
- Bitte zerlegen, modifizieren oder reparieren Sie das Produkt nicht selbst. Reparaturen dürfen nur vom Hersteller, seinen autorisierten Vertretern oder qualifizierten Technikern durchgeführt werden.
- Verwenden Sie ausschließlich das vom Hersteller spezifizierte Zubehör/System.
Klemmgefahr durch das Pedalset während des Spiels
- Halten Sie das Pedalset außerhalb der Reichweite von Kindern.
- Legen Sie während des Spiels niemals Ihre Finger auf oder in die Nähe der Seiten der Pedale.
- Legen Sie während des Spiels niemals Ihre Finger auf oder in die Nähe der hinteren Basis des Pedals.
- Legen Sie während des Spiels niemals Ihre Finger auf oder in die Nähe der vorderen Basis des Pedals.
Automatische Kalibrierung der Pedale
Nach erfolgreicher Verbindung kalibrieren sich die Pedale automatisch, wenn Sie jedes Pedal bis zum maximalen Federweg drücken.
Drücken Sie die Pedale niemals während der Selbstkalibrierung des Rennlenkrads oder während ein Spiel lädt.
Aus Sicherheitsgründen sollten Sie das Pedalset niemals barfuß oder nur mit Socken verwenden.
PXN® übernimmt keine Verantwortung für Verletzungen, die durch die Verwendung der Pedale ohne Schuhe entstehen.
Das Produkt darf nur von Benutzern ab 16 Jahren bedient werden.
