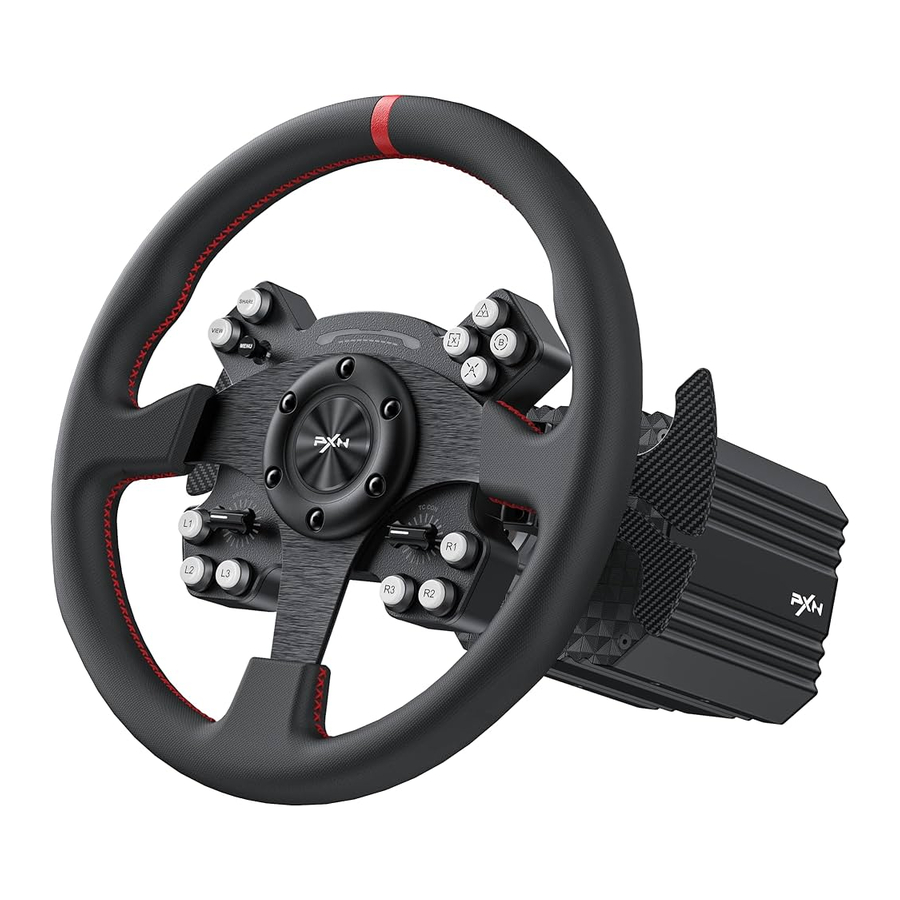

PXN V12CW Handbuch

Systemanforderung

Unterstützte Plattform: PC, PS4, X-ONE, X-SERIES X|S
Basis-Anforderung: PXN-V12DDS Base

Lieferumfang

Installation

• Das Lenkrad muss mit der PXN Base verwendet werden

  1. Richten Sie die oberen 6 Stahlkugeln und unteren 4 Stahlkugeln des Lenkrads an den entsprechenden Aussparungen der Schnellkupplung der Basis aus.
  2. Drücken Sie das goldene Teil der Schnellkupplung gegen die Lenkradplatte.
  3. Schieben Sie das Lenkrad zur Basis und lassen Sie das goldene Teil der Schnellkupplung los. Die Schnellkupplung wird automatisch verriegelt.

Wenn Sie die Lenkradplatte entfernen möchten, drücken Sie das goldene Teil der Schnellkupplung und ziehen Sie das Lenkrad heraus.
Hinweis: Versuchen Sie nach der Installation, das Lenkrad zurückzuziehen, um sicherzustellen, dass es fest installiert ist. Wenn es nicht sicher installiert ist, drehen Sie das Lenkrad oder entfernen Sie es und installieren Sie es erneut und wiederholen Sie die Überprüfung.

Erweiterte Konfigurationseinstellungen

Laden Sie die APP [PXN Wheel] für erweiterte Konfigurationseinstellungen herunter.
Scannen Sie, um die APP herunterzuladen

Einführung in die APP-Funktionen:
Tastenbelegungs-Einstellung des Lenkrads
Voreingestellte Tastenkonfiguration für Spiele
Tastentest des Lenkrads

Achtung

• Bitte lesen Sie dieses Benutzerhandbuch vor der Verwendung des Produkts sorgfältig durch.
• Vermeiden Sie starke Stöße oder Vibrationen und lassen Sie es nicht fallen.
• Nicht selbst zerlegen, modifizieren oder reparieren.
• Vermeiden Sie das Eindringen von Wasser oder anderen Flüssigkeiten in das Produkt, um Schäden zu vermeiden.
• Vermeiden Sie die Lagerung an feuchten Orten, bei hohen Temperaturen, in öligem Rauch und an ähnlichen Orten.
• Behandeln Sie das Produkt beim Anschließen und Entfernen vorsichtig.
• Kinder sollten bei der Verwendung dieses Produkts jederzeit unter Aufsicht eines Erwachsenen stehen.

Produktspezifikationen

Systemanforderung

Unterstützte Plattform: PC, PS4, X-ONE, X-SERIES X|S
Systemanforderung für PC: Windows 7/8/10/11
Hinweis: Der Original-Controller sollte zur Steuerung verwendet werden, wenn auf PS4- und X-ONE/X-Series X|S-Plattformen gespielt wird.
Lenkradanforderung: PXN-V12CW steering wheel

Rückseitige Anschlüsse der Lenkradbasis

Produktinhalt

Installation

Die Lenkradbasis sollte mit Halterungen oder einem Lenkradsitz ausgestattet sein, die Schrauben fixieren und die Last stabilisieren können.

1. Platzieren Sie die Basis an der richtigen Position und richten Sie das untere Schraubenloch mit dem Befestigungsloch aus.
2. Verwenden Sie den Allen wrench, um die Schrauben festzuziehen.
3. Richten Sie zuerst die oberen 6 Stahlkugeln und unteren 4 Stahlkugeln des Lenkrads an den entsprechenden Aussparungen der Schnellkupplung der Basis aus. Drücken Sie dann das goldene Teil der Schnellkupplung gegen die Platte und lassen Sie es wieder los. Die automatische Verriegelung ist hiermit abgeschlossen.

Mit PC verbinden

* Dieses Produkt muss mit dem PXN-Rennlenkrad verwendet werden.

1. Installieren Sie das PXN-Rennlenkrad ordnungsgemäß an der Basis, wie erforderlich.
2. Verbinden Sie die Basis zur Stromversorgung mit dem Netzteil.
3. Verwenden Sie das USB-B-Kabel, um die Basis mit dem USB-Anschluss des PCs zu verbinden.
4. Drücken Sie den Netzschalter auf der Rückseite der Basis, und das Rennlenkrad führt einen Selbsttest durch und kehrt in die Mittelposition zurück.
5. Nach erfolgreicher Verbindung leuchtet die Rennlenkrad-RGB-Beleuchtung standardmäßig rot.

Mit PS4 verbinden

* Dieses Produkt muss mit dem PXN-Rennlenkrad verwendet werden.

1. Stellen Sie vor dem Verbinden sicher, dass die PS4-Konsole EINGESCHALTET und der PS4-Original-Controller AUSGESCHALTET ist. (Halten Sie die PS-Taste am Controller gedrückt, bis die Controller-LED erlischt, um ihn auszuschalten) Schritt 2 Verbinden Sie die Basis zur Stromversorgung mit dem Netzteil.
2. Verwenden Sie das Micro-USB-Kabel, um den PS4-Original-Controller mit dem Controller-Anschluss auf der Rückseite der Basis zu verbinden.
3. Verwenden Sie das USB-B-Kabel, um die Basis mit dem USB-Anschluss der PS4-Konsole zu verbinden.
4. Drücken Sie den Netzschalter auf der Rückseite der Basis, und das Rennlenkrad führt einen Selbsttest durch und kehrt in die Mittelposition zurück.
5. Drücken Sie die PXN-Taste am Rennlenkrad, um zur Benutzerseite der Konsole zu gelangen, drücken Sie dann die Taste am Lenkrad, um den Benutzer zu identifizieren und die Konsole zu steuern. Die RGB-Beleuchtung des Rennlenkrads leuchtet nach erfolgreicher Verbindung standardmäßig blau.

[PS4 Verbindungsdiagramm]

Mit X-ONE/X-SERIES X|S verbinden

* Dieses Produkt muss mit dem PXN-Rennlenkrad verwendet werden.

1. Stellen Sie vor dem Verbinden sicher, dass die Xbox-Konsole EINGESCHALTET und der Xbox-Original-Controller AUSGESCHALTET ist. (Halten Sie die Xbox-Taste am Controller gedrückt und wählen Sie "Turn OFF controller" (Controller ausschalten) auf der Konsole.)
2. Verbinden Sie die Basis zur Stromversorgung mit dem Netzteil.
3. Verwenden Sie das Micro-USB-Kabel/Type-C-Kabel, um den Xbox-Original-Controller mit dem Controller-Anschluss auf der Rückseite der Basis zu verbinden.
4. Verwenden Sie das USB-B-Kabel, um die Basis mit dem USB-Anschluss der Xbox-Konsole zu verbinden.
5. Drücken Sie den Netzschalter auf der Rückseite der Basis, und das Rennlenkrad führt einen Selbsttest durch und kehrt in die Mittelposition zurück.
6. Drücken Sie die PXN-Taste am Rennlenkrad, um zur Konsolen-Homepage zu gelangen. Die RGB-Beleuchtung des Rennlenkrads leuchtet nach erfolgreicher Verbindung standardmäßig grün.

[XBOX Series X Verbindungsdiagramm]

Erweiterte Konfigurationseinstellungen der Basis

Laden Sie die APP [PXN Wheel] auf Ihr Mobiltelefon herunter, um die erweiterten Konfigurationseinstellungen der Basis zu erkunden.
Scannen Sie, um die APP herunterzuladen

Einführung in die APP-Funktionen:
Einstellung des effektiven Rotationsgrads der Basis
Anpassung des Force-Feedback-Wertes der Basis
Funktionstest der Basis

Not-Aus-Schalter

* Bitte stellen Sie sicher, dass der Not-Aus-Schalter vor der Verwendung gelöst ist

1. Befestigen Sie den Not-Aus-Schalter in Reichweite beider Hände und verbinden Sie ihn mit dem STOP-Anschluss auf der Rückseite der Basis.
2. Drücken Sie den Not-Aus-Schalter, um den Motor der Basis im Notfall während des Gebrauchs abzuschalten.

3. Drehen Sie den Not-Aus-Schalter-Knopf im Uhrzeigersinn, um ihn zu lösen. Zu diesem Zeitpunkt sollte sich kein Körperteil in der Nähe der Basis befinden.


Achtung

• Bitte lesen Sie dieses Benutzerhandbuch vor der Verwendung des Produkts sorgfältig durch.
• Vermeiden Sie starke Stöße oder Vibrationen und lassen Sie es nicht fallen.
• Nicht selbst zerlegen, modifizieren oder reparieren.
• Vermeiden Sie das Eindringen von Wasser oder anderen Flüssigkeiten in das Produkt, um Schäden zu vermeiden.
• Vermeiden Sie die Lagerung an feuchten Orten, bei hohen Temperaturen, in öligem Rauch und an ähnlichen Orten.
• Behandeln Sie das Produkt beim Anschließen und Entfernen vorsichtig.
• Kinder sollten bei der Verwendung dieses Produkts jederzeit unter Aufsicht eines Erwachsenen stehen.

Produktspezifikationen

Sicherheit

Bitte lesen Sie das Handbuch vor der Verwendung des Produkts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Elektrische Sicherheit

• Bitte schließen Sie dieses Produkt mit angemessener Kraft an, installieren und entfernen Sie es, verdrehen oder ziehen Sie die Anschlüsse und Schnittstellen nicht.
• Vermeiden Sie, dass Wasser oder andere Flüssigkeiten auf das Produkt oder seine Anschlüsse gelangen.
• Bitte bewahren Sie das Produkt an einem trockenen Ort auf und halten Sie es von Feuer fern. Setzen Sie das Produkt keinen feuchten Bedingungen, hohen Temperaturen oder einer staubigen Umgebung aus.
• Bitte verwenden Sie nur die mit der Basis gelieferten Netzkabel; verwenden Sie keine anderen Netzkabel.
• Bitte verwenden Sie das Netzkabel nicht, wenn das Kabel oder sein Stecker beschädigt, gerissen oder gebrochen ist.
• Stellen Sie sicher, dass das Stromversorgungskabel ordnungsgemäß in die Lenkradbasis eingesteckt ist.
• Bitte zerlegen, modifizieren oder reparieren Sie das Produkt nicht selbst. Alle Reparaturen müssen vom Hersteller, autorisierten Vertretern oder qualifizierten Technikern durchgeführt werden.
• Bitte verwenden Sie nur das vom Hersteller spezifizierte Zubehör/System.
• Wenn bei diesem Produkt ungewöhnliche Geräusche, Hitze oder Gerüche auftreten, stellen Sie die Verwendung ein.

Mögliche Verletzungen durch Force Feedback und wiederholte Bewegungen
Um Unfälle zu vermeiden, beachten Sie bitte die folgenden Hinweise:

• Vermeiden Sie lange Spielzeiten.
• Machen Sie nach jeder Stunde der Produktnutzung eine Pause von 10 bis 15 Minuten.
• Wenn Sie Müdigkeit oder Schmerzen in Händen, Handgelenken, Armen, Füßen oder Beinen verspüren, hören Sie auf zu spielen und ruhen Sie sich einige Stunden aus. Wenn die angegebenen Symptome oder Schmerzen anhalten, beenden Sie das Spielen und konsultieren Sie einen Arzt.
• Bitte außerhalb der Reichweite von Kindern aufbewahren.
• Halten Sie Ihre Hände während des Spiels immer in der richtigen Position am Lenkrad und nicht willkürlich platziert.

• Legen Sie während des Spiels niemals Ihre Hände oder Finger unter die Pedale oder irgendwo in die Nähe des Pedalsets.
• Legen Sie während der Kalibrierung und des Spiels niemals Ihre Hände oder Arme durch die Öffnungen im Lenkrad.


Das Produkt darf nur von Benutzern ab 16 Jahren bedient werden.

Belüftung
Stellen Sie sicher, dass keine der Lüftungsschlitze an der Lenkradbasis blockiert werden. Für eine optimale Belüftung stellen Sie bitte Folgendes sicher:

• Halten Sie die Lenkradbasis mindestens 10 cm von jeder Wand entfernt.
• Platzieren Sie die Basis nicht in einem beengten Raum.
• Decken Sie die Basis nicht ab.
• Lassen Sie keinen Staub an den Lüftungsschlitzen ansammeln.

Temperatur

• Wenn die Gerätetemperatur (aufgrund von Belüftung, Umgebung, Nutzung oder anderen Gründen) zu hoch (60 °C und mehr) wird, reduziert der Basismotor automatisch die Ausgangsleistung.
• Wenn die Gerätetemperatur (aufgrund von Belüftung, Umgebung, Nutzung oder anderen Gründen) zu hoch (70 °C und mehr) wird, schaltet sich der Basismotor automatisch AB.
• Berühren Sie keine Teile des Motors, wenn die Ausgangsleistung des Basismotors aufgrund hoher Temperatur reduziert oder abgeschaltet wird.

Schweres Produkt
Achten Sie darauf, das Produkt nicht auf sich selbst oder andere fallen zu lassen!

Automatische Kalibrierung
Das Lenkrad kalibriert sich nach erfolgreicher Verbindung und dem EINSCHALTEN automatisch. Während der Kalibrierung dreht sich der Motor schnell nach links und rechts, bevor er in der Mitte anhält.
Um eine fehlerhafte Kalibrierung oder Personenschäden zu vermeiden, berühren Sie das Lenkrad während der automatischen Kalibrierung nicht.

Wenn das Produkt nicht richtig funktioniert oder die Kalibrierung fehlerhaft erscheint:
Schalten Sie die Spielkonsole/den PC aus und trennen Sie Ihr Lenkrad vollständig. Verbinden Sie dann alle Kabel und Zubehörteile erneut, starten Sie die Konsole oder den PC neu und starten Sie das Spiel erneut.
