QIDI X-MAX 3, MAX3, USMAX3 Handbuch

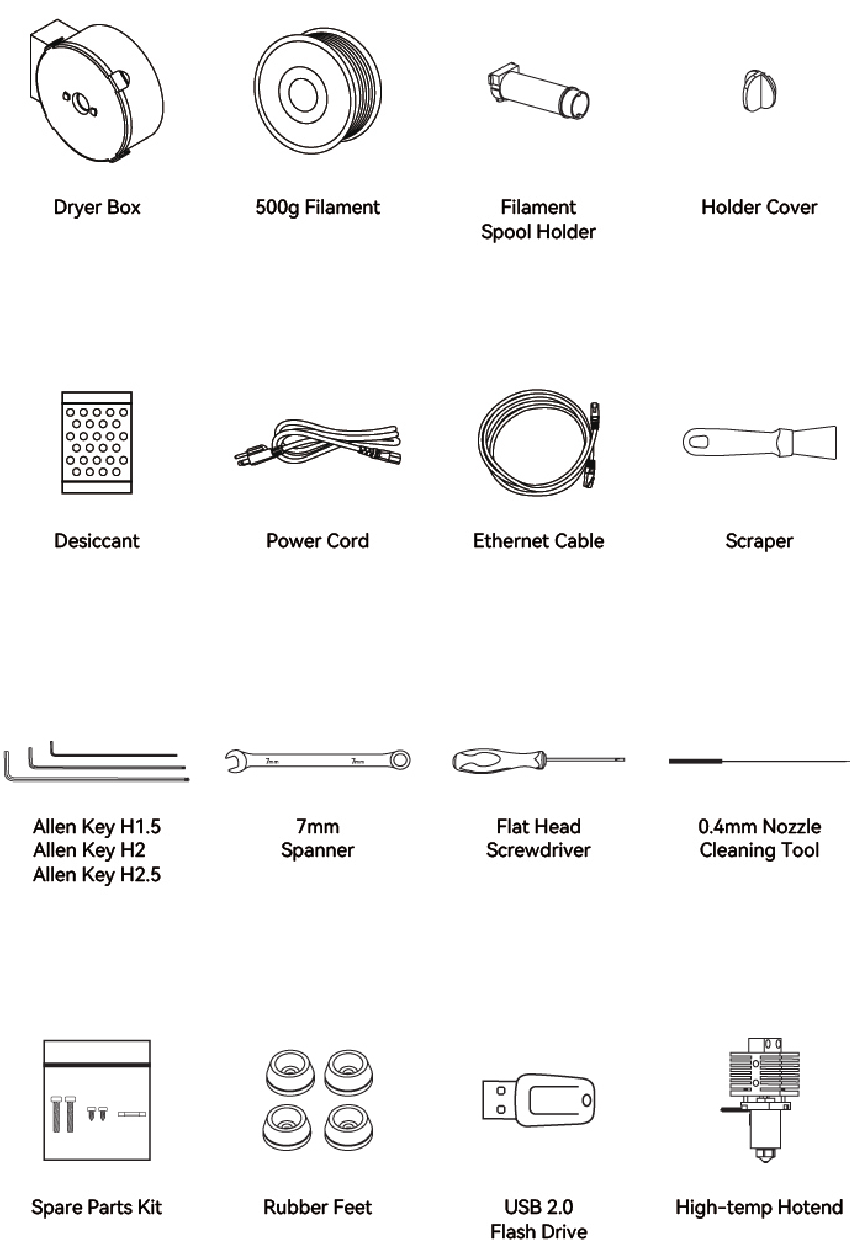

Zubehörliste

Inbetriebnahme

Entfernen Sie den oberen Schaumstoff und nehmen Sie den Drucker heraus.

Öffnen Sie die obere Abdeckung. Nehmen Sie den gesamten Schaumstoff und die Zubehörbox heraus.
Hinweis: Die Trockenbox in der Zubehörbox befindet sich auf der Rückseite des Schaumstoffs. Daher kann die Trockenbox erst nach dem Entfernen des Schaumstoffs entnommen werden.

Nehmen Sie das Netzkabel aus der Zubehörbox und stecken Sie es in den Drucker. Schalten Sie den Drucker ein und schließen Sie den Auspack- und Kalibrierungsprozess gemäß den Anweisungen auf dem Bildschirm ab.
Hinweis: Vergewissern Sie sich vor dem Einschalten, dass die Spannungseinstellung des Netzteils mit dem Spannungswert Ihrer Region/Ihres Landes übereinstimmt.

Sprache

Bitte wählen Sie Ihre bevorzugte Sprache und klicken Sie auf den nächsten Schritt.

Auspacken

Befolgen Sie die Anweisungen auf dem Bildschirm, um die Kabelbinder zu entfernen, die den Extruder und die X-Achse befestigen, und entsorgen Sie den Karton.

Entfernen Sie die vier Kabelbinder, die die Plattform sichern, und fahren Sie mit dem nächsten Schritt fort.

Befolgen Sie die Anweisungen auf dem Bildschirm, um die vier Schrauben zu entfernen, die die Druckplattform fixieren.

Klicken Sie auf "Next" (Weiter). Stellen Sie sicher, dass das Druckbett entriegelt und frei von Rückständen ist, bevor Sie fortfahren.

Befolgen Sie die Anweisungen auf dem Bildschirm, um den Schaumstoff unter der Druckplattform zu entfernen, und klicken Sie auf "next" (Weiter).

Filament laden

Nehmen Sie die Filamentsupportstange und die Supportabdeckung aus der Zubehörbox und montieren Sie die Supportstange gemäß dem Aufkleber auf der Rückseite der Maschine an der Maschine. Nehmen Sie die Trockenbox aus dem Schaumstoff der Zubehörbox, drücken Sie zuerst die Kunststoffschnittstelle am Anschluss und ziehen Sie dann den Stecker heraus.

Legen Sie das Trockenmittel in die Trockenbox, legen Sie dann das Filament* hinein und schließen Sie den Deckel. Hinweis: Bevor Sie das Filament einlegen, fädeln Sie zuerst ein Ende des Filaments durch den Anschluss an der Trockenbox.

Platzieren Sie die Trockenbox auf der Filament-Trägerstange. Setzen Sie den Deckel auf und drehen Sie ihn fest.

Installieren Sie den PTFE-Schlauch am Anschluss der Trockenbox. Fädeln Sie das Filament gemäß den Bildschirmanweisungen von der Filamenterkennung zum Extruder.

Stellen Sie sicher, dass das Filament in den Extruder eingeführt ist, und installieren Sie dann den PTFE-Schlauch an der Trockenbox bis zur Filamenterkennung. Klicken Sie auf Next (Weiter)

Geben Sie die Drucktemperatur für das Filament ein und drücken Sie die "Heat" (Heizen) Taste. Lassen Sie die Temperatur den voreingestellten Wert erreichen und fahren Sie dann mit dem nächsten Schritt fort.

Klicken Sie auf die Abwärtstaste und lassen Sie das Filament aus der Düse austreten. Hinweis: Wenn auch nach mehreren Versuchen kein Filamentfluss vorhanden ist, überprüfen Sie, ob das Filament korrekt in den Druckkopf eingeführt wird.

Klicken Sie auf "Next" (Weiter) und schließen Sie die Startanleitung ab.

Erster Druck

Führen Sie vor dem ersten Druck eine automatische Bettnivellierung und Eingangsformung durch, um den Druck zu optimieren. Hinweis: Stellen Sie vor jeder Operation sicher, dass die PEI-Bauplatte auf der Druckplattform liegt.

Wählen Sie ein voreingestelltes Modell aus und drucken Sie es. Hinweis: Die integrierten Modelle verwenden standardmäßig PLA Rapido Filament. Nachdem der USB-Stick in die Maschine eingesetzt wurde, werden die Dateien des USB-Sticks im Ordner sdal angezeigt.

So entfernen Sie die Frontabdeckung des Druckkopfs

Drücken Sie vorsichtig nach oben, um die Frontabdeckung zu entriegeln, und entfernen Sie sie dann.

Druckereinführung

Filament-Anleitung für Anfänger

Tipps

1. Einige ABS-Filamente anderer Marken sind weniger hitzebeständig. Es wird empfohlen, die Kammertemperatur auf nicht mehr als 55 Grad Celsius einzustellen. Andernfalls könnten die Filamente vorzeitig erweichen und eine Verstopfung verursachen.
2. Wenn die Filamente nicht an der Druckplattform haften:
   1. Bitte prüfen Sie, ob die Düse zu weit von der Druckplatte entfernt ist. Sie können die Plattform mit der Z-Offset-Anpassungsfunktion nach oben verstellen.
   2. Aufgrund unterschiedlicher Umgebungstemperaturen in verschiedenen Regionen kann die Temperatur des Heizbetts entsprechend erhöht werden, um die Haftung der Filamente zu verbessern.
   3. Sollte all dies nicht funktionieren, wenden Sie sich bitte an den Kundendienst.

Spezifikationen

Hinweis: Da die erste Schicht stärker von der Temperatur des Heizbetts beeinflusst wird, beginnt die Kammerheizung standardmäßig erst ab der zweiten Schicht zu arbeiten.

Verwendungshinweise

• Stellen Sie die Maschine nicht in die Nähe von brennbaren und explosiven Materialien oder hohen Wärmequellen. Platzieren Sie die Maschine in einer gut belüfteten, kühlen und staubfreien Umgebung.
• Stellen Sie sicher, dass die Maschine ausgeschaltet ist (Netzkabel abziehen), bevor Sie Wartungsarbeiten oder Modifikationen durchführen.
• Bevor Sie das Gerät an die Stromversorgung anschließen, befolgen Sie bitte die Anweisungen zur Stromeinrichtung, um sicherzustellen, dass die Spannung korrekt ist.
• Greifen Sie niemals in einen QIDI-Drucker, während er in Betrieb ist.
• Kinder sollten bei der Verwendung von QIDI-Produkten ständig beaufsichtigt werden.
• Der Drucker enthält sich schnell bewegende Teile. Seien Sie vorsichtig, dass Sie sich nicht die Hände einklemmen.
• Es besteht Verbrennungsgefahr: Die Druckköpfe der QIDI-Drucker können Temperaturen über 300 °C erreichen, während das Heizbett Temperaturen über 100 °C erreichen kann. Berühren Sie diese Teile niemals mit bloßen Händen.
• Stellen Sie den Drucker nicht in eine vibrierende oder andere instabile Umgebung. Andernfalls beeinträchtigt das Wackeln der Maschine die Druckqualität.
• Reinigen Sie nach dem Drucken das Filament um die Düse herum mit den dafür vorgesehenen Werkzeugen und nutzen Sie dabei die Restwärme des Druckkopfs. Berühren Sie diese Teile niemals mit bloßen Händen.
• Führen Sie regelmäßige Wartungsarbeiten an Ihrem Produkt durch, indem Sie den Drucker bei ausgeschaltetem Zustand mit einem trockenen Tuch reinigen. Entfernen Sie außerdem Staub, anhaftende Druckmaterialien oder Fremdkörper, die sich auf der optischen Achse ansammeln könnten. Eine regelmäßige Schmierung ist für die Linearwelle und die Z-Achsen-Schrauben erforderlich.
• Wenn die Maschine längere Zeit im Standby-Modus ist, ziehen Sie bitte den Netzstecker der QIDI-Produkte.
• Wenn die Maschine längere Zeit nicht benutzt wird, achten Sie bitte darauf, den Drucker vor Staub und Feuchtigkeit zu schützen.
• Handbücher, Slicer-Software und weitere relevante Informationen befinden sich auf dem USB-Stick. (Die Informationen auf dem USB-Stick sind möglicherweise nicht die neuesten. Die neuesten Informationen erhalten Sie, indem Sie den am Ende angegebenen Kundendienst kontaktieren.)

Facebook

Reddit

YouTube

Twitter

Bitte besuchen Sie das offizielle QIDI Tech Wiki für weitere Tutorials zur Maschinennutzung und -wartung.
https://wiki.qidi3d.com/en/home
