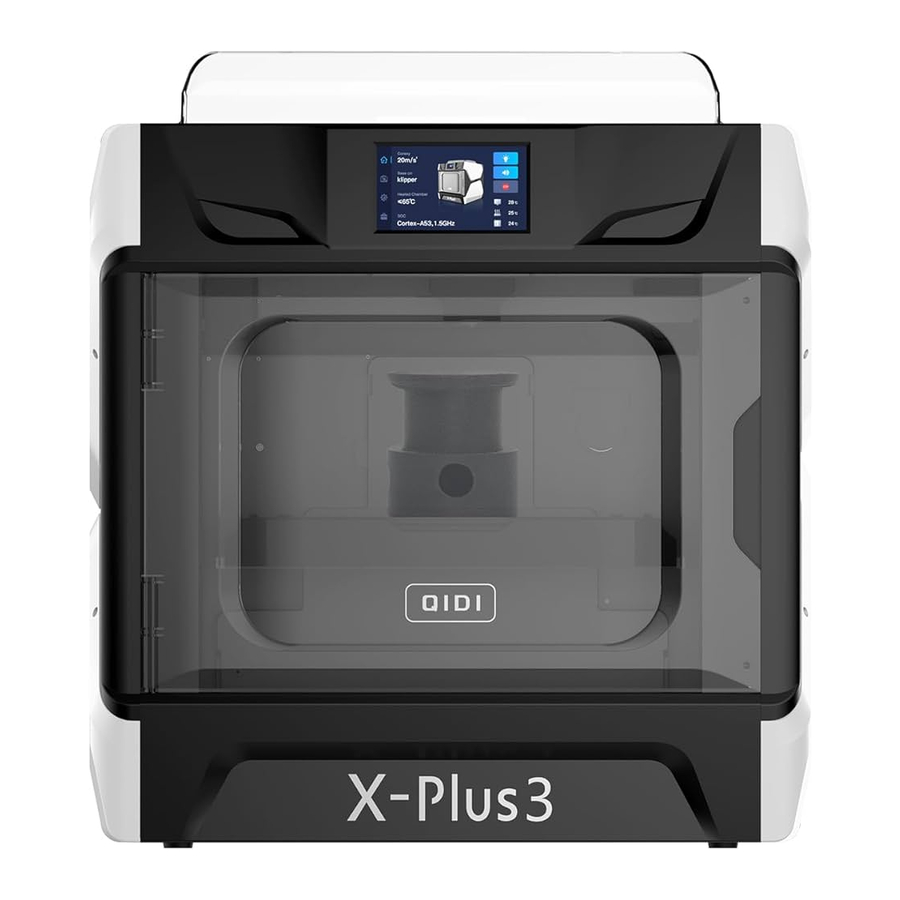

QIDI X-PLUS 3 Handbuch

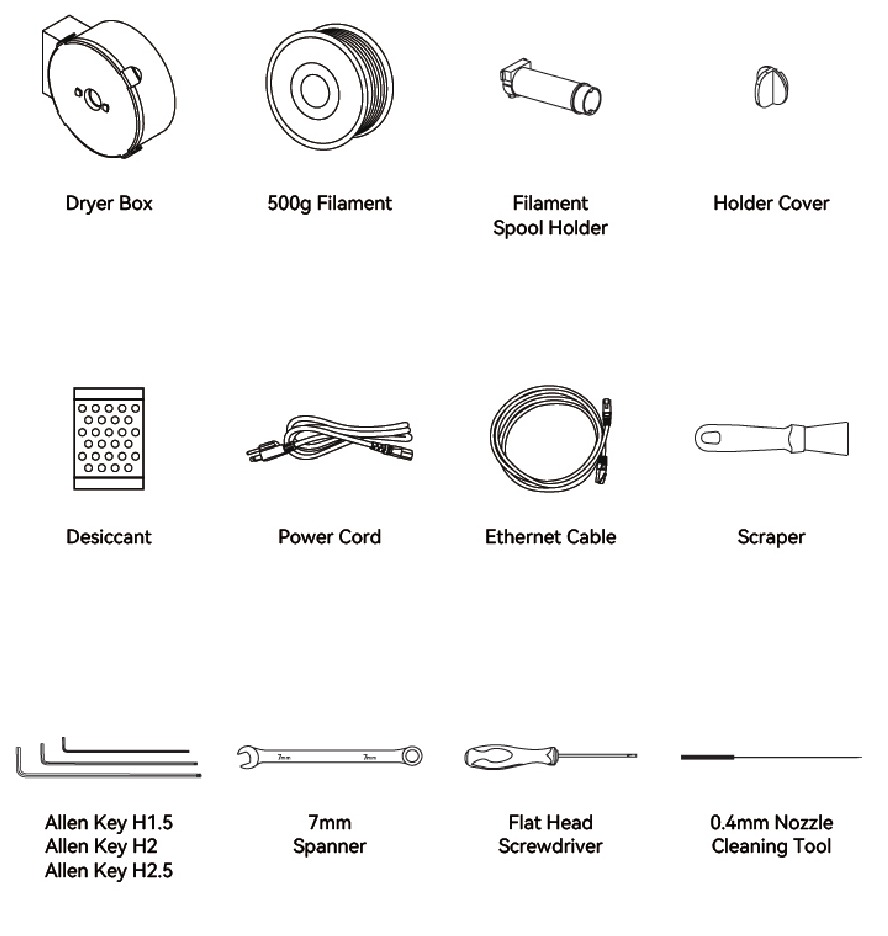

Zubehörliste

Inbetriebnahme

Entnehmen Sie den oberen EPS-Schaumstoff und den USB-Stick, heben Sie dann den Drucker aus dem Karton.

Entfernen Sie den Verpackungsschaum, der das Zubehörset und die Trockenbox fixiert, und nehmen Sie dann das Zubehörset und die Trockenbox von oben heraus,

Nehmen Sie das Netzkabel aus dem Zubehörkarton und stecken Sie es in den Drucker. Schalten Sie den Drucker ein und folgen Sie den Anweisungen auf dem Bildschirm, um den Auspackvorgang, die Kalibrierung usw. abzuschließen.

Vergewissern Sie sich vor der Inbetriebnahme, ob die Spannungseinstellung des Netzteils dem Spannungswert Ihrer Region/Ihres Landes entspricht.

Sprache

Bitte wählen Sie Ihre bevorzugte Sprache und klicken Sie auf den nächsten Schritt.

Auspacken

Entfernen Sie gemäß den Anweisungen auf dem Bildschirm die obere Abdeckung vom Gerät und klicken Sie dann auf den nächsten Schritt.

Befolgen Sie die Anweisungen auf dem Bildschirm, um die Kabelbinder zu entfernen, die den Extruder und die X-Achse befestigen, und entsorgen Sie den Karton.

Entfernen Sie die vier Kabelbinder, die die Plattform sichern, und fahren Sie mit dem nächsten Schritt fort.

Befolgen Sie die Anweisungen auf dem Bildschirm, um die vier Schrauben zu entfernen, die die Druckplattform sichern

Klicken Sie auf "Next" (Weiter). Stellen Sie sicher, dass das Druckbett entriegelt und frei von Rückständen ist, bevor Sie fortfahren.

Befolgen Sie die Anweisungen auf dem Bildschirm, um den Schaumstoff unter der Druckplattform zu entfernen, und klicken Sie auf "next" (Weiter),

Filament einlegen

Nehmen Sie die Filament-Halteschiene und die Abdeckung aus dem Zubehörkarton und montieren Sie die Halteschiene gemäß dem Aufkleber auf der Rückseite des Geräts. Nehmen Sie die Trockenbox aus dem Schaumstoff des Zubehörkartons, drücken Sie zuerst die Kunststoffschnittstelle am Stecker und ziehen Sie dann den Stecker heraus.

Legen Sie das Trockenmittel in die Trockenbox, legen Sie dann das Filament ein und schließen Sie den Deckel.
Hinweis: Bevor Sie das Filament einlegen, fädeln Sie zuerst ein Ende des Filaments durch den Anschluss an der Trockenbox.

Legen Sie die Trockenbox auf die Filament-Halteschiene. Setzen Sie den Deckel auf und drehen Sie ihn in Position.
Hinweis: Die Trockenbox muss so ausgerichtet werden, dass sie mit dem Schlitz am Drucker übereinstimmt, bevor sie vollständig eingesetzt werden kann.

Installieren Sie den PTFE-Schlauch am Anschluss der Trockenbox. Fädeln Sie das Filament gemäß den Anweisungen auf dem Bildschirm von der Filamenterkennung zum Extruder.

Stellen Sie sicher, dass das Filament in den Extruder eingeführt ist, und installieren Sie dann den PTFE-Schlauch an der Trockenbox zur Filamenterkennung. Klicken Sie auf Next (Weiter).

Geben Sie die Drucktemperatur für das Filament ein und drücken Sie die Heat (Heizen) Taste. Lassen Sie die Temperatur den voreingestellten Wert erreichen und fahren Sie dann mit dem nächsten Schritt fort,

Klicken Sie auf die Taste mit dem Pfeil nach unten und lassen Sie das Filament aus der Düse austreten. Hinweis: Wenn auch nach mehreren Versuchen kein Filament fließt, überprüfen Sie, ob das Filament richtig in den Druckkopf eingeführt ist

Klicken Sie auf "Next" (Weiter) und beenden Sie die Startanleitung.

Erster Druck

Führen Sie vor dem ersten Druck eine automatische Bettnivellierung und Eingangsformung durch, um den Druck zu optimieren.
Hinweis: Stellen Sie vor jedem Vorgang sicher, dass die PEI-Druckplatte auf der Druckplattform liegt.

Wählen Sie ein voreingestelltes Modell aus und drucken Sie es. Hinweis: Integrierte Modelle verwenden standardmäßig PLA Rapido Filament. Nach dem Einlegen des USB-Sticks in das Gerät werden die USB-Dateien im Ordner sda1 angezeigt.

So entfernen Sie die Frontabdeckung des Druckkopfs

Vorsichtig nach oben drücken, um die Frontabdeckung zu entriegeln, und diese dann entfernen.

Druckereinführung

Filament-Leitfaden für Anfänger

Tipps

1. Einige ABS-Filamente anderer Marken sind weniger hitzebeständig, und es wird empfohlen, die Kammertemperatur auf nicht mehr als 55 Grad Celsius einzustellen. Andernfalls können die Filamente vorzeitig weich werden und Verstopfungen verursachen.
2. Wenn die Filamente nicht an der Druckplattform haften:
   1. Bitte überprüfen Sie, ob die Düse zu weit von der Druckplatte entfernt ist. Sie können die Plattform mit der Z-Offset-Einstellfunktion nach oben verstellen.
   2. Aufgrund der unterschiedlichen Umgebungstemperaturen in verschiedenen Regionen kann die Temperatur des Heizbetts entsprechend erhöht werden, um die Haftung der Filamente zu verbessern.
   3. Sollten die oben genannten Maßnahmen nicht funktionieren, wenden Sie sich bitte an den Kundendienst.

Spezifikationen

Hinweis: Da die erste Schicht stärker von der Temperatur des Heizbetts beeinflusst wird, beginnt die Kammerheizung standardmäßig ab der zweiten Schicht zu arbeiten.

Facebook

Reddit

YouTube

Twitter

Bitte besuchen Sie das offizielle QIDI Tech Wiki für weitere Anleitungen zur Maschinennutzung und Wartung.
https://wiki.qidi3d.com/en/home

Hinweise zur Verwendung

• Stellen Sie die Maschine nicht in der Nähe von brennbaren und explosiven Materialien oder hohen Wärmequellen auf. Bitte stellen Sie die Maschine in einer belüfteten, kühlen und staubfreien Umgebung auf.
• Stellen Sie sicher, dass die Maschine ausgeschaltet ist (Netzkabel ziehen), bevor Sie Wartungsarbeiten oder Änderungen vornehmen.
• Bevor Sie den Strom anschließen, befolgen Sie bitte die Anweisungen zur Stromversorgung, um sicherzustellen, dass die Spannung korrekt ist.
• Greifen Sie niemals in den QIDI-Drucker, während er in Betrieb ist.
• Kinder sollten bei der Verwendung von QIDI-Produkten ständig beaufsichtigt werden.
• Der Drucker enthält sich schnell bewegende Teile, achten Sie daher auf Quetschungen der Hände.
• Es besteht Verbrennungsgefahr: Die Druckköpfe der QIDI-Drucker können Temperaturen über 300 ºC erreichen, während das Heizbett Temperaturen über 100 ºC erreichen kann. Berühren Sie keine dieser Teile mit bloßen Händen.
• Stellen Sie den Drucker nicht in einer vibrierenden oder anderen instabilen Umgebung auf. Andernfalls beeinträchtigen die Erschütterungen der Maschine die Druckqualität.
• Reinigen Sie nach dem Drucken die Filamente um die Düse herum mit der Resttemperatur des Druckkopfs und den dafür vorgesehenen Werkzeugen rechtzeitig. Berühren Sie keine dieser Teile mit bloßen Händen.
• Führen Sie routinemäßige Wartungsarbeiten an Ihrem Produkt durch, indem Sie den Drucker bei ausgeschaltetem Zustand mit einem trockenen Tuch reinigen. Entfernen Sie außerdem Staub, anhaftende Druckmaterialien oder Fremdkörper, die sich auf der optischen Achse ansammeln können. Eine regelmäßige Schmierung ist für die Linearwelle und die Z-Achsen-Schrauben erforderlich.
• Wenn sich die Maschine längere Zeit im Standby-Modus befindet, ziehen Sie bitte den Netzstecker der QIDI-Produkte.
• Wenn die Maschine längere Zeit nicht benutzt wird, achten Sie bitte darauf, den Drucker vor Staub und Feuchtigkeit zu schützen.
• Handbücher, Slicer-Software und weitere relevante Informationen befinden sich auf dem USB-Stick. (Die Informationen auf dem USB-Stick sind möglicherweise nicht die neuesten. Die neuesten Informationen erhalten Sie, indem Sie den am Ende angegebenen Kundendienst kontaktieren.)

Referenzen

• Home | QIDI Tech

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
