Kia RIO 2016 Handbuch

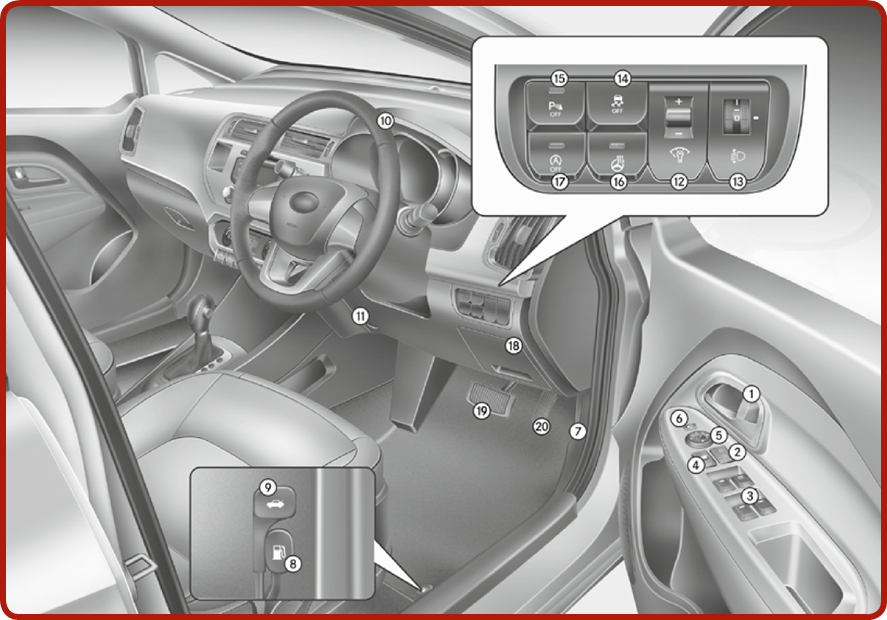

Innenraumübersicht

1. Türver-/entriegelungstaste* [4]
2. Zentralverriegelungsschalter* [4]
3. Fensterheberschalter* [4]
4. Fensterhebersperrtaste* [4]
5. Schalter für die Steuerung der Außenspiegel [4]
6. Schalter zum Anklappen der Außenspiegel [4]
7. Motorhaubenentriegelungshebel [4]

8. Tankklappenentriegelungshebel [4]
9. Heckklappenentriegelungshebel (4-türig) [4]
10. Lenkrad [4]
11. Lenkradneigungsverstellung [4]
12. Instrumentenbeleuchtungsregelung* [4]
13. Scheinwerferhöhenverstellung* [4]

14. ESC OFF-Taste* [5]
15. Einparkhilfesystem hinten EIN/AUS-Taste* [5]
16. Lenkradheizungsschalter* [4]
17. Idle Stop and Go (ISG) OFF-Taste* [5]
18. Innenraum-Sicherungskasten [7]
19. Bremspedal [5]
20. Gaspedal

* falls vorhanden
[#] Zahl in Klammern gibt das Kapitel im Benutzerhandbuch an
Die Abbildungen in dieser Anleitung können vom tatsächlichen Fahrzeug abweichen.

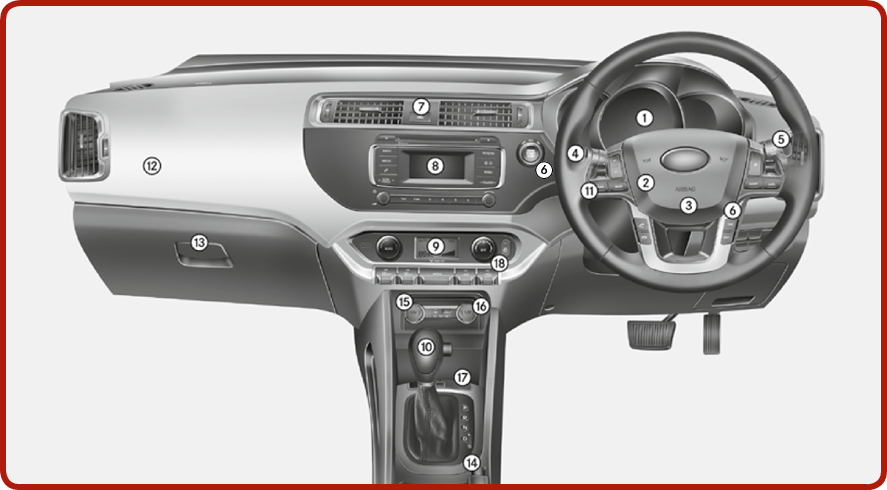

Instrumententafel-Übersicht / Motorraum

1. Instrumententafel [4]
2. Hupe [4]
3. Fahrer-Frontairbag* [3]
4. Licht-/Blinkerschalter [4]
5. Scheibenwischer- und Wascherhebel [4]
6. Zündschloss* oder ENGINE START/STOP (Motor Start/Stopp)-Taste* [5]

7. Warnblinkanlage [4/6]
8. Audiosystem [4]
9. Klimaanlage* [4]
10. Gangschalthebel* [5]
11. Audio-Fernbedienungstasten* [4]
12. Beifahrer-Frontairbag* [3]

13. Handschuhfach [4]
14. Feststellbremse [5]
15. Steckdose* [4]
16. Zigarettenanzünder* [4]
17. Vordersitzheizung* [3]
18. Zentralverriegelungstaste* [4]

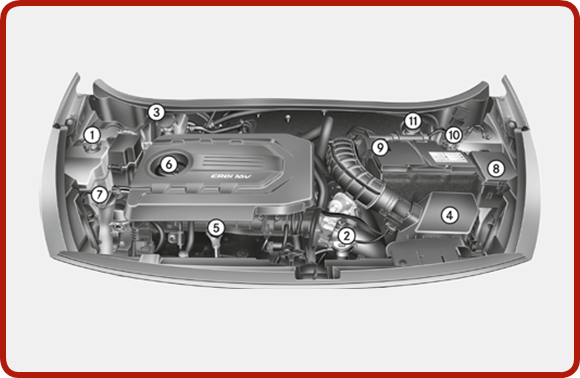

1. Kühlmittelbehälter [7]
2. Kühlerverschlusskappe [7]
3. Brems-/Kupplungsflüssigkeitsbehälter* [7]
4. Luftfilter [7]
5. Motorölmessstab [7]
6. Motoröleinfülldeckel [7]
7. Scheibenwaschflüssigkeitsbehälter [7]
8. Sicherungskasten im Motorraum [7]
9. Pluspol der Batterie [7]
10. Minuspol der Batterie [7]
11. Kraftstofffilter [7]

Türschlösser / Heckklappe / Motorhaube / Tankklappe

Bedienung der Türschlösser von außerhalb des Fahrzeugs [4]

Bedienung der Türschlösser von innen mit dem Zentralverriegelungsschalter [4]

Notverriegelung der Türen [4]

Kindersicherung für die hinteren Türen [4]

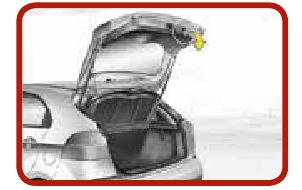

Öffnen der Heckklappe [4]

Schließen der Heckklappe [4]

Öffnen der Motorhaube [4]
Ziehen Sie den Entriegelungshebel, um die Motorhaube zu entriegeln.

1. Heben Sie die Motorhaube leicht an.
2. Drücken Sie die Sekundärverriegelung nach innen und öffnen Sie die Motorhaube.

Lösen Sie die Stützstange und setzen Sie sie in die gezeigte Position ein.

Öffnen der Tankklappe [4]
Ziehen Sie den Entriegelungshebel für die Tankklappe nach oben.

1. Öffnen Sie die Klappe vollständig.
2. Drehen Sie den Verschlussdeckel gegen den Uhrzeigersinn, um ihn zu öffnen.

Schließen des Tankverschlusses

1. Drehen Sie den Verschlussdeckel im Uhrzeigersinn, bis er "klickt", um sicherzustellen, dass er sicher geschlossen ist.
2. Schließen Sie die Klappe und drücken Sie den Rand, bis sie sicher verriegelt ist.

Fenster / Scheibenwischer und Waschanlage

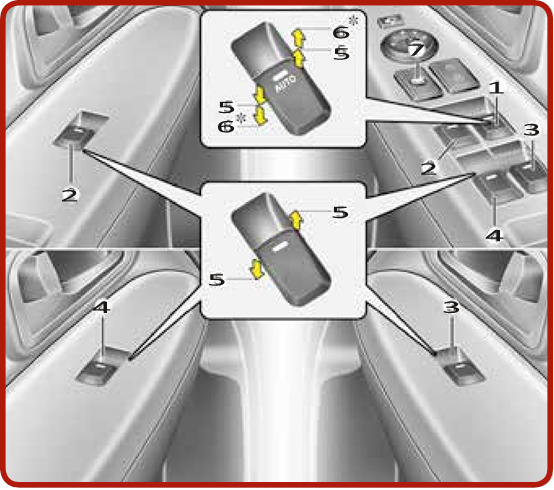

Fenster [4]

1. Fensterheberschalter Fahrertür
2. Fensterheberschalter Beifahrertür
3. Fensterheberschalter Hintertür (rechts)*
4. Fensterheberschalter Hintertür (links)*
5. Fenster öffnen und schließen
6. Automatisches Fenster Hoch*/Runter*
7. Fensterhebersperrschalter*

Hinweis
In kalten und feuchten Klimazonen können elektrische Fensterheber aufgrund von Gefrierbedingungen möglicherweise nicht richtig funktionieren.

1. Scheibenwischergeschwindigkeitsregelung (vorne)
   2 Hohe Wischergeschwindigkeit
   1 Niedrige Wischergeschwindigkeit
   --- Intervallwischen
   O AUS
   Einzelwischen
2. Intervallwischzeit-Einstellung
3. Waschen mit kurzem Wischen (vorne)

Hinten* [4]

4. Heckscheibenwischer-/Waschanlagensteuerung
   Hohe Wischergeschwindigkeit
   --- Niedrige Wischergeschwindigkeit
   O AUS
5. Waschen mit kurzem Wischen (hinten)

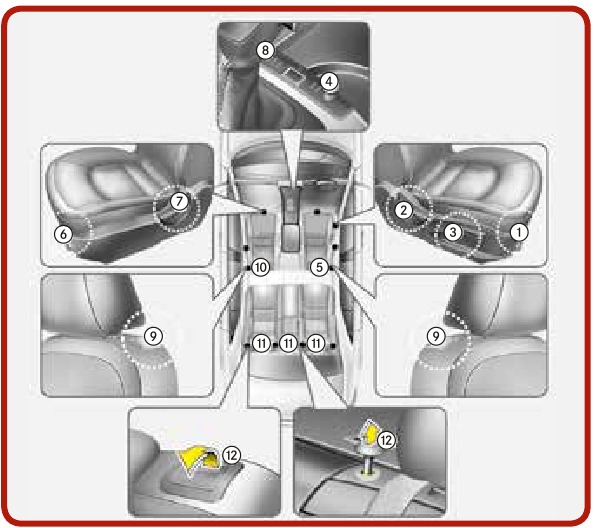

Sitz / Airbag / Kinderrückhaltesystem

Sitz [3]

Fahrersitz

1. Vor und zurück
2. Rückenlehnenwinkel
3. Sitzkissenhöhe*
4. Sitzheizung*
5. Kopfstütze

Beifahrersitz

6. Vor und zurück
7. Rückenlehnenwinkel
8. Sitzheizung*
9. Easy-Entry-Sitz (3-türig)
10. Kopfstütze

Rücksitz

11. Kopfstütze*
12. Rückenlehnenklappung*

Beifahrer-Frontairbag EIN/AUS-Schalter [3]

Rückwärtsgerichtetes Kinderrückhaltesystem [3]

Installation eines Kinderrückhaltesystems mit Becken-/Schultergurt [3]

Sicherung mit dem "ISOFIX"-System und dem "Tether Anchorage"-System [3]

Position der unteren Anker für Kinderrückhaltesysteme

Sicherung mit dem "Tether Anchor"-System [3]

Klimaanlage

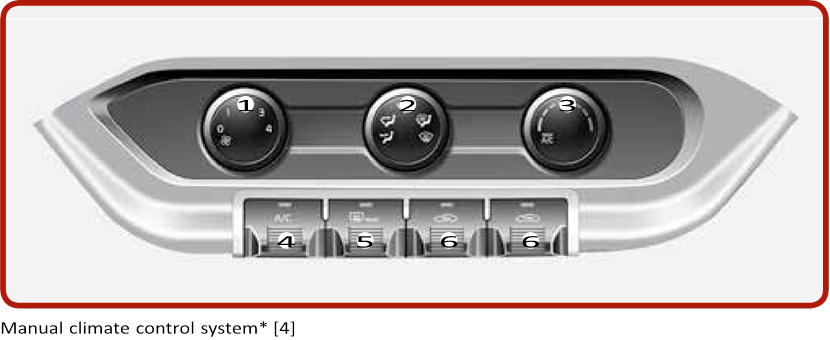

Manuelle Klimaanlage* [4]

1. Lüftergeschwindigkeitsregelung
2. Modusauswahl
3. Temperaturregelung

4. Klimaanlage*
5. Heckscheibenentfrostung
6. Lufteinlasssteuerung

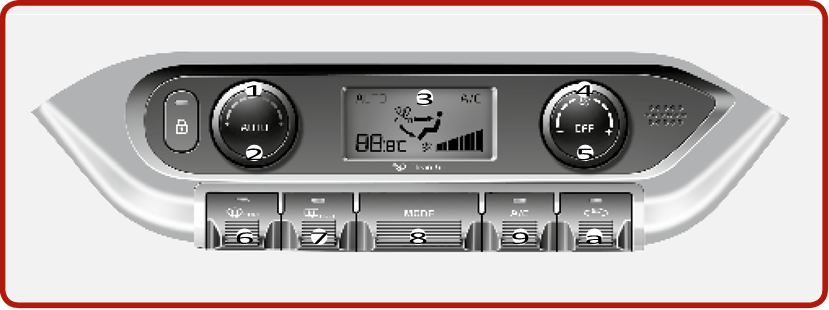

Automatische Klimaanlage* [4]

1. Temperaturregelung
2. AUTO (automatische Steuerung)
3. Klimaanlagenanzeige
4. Lüftergeschwindigkeitsregelung

5. Gebläse AUS
6. Frontscheibenentfrostung
7. Heckscheibenentfrostung

8. Modusauswahl
9. Klimaanlage
10. Lufteinlasssteuerung

Lichtsteuerung / Lenkrad / Geschwindigkeitsregelsystem

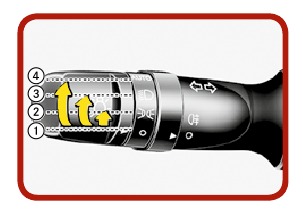

Lichtsteuerung [4]

1. AUS
2. Standlicht
3. Abblendlicht
4. Automatisches Licht*

Lenkradneigungsverstellung* [4]
Lenkradwinkelverstellung:

1. Entriegelungshebel nach unten ziehen
2. Lenkrad auf den gewünschten Winkel einstellen
3. Höhenverstellung*

Lenkrad durch Hochziehen des Entriegelungshebels verriegeln.

Beheiztes Lenkrad* [4]
Wenn der Zündschalter in der Stellung ON (Ein) ist, erwärmt das Drücken der Lenkradheizungstaste das Lenkrad. Die Anzeige auf der Taste leuchtet auf. Um die Lenkradheizung auszuschalten, drücken Sie die Taste erneut. Die Anzeige auf der Taste erlischt.

1. Geschwindigkeitsregelanlage* [5] EIN-AUS-Taste (CRUISE (Tempomat)/ ) zur Aktivierung der Geschwindigkeitsregelanlage

2. Geschwindigkeit der Geschwindigkeitsregelanlage einstellen, indem der Hebel nach unten auf SET (Einstellen) - bewegt wird.

3. Um die eingestellte Geschwindigkeit der Geschwindigkeitsregelanlage zu erhöhen.

4. Um die eingestellte Geschwindigkeit der Geschwindigkeitsregelanlage zu verringern.

5. Eingestellte Geschwindigkeit der Geschwindigkeitsregelanlage durch Drücken der Cancel (Abbrechen)-Taste aufheben.

6. Reisegeschwindigkeit fortsetzen, indem der Hebel nach oben auf RES (Fortsetzen) + bewegt wird.


Abschleppen / Reserverad / Reifen-Reparatur-Set

Abschleppen [6]
Wenn Sie Ihr Fahrzeug im Notfall ohne Radroller abschleppen:

1. Stellen Sie den Zündschalter in die Position ACC.
2. Bringen Sie den Getriebeschalthebel in die Position N (Neutral).
3. Lösen Sie die Feststellbremse.

Notabschleppung
Wenn ein Abschleppen erforderlich ist, empfehlen wir Ihnen, dies von einem autorisierten Kia-Händler oder einem kommerziellen Abschleppdienst durchführen zu lassen.

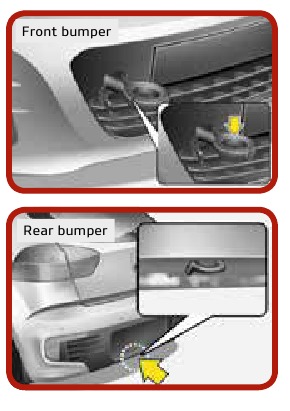

Abnehmbare Abschleppöse

1. Öffnen Sie die Heckklappe und entnehmen Sie die Abschleppöse aus dem Werkzeugkasten.
2. Entfernen Sie die Lochabdeckung, indem Sie den unteren Teil der Abdeckung am Stoßfänger drücken.
3. Montieren Sie die Abschleppöse, indem Sie sie im Uhrzeigersinn drehen, bis sie vollständig befestigt ist.
4. Entfernen Sie die Abschleppöse und setzen Sie die Abdeckung nach Gebrauch wieder ein.

Reserverad, Wagenheber und Werkzeuge* [6]
Die gezeigten Werkzeuge sind im Gepäckraum verstaut.
Heben Sie die Gepäckraumabdeckung an, um auf die Ausrüstung zuzugreifen.

1. Wagenheberkurbel
2. Wagenheber
3. Radmutternschlüssel

Reifen-Reparatur-Set* [6]
Bitte lesen Sie die Anweisungen, bevor Sie das Reifen-Reparatur-Set verwenden.

1. Kompressor
2. Dichtmittelflasche

Mit dem Reifen-Reparatur-Set ist es möglich, auch nach einer Reifenpanne mobil zu bleiben.
Sobald der beschädigte Reifen ordnungsgemäß abgedichtet ist, fahren Sie vorsichtig (bis max. 200 km (120 miles)) mit einer Höchstgeschwindigkeit von 80 km/h (50 mph) zum nächsten Fahrzeug- oder Reifenservicepunkt, um den Reifen reparieren oder ersetzen zu lassen.

Motoröl / Scheibenwaschflüssigkeit / Zusätzliche Informationen

Motorölstand prüfen [7]
Motor auf Betriebstemperatur bringen und abstellen. Auf ebenem Untergrund den Messstab herausziehen und reinigen, bevor er vollständig wieder eingeführt wird. Den Messstab erneut herausziehen und den Stand prüfen. Der Stand sollte zwischen F und L liegen.

Motoröl nachfüllen [7]
Nur mit dem angegebenen Motoröl [8] nachfüllen, dabei einen Trichter verwenden, um ein Verschütten auf Motorkomponenten zu vermeiden.

Scheibenwaschflüssigkeitsstand prüfen [7]
Prüfen Sie den Flüssigkeitsstand und füllen Sie bei Bedarf Flüssigkeit nach.

Zusätzliche Informationen*
Idle Stop & Go (ISG)
Wenn aktiviert, schaltet ISG den Motor des Fahrzeugs automatisch ab, um den Kraftstoffverbrauch und die Emissionen zu reduzieren. Die ISG-Funktion funktioniert möglicherweise nicht, wenn der Ladezustand der Fahrzeugbatterie, die Umgebungstemperatur und/oder die Motortemperatur zu niedrig ist. Klimaanlagen-/Heizungsregelungen können die ISG-Funktion ebenfalls beeinflussen.

Starten Ihres Fahrzeugs bei angezogener Feststellbremse:

• Für Fahrzeuge mit Schaltgetriebe: Stellen Sie sicher, dass sich das Getriebe im Leerlauf befindet und das Kupplungspedal vollständig gedrückt ist, bevor Sie das Fahrzeug starten.
• Für Fahrzeuge mit Automatikgetriebe: Stellen Sie sicher, dass sich das Getriebe in der Position P (Park) (Parken) befindet und das Bremspedal vollständig gedrückt ist, bevor Sie das Fahrzeug starten. ISG-Funktion.

Bluetooth ®
Viele unserer Fahrzeuge verfügen über Bluetooth ®-Konnektivität, damit der Fahrer die Bequemlichkeit des Mobiltelefons sicher genießen kann. Für Bluetooth ®-Kompatibilität besuchen Sie bitte den Besitzerbereich auf unserer Website.
Für vollständige Details und Anweisungen zu jedem Element in dieser Kurzanleitung lesen Sie bitte das Benutzerhandbuch.

Berganfahrhilfe (HAC)
Dies ist so konzipiert, dass es beim Anfahren am Berg hilft, indem es verhindert, dass das Auto beim Anfahren rückwärts rollt. Das System hält den Bremsdruck unter bestimmten Umständen 2 Sekunden lang aufrecht, sodass Sie anfahren können, wenn Sie bereit sind.

Feststellbremse (Handbremse)
Wenn Sie die Feststellbremse anziehen, betätigen Sie zuerst die Fußbremse und halten Sie diese gedrückt. Stellen Sie dann sicher, dass die Feststellbremse je nach Typ richtig angezogen ist. Handtyp: Ziehen Sie den Feststellbremshebel so weit wie möglich nach oben. Fußtyp: Treten Sie das Feststellbremspedal so weit wie möglich nach unten. Elektrischer (EPB)-Typ: Ziehen Sie den EPB-Schalter nach oben und stellen Sie sicher, dass die Warnleuchte aufleuchtet.
Wir empfehlen dringend, das Fahrzeug beim Verlassen des Wagens im ersten oder Rückwärtsgang oder bei Automatikgetrieben in der 'P' (Park) (Parken)-Position zu lassen.
