Beatbot AquaSense Pro Handbuch

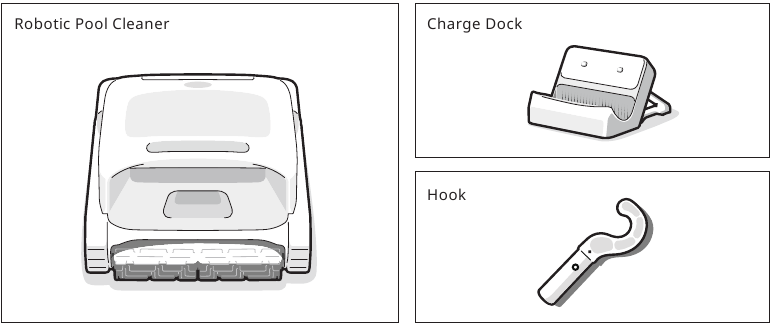

Verpackung und Zubehör

Produktdiagramm

1. Druckschalter
2. Filterkorb-Abdeckung
3. Wasserauslass
4. Abdeckung des Klärzusatz-Kits
5. Propeller*2
6. Griff
7. Ultraschall-Smart-Sensor*2
8. Antriebsrad*2
9. Panel-Anzeige
10. Modus-Taste
11. Klärzusatz-Kit
    (separat erhältlich)
12. Doppelter Filterkorb
13. Doppelte Rollenbürste*2

* Das Diagramm dient nur als Referenz. Bitte beziehen Sie sich für die Genauigkeit auf das tatsächliche Produkt.

Produktspezifikationen

Tastenfunktionen

• Ein-/Aus-Taste
  Kurz drücken, um den Roboter einzuschalten, und ca. 3 Sekunden lang gedrückt halten, um ihn auszuschalten.
• Modus-Taste
  Kurz die entsprechende Modus-Taste drücken, um zu wechseln.
  • Schnellmodus (): Reinigt den Boden einmal;
    (Der Standardmodus bei Werkseinstellungen)
  • Standardmodus (): Reinigt einmal in der Reihenfolge Boden, Wände und Wasserlinie;
  • Pro-Modus (): Reinigt einmal in der Reihenfolge Boden, Wände, Wasserlinie und Oberfläche;
  • ECO-Modus (): Standardmäßig wird der Boden alle zwei Tage gereinigt.
• Hotspot-Konfiguration
  Halten Sie die "Power (Ein-/Aus-Taste) ()" und die "Quick Mode (Schnellmodus-Taste) ()" gleichzeitig für ca. 3 Sekunden gedrückt, um 3 1 die Hotspot-Konfiguration auszulösen.
• Zurücksetzen auf Werkseinstellungen
  Halten Sie die "Standard Mode (Standardmodus-Taste) ()", "Power (Ein-/Aus-Taste) ()" und die "Pro Mode (Pro-Modus-Taste) ()" gleichzeitig für ca. 10 Sekunden gedrückt, um die Werkseinstellungen wiederherzustellen.

APP

Anleitung zur Verwendung der APP

• APP-Download
  Sie können entweder den untenstehenden QR-Code scannen oder im App Store oder bei Google Play nach "Beatbot" suchen, um die APP herunterzuladen.

• Roboterverbindung
  Bitte überprüfen Sie die folgenden Punkte, bevor Sie eine Verbindung herstellen:
  • Stellen Sie sicher, dass der Roboter eingeschaltet ist;
  • Bestätigen Sie, dass sich sowohl Ihr Mobiltelefon als auch der Roboter im selben Wi-Fi-Abdeckungsbereich mit starkem Signal befinden;
  • Stellen Sie sicher, dass Ihr Telefon mit Wi-Fi verbunden ist und nur das 2.4GHz-Netzwerk unterstützt;
  • Bringen Sie das Telefon in die Nähe des Roboters (der Abstand zwischen Ihrem Telefon und dem Roboter sollte innerhalb von 1m liegen).

Verbinden Sie den Roboter:
Sie können eine der folgenden Methoden wählen, um die Verbindung herzustellen.

1. Scannen zum Hinzufügen (empfohlen): Tippen Sie auf der Startseite der APP auf "Scannen zum Hinzufügen", richten Sie die Kamera auf den QR-Code auf dem Roboter und folgen Sie den APP-Anweisungen, um die Verbindung herzustellen.
2. Manuell hinzufügen: Tippen Sie auf der Startseite der APP auf "Gerät hinzufügen", wählen Sie Ihr Robotermodell aus und folgen Sie den APP-Anweisungen, um die Verbindung herzustellen.

Produktbedienung

Laden

• Ladestation installieren
  Schieben Sie die Halterung von unten nach oben in die Nut auf der Rückseite der Ladestation (). Sie ist korrekt installiert, wenn Sie ein "Klick" () hören.

• Stromversorgung anschließen
  Stecken Sie den Stecker in die Stromquelle ().

• Roboter laden
  Stellen Sie den Roboter auf die Ladestation (). Wenn die Panel-Anzeige am Roboter ein pulsierendes Licht () zeigt, bedeutet dies, dass der Roboter lädt.


Tipps

• Bevor Sie den Roboter verwenden, stellen Sie bitte sicher, dass er ausreichend geladen ist.
• Die Ladetemperatur beträgt 0°C ~ 40°C/32~104°F. Während des Ladevorgangs wird empfohlen, den Roboter im Wi-Fi-Abdeckungsbereich und fern von Feuchtigkeit und direkter Sonneneinstrahlung aufzubewahren.

Installation des Klärzusatz-Kits

(Separat erhältlich)

• Öffnen Sie die obere Abdeckung des Roboters.

• Nehmen Sie das Klärzusatz-Kit heraus und entfernen Sie die Kappe.

• Ziehen Sie die Aluminiumfolie an der Schnittstelle des Kits ab.

• Installieren Sie das Kit mit der Schnittstelle nach unten auf dem Roboter und drücken Sie es, bis Sie ein "Klicken" hören. Setzen Sie dann die hintere Abdeckung auf.


Tipp
Das Klärzusatz-Kit ist nicht im Produktpaket enthalten.

Vor der Reinigung

• Stellen Sie vor der Reinigung sicher, dass der Roboter eingeschaltet und ausreichend geladen ist. Die Panel-Anzeige am Roboter sollte durchgehend grün leuchten, wenn der Roboter vollständig geladen ist.

  (Wenn Sie den Roboter mit der APP verbunden haben, können Sie den Akkustand auch in der APP überprüfen).
• Stellen Sie den Reinigungsmodus ein, und die ausgewählte Modus-Taste leuchtet durchgehend weiß.

• Bevor Sie den Roboter ins Wasser setzen, stellen Sie ihn auf eine ebene Fläche und warten Sie ca. 5 Sekunden, bis er sich kalibriert hat.

• Nachdem der Roboter ins Wasser gesetzt wurde, beginnt er automatisch mit der Reinigung.


Bevor Sie den Roboter ins Wasser setzen, ist es entscheidend, ihn auf eine ebene Fläche zu stellen und etwa 5 Sekunden zu warten, bis er sich kalibriert hat. Indem Sie diese Schritte befolgen, stellen Sie die maximale Effektivität des Reinigungspfads des Roboters sicher.
Tipps

Stellen Sie vor der Reinigung sicher, dass sich keine Fremdkörper wie Handtücher oder Spielzeug im Pool befinden.

Vermeiden Sie, dass Tiere und Personen während der Reinigung in den Pool gelangen.

Bitte schalten Sie die Poolzirkulation oder das Heizsystem vor der Reinigung aus.

Während der Reinigung

* Der Roboter-Poolreiniger trennt sich nach dem Eintauchen ins Wasser automatisch vom Telefon.
Reinigungspfad:

Tipps

• Nach Abschluss des Reinigungszyklus ziehen Sie den Roboter vorsichtig heraus. Die relevanten Reinigungsdaten werden dann synchronisiert, sobald sich die APP automatisch verbindet (der Roboter muss sich im Wi-Fi-Abdeckungsbereich befinden).
• Wenn der Roboter-Poolreiniger nicht ausreichend Energie hat, um diese Reinigungsaufgabe abzuschließen, fährt er automatisch an die Wand und stoppt an der Oberfläche neben der Wand, und die Panel-Anzeige am Roboter leuchtet durchgehend orange.
• Um die Reinigungsleistung und Lebensdauer des Roboters zu gewährleisten, entnehmen Sie den Filterkorb nicht während der Reinigung.

Nach der Reinigung

• Nach Abschluss der Reinigungsaufgabe legt der Roboter-Poolreiniger automatisch am Beckenrand an.

  Wird er längere Zeit inaktiv gelassen, sinkt der Roboter auf den Poolboden, um Energie zu sparen. Zum Herausfischen kann der mitgelieferte Haken verwendet werden.
• Ziehen Sie den Roboter vorsichtig aus dem Schwimmbecken.

• Filterkorb reinigen
  Öffnen Sie die obere Abdeckung des Roboters (), nehmen Sie den Filterkorb heraus (), trennen Sie den äußeren und inneren Korb (). Spülen Sie die Körbe aus und setzen Sie sie wieder in den Roboter ein ().


Tipps

• Nach Abschluss der Reinigung und dem Herausziehen aus dem Wasser entleert sich der Roboter automatisch.
• Nachdem der Roboter aufgehört hat zu tropfen, stellen Sie ihn für den nächsten Gebrauch wieder auf die Ladestation.
• Sollte der Roboter nicht automatisch ans Ufer zurückkehren, verwenden Sie bitte den mitgelieferten Haken, um ihn an die Oberfläche zu ziehen und dann herauszuheben.

Beleuchtungseffekte

1. Anzeigeleuchte

   Durchgehend grünes Licht	Ausreichende Akkuleistung
   Durchgehend orangefarbenes Licht	Akku <15%
   Blinkendes orangefarbenes Licht	Roboterfehlfunktion
   Durchgehend gelbes Licht	15% < Akku >30%
   Blinkendes blaues Licht	Netzwerkkonfiguration/OTA-Upgrade
   Atmendes Licht (Die angezeigte Lichtfarbe entspricht dem aktuellen Akkustand)	Wird geladen

2. Ein-/Aus-Taste + Modus-Taste

   Durchgehend weißes Licht	Roboter ist eingeschaltet; Dieser Reinigungsmodus ist ausgewählt
   Blinkendes weißes Licht	Kehrt zurück

Wartung und Austausch

Wartung

• Nach jeder Benutzung Fremdkörper wie verwickelte Haare und eingeschlossenen Sand aus dem Wasserauslass, den Raupenrädern, den Propellern (die zur Reinigung demontiert werden können) und den Bürsten entfernen und reinigen.

• Reinigen Sie die Ultraschall-Smart-Sensoren. Stellen Sie vor der Reinigung sicher, dass sich keine Hindernisse auf den Sensoren befinden.


Austauschbares Zubehör

1. Klärungsmittel-Kit
   Es ist nicht im Lieferumfang enthalten. Sie können Beatbot kontaktieren, um es zu erwerben. Spezifische Gebrauchsanweisungen finden Sie im Zubehörhandbuch.

2. Doppelfilterkorb
   Es wird empfohlen, den Zustand des Filterkorbs regelmäßig zu überprüfen und ihn bei Bedarf auszutauschen, um sicherzustellen, dass das System optimal funktioniert.

3. Bürstenrolle
   Es wird empfohlen, den Zustand der Bürstenrolle regelmäßig zu überprüfen und sie bei Bedarf auszutauschen, damit der Roboter reibungslos und effektiv arbeitet.


Lagerung

• Suchen Sie einen geeigneten Lagerplatz in Innenräumen, der kühl, trocken und vor direkter Sonneneinstrahlung, Regen und Frost geschützt ist.
• Halten Sie den Poolreinigungsroboter von extremen Temperaturen, offenen Flammen und für Kinder zugänglichen Orten fern.
• Schützen Sie ihn bei längerer Lagerung ordnungsgemäß vor Staub.
• Schalten Sie ihn aus und trennen Sie ihn bei der Lagerung von der Stromquelle. Bitte überprüfen Sie den Akkustand mindestens alle 6 Monate und laden Sie den Akku auf ca. 50 % auf.
• Stellen Sie nach jeder Benutzung sicher, dass das Wasser im Roboter vollständig abgelassen und er trocken ist. Um das Ablassen zu aktivieren, halten Sie die Taste „Pro Mode“ (Pro-Modus) 3 Sekunden lang gedrückt. Bitte warten Sie etwa 3 Minuten, bis der Roboter das Ablassen beendet hat.

FAQ (Häufig gestellte Fragen)

1. Für welche Art von Schwimmbecken ist er geeignet?
   Geeignet für alle Beckenformen und Becken aus Vinyl, Fiberglas, Keramik und anderen Materialien.
2. Warum bewegt sich der Roboter am Beckenboden nicht oder nur langsam?
   • Bitte schalten Sie die Poolzirkulation oder das Heizsystem vor der Reinigung aus.
   • Der Roboter kann am Abfluss oder an anderen Hindernissen auf dem Beckenboden feststecken. Wenn er nach einigen Minuten nicht erfolgreich aus der Falle entkommt, helfen Sie ihm bitte manuell mit dem Haken. Der Roboter nimmt die Reinigung wieder auf, nachdem er aus der Falle befreit wurde.
   • Wenn der Pool zu schmutzig ist, saugt der Roboter schnell Schmutz und Schlamm auf. Bitte überprüfen Sie umgehend den Filterkorb, ob er gereinigt werden muss.
3. Warum befindet sich Wasser im neuen Gerät?
   Da jedes Gerät vor Verlassen des Werks strengen Tests, einschließlich Unterwassertests, unterzogen werden muss, sind geringe Restwasserflecken normal. Sie können das Gerät bedenkenlos verwenden.
4. Warum dauert es so lange, bis der Roboter ins Wasser gelangt?
   Der Roboter benötigt etwas Zeit, um die Luft in der Schwimmkammer abzulassen, wenn er ins Wasser gelangt. Bitte warten Sie geduldig etwa 3 Minuten.
5. Warum folgt der Roboter beim Reinigen des Beckenbodens nicht dem S-förmigen Pfad?
   In Fällen, in denen die Verbindung zwischen Beckenboden und Wänden gekrümmt ist oder die Beckenform zu komplex ist, wechselt der Roboter in den DeepSense Mode (DeepSense-Modus) für eine bessere Reinigung.
6. Warum zeigt die App die Karte nach Abschluss der Reinigung nicht an?
   • In Fällen, in denen die Verbindung zwischen Beckenboden und Wänden gekrümmt ist oder die Beckenform zu komplex ist, wechselt der Roboter in den DeepSense Mode (DeepSense-Modus) für eine bessere Reinigung.
   • Der Roboter stieß auf Störungen und unterbrach seinen Reinigungsprozess beim Reinigen entlang der Kanten.
     Diese Situationen können zu unvollständigen Karteninformationen für den Roboter führen.
7. Wie führt man OTA (Over-The-Air)-Upgrades durch?
   Um OTA-Upgrades durchzuführen, befolgen Sie bitte diese Schritte:
   • Verbinden Sie Ihren Roboter mit der App.
   • Greifen Sie im App-Menü auf „Settings“ (Einstellungen) zu und navigieren Sie zum Abschnitt „Firmware Upgrade“ (Firmware-Upgrade).
   • Befolgen Sie die Anweisungen, um den Upgrade-Vorgang zu starten. Stellen Sie während des Upgrades bitte sicher:
     • Der Roboter bleibt mit der Ladestation verbunden oder befindet sich im Ladezustand.
     • Der Akkustand des Roboters ist ausreichend (Details können Sie in der App überprüfen).
     • Sowohl Ihr Telefon als auch der Roboter haben Zugang zu einer stabilen Netzwerkverbindung.
8. Warum ist der Roboter offline?
   • Schwaches WLAN-Signal: Der Roboter ist weit vom WLAN-Signalbereich entfernt oder gelangt ins Wasser, was zu einer Trennung der Netzwerkverbindung führt. Der Roboter verbindet sich automatisch, wenn das Signal wiederhergestellt ist.
   • Geräteabschaltung: Der Roboter schaltet sich automatisch ab, wenn der Strom ausgeht. Nach dem Aufladen und Einschalten verbindet sich der Roboter automatisch.
   • Gerät ist mit einem anderen Konto verbunden: Der Roboter wurde von einem anderen Benutzer verbunden. Sie können das WLAN zurücksetzen und erneut verbinden.
   • Router-bezogen: Wenn der Router neu startet, wenn Änderungen am WLAN-Namen oder Passwort des Routers vorgenommen wurden oder wenn der Router das Gerät auf eine schwarze Liste gesetzt hat, beheben Sie diese Probleme zuerst, um festzustellen, ob das Gerät wieder online geht. Wenn das Problem weiterhin besteht, setzen Sie das WLAN zurück und verbinden Sie es erneut.
9. Warum bleibt der Roboter am Beckenboden stehen und bewegt sich nicht?
   Bitte überprüfen Sie, ob sich der Roboter im ECO mode (ECO-Modus) befindet. In diesem Modus bleibt der Roboter nach Abschluss der Reinigung am Beckenboden stehen und wartet dort. Er reinigt dann jeden zweiten Tag erneut.
10. Warum kann der Roboter nicht geladen werden?
    • Bitte überprüfen Sie, ob der Roboter richtig angeschlossen ist.
    • Stellen Sie sicher, dass der Roboter korrekt auf der Ladestation positioniert ist.
    • Überprüfen Sie, ob die Ladestifte der Ladestation und des Roboters verrostet oder verschmutzt sind.
      Reinigen Sie diese gegebenenfalls, bevor Sie erneut versuchen zu laden.
11. Warum gibt es Geräusche, bevor der Roboter mit der Reinigung beginnt und diese beendet?
    Das ist normal. Der Roboter entwässert, und dies dauert voraussichtlich etwa 3 Minuten.

Sicherheitsbestimmungen

ALLE ANWEISUNGEN VOR DER BENUTZUNG LESEN
Bei der Installation und Verwendung dieses elektrischen Geräts sollten stets grundlegende Sicherheitsvorkehrungen beachtet werden, einschließlich der folgenden:

Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

Warnungen und Vorsichtsmaßnahmen

• ALLE ANWEISUNGEN LESEN UND BEFOLGEN.
• Dieses Produkt kann von Kindern ab 8 Jahren und Personen mit körperlichen, sensorischen oder intellektuellen Defiziten oder begrenzter Erfahrung oder Kenntnis unter Aufsicht eines Elternteils oder Erziehungsberechtigten verwendet werden, um einen sicheren Betrieb zu gewährleisten und Risiken zu vermeiden. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
• Kinder dürfen nicht mit diesem Produkt spielen. Stellen Sie sicher, dass Kinder und Haustiere während des Betriebs des Poolreinigungsroboters in sicherem Abstand gehalten werden.
• Unbeabsichtigtes Starten verhindern. Stellen Sie sicher, dass der Roboter ausgeschaltet ist, bevor Sie ihn aufheben oder tragen. Das Tragen des Roboters mit dem Finger auf dem Netzschalter führt zu Unfällen.
• Unter missbräuchlichen Bedingungen kann Batterielüssigkeit austreten. Kontakt vermeiden. Bei Kontakt mit Wasser abspülen. Bei Kontakt der Flüssigkeit mit den Augen ärztliche Hilfe suchen. Batterielüssigkeit kann Reizungen oder Verbrennungen verursachen.
• Verwenden Sie keine beschädigte oder modifizierte Batterie oder kein beschädigtes oder modifiziertes Gerät. Beschädigte oder modifizierte Batterien können unvorhersehbares Verhalten zeigen, das zu Feuer, Explosion oder Verletzungsgefahr führen kann.
• Verwenden Sie keine Batterien oder Ladestationen von Drittanbietern. Nur mit der vom Hersteller angegebenen RCDS01/RCDS02 Versorgungseinheit verwenden. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Servicevertreter oder ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.
• Stellen Sie sicher, dass der Roboter ausgeschaltet und die Ladestation ausgesteckt ist, bevor Sie Wartungsarbeiten durchführen.
• Platzieren Sie die Ladestation nicht in der Nähe einer Wärmequelle. Befolgen Sie alle Ladeanweisungen und laden Sie das Gerät nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs auf. Unsachgemäßes Laden oder Laden bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und das Brandrisiko erhöhen.
• Dieses Produkt enthält Batterien, die nur von qualifizierten Technikern ausgetauscht werden können. Versuchen Sie nicht, das Gerät oder die Batterie zu modifizieren oder zu reparieren, es sei denn, dies ist in den Gebrauchs- und Pflegeanweisungen angegeben. Lassen Sie Wartungsarbeiten von einer qualifizierten Reparaturperson unter Verwendung identischer Ersatzteile durchführen. Dies gewährleistet, dass die Sicherheit des Produkts erhalten bleibt.
• Betreten Sie den Pool nicht, während der Roboter im Wasser arbeitet.
• Wenn sich der Poolreinigungsroboter unter Wasser oder in anderen Szenarien befindet, in denen es nicht bequem ist, den Roboter direkt anzuheben, muss er mit dem mitgelieferten Haken herausgezogen werden. Bitte verwenden Sie den Haken korrekt und vorsichtig, um versehentliche Verletzungen zu vermeiden.
• Setzen Sie einen Akkupack oder ein Gerät keinem Feuer oder übermäßiger Hitze aus. Exposition gegenüber Feuer oder Temperaturen über 130°C kann eine Explosion verursachen. Die Temperatur von 130°C kann durch die Temperatur von 265°F ersetzt werden.
• Unter normalen Betriebsbedingungen sollte dieses Gerät einen Mindestabstand von 20 cm (7,87 Zoll) zwischen der Antenne und dem Körper des Benutzers einhalten.
• Der Roboter ist mit einer Reihe modernster Sensoren ausgestattet, die eine entscheidende Rolle für seine Funktionalität und Leistung spielen. Um die Leistung und Lebensdauer des Roboters zu gewährleisten, setzen Sie den Roboter bitte nicht über längere Zeit extremen Umgebungsbedingungen wie hohen Temperaturen, starkem Licht oder niedrigen Temperaturen aus. Es wird empfohlen, den Roboter gemäß den Anforderungen dieses Handbuchs zu verwenden und zu lagern.
• Eine Überschreitung einer Höhe von 2100 m (6889,77 ft) führt dazu, dass der Poolreinigungsroboter nicht richtig funktioniert. Stellen Sie daher bitte sicher, dass der Roboter in Bereichen verwendet wird, die dieser Höhenbeschränkung entsprechen, um Probleme zu vermeiden, die durch den Betrieb des Roboters in großer Höhe entstehen.

Wasserbedingungen für den Robotergebrauch

Kundendienst

* Bitte beachten Sie die offizielle Beatbot-Website für die neuesten Kundendienstbestimmungen.
Der Lithium-Ionen-Akku enthält umweltgefährdende Stoffe. Bevor Sie den Roboter entsorgen, entfernen Sie bitte den Akkupack und entsorgen oder recyceln Sie ihn anschließend. Dies erfolgt gemäß den lokalen Gesetzen und Vorschriften des jeweiligen Landes oder der Region.
