JBL PRX ONE Handbuch

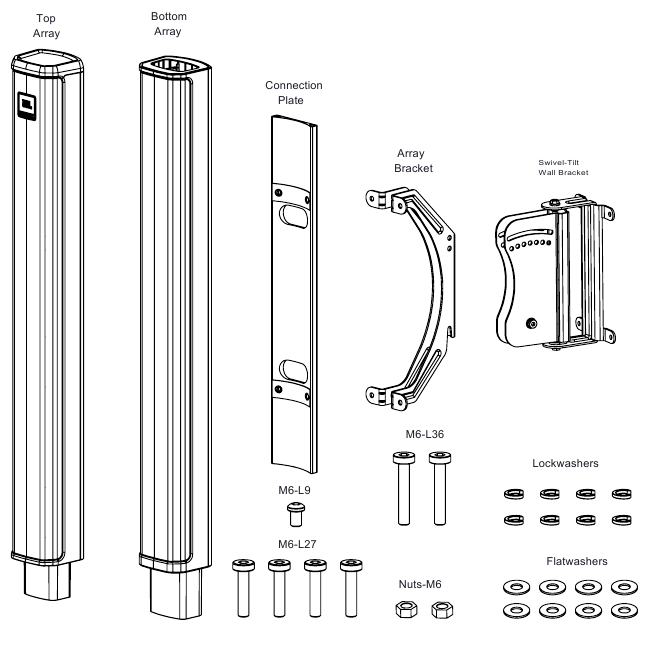

LIEFERUMFANG

WANDFLÄCHENMONTAGE

Beachten Sie, dass die HALTERUNGSBAUGRUPPE aus einer ARRAY-HALTERUNG und einer WANDHALTERUNG besteht.

1. VERKABELUNG VERLEGEN -- Verlegen Sie die Verkabelung vom Leistungsverstärker zur gewünschten Montagestelle für das JBL PRX ONE Array-Lautsprechersystem.
2. WANDHALTERUNG AN DER WAND BEFESTIGEN - Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die WANDHALTERUNG gerade ist, und befestigen Sie die WANDHALTERUNG an der Wand. Verwenden Sie unbedingt die geeigneten Wanddübel zur Befestigung der Halterung. Verwenden Sie alle vier Schraubenlöcher für maximale Stabilität und Sicherheit. Stellen Sie sicher, dass sich die Schlitzvorrichtung oben befindet.
   Hardware zur Befestigung der WANDHALTERUNG an der Wand nicht im Lieferumfang enthalten.

3. OBERES & UNTERES ARRAY AUSRICHTEN
   Diese Zeichnung zeigt die richtige Ausrichtung der beiden Lautsprechermodule, wo die Verbindungsplatte und wo die Wandhalterung befestigt wird (an der Verbindungsplatte).

   Beachten Sie, dass der Lautsprecher nicht richtig funktioniert, wenn das OBERE UND UNTERE ARRAY nicht wie abgebildet ausgerichtet sind.

4. LAUTSPRECHERMODULE (Array) ÜBER VERBINDUNGSPLATTE MITEINANDER VERBINDEN
   Befestigen Sie die VERBINDUNGSPLATTE am OBEREN UND UNTEREN ARRAY, wie abgebildet. Befestigen Sie die Array-Halterung an den 4 gekennzeichneten Gewindepunkten am rückseitigen Gehäuse des OBEREN UND UNTEREN ARRAYS, unter Verwendung der mitgelieferten M6-27L (6 mm Durchmesser, 27 mm lang) Schrauben, mit Sicherungs- und Unterlegscheiben.

5. ARRAY MIT ARRAY-HALTERUNG AUF WANDHALTERUNG SCHIEBEN

   1. Sobald die Wandhalterung an der Wand und die Array-Halterung am Array befestigt wurde, installieren Sie den M6-L36 GELENKBOLZEN (Bolzen, Sicherungsring und Unterlegscheibe auf einer Seite und Unterlegscheibe, Sicherungsring & Mutter auf der anderen Seite) der WANDHALTERUNG locker. Schieben Sie dann das Array so, dass die ARRAY-HALTERUNG in die WANDHALTERUNG eingreift, und lassen Sie dabei die Hakenaussparung der ARRAY-HALTERUNG auf den GELENKBOLZEN fallen, wie in Abbildung 1 gezeigt.
   2. Führen Sie den oberen Neigungswinkel-Bolzen durch das entsprechende Loch – zuerst Schraubensatz A durch den Schlitz für eine stufenlose Einstellmöglichkeit einführen, dann Schraubensatz B durch eines der voreingestellten Winkellöcher einführen (weitere Informationen zu Neigungswinkeln finden Sie auf der nächsten Seite).
      Installieren Sie mit M6-L36 Bolzen, Sicherungsring und Unterlegscheibe auf einer Seite und Unterlegscheibe, Sicherungsring & Mutter auf der anderen Seite, wie in Abbildung 2 gezeigt. Stellen Sie sicher, dass der Bolzen durch die Löcher in der WANDHALTERUNG und in der ARRAY-HALTERUNG geht.

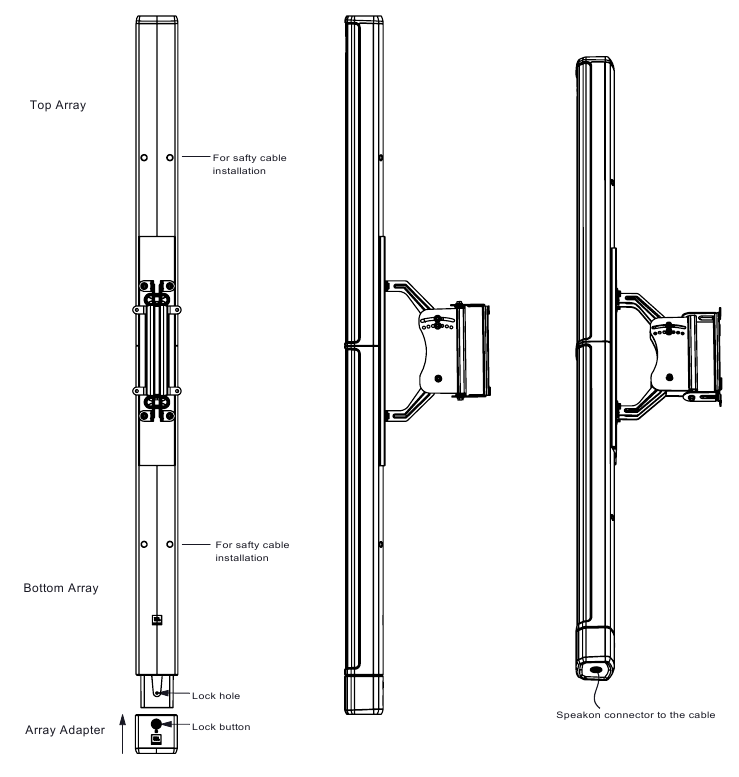

   3. Die endgültige HALTEBAUGRUPPE ist in Abbildung 3 dargestellt.
      ZIEHEN SIE DIE SCHRAUBEN FEST.
6. MEHR ÜBER NEIGUNGSWINKEL -- Die Halterung ermöglicht eine Neigung von +/-15 Grad nach oben oder unten.
   Aufgrund der Höhe des Lautsprechers (2 Arrays + 1 Adapter) stellen Sie sicher, dass es keine Unebenheiten an der Wand gibt, da das Ende des Lautsprechers diese bei jedem Winkel innerhalb des Bereichs von -15° bis +15° treffen könnte.

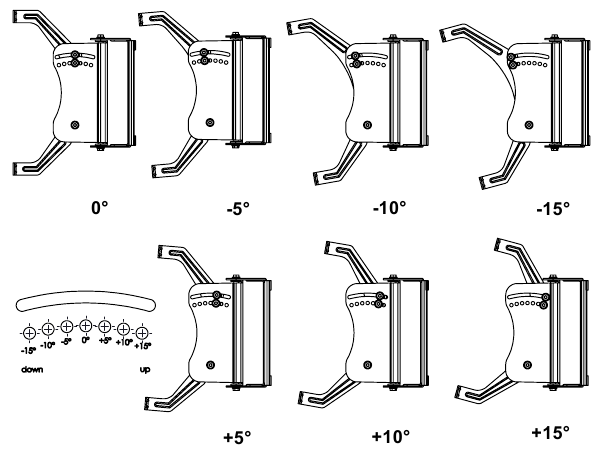

   VOREINGESTELLTE WINKEL und STUFENLOS EINSTELLBARER WINKEL -- Die Halterung verfügt über Durchgangslöcher für Montagewinkel von +/- 15 Grad in 5-Grad-Schritten. Es gibt auch einen Schlitz über den Löchern für eine stufenlose Einstellung. Die voreingestellten Winkel werden für eine präzise Ausrichtung in 5-Grad-Schritten empfohlen und der Schlitz für jeden Winkel zwischen den 5-Grad-Schritten. Beide können zur Einstellung des Neigungswinkels des Lautsprechers verwendet werden.

7. SCHWENKWINKEL (PAN) EINSTELLEN – Lösen Sie die oberen und unteren Bolzen am Gelenk. Stellen Sie den seitlichen Schwenkwinkel (d.h. Pan) des Lautsprechers ein. Ziehen Sie die Bolzen fest an.
   Maximale Schwenkwinkel vor Wandinterferenz – Die Halterung schwenkt um volle 90 Grad von Seite zu Seite. Beim Anbringen des PRX ONE an einer Wand wird der seitliche Schwenk jedoch durch das Ende des Lautsprechers, das auf die Wand trifft, begrenzt. Der maximale Schwenkwinkel hängt von der Einstellung des Neigungswinkels nach oben/unten ab.
8. SICHERHEITSSEIL - Befestigen Sie ein Sicherheitsseil (nicht im Lieferumfang enthalten) an einem der 6 mm Einschübe an der Rückseite des PRX ONE - INSTALL ADAPTER BRACKET KIT Gehäuses mit einem der zusätzlich mitgelieferten M6*L9 Bolzen oder über eine geschmiedete M6-Schulter-Stahlöse. Befestigen Sie das andere Ende des Kabels an einem sekundären Befestigungspunkt an der Wand.
9. Adapter am Array installieren
   Setzen Sie den Array-Adapter in das untere Array ein. Sobald Sie ein Klicken hören, ist die Installation sicher.


Endgültiges Installationsdiagramm

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

JBL PRX ONE Handbuch herunterladen

Verfügbare Sprachen
