Thermaltake Versa H17 Handbuch

Spezifikation

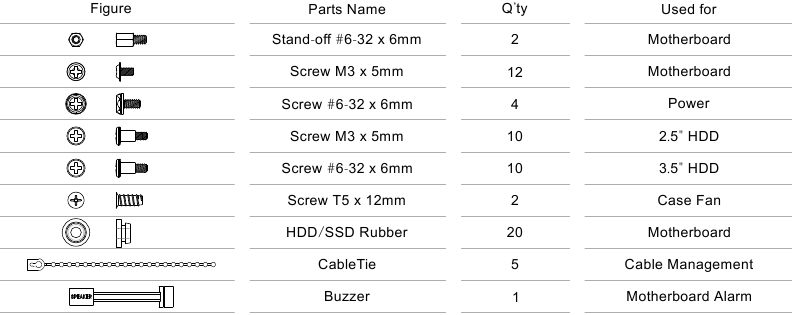

Zubehör

Warnungen und Hinweise

• Höhenbegrenzung für den CPU-Kühler:
  Die Höhenbegrenzung für den CPU-Kühler beträgt 155 mm (6,1 Zoll).

• Längenbegrenzung für die VGA (Grafikkarte):
  Die Längenbegrenzung für die VGA (Grafikkarte) beträgt 350 mm (13,8 Zoll).

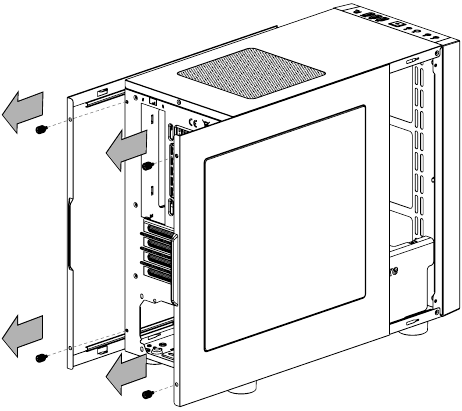

Demontage der Seitenwand

Entfernen Sie die Schrauben an der Rückseite des Gehäuses und öffnen Sie die Seitenwand.

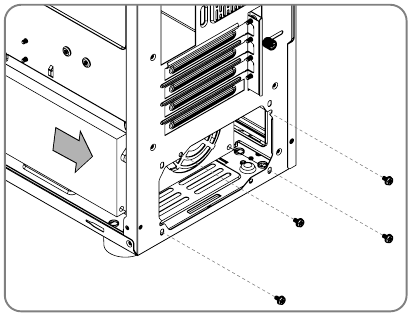

Netzteil-Installation

Platzieren Sie das Netzteil an der vorgesehenen Stelle und befestigen Sie es mit Schrauben.

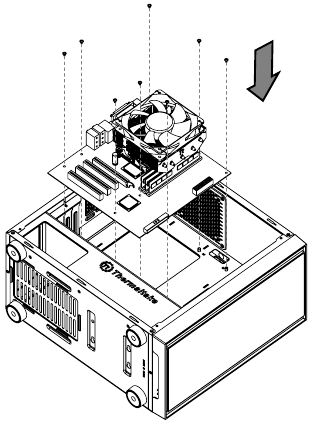

Motherboard-Installation

1. Legen Sie das Gehäuse hin.
2. Installieren Sie das Motherboard an der vorgesehenen Stelle und befestigen Sie es mit Schrauben.

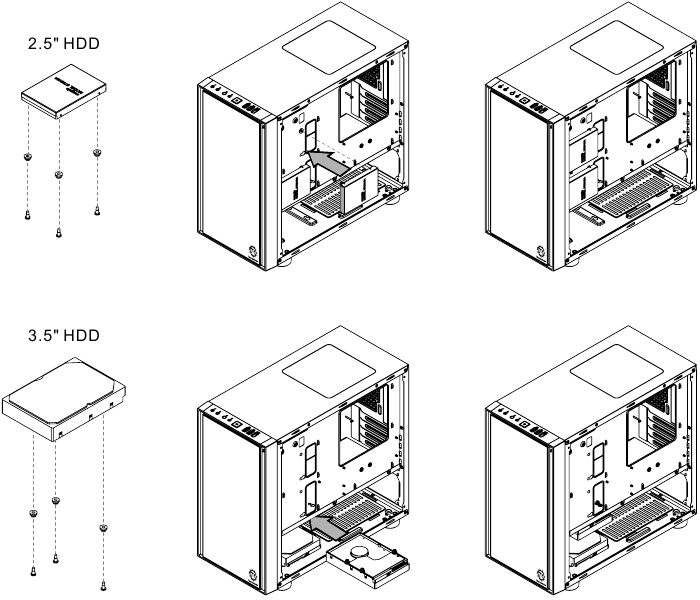

HDD-Installation

Setzen Sie die HDD ein und befestigen Sie sie mit den Schrauben.

Verwendung des PCI-Steckplatzes

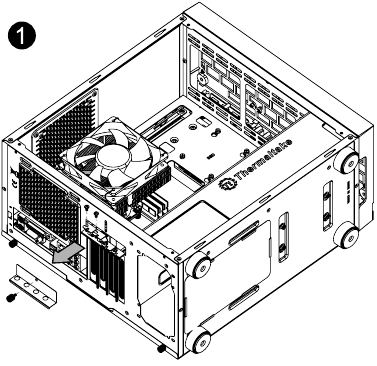

1. Lösen Sie die Schrauben mit einem Schraubendreher.

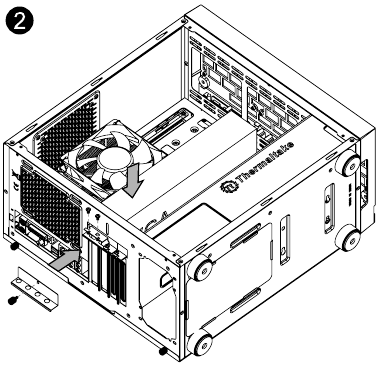

2. Installieren Sie die PCI-Karte an der vorgesehenen Stelle und befestigen Sie sie mit Schrauben.

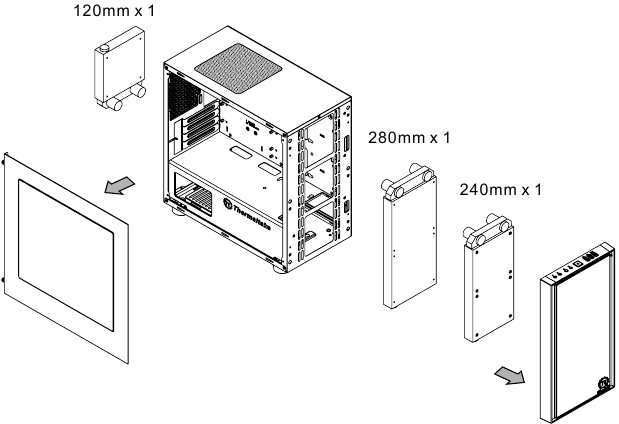

Radiator-Installation

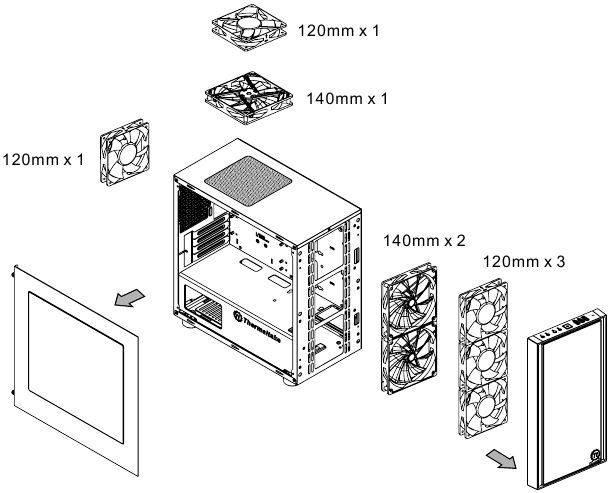

Luftkühlungs-Installation

Anschlusskabel-Installation

Anleitung zur Kabelinstallation

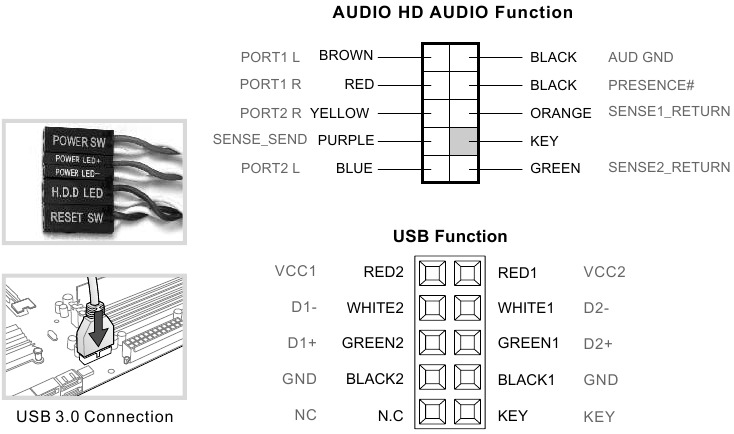

Gehäuse-LED-Anschluss / An der Vorderseite des Gehäuses finden Sie einige LEDs und Schalterkabel. Bitte konsultieren Sie das Benutzerhandbuch Ihres Motherboard-Herstellers und verbinden Sie diese Kabel anschließend mit dem Panel-Header auf dem Motherboard.
USB 2.0 Anschluss / Bitte konsultieren Sie Ihr Motherboard-Handbuch, um den Abschnitt "USB-Anschluss" zu finden.
USB 3.0 Anschluss /

1. Stellen Sie sicher, dass Ihr Motherboard den USB 3.0 Anschluss unterstützt.
2. Verbinden Sie das USB 3.0 Kabel mit dem verfügbaren USB 3.0 Port an Ihrem Computer.
   Audio-Anschluss / Bitte beachten Sie die folgende Abbildung des Audio-Anschlusses und das Benutzerhandbuch Ihres Motherboards. Bitte wählen Sie ein Motherboard, das AC'97 oder HD Audio (Azalia) verwendet (beachten Sie, dass Ihr Audio AC'97 oder HD Audio (Azalia) unterstützt), da es sonst Ihre(n) Gerät(e) beschädigen kann.

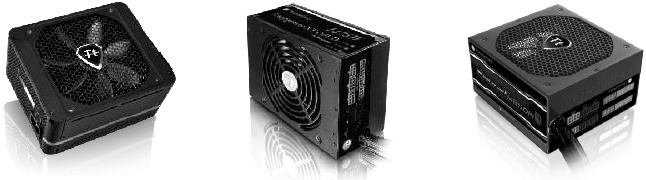

Thermaltake Netzteil-Serien

(Optional)

Da sich die heutige Technologie schnell weiterentwickelt, fordern Verbraucher stets eine höhere PC-Leistung, was auch die Belastung der Netzteile erhöht. Daher wird die Auswahl eines geeigneten und zuverlässigen Netzteils zu einer notwendigen Lektion für alle PC-Nutzer.

Warum ein Thermaltake Netzteil wählen?
Qualität von Innen
Jedes Netzteil von Thermaltake muss eine sehr strenge Qualitätskontrolle durchlaufen, bevor es an Kunden ausgeliefert wird, einschließlich eines BIT (Burn-in-Tests) von über 8 ununterbrochenen Stunden in einem 45 ℃ Raum, um zu testen, ob ein Gerät unter normalen Bedingungen einwandfrei funktioniert, und eines Hipot-Tests, um sicherzustellen, dass das Netzteil sowohl Benutzer als auch deren Systeme überlebt und schützt, wenn die Spannung stark ansteigt.

Weniger ist mehr
Um Energieverschwendung zu vermeiden, sollten alle Produkte von Thermaltake eine Umwandlungseffizienz von mindestens 80 % aufweisen, und wir sind auch einer der Hersteller mit den meisten 80 PLUS Zertifikaten. Denn Thermaltake weiß, wie man für die Erde und die Kunden spart; wir wissen, was "weniger ist mehr" ausmacht.

Umfassende Unterstützung
Ein Produkt mit besserer Qualität kann eine längere Lebensdauer und Betriebsstunden haben, aber weniger Umweltverschmutzung verursachen. Thermaltake befolgt und respektiert alle Umweltklauseln in allen Ländern und stellt sicher, dass alle unsere Produkte sowohl benutzer- als auch umweltfreundlich sind. Daher zeigen wir unsere Unterstützung, indem wir 2 bis 7 Jahre Garantie gewähren, was nicht nur eine Qualitätsverpflichtung gegenüber den Benutzern ist, sondern auch Liebe zu diesem Planeten durch Reduzierung von Ressourcen und Abfällen.

Thermaltake bietet verschiedene Netzteil-Produktlinien an;
Bitte besuchen Sie unsere offizielle Website und die Facebook Fanseite für weitere detaillierte Informationen!
Offizielle Marken-Website:
http://www.thermaltake.com/
Globales Facebook:
https://www.facebook.com/ThermaltakeInc
Taiwan Facebook
https://www.facebook.com/ThermaltakeTW
