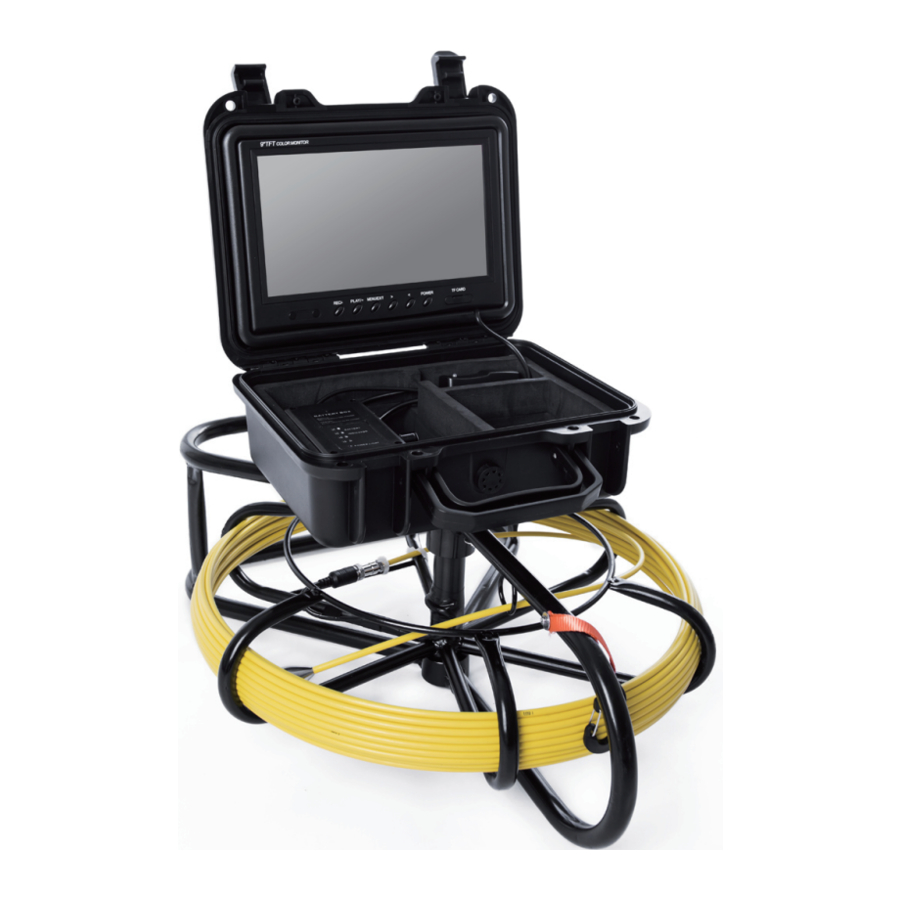

VEVOR WP9600A – ROHRPRÜFSYSTEM Handbuch

HINWEISE

Dies ist die Originalanleitung, bitte lesen Sie alle Anweisungen sorgfältig vor der Inbetriebnahme. VEVOR behält sich die eindeutige Auslegung unseres Benutzerhandbuchs vor. Das Aussehen des Produkts ist abhängig von dem Produkt, das Sie erhalten haben. Bitte haben Sie Verständnis dafür, dass wir Sie bei Technologie- oder Software-Updates für unser Produkt nicht erneut informieren.

1. Bitte lesen Sie das Handbuch vor der Verwendung sorgfältig durch.
2. Gehen Sie während des Betriebs vorsichtig damit um, vermeiden Sie Herunterfallen oder starken Druck.
3. Bitte halten Sie beim Laden Abstand zum System.
4. Nach Gebrauch schalten Sie das Display aus und ziehen Sie alle Verbindungsstecker heraus.

BESCHREIBUNG

1. Farbiger TFT-LCD-Bildschirm.
2. Hochauflösende Kamera und klares Bild.
3. Nachtsicht.
4. Hochwertiges Spezialkabel, wasserdicht und korrosions-/kälte-/zugbeständig.
5. 12V 4500MA Lithiumbatterie.
6. Mit Sonnenblende für eine helle Umgebung im Freien.
7. Anwendungsbereich: Wasserversorgungsrohre, Klimaanlagenrohre, Kabelrohre, Rohrleitungsvakuumsysteme, Installationsrohre, Gebäude, Senkrohre.
8. Betriebstemperatur: -10°C bis 60°C

PRODUKTSPEZIFIKATION

PRODUKTANLEITUNG

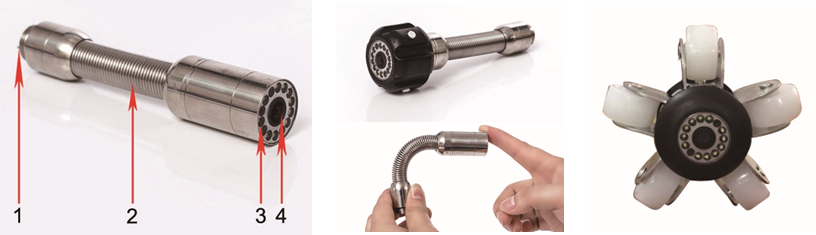

1. Kamera

   1. Metallkontaktchip
   2. Feder
   3. Helle weiße LED
   4. Kameraobjektiv

Produktspezifikation

2. Spule
   Kabellängenskala das skalierte Kabel kann die Kabellänge anzeigen

   Feste Schnalle fixiert die Kabelrolle

   SPEZIELLER ERKENNUNGSKABELFESTSTELLER
   Nützliches Werkzeug

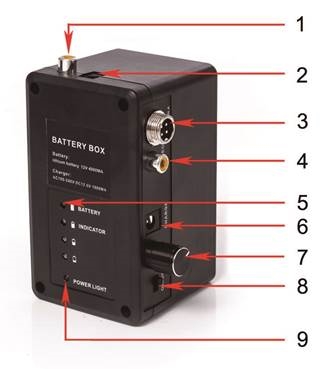

3. Anschlussbox

   1. Videoausgang (Monitor)
   2. Stromversorgung des Monitors
   3. Anschluss für Kabelspule
   4. AV-Ausgang
   5. Batterieanzeige
   6. Stromeingang für Ladegerät
   7. Helligkeitsanpassung für weiße LED-Beleuchtung
   8. Netzschalter
   9. Betriebsanzeige

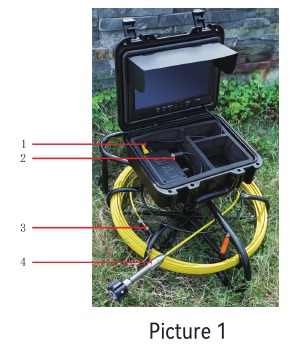

Systeminstallation

1. Wichtig: Schalten Sie den Netzschalter aus und verbinden Sie die Videokamera und den Monitor, da sonst die Videokamera und der Monitor beschädigt werden könnten.
2. Verbinden Sie die Kamera mit dem 3-Spulenstecker, der 2-Anschlussbox und dem 1-Monitor. (Abb. 1)

3. Schalten Sie den Netzschalter in der Powerbox ein, die Kontrollleuchte des Monitors leuchtet, die Schaltzentrale startet.
4. Installieren Sie die Videokamera leicht mit der Schutzabdeckung und führen Sie sie in das Rohr ein, drehen Sie die Spule auf eine geeignete Tiefe.
5. Stellen Sie den LED-Helligkeitsregler auf eine geeignete Helligkeitsstufe ein.
   Für Videoaufnahmen siehe DVR-Bedienungsdetails (Anzeigebetrieb: Recording Type (Aufnahmetyp))
6. Schalten Sie das Video über das Videokabel auf einen anderen großen Bildschirm um.
7. Nehmen Sie die Kamera nach Gebrauch vorsichtig aus dem Rohr, reinigen Sie sie mit einem sauberen, weichen und trockenen Tuch und legen Sie sie zurück.

Aufladen
Wenn die Batterieleistung niedrig ist, muss sie aufgeladen werden. Die Methode ist wie folgt:

1. Nehmen Sie die Batterie und das Ladegerät aus der Verpackung.
2. Verbinden Sie das Ladegerät mit der Batterie.
3. Verbinden Sie das Ladegerät mit dem Wechselstrom von 100-240V. Die rote Anzeige bedeutet Laden.
4. Die grüne Anzeige bedeutet, dass der Ladevorgang abgeschlossen ist.
   Hinweise: Um die Lebensdauer der Batterie zu verlängern, laden Sie sie bitte rechtzeitig auf; andernfalls kann sie nicht wieder aufgeladen werden.

FEHLERBEHEBUNG

Problem	Lösung
Blauer Bildschirm	Prüfen Sie, ob die Kameraschnittstelle locker ist und die Kamera lose sitzt, was zu schlechtem Kontakt führt. Prüfen Sie, ob die Verbindung von Kabel und Stromversorgung normal oder locker ist. Prüfen Sie, ob der Monitor normal an die Stromversorgung angeschlossen ist. Prüfen Sie, ob das Kabel gebrochen ist. Prüfen Sie, ob sich Wasser vor der Kamera befindet oder die Kamera beschädigt ist. Wenn Sie die Kamera verwenden, bringen Sie bitte zuerst die Schutzabdeckung an, um zu vermeiden, dass die Kamera mit harten Gegenständen kollidiert und beschädigt wird und keine Bilder anzeigen kann.
Probleme mit LED-Leuchten	Lesen Sie das Handbuch und überprüfen Sie die korrekte Vorgehensweise zum Einschalten des Lichts. Prüfen Sie, ob sich Wasser vor der Kamera befindet, was dazu führt, dass die LED nicht aufleuchtet.
Kein Betrieb	Prüfen Sie, ob die Batterieleistung ausreicht. Prüfen Sie, ob der Bildschirm beschädigt ist. Prüfen Sie, ob der Bildschirm normal an die Stromversorgung angeschlossen ist.
Foto/Video kann nicht gespeichert werden	Prüfen Sie, ob die Speicherkarte beschädigt ist und ersetzen Sie sie. Prüfen Sie, ob sich Fremdkörper oder Verformungen im Speicherkartensteckplatz befinden.
Kann nicht formatieren	Speicherkarte ist beschädigt. Ersetzen Sie die Speicherkarte.
Kann nicht laden	Prüfen Sie den Ladeanschluss auf Fremdkörper oder Verformungen. Prüfen Sie, ob das Ladegerät beschädigt ist. Wenn der Batteriestand zu niedrig ist, sollte sie rechtzeitig geladen werden, um zu verhindern, dass die Batterie aufgrund von Tiefentladung nicht mehr geladen werden kann.
Kabelbruch	Es wird empfohlen, das Kabel in Rohren mit einem Durchmesser von ≥ 60 cm zu verwenden. Achten Sie auf die Kraft beim Schieben des Kabels, um einen Bruch der Erkennungslinie zu vermeiden. Dieses Produkt dient ausschließlich zur Rohrleitungserkennung und -inspektion und darf nicht für andere Zwecke verwendet werden.
Kabelverknotung	Beim Ein- und Ausfahren von Kabeln ist darauf zu achten, dass sich die Kabel nicht überkreuzen oder verknoten und der Biegungsradius der Kabel nicht weniger als 90 Grad beträgt. Beim Zurückziehen des Kabels achten Sie darauf, mit dem rotierenden Eisenrahmen zusammenzuarbeiten, um es ordentlich aufzuwickeln, und verwenden Sie es nicht gewaltsam.
Gerätereinigung	Schalten Sie bei der Reinigung des Geräts zuerst den Strom aus, um eine Beschädigung des Geräts zu vermeiden.
	Wenn der Fehler nicht behoben werden kann, versuchen Sie bitte nicht, das Gerät selbst zu demontieren. Bitte kontaktieren Sie das Kundendienstpersonal.

BEDIENUNGSANLEITUNG FÜR HD DVR

REC/-: To start/stop recording (Aufnahme starten/stoppen)
Play/+: To switch between recording and photographing (Umschalten zwischen Aufnahme und Fotografie). (Please refer to the icon in the top left corner (Bitte beachten Sie das Symbol in der oberen linken Ecke))
MENU: To access and loop the settings main menu (Aufrufen und Durchlaufen des Haupteinstellungsmenüs) / long press to rotate the screen 0, 90, 180 or 270 degrees (langes Drücken zum Drehen des Bildschirms um 0, 90, 180 oder 270 Grad)
>: To zoom out (Herauszoomen)
<: To zoom in the image (Vergrößern des Bildes) 0-36X
POWER: To power on/off the display screen (An-/Ausschalten des Bildschirms)

1. Haupteinstellungen des Menüs
   1. Drücken Sie die Taste MENU (MENÜ) für das Einrichtungsmenü: PICTURE (BILD); OPTION (OPTION); TIME (ZEIT); PHOTO (FOTO); VIDEO (VIDEO)
   2. Drücken Sie die Taste </> für das Options-Untermenü
   3. Drücken Sie die Taste REC (AUFNAHME) zum Anpassen des Einstellungswerts ODER drücken Sie die Taste REC (AUFNAHME) zum Bestätigen/Eingeben
   4. Drücken Sie die Taste PLAY (WIEDERGABE) zum Beenden
2. Aufnahme und Fotografie
   1. Drücken Sie die Taste PLAY (WIEDERGABE), um zwischen Recording (Aufnahme) und photographing (Fotografie) umzuschalten. (please refer to the icon in the top left corner (Bitte beachten Sie das Symbol in der oberen linken Ecke))
   2. Drücken Sie die Taste REC (AUFNAHME), um die Aufnahme/Fotografie zu starten, dann drücken Sie die Taste REC (AUFNAHME) erneut, um die Aufnahme zu stoppen.
3. Fotowiedergabe auf dem Monitor
   1. Drücken Sie wiederholt die Taste MENU (MENÜ), um PHOTO (FOTO) zu finden.
   2. Drücken Sie die Taste </>, um Playback (Wiedergabe) zu finden.
   3. Drücken Sie die Taste REC (AUFNAHME) zum Bestätigen, dann drücken Sie </>, um eine Auswahl zu treffen, und drücken Sie die Taste REC (AUFNAHME) zur Wiedergabe.
   4. Drücken Sie die Taste PLAY (WIEDERGABE) zum Beenden.
4. Videowiedergabe auf dem Monitor
   1. Drücken Sie wiederholt die Taste MENU (MENÜ), um RECORD (AUFNAHME) zu finden.
   2. Drücken Sie die Taste </>, um Playback (Wiedergabe) zu finden.
   3. Drücken Sie die Taste REC (AUFNAHME) zum Bestätigen, dann drücken Sie </>, um eine Auswahl zu treffen, und drücken Sie die Taste REC (AUFNAHME) zum Bestätigen.
   4. Drücken Sie die Taste REC (AUFNAHME) zur Wiedergabe.
   5. Drücken Sie die Taste PLAY (WIEDERGABE) zum Beenden.
