Ryobi PBLMT50 - 18 VOLT BRUSHLESS OSCILLATING MULTI-TOOL Handbuch

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung vor der Verwendung dieses Produkts lesen und verstehen.
BEWAHREN SIE DIESES HANDBUCH ZUR SPÄTEREN BEZUGNAHME AUF

Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für zukünftige Bezugnahme auf. Der Begriff "Elektrowerkzeug" in den Warnungen bezieht sich auf Ihr netzbetriebenes (kabelgebundenes) Elektrowerkzeug oder batteriebetriebenes (kabelloses) Elektrowerkzeug.

ARBEITSBEREICHSICHERHEIT

• Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche laden zu Unfällen ein.
• Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen, wie z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Stäuben. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
• Halten Sie Kinder und Unbeteiligte fern, während Sie ein Elektrowerkzeug bedienen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

ELEKTRISCHE SICHERHEIT

• Stecker von Elektrowerkzeugen müssen zur Steckdose passen. Verändern Sie den Stecker niemals in irgendeiner Weise. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen reduzieren das Risiko eines Stromschlags.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist.
• Setzen Sie Elektrowerkzeuge nicht Regen oder nassen Bedingungen aus. Eindringendes Wasser in ein Elektrowerkzeug erhöht das Risiko eines Stromschlags.
• Missbrauchen Sie das Kabel nicht. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Elektrowerkzeugs vom Netz. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
• Verwenden Sie beim Betrieb eines Elektrowerkzeugs im Freien ein für den Außenbereich geeignetes Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Kabels reduziert das Risiko eines Stromschlags.
• Wenn der Betrieb eines Elektrowerkzeugs an einem feuchten Ort unvermeidbar ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter) geschützte Versorgung. Die Verwendung eines FI-Schalters reduziert das Risiko eines Stromschlags.
• n Verwenden Sie dieses Produkt nur mit Batterien und Ladegeräten, die in der Korrelationstabelle 987000-432 für Werkzeuge/Geräte/Akkupacks/Ladegeräte aufgeführt sind.

PERSÖNLICHE SICHERHEIT

• Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und gehen Sie beim Bedienen eines Elektrowerkzeugs mit gesundem Menschenverstand vor. Benutzen Sie ein Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren persönlichen Verletzungen führen.
• Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, unter geeigneten Bedingungen eingesetzt, reduziert persönliche Verletzungen.
• Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter ausgeschaltet ist, bevor Sie das Werkzeug an die Stromquelle und/oder den Akkupack anschließen, es aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen, deren Schalter eingeschaltet ist, lädt zu Unfällen ein.
• Entfernen Sie jeglichen Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder ein Schlüssel, der an einem rotierenden Teil des Elektrowerkzeugs befestigt bleibt, kann zu persönlichen Verletzungen führen.
• Überanstrengen Sie sich nicht. Bewahren Sie jederzeit einen sicheren Stand und das Gleichgewicht. Dies ermöglicht eine bessere Kontrolle über das Elektrowerkzeug in unerwarteten Situationen.
• Kleiden Sie sich richtig. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder langes Haar können von beweglichen Teilen erfasst werden.
• Wenn Vorrichtungen für den Anschluss von Staubabsaug- und -sammelanlagen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugung kann staubbedingte Gefahren reduzieren.
• Lassen Sie nicht zu, dass die Vertrautheit, die Sie durch den häufigen Gebrauch von Werkzeugen gewonnen haben, Sie nachlässig werden lässt und Sie die Sicherheitsprinzipien des Werkzeugs ignorieren. Eine unvorsichtige Handlung kann innerhalb eines Sekundenbruchteils schwere Verletzungen verursachen.
• Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie langes Haar zusammen. Weite Kleidung, Schmuck oder langes Haar können in Lüftungsschlitze gezogen werden.
• Nicht auf einer Leiter oder einem instabilen Untergrund verwenden. Ein stabiler Stand auf einer festen Oberfläche ermöglicht eine bessere Kontrolle über das Elektrowerkzeug in unerwarteten Situationen.

VERWENDUNG UND PFLEGE VON ELEKTROWERKZEUGEN

• Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer in der dafür vorgesehenen Geschwindigkeit.
• Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter es nicht ein- und ausschaltet. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akkupack, falls abnehmbar, vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern. Solche vorbeugenden Sicherheitsmaßnahmen reduzieren das Risiko eines unbeabsichtigten Startens des Elektrowerkzeugs.
• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und gestatten Sie Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, nicht den Betrieb des Elektrowerkzeugs. Elektrowerkzeuge sind in den Händen ungeschulter Benutzer gefährlich.
• Warten Sie Elektrowerkzeuge und Zubehör. Prüfen Sie auf Fehlausrichtung oder Blockierung beweglicher Teile, Bruch von Teilen und andere Zustände, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. Lassen Sie ein beschädigtes Elektrowerkzeug vor der Verwendung reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.
• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneiden neigen weniger zum Verklemmen und sind leichter zu kontrollieren.
• Verwenden Sie das Elektrowerkzeug, Zubehör und Werkzeugeinsätze usw. gemäß diesen Anweisungen, unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Operationen kann zu einer gefährlichen Situation führen.
• Halten Sie Griffe und Greifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greifflächen ermöglichen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

VERWENDUNG UND PFLEGE VON AKKU-WERKZEUGEN

• Laden Sie nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akkutyp Brandgefahr verursachen.
• Verwenden Sie Elektrowerkzeuge nur mit speziell dafür vorgesehenen Akkupacks. Die Verwendung anderer Akkupacks kann Verletzungs- und Brandgefahr verursachen.
• Wenn der Akkupack nicht verwendet wird, halten Sie ihn von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallobjekten fern, die eine Verbindung von einem Anschluss zum anderen herstellen können. Das Kurzschließen der Batteriepole kann zu Verbrennungen oder einem Brand führen.
• Unter missbräuchlichen Bedingungen kann Flüssigkeit aus der Batterie austreten; vermeiden Sie Kontakt. Bei versehentlichem Kontakt mit Wasser spülen. Falls Flüssigkeit in die Augen gelangt, zusätzlich ärztliche Hilfe suchen. Aus der Batterie austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen.
• Verwenden Sie keinen beschädigten oder modifizierten Akkupack oder kein beschädigtes oder modifiziertes Werkzeug. Beschädigte oder modifizierte Batterien können unvorhersehbares Verhalten zeigen, was zu Brand, Explosion oder Verletzungsgefahr führen kann.
• Setzen Sie einen Akkupack oder ein Werkzeug keinem Feuer oder übermäßigen Temperaturen aus. Der Kontakt mit Feuer oder Temperaturen über 265°F (ca. 129°C) kann eine Explosion verursachen.
• Befolgen Sie alle Ladeanweisungen und laden Sie den Akkupack oder das Werkzeug nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs auf. Unsachgemäßes Laden oder Laden bei Temperaturen außerhalb des angegebenen Bereichs kann die Batterie beschädigen und das Brandrisiko erhöhen.

WARTUNG

• Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Fachkraft nur mit identischen Ersatzteilen warten. Dies gewährleistet die Aufrechterhaltung der Sicherheit des Elektrowerkzeugs.
• Warten Sie niemals beschädigte Akkupacks. Die Wartung von Akkupacks sollte nur vom Hersteller oder autorisierten Serviceanbietern durchgeführt werden.

SICHERHEITSHINWEISE FÜR MULTIWERKZEUGE

• Halten Sie das Elektrowerkzeug an isolierten Griffflächen, wenn Sie eine Arbeit ausführen, bei der das Schneidzubehör verborgene Leitungen berühren könnte. Der Kontakt des Schneidzubehörs mit einer "spannungsführenden" Leitung kann freiliegende Metallteile des Elektrowerkzeugs "spannungsführend" machen und dem Bediener einen Stromschlag versetzen.
• Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Unterlage zu sichern und zu stützen. Das Halten des Werkstücks von Hand oder gegen den Körper macht es instabil und kann zum Verlust der Kontrolle führen.
• Kennen Sie Ihr Elektrowerkzeug. Lesen Sie die Bedienungsanleitung sorgfältig durch. Informieren Sie sich über seine Anwendungen und Einschränkungen sowie über die spezifischen potenziellen Gefahren, die mit diesem Elektrowerkzeug verbunden sind. Die Befolgung dieser Regel reduziert das Risiko von Stromschlägen, Bränden oder schweren Verletzungen.
• Tragen Sie beim Zusammenbau von Teilen, beim Bedienen des Werkzeugs oder bei der Durchführung von Wartungsarbeiten immer einen Augenschutz mit Seitenschutz, der den Anforderungen von ANSI Z87.1 entspricht. Die Befolgung dieser Regel reduziert das Risiko schwerer persönlicher Verletzungen.
• Schützen Sie Ihre Lungen. Tragen Sie eine Gesichts- oder Staubmaske, wenn die Arbeit staubig ist. Die Befolgung dieser Regel reduziert das Risiko schwerer persönlicher Verletzungen.
• Schützen Sie Ihr Gehör. Tragen Sie bei längeren Betriebszeiten Gehörschutz. Die Befolgung dieser Regel reduziert das Risiko schwerer persönlicher Verletzungen.
• Akku-Werkzeuge müssen nicht an eine Steckdose angeschlossen werden; daher sind sie immer betriebsbereit. Seien Sie sich möglicher Gefahren bewusst, wenn Sie Ihr Akku-Werkzeug nicht verwenden oder Zubehör wechseln. Die Befolgung dieser Regel reduziert das Risiko von Stromschlägen, Bränden oder schweren Verletzungen.
• Legen Sie Akku-Werkzeuge oder deren Batterien nicht in die Nähe von Feuer oder Hitze. Dies reduziert das Explosionsrisiko und mögliche Verletzungen.
• Den Akkupack nicht zerdrücken, fallen lassen oder beschädigen. Verwenden Sie keinen Akkupack oder Ladegerät, das fallen gelassen wurde oder einen starken Stoß erhalten hat. Eine beschädigte Batterie kann explodieren. Entsorgen Sie eine fallengelassene oder beschädigte Batterie umgehend ordnungsgemäß.
• Batterien können in Anwesenheit einer Zündquelle, wie einer Zündflamme, explodieren. Um das Risiko schwerer persönlicher Verletzungen zu reduzieren, verwenden Sie niemals ein kabelloses Produkt in der Nähe von offener Flamme. Eine explodierte Batterie kann Trümmer und Chemikalien herausschleudern. Bei Exposition sofort mit Wasser spülen.
• Laden Sie das Akku-Werkzeug nicht an einem feuchten oder nassen Ort auf. Verwenden, lagern oder laden Sie Akkupacks oder Produkte nicht an Orten, an denen die Temperatur unter 50°F (ca. 10°C) oder über 100°F (ca. 38°C) liegt. Nicht im Freien oder in Fahrzeugen lagern.
• Unter extremen Nutzungs- oder Temperaturbedingungen kann Batterieleckage auftreten. Falls Flüssigkeit mit Ihrer Haut in Kontakt kommt, sofort mit Seife und Wasser waschen. Falls Flüssigkeit in Ihre Augen gelangt, spülen Sie diese mindestens 10 Minuten lang mit sauberem Wasser und suchen Sie dann sofort ärztliche Hilfe auf. Die Befolgung dieser Regel reduziert das Risiko schwerer persönlicher Verletzungen.
• Bewahren Sie diese Anweisungen auf. Ziehen Sie sie häufig zurate und verwenden Sie sie, um andere, die dieses Werkzeug verwenden könnten, zu unterweisen. Wenn Sie jemandem dieses Werkzeug ausleihen, leihen Sie ihm auch diese Anweisungen aus.

SYMBOLE

Die folgenden Signalwörter und Bedeutungen sollen die mit diesem Produkt verbundenen Risikostufen erläutern.

SYMBOL	SIGNAL	BEDEUTUNG
	GEFAHR:	Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt.
	WARNUNG:	Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen könnte.
	VORSICHT:	Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann.
	HINWEIS:	(Ohne Sicherheitswarnsymbol) Weist auf wichtige Informationen hin, die jedoch nicht mit einer potenziellen Verletzung zusammenhängen (z. B. Meldungen über Sachschäden).

Einige der folgenden Symbole können auf diesem Produkt verwendet werden. Bitte studieren Sie diese und lernen Sie deren Bedeutung. Eine korrekte Interpretation dieser Symbole ermöglicht es Ihnen, das Produkt besser und sicherer zu bedienen.

SYMBOL	NAME	BEZEICHNUNG/ERKLÄRUNG
	Sicherheitswarnung	Weist auf eine potenzielle Gefahr von Personenschäden hin.
	Bedienungsanleitung lesen	Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung lesen und verstehen, bevor er dieses Produkt verwendet.
	Augenschutz	Tragen Sie immer einen Augenschutz mit Seitenschutz, der den Anforderungen von ANSI Z87.1 entspricht.
	Warnung vor Nässe	Nicht Regen aussetzen oder an feuchten Orten verwenden.
	Recycling-Symbol	Dieses Produkt verwendet Lithium-Ionen-Akkus (Li-Ion). Lokale, staatliche oder bundesstaatliche Gesetze können die Entsorgung von Akkus im normalen Müll verbieten. Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde nach Informationen zu verfügbaren Recycling- und/oder Entsorgungsmöglichkeiten.
V	Volt	Spannung
min	Minuten	Zeit
	Gleichstrom	Art oder Eigenschaft des Stroms
n o	Leerlaufdrehzahl	Drehzahl, ohne Last
.../min	Pro Minute	Umdrehungen, Hübe, Oberflächengeschwindigkeit, Oszillationen usw., pro Minute

MERKMALE

PRODUKTSPEZIFIKATIONEN
Geschwindigkeit (OPM): 10.000 – 20.000/min
Oszillation: 3,6 Grad

ÜBERSICHT

1. LED-Licht
2. Drehzahlregler
3. Ein-/Ausschalter
4. Klingenentriegelungshebel
5. Holzblatt
6. Segmentsägeblatt
7. Detail-Schleifplatte

MONTAGE

Verwenden Sie dieses Produkt nicht, wenn es nicht vollständig montiert ist oder wenn Teile fehlen oder beschädigt sind. Die Verwendung eines Produkts, das nicht ordnungsgemäß und vollständig montiert ist oder beschädigte oder fehlende Teile aufweist, kann zu schweren Personenschäden führen.

Versuchen Sie nicht, dieses Produkt zu modifizieren oder Zubehör oder Anbauteile zu erstellen, die nicht für die Verwendung mit diesem Produkt empfohlen werden. Jede solche Veränderung oder Modifikation ist Missbrauch und könnte zu einer gefährlichen Situation führen, die möglicherweise schwere Personenschäden zur Folge hat.
Sollten Teile beschädigt sein oder fehlen, rufen Sie bitte 1-800-525-2579 an, um Hilfe zu erhalten.

BETRIEB

Lassen Sie nicht zu, dass die Vertrautheit mit diesem Produkt Sie unvorsichtig macht. Denken Sie daran, dass ein unvorsichtiger Bruchteil einer Sekunde ausreicht, um schwere Verletzungen zu verursachen.

Entfernen Sie den Akkupack immer vom Werkzeug, wenn Sie Teile montieren, Einstellungen vornehmen, reinigen oder wenn es nicht verwendet wird. Das Entfernen des Akkupacks verhindert ein versehentliches Starten, das schwere Personenschäden verursachen könnte.

Tragen Sie immer einen Augenschutz mit Seitenschutz, der den Anforderungen von ANSI Z87.1 entspricht. Andernfalls könnten Gegenstände in Ihre Augen geschleudert werden und andere mögliche schwere Verletzungen verursachen.

Verwenden Sie keine Aufsätze oder Zubehörteile, die nicht vom Hersteller dieses Produkts empfohlen werden. Die Verwendung von nicht empfohlenen Aufsätzen oder Zubehörteilen kann zu schweren Personenschäden führen.

ANWENDUNGEN
Sie können dieses Produkt für die unten aufgeführten Zwecke verwenden:

• Schneiden von Holz, Trockenbau, Kunststoff
• Feinschliff
• Verwenden von Zubehör, das als kompatibel mit diesem Multifunktionswerkzeug gekennzeichnet ist

THERMOSCHUTZVORRICHTUNG
Wenn der Motor überhitzt, blinkt die LED und der Motor schaltet sich automatisch ab. In diesem Fall lassen Sie den Schalter los und lassen Sie den Motor abkühlen.
HINWEIS: Das Werkzeug funktioniert erst wieder, wenn der Motor abgekühlt ist.

LED-LICHT
Das LED-Licht, das sich an der Vorderseite des Werkzeugs befindet, leuchtet auf, wenn der Schalter in die Position ON (Ein) gestellt wird.

Überprüfen Sie vor dem Einsetzen des Akkupacks immer, ob er sich nicht in der Position ON (Ein) befindet. Wenn nicht sichergestellt wird, dass er sich nicht in der Position OFF (Aus) befindet, kann dies zu einem unbeabsichtigten Starten des Werkzeugs führen, was mögliche schwere Verletzungen zur Folge haben kann.

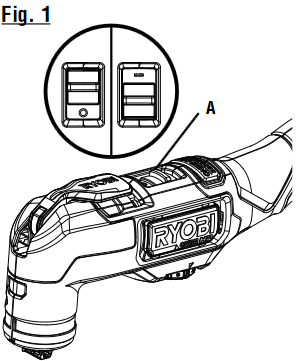

EIN-/AUSSCHALTER

1. Ein-/Ausschalter

• So schalten Sie das Multifunktionswerkzeug ein: Schieben Sie den Schalter auf die Position ON (Ein).
• So schalten Sie das Multifunktionswerkzeug aus: Schieben Sie den Schalter auf die Position OFF (Aus).

Akkuwerkzeuge sind immer betriebsbereit. Bringen Sie das Werkzeug in die Position OFF (Aus), wenn es nicht verwendet oder getragen wird.

DREHZAHLREGLER

1. Drehzahlregler

Der Drehzahlregler, der sich an der Unterseite des Werkzeugs befindet, ermöglicht es dem Multifunktionswerkzeug, mit verschiedenen Geschwindigkeiten zu arbeiten. Die maximale Geschwindigkeit kann vor oder während des Betriebs eingestellt werden.

• Das Werkzeug befindet sich in der Position LOW (NIEDRIG), wenn der Drehzahlregler vollständig im Uhrzeigersinn auf die Position „1“ gedreht wird.
  HINWEIS: Sie sollten spüren, wie der Regler beim Drehen in die Rastung einrastet.
• Drehen Sie den Regler weiter gegen den Uhrzeigersinn, um höhere Geschwindigkeiten auszuwählen.
• Drehen Sie den Regler im Uhrzeigersinn, um die Geschwindigkeit zu verringern.
• Schieben Sie den Schalter in die Position ON (Ein), um den Betrieb zu starten.
  HINWEIS: Der Betrieb bei niedrigen Drehzahlen unter ständiger Nutzung kann dazu führen, dass das Werkzeug überhitzt. In diesem Fall kühlen Sie das Werkzeug ab, indem Sie es ohne Last und mit voller Drehzahl laufen lassen.

AKKUPACK EINSETZEN/ENTFERNEN

1. Akkupack
2. Riegel drücken, um Akkupack zu lösen

• Stellen Sie sicher, dass sich der Schalter in der Position OFF(Aus) befindet.
• Setzen Sie den Akkupack wie abgebildet in den Akkuanschluss ein.
• Stellen Sie vor dem Betrieb sicher, dass die Riegel am Akkupack einrasten und der Akkupack sicher im Produkt befestigt ist.
• Drücken Sie die Riegel, um den Akkupack zu lösen und zu entfernen.

Vollständige Ladeanweisungen finden Sie in den Bedienungsanleitungen für Ihren Akkupack und Ihr Ladegerät.

ZUBEHÖR INSTALLIEREN

1. Klingenentriegelungshebel
2. Verriegelte Position
3. Angehobene Position
4. Entriegelte Position

1. Verriegelungsklemme
2. Klemme zum Entriegeln schieben
3. Zum Öffnen anheben

1. Holzblatt
2. Segmentsägeblatt
3. Detail-Schleifplatte

• Entfernen Sie den Akkupack.
• Heben Sie den Klingenentriegelungshebel in die angehobene Position.
• Heben Sie den Klingenentriegelungshebel weiter in die entriegelte Position, um die Verriegelungsklemme zu lösen.
  HINWEIS: Es ist normal, einen zusätzlichen Widerstand zu spüren, wenn der Klingenentriegelungshebel in die entriegelte Position bewegt wird.
• Schieben Sie die Verriegelungsklemme und öffnen Sie sie wie abgebildet in die entriegelte Position.
• Platzieren Sie das Zubehör auf dem Multifunktionswerkzeugkopf, sodass die Öffnungen an der Montagebasis des Zubehörs auf die erhöhten Teile des Kopfes passen.
• Schließen Sie die Verriegelungsklemme und schieben Sie sie zurück in ihre verriegelte Position.
• Senken Sie den Klingenentriegelungshebel, um das Zubehör an der Basis zu verriegeln. Stellen Sie vor der Verwendung sicher, dass es sich in der verriegelten Position befindet.
  HINWEIS: Wenn die Verriegelungsklemme nicht auf der Klingenbasis zentriert ist, bevor versucht wird, den Klingenentriegelungshebel zu verriegeln, kehrt die Verriegelungsklemme in ihre entriegelte Position zurück. Stellen Sie sicher, dass sich die Verriegelungsklemme in ihrer verriegelten Position befindet, bevor Sie das Multifunktionswerkzeug verwenden.

Tragen Sie beim Bedienen dieses Werkzeugs keine weite Kleidung oder Schmuck. Diese könnten sich in beweglichen Teilen verfangen und schwere Verletzungen verursachen. Halten Sie den Kopf vom Werkzeug und Arbeitsbereich fern. Haare könnten in das Werkzeug gezogen werden und schwere Verletzungen verursachen.

Ungesicherte Werkstücke könnten auf den Bediener geschleudert werden und Verletzungen verursachen.

Halten Sie die Hände von den Klingen fern. Greifen Sie nicht unter das Werkstück oder um oder über die Klinge, während sich die Klinge bewegt. Versuchen Sie nicht, Schnittmaterial zu entfernen, während sich die Klinge bewegt.

SCHNEIDEN

• Markieren Sie die Schnittlinie deutlich.
• Halten Sie das Werkzeug fest vor sich und deutlich von sich entfernt. Stellen Sie sicher, dass die Klinge frei von Fremdmaterial ist.
• Schieben Sie den Ein-/Ausschalter in die Position ON(Ein), um den Schneidvorgang zu starten. Lassen Sie die Klinge auf volle Geschwindigkeit kommen, bewegen Sie dann die Klinge in das Werkstück.
• Zum Schneiden halten Sie die Zähne des Blattes auf der Werkstückoberfläche und bewegen Sie die Rückseite des Werkzeugs langsam in einer konstanten Seitenbewegung.
  HINWEIS: Wenn die Linie und die Schrift auf dem Blatt während des Gebrauchs unscharf aussehen, verwenden Sie den richtigen Druck. Wenn sie klar werden, verwenden Sie zu viel Kraft.

HINWEIS:
Nicht zwingen. Wenden Sie nur so viel Druck an, dass die Säge schneidet. Lassen Sie das Blatt und die Säge die Arbeit tun. Übermäßiger Druck führt zu starken Vibrationen am Werkzeug, die zu gebrochenen Blättern und vorzeitigem Verschleiß des Werkzeugmotors führen können.

AUSWAHL DES SCHLEIFPAPIERS
Die Auswahl der richtigen Korngröße und des richtigen Schleifpapiertyps ist ein äußerst wichtiger Schritt, um ein hochwertiges Schleifergebnis zu erzielen. Aluminiumoxid, Siliziumkarbid und andere synthetische Schleifmittel eignen sich am besten für das maschinelle Schleifen. Natürliche Schleifmittel wie Feuerstein und Granat sind zu weich für einen wirtschaftlichen Einsatz beim maschinellen Schleifen.
Im Allgemeinen entfernt grobe Körnung das meiste Material, und feinere Körnung erzeugt das beste Finish bei allen Schleifvorgängen. Der Zustand der zu schleifenden Oberfläche bestimmt, welche Körnung die Arbeit erledigt. Wenn die Oberfläche rau ist, beginnen Sie mit einer groben Körnung und schleifen Sie, bis die Oberfläche gleichmäßig ist. Eine mittlere Körnung kann dann verwendet werden, um Kratzer zu entfernen, die von der gröberen Körnung hinterlassen wurden, und eine feinere Körnung wird zum Finishen der Oberfläche verwendet. Schleifen Sie immer mit jeder Körnung weiter, bis die Oberfläche gleichmäßig ist.

SCHLEIFEN

Installieren Sie die Detail-Schleifplatte und befestigen Sie das gewünschte Schleifpapier. Halten Sie das Werkzeug vor sich und von sich entfernt, wobei es vom Werkstück fernzuhalten ist. Starten Sie das Werkzeug und lassen Sie den Motor auf seine maximale Geschwindigkeit kommen, senken Sie es dann allmählich mit einer leichten Vorwärtsbewegung auf das Werkstück ab. Bewegen Sie das Werkzeug langsam über das Werkstück, indem Sie Vorwärts- und Rückwärts- oder Seitenbewegungen ausführen. Nach Abschluss des Schleifvorgangs entfernen Sie das Werkzeug immer vom Werkstück, bevor Sie es ausschalten.
Nicht zwingen. Das Gewicht des Geräts sorgt für ausreichenden Druck, lassen Sie also das Schleifpapier und das Werkzeug die Arbeit tun. Das Anwenden von zusätzlichem Druck verlangsamt den Motor nur, verschleißt das Schleifpapier schnell und reduziert die Werkzeuggeschwindigkeit erheblich. Übermäßiger Druck überlastet den Motor, was zu möglichen Schäden durch Motorüberhitzung und zu minderwertiger Arbeit führen kann. Lacke oder Harze auf Holz können durch die Reibungswärme weich werden. Schleifen Sie nicht zu lange an einer Stelle, da die schnelle Aktion des Werkzeugs zu viel Material entfernen kann, was die Oberfläche uneben macht.

WARTUNG

Bei Wartungsarbeiten nur identische Ersatzteile verwenden. Die Verwendung anderer Teile könnte eine Gefahr darstellen oder das Produkt beschädigen.

ALLGEMEINE WARTUNG
Vermeiden Sie die Verwendung von Lösungsmitteln bei der Reinigung von Kunststoffteilen. Die meisten Kunststoffe sind anfällig für Schäden durch verschiedene Arten von handelsüblichen Lösungsmitteln und können durch deren Verwendung beschädigt werden. Verwenden Sie saubere Tücher, um Schmutz, Staub, Öl, Fett usw. zu entfernen.

FEHLERBEHEBUNG

LED-LICHTFUNKTIONEN

*Mehr als 9 Blitze erfordern das Entfernen der Batterie und das Wiedereinsetzen nach einigen Minuten.
