Roland A-01 – CONTROLLER- und GENERATOR-Handbuch

Inhalt

Einführung

Der A-01 ist ein MIDI-Controller mit zwei Band-Controllern und vier Drehreglern. Sie können diesen Controllern beliebige MIDI-Nachrichten zuweisen und sie verwenden, um Ihre DAW oder ein externes MIDI-Gerät zu steuern. Darüber hinaus enthält der A-01 ein 8-Bit-CPU-Soundmodul und einen Step-Sequenzer, sodass Sie ihn auch als eigenständigen Synthesizer verwenden können.

Der A-01 unterstützt auch den Standard Bluetooth® Smart und kann MIDI-Daten drahtlos mit einem mobilen Gerät wie einem Tablet oder Smartphone austauschen.

Bedienfeldbeschreibungen

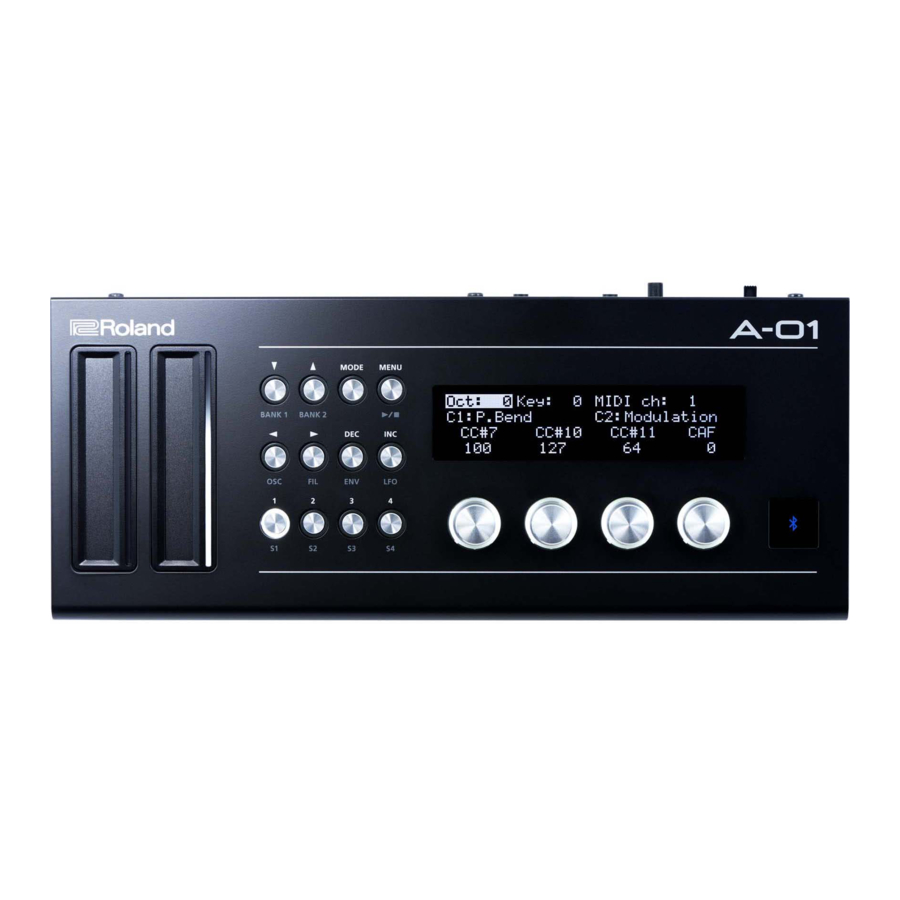

Oberseite

Oberseite

  1. Band-Controller (C1, C2)
    Dies sind berührungsempfindliche Controller.
    * Von links sind sie C1 und C2 nummeriert.
  2. Bedientasten
    Verwenden Sie diese, um Einstellungen für den A-01 vorzunehmen.
  3. Drehregler (R1–R4)
    Verwenden Sie diese zur Steuerung externer Geräte. (Anschließend nennen wir diese "encoders" (Encoder).)
    * Von links sind sie R1, R2, R3 und R4 nummeriert.
  4. Bluetooth-LED
    Diese LED leuchtet blau, wenn eine Bluetooth-Verbindung aktiviert ist.

Rückseite

Rückseite

  1. [POWER] (Ein/Aus)-Schalter
    Schaltet das Gerät ein/aus.
    * Bevor Sie das Gerät ein-/ausschalten, stellen Sie immer sicher, dass die Lautstärke heruntergeregelt ist. Auch bei heruntergeregelter Lautstärke hören Sie möglicherweise ein Geräusch beim Ein- oder Ausschalten des Geräts. Dies ist jedoch normal und weist auf keine Fehlfunktion hin.
  2. Micro-USB-Anschluss
    Schließen Sie diesen an Ihren Computer an, damit MIDI-Daten übertragen werden können.
  3. [VOLUME] (Lautstärke)-Regler
    Regelt die Ausgangslautstärke der eingebauten Lautsprecher und der PHONES (Kopfhörer)-Buchse.
  4. PHONES (Kopfhörer)-Buchse
    Schließen Sie hier Ihre Kopfhörer an.
  5. CV OUT (CV-Ausgang)-Buchse, GATE OUT (GATE-Ausgang)-Buchse
    MIDI-Nachrichten vom A-01 oder von einem externen Gerät werden in CV/GATE-Signale für einzelne Noten umgewandelt und über diese Buchsen ausgegeben.

    Achten Sie darauf, diese Buchsen nicht an Ihre Kopfhörer oder Ohrhörer anzuschließen. Dies führt zu Fehlfunktionen.
  6. MIDI IN (MIDI-Eingang)-Anschluss, MIDI OUT (MIDI-Ausgang)-Anschluss
    Schließen Sie diese an Ihr MIDI-Equipment an, um MIDI-Nachrichten zu empfangen oder zu senden.

Anschließen Ihrer Geräte

Anschließen Ihrer Geräte

Computer anschließen

  1. Verwenden Sie ein handelsübliches USB-Kabel (A-Micro B-Typ), um den A-01 an Ihren Computer anzuschließen, und schalten Sie den A-01 ein.
  2. Starten Sie die von Ihnen verwendete DAW- oder Sequenzer-Software und wählen Sie den A-01 als MIDI-Gerät aus.

Tablet anschließen

Sie verwenden die Bluetooth-Funktion, um den A-01 mit Ihrem Tablet zu verbinden.

  1. Schalten Sie den A-01 ein und legen Sie Ihr Tablet in die Nähe.
  2. Aktivieren Sie die Bluetooth-Funktion Ihres Tablets und wählen Sie in der Liste der erkannten Geräte „Roland A-01“ aus.
    Wenn die Verbindung hergestellt ist, leuchtet die Bluetooth-LED des A-01.
  3. Starten Sie die von Ihnen verwendete App und wählen Sie den A-01 als Bluetooth-MIDI-Gerät aus.

Umschalten des Modus (CONTROLLER / SYNTH / SEQ)

Der A-01 verfügt über drei Modi: CONTROLLER, SYNTH und SEQ. Drücken Sie die [MODE] (Modus)-Taste, um zwischen diesen Modi zu wechseln.
Umschalten des Modus

  • CONTROLLER-Modus
    Im CONTROLLER-Modus verwenden Sie die beiden Band-Controller (C1, C2) und vier Encoder zur Steuerung Ihres MIDI-Equipments. Die Zuweisungen jedes Controllers können in den Tasten [1]–[4] gespeichert werden.
  • SYNTH-Modus
    Im SYNTH-Modus können Sie Klänge erzeugen, indem Sie die Einstellungen von Oszillator, Filter, Hüllkurve und LFO bearbeiten. Sie können bis zu 16 der von Ihnen erstellten Klänge (Tones) speichern (8 Klänge x 2 Bänke).
  • SEQ (Step-Sequenzer)-Modus
    Der A-01 fungiert als 16-Schritt-Step-Sequenzer, mit dem Sie die Schritte in vier Blöcken zu je vier Schritten anzeigen und bearbeiten können.

Verwenden des CONTROLLER-Modus

Im CONTROLLER-Modus führt der A-01 die Funktionen aus, die über jeder Bedientaste aufgedruckt sind.

Bearbeiten der Einstellungen

Um die Einstellungen zu bearbeiten, verwenden Sie die Tasten [◄] (Links), [►] (Rechts), [▲] (Auf) und [▼] (Ab), um zu einem Element zu navigieren, und verwenden Sie die Tasten [INC] (Erhöhen) und [DEC] (Verringern), um den Parameter zu bearbeiten.
Bearbeiten der Einstellungen

Aufrufen und Speichern einer Voreinstellung

Sie können Controller-Einstellungen für die Voreinstellung wie folgt aufrufen oder speichern. Es können bis zu 16 Sätze von Voreinstellungen (4 Voreinstellungen × 4 Bänke) gespeichert werden.

  1. Halten Sie die [▼] (Ab)-Taste gedrückt und verwenden Sie die Tasten [1]–[4], um eine Bank auszuwählen.
  2. Drücken Sie eine der Tasten [1]–[4], um eine Voreinstellung aufzurufen. Wenn Sie eine Taste lange drücken, werden die aktuellen Einstellungen unter dieser Nummer gespeichert.
    * Wenn Sie die Einstellungen speichern, werden die zuvor gespeicherten Einstellungen von den neu gespeicherten Einstellungen überschrieben.

Verwenden des SYNTH-Modus

Im SYNTH-Modus führt der A-01 die Funktionen aus, die unter jeder Bedientaste aufgedruckt sind.

Erstellen eines Klangs

  1. Drücken Sie die Taste, die dem Element (OSC, FIL, ENV, LFO) entspricht, das Sie bearbeiten möchten. Die Parameter werden angezeigt.
    Taste oder Encoder, der dem Parameter für jedes Element entspricht
    S1 S2 S3 S4 R1 R2 R3 R4
    OSC Sägezahn Rechteck PWM Rauschen PW Portamento Portamento-Zeit Oktave
    FIL Typ1 Typ2 Typ3 AUS Cutoff Resonanz Hüllkurven-Mod LFO-Mod
    ENV Hüllkurve Gate — — Attack Decay Sustain Release
    LFO Sinus Rechteck Sägezahn Zufall LFO-Mod LFO-Rate LFO-PWM (Zoom)
    * PWM: Pulse Width Modulation, Mod: Modulation
  2. Um einen Parameter zu bearbeiten, betätigen Sie die Taste (S1–S4) oder den Encoder (R1–R4), der diesem Parameter entspricht.
    * Parameter, die den Tasten (S1–S4) zugewiesen sind, ermöglichen die Auswahl einer Option.
    * Im LFO können Sie mit dem Zoom-Parameter die Vergrößerung der Audiowellenform ändern.
  3. Wiederholen Sie die Schritte 1 und 2, um Ihren Klang zu erstellen.

Aufrufen oder Speichern eines Klangs

So rufen Sie einen Klang auf oder speichern ihn.

  1. Verwenden Sie die Tasten [BANK 1] (Bank 1) und [BANK 2] (Bank 2), um eine Bank auszuwählen.
  2. Drücken Sie eine der Tasten [OSC] (Oszillator), [FIL] (Filter), [ENV] (Hüllkurve), [LFO] (LFO) oder [S1]–[S4], um einen Klang aufzurufen. Durch langes Drücken einer Taste können Sie den Klang speichern.
    * Wenn Sie einen Klang speichern, überschreibt der neu gespeicherte Klang den zuvor gespeicherten Klang.

Performance

Damit Sie mit der separat erhältlichen K-25m Tastatureinheit spielen können, weisen die Standardeinstellungen Pitch Bend dem Band-Controller (C1) und Modulation dem Band-Controller (C2) zu. Durch Drücken der [] (Wiedergabe)-Taste können Sie den Step-Sequenzer wiedergeben.

SEQ-Modus verwenden

Der SEQ-Modus enthält Einstellungen für das gesamte Pattern (16 Steps) und Einstellungen für jeden einzelnen Step.
SEQ-Modus verwenden

Pattern abspielen/stoppen

Um das Pattern abzuspielen, drücken Sie die [] Taste. Um das Pattern zu stoppen, drücken Sie die [] Taste erneut.

Einstellungen für das gesamte Pattern

  1. Nehmen Sie, wie in der folgenden Tabelle gezeigt, Einstellungen für das gesamte Pattern vor.
    Einstellungen für das gesamte Pattern

Pattern erstellen: Steps eingeben und bearbeiten

  1. Verwenden Sie die Tasten [◄] [►], um den Block auszuwählen, den Sie eingeben möchten.
  2. Verwenden Sie die Tasten [1]–[4], um jeden Step einzugeben (ein-/ausschalten).
    * Bindung eingeben: Halten Sie eine der Tasten [1]–[4] gedrückt und drücken Sie die Taste [INC].
    Bindung aufheben: Halten Sie eine der Tasten [1]–[4] gedrückt und drücken Sie die Taste [DEC].
  3. Geben Sie, wie in der folgenden Tabelle gezeigt, an, wie jeder Step klingen soll.
    Parameter Erklärung Bearbeitung
    Tonhöhe Gibt die Tonhöhe des Steps an. Halten Sie eine der Tasten [1]–[4] gedrückt und drehen Sie den Encoder (R1).
    Gate-Zeit Gibt die Notendauer an. Um eine Bindung einzugeben, stellen Sie diesen Wert auf 101 % ein. Halten Sie eine der Tasten [1]–[4] gedrückt und drehen Sie den Encoder (R2).
    Cutoff Gibt die Cutoff-Frequenz des Tiefpassfilters an. Halten Sie eine der Tasten [1]–[4] gedrückt und drehen Sie den Encoder (R3).
    Resonanz Betont die Obertonanteile im Bereich der Cutoff-Frequenz des Tiefpassfilters. Halten Sie eine der Tasten [1]–[4] gedrückt und drehen Sie den Encoder (R4).
    Anschlagdynamik Gibt die Stärke (Anschlagdynamik) der Note an. Halten Sie eine der Tasten [1]–[4] gedrückt, drücken Sie die Taste [▼] und drehen Sie den Encoder (R1).
  4. Wiederholen Sie die Schritte 1–3, um Ihr Pattern zu erstellen.

Pattern aufrufen oder speichern

So rufen Sie ein Pattern auf oder speichern es.

  1. Verwenden Sie die Tasten [BANK 1] [BANK 2], um eine Bank auszuwählen.
  2. Drücken Sie eine der Tasten [OSC], [FIL], [ENV], [LFO] oder [S1]–[S4], um ein Pattern aufzurufen. Durch langes Drücken einer Taste können Sie das Pattern speichern.
    * Wenn Sie ein Pattern speichern, überschreibt das neu gespeicherte Pattern das zuvor gespeicherte Pattern.

Hauptspezifikationen

Roland A-01: CONTROLLER + GENERATOR

Speicher CONTROLLER-Modus: 16 Patches (4 Patches x 4 Bänke)
SYNTH-Modus: 16 Tones (8 Tones x 2 Bänke)
SEQ-Modus: 16 Patterns (8 Patterns x 2 Bänke)
Stromversorgung Wiederaufladbare Ni-MH-Batterie (AA, HR6) x 4, Alkali-Batterie (AA, LR6) x 4, USB-Bus-Stromversorgung
Stromaufnahme 500 mA (USB-Bus-Stromversorgung)
Abmessungen 300 (W) x 128 (D) x 46 (H) mm
11-13/16 (W) x 5-1/16 (D) x 1-13/16 (H) inches
Gewicht 950 g (einschließlich Batterien)
2 lbs 2 oz
Zubehör Bedienungsanleitung, Beiblatt "USING THE UNIT SAFELY" (SICHERER GEBRAUCH DES GERÄTS), Alkali-Batterie (AA, LR6) x 4
Optionen (separat erhältlich) Keyboard-Einheit: K-25m

* Im Interesse der Produktverbesserung können sich die Spezifikationen und/oder das Aussehen dieses Geräts ohne vorherige Ankündigung ändern.

Systemeinstellungen

Hier erfahren Sie, wie Sie Systemeinstellungen für den A-01 und MIDI-bezogene Einstellungen vornehmen.

  1. Drücken Sie die Taste [MENU].
  2. Verwenden Sie die Tasten [▲][▼], um einen Parameter auszuwählen, und die Tasten [DEC] / [INC], um einen Wert festzulegen.
  3. Nachdem Sie die Einstellungen vorgenommen haben, drücken Sie die Taste [MENU], um zum ursprünglichen Modus zurückzukehren.

Parameterliste

SYSTEM-Parameter Wert Erklärung
Master Tune -64–63 Legt die globale Stimmung fest.
System Tempo 40-240

Legt das Basistempo fest. Wenn die Synchronisation (Slave) deaktiviert ist, ist das Tempo des Patterns der hier festgelegte Wert.

* Wenn Sie diesen Wert ändern, ändert sich auch das Tempo des aktuell aufgerufenen Patterns.
LCD Contrast 1–10 Stellt die Helligkeit des Displays ein.
Auto Off Aus, 30 Min.

Legt die Zeit fest, nach der sich das Gerät automatisch ausschaltet, wenn es nicht bedient wurde.

* Die Auto Off-Funktion wird nicht aktiviert, wenn das Gerät über USB verbunden ist.
Eco Mode Aus, 3 Sek., 10 Sek., 1 Min. Legt die Zeit fest, nach der das Display gedimmt wird, wenn das Gerät nicht bedient wurde.
Bluetooth LE Aus, Ein Schaltet die **Bluetooth**-Kommunikation ein/aus.
Bluetooth LE Name Aus, 1–9 Legt den Namen fest, der für das **Bluetooth**-Gerät angezeigt wird.
Key Velocity Legt den Anschlagwert fest, der beim Spielen der Tastatur übertragen wird.
Touch Der übertragene Anschlag entspricht der Kraft, mit der Sie die Taste spielen.
1–127 Es wird immer ein fester Anschlag übertragen, unabhängig von der Kraft, mit der Sie die Taste spielen.
Velo Curve Legt den Tastaturanschlag fest.
Light Die Tastatur fühlt sich leichtgängig an.
Normal Die Tastatur fühlt sich normal an.
Heavy Die Tastatur fühlt sich schwergängig an.
MIDI Clock Auto Das Tempo synchronisiert sich automatisch mit MIDI Clock (Standard).
Internal Es wird das auf dem A-01-Gerät eingestellte Tempo verwendet. Wählen Sie die Einstellung "Internal" (Intern), wenn Sie nicht mit einem externen Gerät synchronisieren möchten.
CV Scale -63–+63 Passt die Ausgangsskala des CV-Signals an.
CV Fine Tune -100–+100 Nimmt eine Feineinstellung der Ausgangsspannung des CV-Signals vor.
CV Ref Note C0–C4 Legt die Notennummer (in Oktavschritten) fest, bei der der Ausgang der CV OUT-Buchse 0 V beträgt.
Bulk Dump Execute (Ausführen), Cancel (Abbrechen) Überträgt Controller-Einstellungen, Klänge und Patterns über MIDI.

Execute (Ausführen): [4] Taste

Cancel (Abbrechen): [DEC] Taste
Factory Reset Setzt das Gerät auf den werkseitigen Zustand zurück.
PATCH-Parameter Wert Erklärung
Bank Select MSB 0–127 Legt den Bank Select MSB-Wert fest.
Bank Select LSB 0–127 Legt den Bank Select LSB-Wert fest.
Program Change 1–128 Legt den Program Change-Wert fest.
C1 Hold

Aus

An (Wert halten)

 Diese Einstellung legt fest, ob der Wert gehalten oder auf 0 zurückgesetzt wird, wenn Sie Ihren Finger von einem Ribbon Controller (C1, C2) nehmen.
C2 Hold
Note Scale 16 Types Wählt die Skala (z. B. Chromatic oder Major), die beim Spielen von Vorschauklängen mit dem Ribbon Controller (C1) verwendet wird.
Seq Tx Ch 1–16 Legt den Kanal fest, auf dem die MIDI-Nachrichten des SEQ-Modus (Step-Sequenzer) übertragen werden.
Synth Ctrl Src ALL, KEYBOARD, 16STEPSEQ, MIDI ch 1–16 Wählt die Quelle aus, die den Synthesizer spielt.
CV/GATE Ctrl Src Wählt das Signal aus, das aus der CV OUT-Buchse und der GATE OUT-Buchse ausgegeben wird.
CV Portamento SW Wendet einen Portamento-Effekt auf das CV-Signal an.
Aus Portamento wird nicht angewendet.
Immer Portamento wird immer angewendet.
Legato Portamento wird nur angewendet, wenn Sie Legato spielen.
CV Portamento Time 1–127 Legt die Zeit des Portamento-Effekts fest, der auf das CV-Signal angewendet wird. Höhere Werte bewirken, dass das Portamento langsamer angewendet wird.
CV Pitch Bend Range 1–12 Legt den Bereich des Pitch Bend in Halbtonschritten fest.
SysEX 1 Type: Roland, Normal Legen Sie die System Exclusive-Nachrichten fest, die den Ribbon Controllern (C1, C2) oder Encodern (R1–R4) zugewiesen sind.
SysEX 2
SysEX 3
SysEX 4

Wichtige Hinweise

Der A-01 wird mit Batterien oder über USB-Busstrom betrieben. Wenn das Gerät mit Batterien betrieben wird, legen Sie vier AA-Batterien ein und achten Sie auf die richtige Ausrichtung.

  • Wenn die Batterien schwach werden, blinkt die LED oben am Ribbon Controller (C1). Bitte legen Sie neue Batterien ein.
  • Bei unsachgemäßer Handhabung von Batterien besteht Explosions- und Flüssigkeitsaustrittsgefahr.
  • Dieses Gerät ist mit einer Schutzschaltung ausgestattet. Nach dem Einschalten des Geräts ist eine kurze Pause (einige Sekunden) erforderlich, bevor es normal funktioniert.
  • Die Stromversorgung dieses Geräts wird automatisch abgeschaltet, nachdem eine voreingestellte Zeit vergangen ist, seit es zuletzt zum Abspielen von Musik verwendet oder seine Tasten oder Bedienelemente betätigt wurden (Auto Off-Funktion). Wenn Sie nicht möchten, dass die Stromversorgung automatisch abgeschaltet wird, deaktivieren Sie die Auto Off-Funktion.
    • Alle Einstellungen, die Sie gerade bearbeiten, gehen beim Ausschalten verloren. Wenn Sie Einstellungen behalten möchten, sollten Sie diese vorher speichern.
    • Um die Stromversorgung wiederherzustellen, schalten Sie das Gerät erneut ein.
