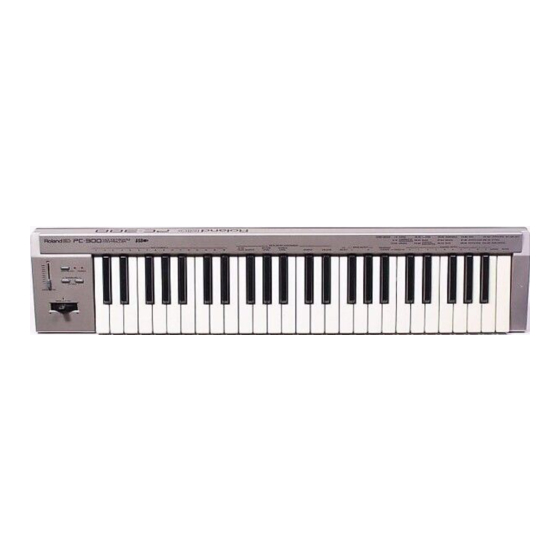

Roland PC-300 Bedienungsanleitung

Midi keyboard controller
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 23

Quicklinks

Diese Anleitung herunterladen
Owner's Manual
Bedienungsanleitung
Mode d'emploi
Handleiding
Manuale d'uso
Manual del usuario
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roland PC-300

Inhaltszusammenfassung für Roland PC-300

  • Seite 1 Owner’s Manual Bedienungsanleitung Mode d’emploi Handleiding Manuale d’uso Manual del usuario...
  • Seite 23 Roland entschieden haben. Das PC-300 ist ein anwenderfreundliches MIDI-Keyboard für GS-kompatible Module mit einem USB-Anschluss. Der Vorteil dieses Anschlusstyps ist, dass das PC-300 auch über die USB-Verbindung mit Strom versorgt werden kann und zugleich kompatibel ist mit dem neuen Standard für sowohl IBM PC-kompatible als auch Macintosh® Computer.
  • Seite 24 5. Vorder- und Rückseite ..........6 6. Anschließen und Einstellen des PC-300 ....... . .7 Stromversorgung .

  • Seite 25: Vorstellung Des Pc

    Bedienungsanleitung 2. Vorstellung des PC-300 Das PC-300 MIDI-Keyboard von Roland Klangspeicherstruktur eines GS-Moduls ist ein Controller, mit welchem Bank- und Ein GS-Modul bietet 128 Basisklänge (die Programmwechselbefehle sowie eine ganze “Capitals”) sowie eine Reihe von Reihe anderer MIDI-Befehle (darunter Klangvariationen. Die Zuordnung der Reverb- und Chorus-Meldungen) zu Basisklänge zu den Programmnummern...

  • Seite 26: Wichtigste Funktionen Des Pc-300

    PC-300 3. Wichtigste Funktionen des PC-300 USB-Anschluss Umfassende MIDI-Kontrolle Das PC-300 ist mit einer USB-Buchse Mit dem PC-300 kann man Klänge ausgestattet und kann also direkt mit externer Module anwählen, indem man einem IBM-kompatiblen PC oder Programm- und Bankwechselbefehle Macintosh®-Computer (iMac®, G4 usw.) sendet (Bankwechsel= Steuerbefehle CC00 verbunden werden.

  • Seite 27: Wichtige Hinweise

    Sie das PC-300 am besten niemals selbst. Aufstellung • Meiden Sie extreme Temperaturen (direktes Sonnenlicht, Auto usw.). Stellen Sie das PC-300 nicht an einen staubigen, feuchten oder stark vibrierenden Ort. • Bei Verwendung des PC-300 in der Nähe einer Endstufe usw. kann es zu Störspannungen kommen.

  • Seite 28: Vorder- Und Rückseite

    PC-300 5. Vorder- und Rückseite [1] BENDER/MODULATION-Hebel [2] DATA ENTRY-Regler [3] MIDI SELECT-Taster & -Diode [4] POWER-Diode [5] OCTAVE [–]/[+] Taster [6] MIDI CHANNELS-Tasten SUSTAIN SWITCH- KEYBOARD/PC- DC IN- Buchse Buchse Buchse MIDI OUT- USB-Anschluss POWER DC IN/USB- Buchse Schalter...

  • Seite 29: Anschließen Und Einstellen Des Pc-300

    Stromversorgung Zeit nicht verwenden möchten, lösen Sie bitte den Netzanschluss. Stromspeisung über die USB-Verbindung 1. Schauen Sie nach, ob das PC-300 1. Verbinden Sie den USB-Anschluss des ausgeschaltet ist (OFF). PC-300 mit einer freien USB-Buchse Ihres 2. Verbinden Sie das Netzteil mit der DC PCs (siehe Seite 10).

  • Seite 30: Anschließen Des Pc-300

    Das PC-300 ist ein MIDI-Manual (Master Keyboard). Es enthält zwar keinen Tongenerator, kann aber andere Instrumente (Soundmodule, Rechner usw.) ansteuern. Um wirklich alle Möglichkeiten des PC-300 auszuschöpfen, lesen Sie sich am besten diese Bedienungsanleitung sowie die Anleitung der übrigen Instrumente gründlich durch.
  • Seite 31 MIDI OUT-Buchse PC-300 2. Stellen Sie den KEYBOARD/PC-Schalter des PC-300 auf “KEYBOARD”. Siehe Seite 8. MIDI-Verbindung des Rechners mit dem Soundmodul 1. Verbinden Sie die MIDI OUT-Buchse des PC-300 mit der MIDI IN-Buchse der MIDI- Schnittstelle (MPU-Serie usw.). COMPUTER-Schalter Soundmodul...

  • Seite 32: Einschalten Der Anlage

    Einschalten der Anlage 1. Schalten Sie die einzelnen Geräte Ihrer Anlage immer in der richtigen Reihenfolge ein: • Schalten Sie immer zuerst die Geräte ein, die MIDI-Daten senden (hier also das PC-300). Die POWER-Diode des PC-300 leuchtet nun. Anmerkung: Wenn Sie das PC-300 über das beiliegende Netzteil speisen, müssen Sie den POWER- Schalter auf “ON (DC IN)”...

  • Seite 33: Einstellen Des Midi-Übertragungskanals

    Soundmodul verwenden, müssen Sie den angesteuerten Moduls. MIDI-Kanal wählen, der dem anzusteuernden Part zugewiesen ist. [So wird’s gemacht] 1. Wählen Sie für das PC-300 den MIDI- [So wird’s gemacht] Kanal, auf dem der gewünschte Part oder 1. Drücken Sie den MIDI/SELECT-Taster das Modul empfängt.

  • Seite 34: Auswahl Eines Drum Sets Für Ein Gs-Modul

    Auswahl von Variation 8, Instrument 3 richtige Drum Set gewählt wird. (Piano 3w) eines SC-8850: Anmerkung: “L” entspricht CC32. Dieser 1. Wählen Sie für das PC-300 den MIDI- Bankwechselbefehl wird bisweilen für die Kanal, auf dem der gewünschte Part oder Auswahl eines anderen Modul-Modus’...

  • Seite 35: Funktionen Für Ein Expressiveres Spiel

    Bedienungsanleitung 11. Drücken Sie ENTER [14]. 12. Drücken Sie MIDI/SELECT [3] noch einmal (die Diode erlischt). 7. Funktionen für ein Halten der gespielten Noten (Sustain) expressiveres Spiel Schließen Sie einen optionalen DP-2, DP-6 oder BOSS FS-5U Fußtaster an die SUSTAIN SWITCH-Buchse an und betätigen Sie ihn, während Sie eine oder Beugen der gespielten Noten mehrere Noten spielen, um einen Hold 1-...

  • Seite 36: Ändern Der Oktavlage

    PC-300 8. Ändern der Oktavlage Normale Tonhöhe (OCTAVE SHIFT aus) Mit den Tastern OCTAVE [5] ([+] und [–]) kann der Bereich der Tastatur verschoben werden, so dass C2 (36) C6 (84) Sie Noten spielen können, die sich OCTAVE SHIFT: +1 Oktave links und rechts des von den 49 Tasten abgedeckten Bereiches liegen.

  • Seite 37: Ansteuern Des Moduls Mit Dem Data Entry-Regler

    Wert ein. zum Senden dieser Befehle allerdings den DATA ENTRY-Regler verwenden. Ändern der Klangfarbe (Kanal- 1. Wählen Sie für das PC-300 den MIDI- Aftertouch) Kanal, auf dem der gewünschte Part oder Die Tastatur des PC-300 kann zwar keine das Modul empfängt.

  • Seite 38: Ändern Der Anschlagempfindlichkeit

    ändern und somit bestimmt, wie stark der betätigen, sendet das PC-300 Kanal- Klang “verhallt” wird. Aftertouch-Befehle, deren Wert jeweils der 1. Wählen Sie für das PC-300 den MIDI- Reglerposition entspricht. Kanal, auf dem der gewünschte Part oder Anmerkung: Wenn Sie die Werksvorgabe des das Modul empfängt.

  • Seite 39: Einstellen Der Stereoposition: Panpot

    Befehle (CC93) unter Umständen nicht Mit dieser Funktion können Sie die erwartungsgemäß aus. Lautstärke des angesteuerten Parts ändern. 1. Wählen Sie für das PC-300 den MIDI- Einstellen der Stereoposition: Kanal, auf dem der gewünschte Part oder Panpot das Modul empfängt.

  • Seite 40: Andere Steuerbefehle Für Den Data Entry-Regler

    Moduls ansteuern. Ordnen Sie dem DATA ENTRY-Regler dann den betreffenden Steuerbefehl zu und senden Sie die Befehle mit diesem Regler. Es können alle Steuerbefehle zwischen CC00 und CC127 gesendet werden. Das PC-300 bietet jedoch kein Display und erlaubt also nicht die Überwachung der gesendeten Werte.

  • Seite 41: Beheben Kleiner Störungen

    Bedienungsanleitung [Zuordnen eines Steuerbefehls] 4. Stellen Sie mit den Tasten der NUMERIC ENTRY-Sektion die 1. Wählen Sie für das PC-300 den MIDI- Befehlsnummer ein [12]. Kanal, auf dem der gewünschte Part oder 5. Drücken Sie ENTER [14]. das Modul empfängt.

  • Seite 42: Technische Daten

    PC-300 eine Programmnummer einstellen. Programmnummer senden, weil das Außerdem wird eine unvollständige PC-300 die Nummern 1~128 verwendet. Befehlsabfolge (z.B. nur die Bank) so F: Das GS-Modul ignoriert die Aftertouch- lange gespeichert, bis der Block komplett Befehle. ist. Wenn Sie also vorhin einen A: Ab Werk ist ein GS-Modul so eingestellt, unvollständigen Befehlsblock gesendet...
  • Seite 124 Notes...
  • Seite 125 Notes...
  • Seite 126 Notes...
  • Seite 127 Studio 3.4 - 114 Power Road London W4 5PY - UK TEL.: +44(0)20 8747 5949 FAX: +44(0)20 8747 5948...
  • Seite 128 602.15.3384...
