EcoFlow 220W Bifacial Solar Panel Handbuch

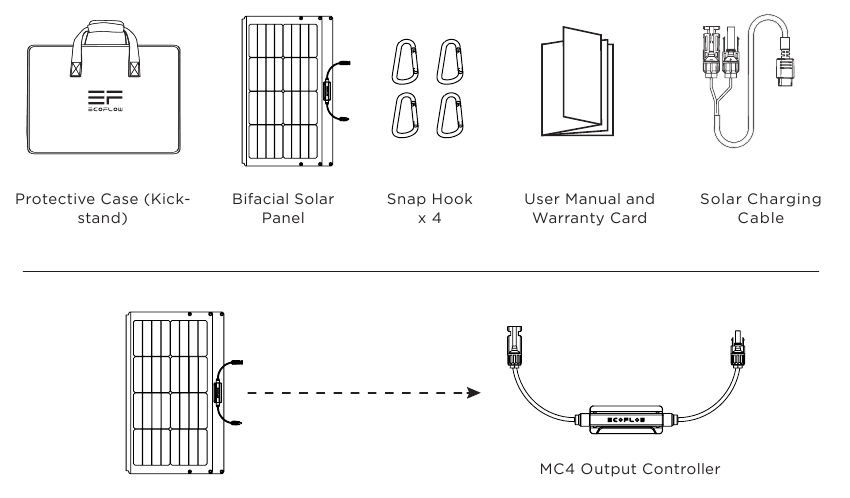

Im Lieferumfang

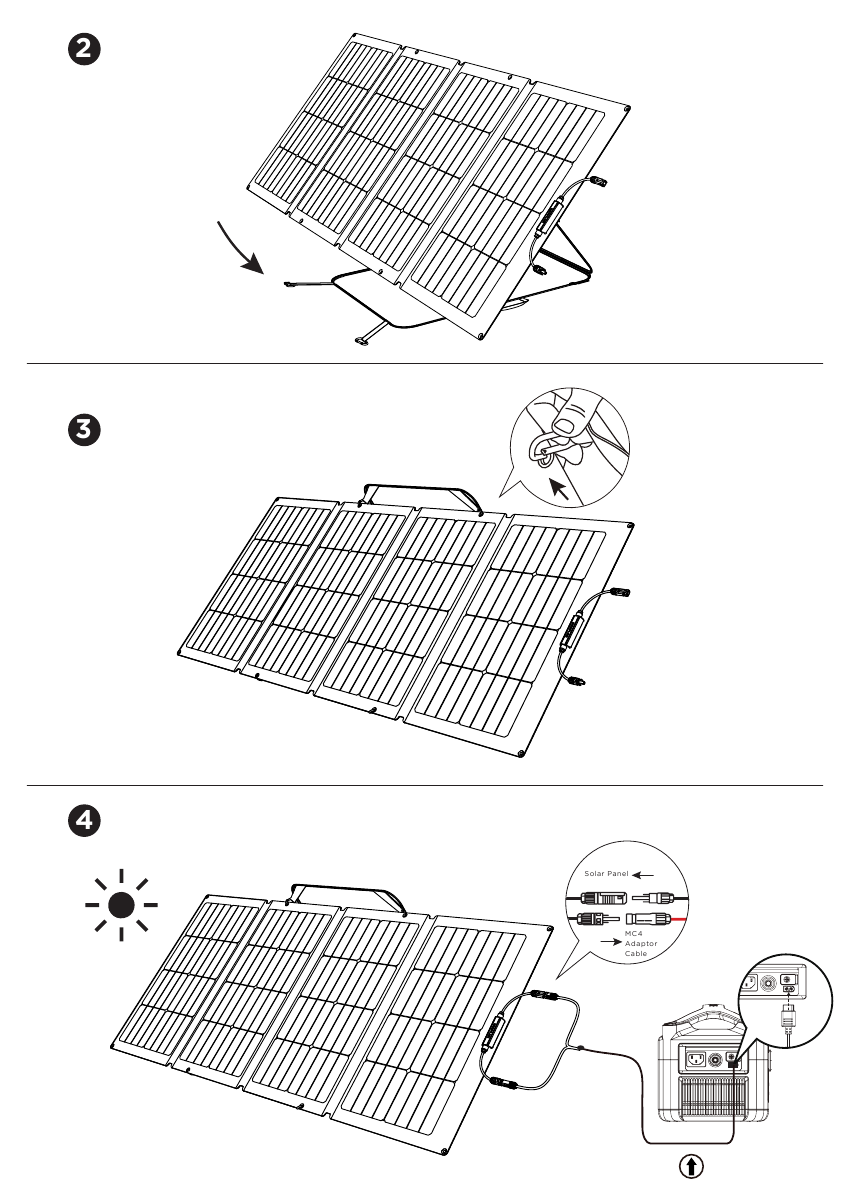

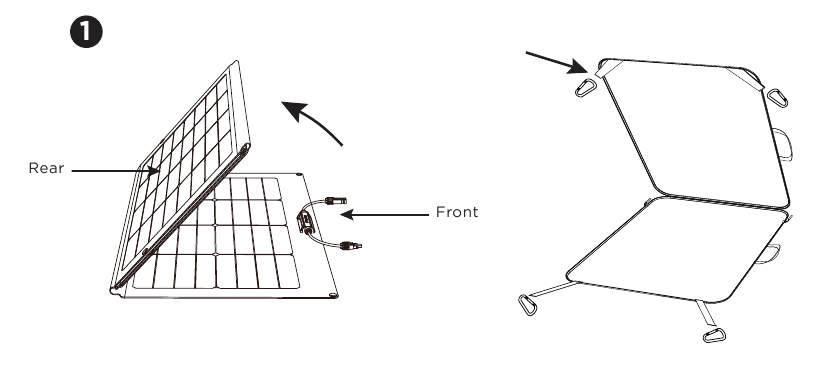

Funktionsweise

Wenn Sie dieses Produkt verwenden, stellen Sie bitte sicher, dass die Vorderseite des Panels der Sonne zugewandt ist.
Die Rückseite des Panels ist in der Lage, Strom aus Umgebungslicht zu erzeugen, wodurch die Ausgangsleistung des Produkts erhöht wird. Je mehr Licht die Rückseite des Panels ausgesetzt ist, desto besser die Ergebnisse. Bei Bedarf kann auch mit der der Sonne zugewandten Rückseite des Panels Strom erzeugt werden. Dies erzeugt jedoch nur 80 % der Leistung im Vergleich zur Verwendung der Vorderseite des Panels.


Dieses Kabel darf nur für die Verbindung zwischen Solarmodulen und Energiespeichern verwendet werden. Die Verwendung zur Verbindung zwischen Solarmodulen oder für andere Verbindungszwecke ist untersagt.

5. Um Solarenergie am effizientesten zu nutzen, stellen Sie sicher, dass die Sonnenstrahlen das Panel in einem Winkel von ±10° treffen (akzeptabel) und dass das Panel nicht beschattet wird.

6. Stellen Sie den Winkel ein. Für verbesserte Ladeergebnisse kann die Schutzhülle auch als Ständer verwendet werden, um das Solarmodul in einem Winkel von 30°–80° aufzustellen.

7. Die Ständerfunktion sollte nur vor 10:00 Uhr oder nach 14:00 Uhr verwendet werden. Um das Produkt während der Mittagssonne zu nutzen, legen Sie das Solarmodul einfach flach auf den Boden.

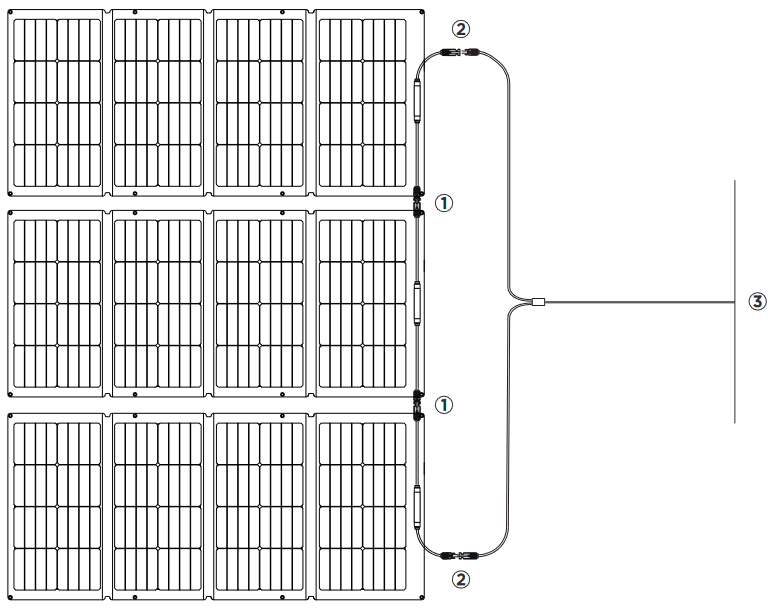

Noch schnellere Energiegewinnung

*Die Anzahl der Solarmodule, die an andere Produkte angeschlossen werden können, entnehmen Sie bitte den jeweiligen Benutzerhandbüchern.

Max. Anzahl der seriell an unterstützte Produkte angeschlossenen Panels

Wichtige Hinweise zur Verwendung Ihres Bifacial Solar Panels

1. Da die Effizienz von Solarmodulen von der Lichtintensität und dem Neigungswinkel abhängt, kann die Ladeleistung des Moduls durch verschiedene Faktoren wie Wetterbedingungen, saisonale Änderungen und den Standort beeinflusst werden. Die Installation und der Anschluss dieses Produkts sollten streng gemäß den Anweisungen im Benutzerhandbuch erfolgen.
2. Nur der Hauptkörper dieses Produkts ist wasserdicht. Die Anschlussdose und die Verbindungspunkte sollten nicht über längere Zeit in Wasser getaucht werden.
3. Dieses Produkt darf nicht mit stark korrosiven Substanzen in Berührung kommen oder in korrosive Flüssigkeiten getaucht werden.
4. Um eine Beschädigung des Produkts zu vermeiden, verwenden Sie keine scharfen Gegenstände auf der Oberfläche des Panels und klopfen oder stoßen Sie nicht gegen das Produkt.
5. Üben Sie keinen Druck auf das Panel aus und lassen Sie es nicht auf Ecken, Seiten oder Flächen fallen. Solche Handlungen können zu Schäden am Solarmodul führen.
6. Das Panel darf während des Transports, der Drehung oder Installation nicht gestoßen, starkem Druck ausgesetzt oder gebogen werden. Wir empfehlen, das Panel beim Bewegen oder Lagern in einer vertikalen Position zu halten.
7. Stellen Sie bei der Lagerung des Panels immer sicher, dass die positiven und negativen Anschlüsse der Anschlussdose nicht dem Sonnenlicht ausgesetzt sind.
8. Um Verletzungsgefahren zu vermeiden, dürfen dieses Produkt und seine Anschlussdose nur von qualifiziertem Personal geöffnet oder zerlegt werden.
9. Unerwünschte Solarmodule müssen gemäß den örtlichen gesetzlichen Bestimmungen entsorgt werden.
10. Beachten Sie bei der Verwendung des Produkts die Anweisungen und vermeiden Sie das Aufhängen.

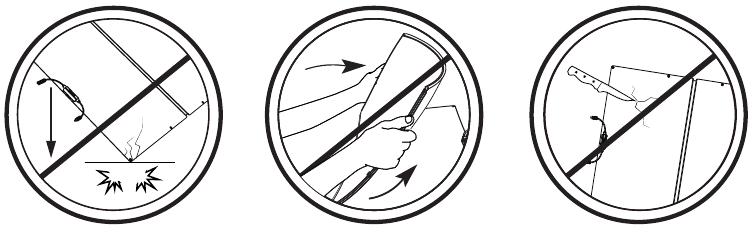

Was Sie nicht tun sollten

Dieses Solarmodul enthält Glas. Verhaltensweisen, die das Solarmodul beschädigen (wie oben beschrieben), führen dazu, dass das Glas im Solarmodul bricht und die Effizienz sinkt oder es sogar unbrauchbar wird. Die kostenlose Garantiezeit deckt keine Schäden ab, die durch unsachgemäße Verwendung des Produkts entstehen.

Fragen und Antworten

Erzeugt das 220W Bifacial Solar Panel die volle Leistung von 220W?
In den meisten Fällen ist es normal, dass ein Solarmodul nicht seine volle Nennleistung liefert. Einige der Gründe dafür sowie Vorschläge, wie Sie näher an den Nennleistungswert herankommen können, sind unten aufgeführt.

1. Lichtintensität. Die auf das Panel einfallende Lichtmenge führt zu Schwankungen der Ausgangsleistung. Sie werden die Nennleistungsabgabe eher erreichen, die unter Testbedingungen erzielt wurden, wenn Sie das Produkt an einem klaren Tag während der Mittagssonne verwenden, als wenn Sie es am Morgen oder später am Nachmittag verwenden. Die Wetterbedingungen beeinflussen auch die Menge des Sonnenlichts, das auf das Panel trifft. Zum Beispiel ist es viel unwahrscheinlicher, die Nennleistung bei dunstigen, bewölkten oder regnerischen Bedingungen zu erreichen.
2. Oberflächentemperatur. Die Temperatur der Solarmoduloberfläche beeinflusst auch die erzeugte Leistung. Je niedriger die Oberflächentemperatur des Panels ist, desto mehr Leistung wird erzeugt. Zum Beispiel erzeugen Solarmodule im Winter mehr Leistung als im Sommer, und das ist völlig normal. Solarmodule erreichen im Sommer normalerweise Temperaturen nahe 60°C (140°F). Dies reduziert die Nennleistung um 13 %, trotz der höheren Lichtintensität, die auf das Panel trifft.
3. Sonneneinstrahlungswinkel. Unter optimalen Lichtbedingungen sollten die Sonnenstrahlen für die beste Leistung senkrecht zur Oberfläche des Panels stehen. Die Ausgangsleistung wird nur geringfügig beeinträchtigt, wenn das Sonnenlicht das Panel innerhalb von 10° beidseitig dieses 90°-Winkels trifft.
4. Panel-Beschattung. Die Oberfläche des Solarmoduls sollte während des Gebrauchs nicht beschattet werden. Beschattung durch Schatten, Fremdkörper und Glas kann die Ausgangsleistung stark reduzieren. Leistungsprobleme durch defekte Panels: Wenn das Panel nach Behebung der oben genannten Probleme immer noch keinen Strom erzeugt oder seine Leistung weit unter den erwarteten Nennleistungswerten bleibt, könnte ein Problem mit dem Panel selbst vorliegen. Bitte kontaktieren Sie den Kundensupport für Unterstützung.

Wie viel Leistung kann das 220W Bifacial Solar Panel unter normalen Bedingungen erzeugen?
Dies hängt in erster Linie von den Wetterbedingungen ab. Im Allgemeinen erzeugt an einem klaren, wolkenlosen Tag Sonnenlicht, das das Panel in einem 90°-Winkel trifft, üblicherweise 160W–180W Leistung im 220W Panel. (Aktuelle Lichtverhältnisse betragen unter Testbedingungen normalerweise 800W–900W/m² (74.3W–83.6W/ft²) bei einer Paneltemperatur von 50°C (122°F). Nennleistungsangaben basieren auf 1000W/m² (92.9W/ft²) unter AM1.5-Bedingungen bei einer Paneltemperatur von 25°C (77°F) unter Testbedingungen. Leistungswerte nahe den Nennwerten wurden normalerweise in der Mittagssonne während des Winters beobachtet.)

Was sollte ich über die Betriebstemperatur, Lagerung und Verwendung des 220W Bifacial Solar Panels wissen?
Die Betriebstemperatur des Bifacial Solar Panels beträgt -20°C–85°C (-4°F–185°F). Das Panel sollte in seine ursprüngliche Form gefaltet und in seiner Schutzhülle (Ständer) aufbewahrt werden, die ausreichenden Schutz für das Produkt bietet. Um die Lebensdauer des Panels zu verlängern, stellen Sie sicher, dass das Produkt bei Nichtgebrauch keinen äußeren Kräften/Stößen ausgesetzt wird. Das Solarmodul selbst besteht aus Glas und darf nicht fallen gelassen, durchstochen, verbogen oder darauf gesessen werden. Solche Handlungen können das Glas zerbrechen und das Panel unbrauchbar machen. Solche Schäden werden nicht von der kostenlosen Garantie abgedeckt.

Das 220W Bifacial Solar Panel hat zwei Seiten. Wie kann ich erkennen, welche Seite welche ist, und wie kann ich die Stromerzeugung mit der Rückseite des Panels optimieren?
Die Vorderseite des Bifacial Solar Panels hat eine Anschlussdose. Diese Seite des Panels erzeugt Strom, indem sie senkrecht zu den Sonnenstrahlen positioniert wird. Da die Rückseite des Panels von der Sonne abgewandt ist, erzeugt sie nicht auf die übliche Weise Strom. Im Allgemeinen nutzt die Rückseite des Panels Umgebungslicht, um die Gesamtleistung des Produkts um bis zu 5%-25% zu erhöhen. Dieser Wert ist höher, wenn Spiegel verwendet werden oder wenn die Umgebungslichtwerte hoch sind. Die Verwendung des Produkts mit der der Sonne zugewandten Rückseite des Panels erzeugt 80 % der Leistung im Vergleich zur Verwendung der Vorderseite. Die Verwendung des Panels auf diese Weise hat keine negativen Auswirkungen auf das Produkt.

Kann ich Powerstations anderer Marken als EcoFlow mit dem 220W Bifacial Solar Panel verwenden?
Ja, aber nur bestimmte Typen. Die verwendete Powerstation muss mit MC4-Standards kompatibel sein, um ordnungsgemäß zu funktionieren. Darüber hinaus bieten andere Marken von Powerstations möglicherweise nicht die gleiche Kompatibilität wie EcoFlow-Powerstations, haben möglicherweise geringere Nennleistungen und bieten möglicherweise nicht die gleiche Leistungsfähigkeit.

Kann ich 110W und 220W Bifacial Solar Panels in Reihe miteinander verbinden?
Ja, aber dies wird nicht empfohlen. Obwohl die Spannungen der beiden Panels identisch sind, sind die Stromwerte nicht identisch. Das bedeutet, dass bei serieller Verbindung der Panels der Strom auf den des 110W Panels begrenzt wird und das volle Leistungspotenzial des 220W Panels nicht freigegeben werden kann, was zu einem 1+2<3 Szenario führt. Bitte erwerben Sie Panels der gleichen Größe, wenn Sie mehrere Panels in Reihe schalten möchten.

Kann ich 220W Bifacial Solar Panels parallel schalten?
Ja, aber dies wird nicht empfohlen. 220W Solarmodule haben eine maximale Stromstärke von 12A. Obwohl diese Panels parallel geschaltet werden können, unterstützen DELTA- und RIVER-Serien-Powerstations nur eine maximale Stromstärke von 12A. Parallele Verbindungen erhöhen die Ausgangsleistung durch Verdopplung des Stroms, aber die Verbindung der Panels auf diese Weise würde zu einem 1+1=1 Szenario führen, bei dem der Strom durch die angeschlossenen Geräte auf 12A begrenzt wird. Wir empfehlen die parallele Schaltung der Panels nicht, es sei denn, Sie verwenden eine Powerstation einer anderen Marke mit einem Eingangsstrom von 20A oder mehr.

Technische Daten

*Standardtestbedingungen: 1000W/m² (92.9W/ft²), AM1.5, 25°C (77°F)

Spezifikationen Temperaturkoeffizient

TKPower -(0.39+/-0.02)%/k
TKVoltage -(0.33+/-0.03)%/k
TKCurrent +(0.06+/-0.015)%/k
