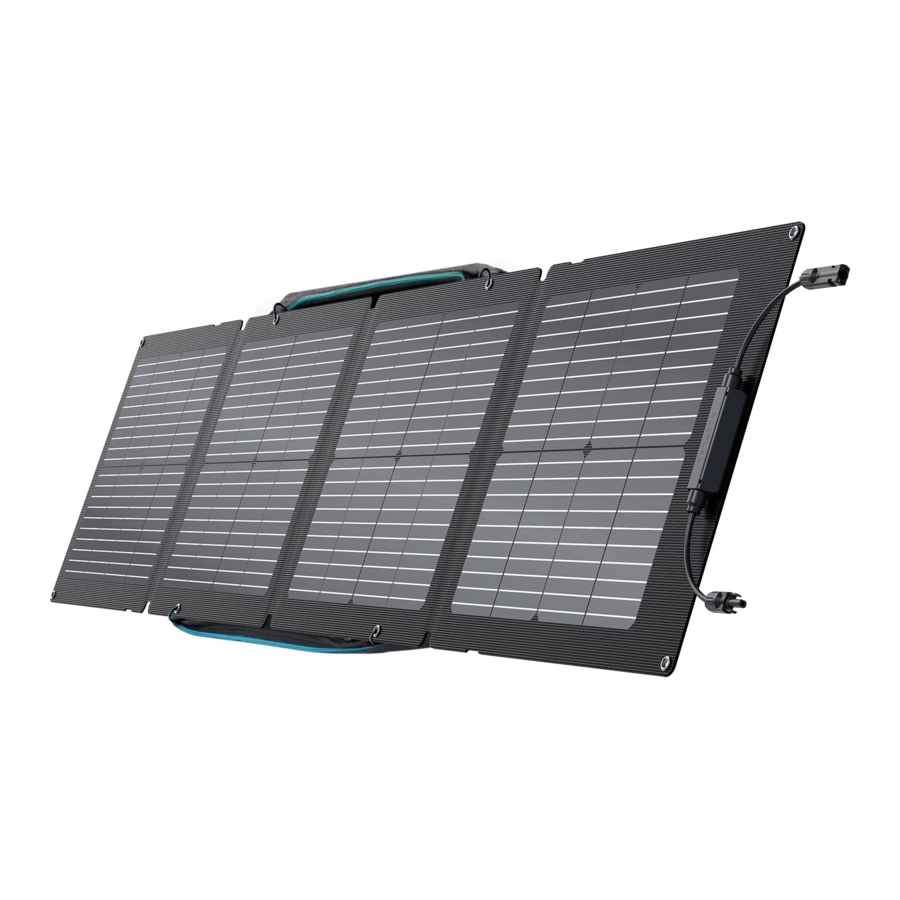

EcoFlow 110W Solarpanel Handbuch

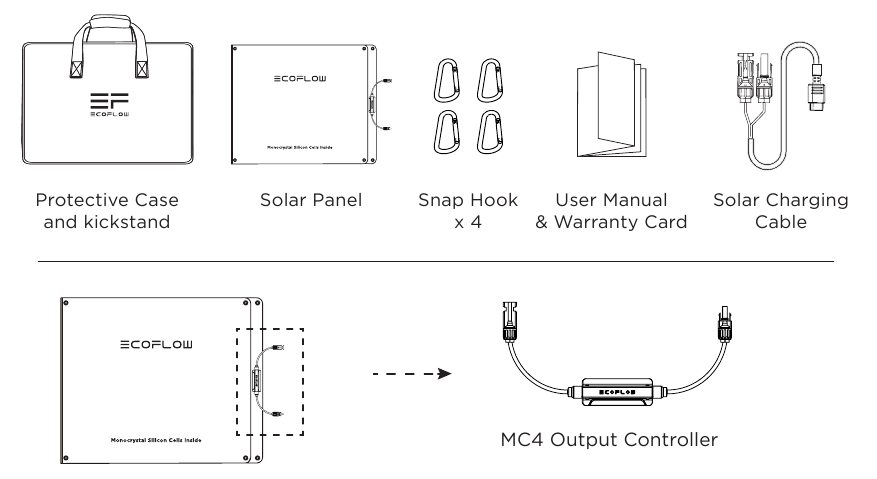

Lieferumfang

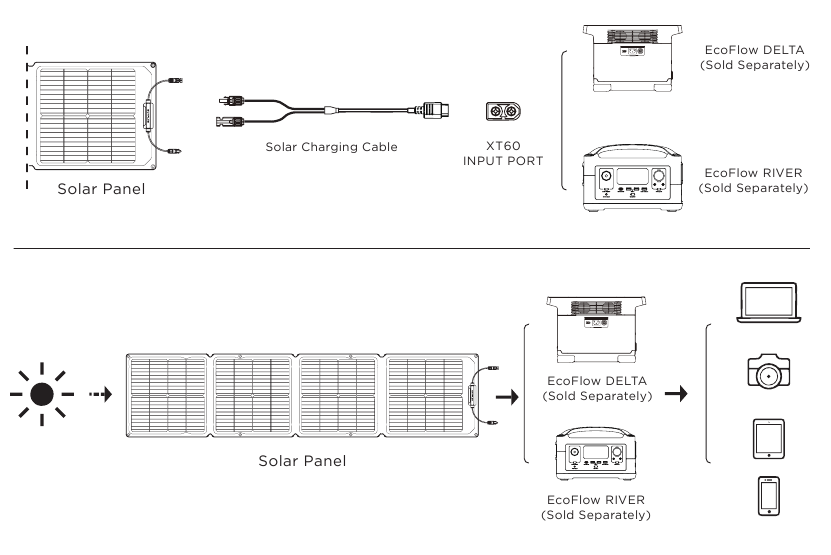

Funktionsweise

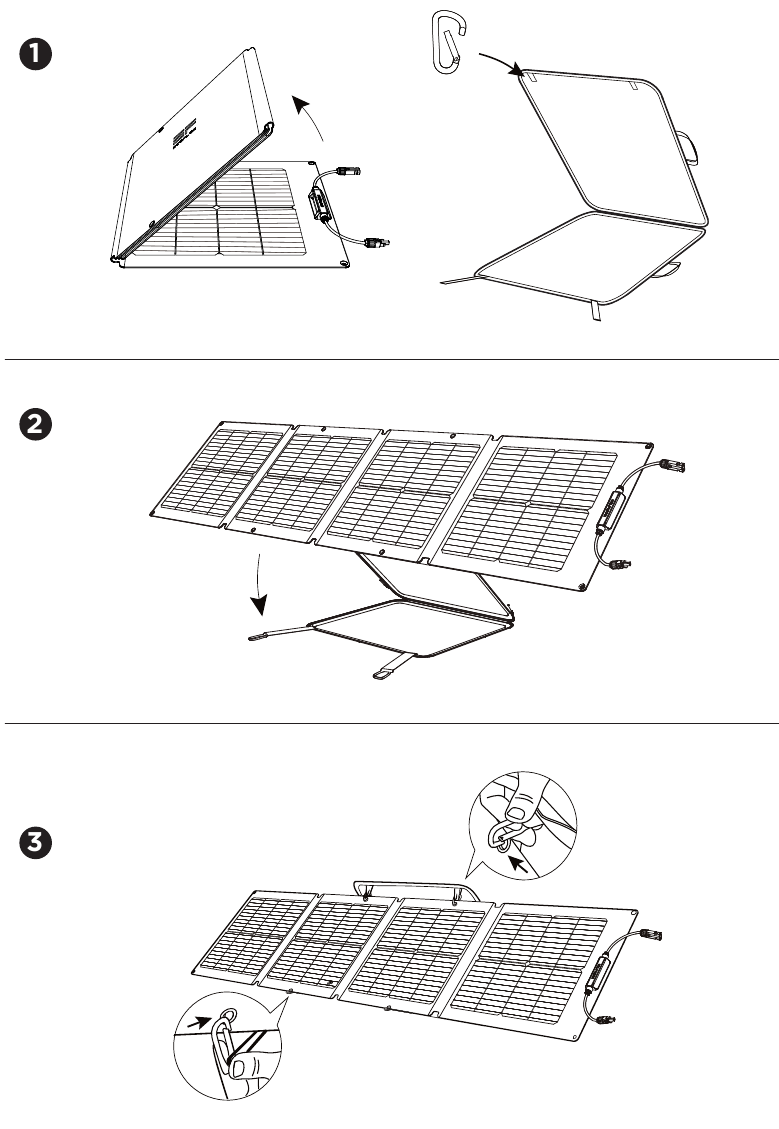

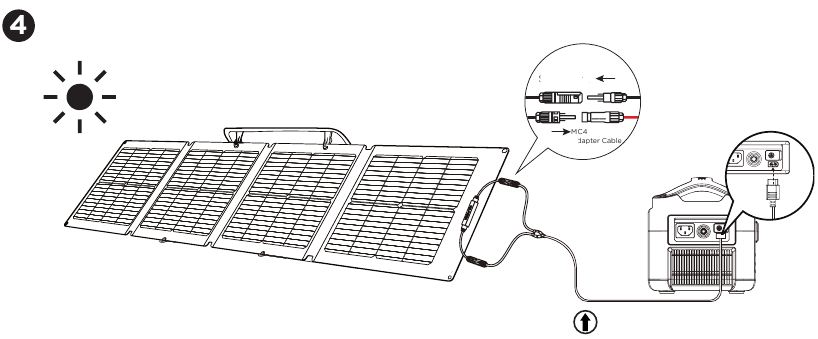

Ihr Solar-Setup

4. Dieses Kabel darf nur zur Verbindung zwischen Solarmodulen und Energiespeicher verwendet werden. Die Verwendung zur Zusammenschaltung zwischen Solarmodulen oder für andere Verbindungszwecke ist untersagt.

5. Um Solarenergie am effizientesten zu nutzen, stellen Sie sicher, dass die Sonnenstrahlen im 90°-Winkel auf das Panel treffen und das Panel nicht beschattet wird.

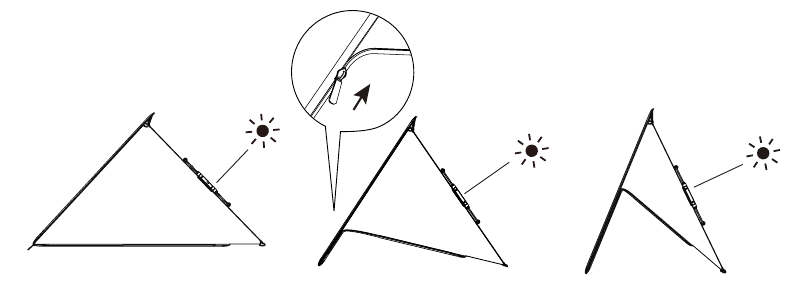

6. Winkel durch Aufstellen einstellen
   Für verbesserte Ladeergebnisse kann die Schutzhülle auch als Ständer verwendet werden, um das Solarmodul in einem Winkel von 25°–80° aufzustellen.

7. Die Ständerfunktion sollte nur vor 10:00 Uhr oder nach 14:00 Uhr verwendet werden. Um das Produkt während der Mittagssonne zu nutzen, legen Sie das Solarmodul einfach flach auf den Boden.


Solaraufladung beschleunigen

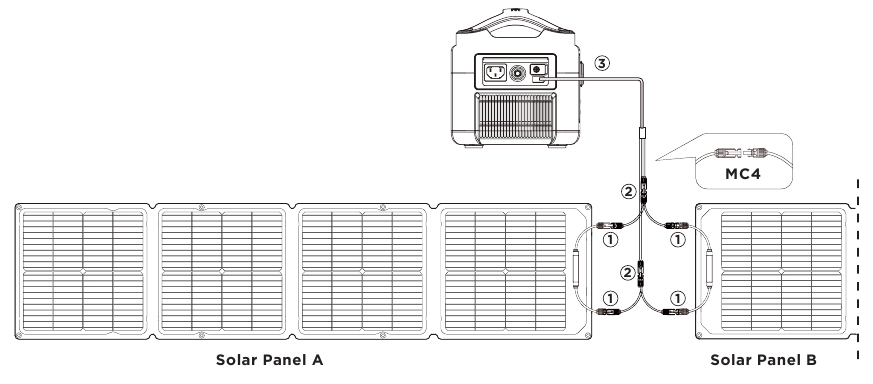

Solarmodule parallel schalten
(siehe Abbildung unten)

1. Verbinden Sie die Pluspole der beiden Solarmodule mit dem MC4 Parallelkabel und wiederholen Sie den Schritt für die Minuspole.
2. Verbinden Sie die Parallelkabelstecker (Ausgangsseite) jeweils mit den MC4-Steckern des Solarladekabels (MC4-zu-XT60-Kabel).
3. Verbinden Sie den XT60-Stecker am Solarladekabel (MC4-zu-XT60-Kabel) mit dem XT60-Anschluss an der tragbaren Powerstation, um das Gerät aufzuladen.

*Für weitere Informationen und Methoden zur Solaraufladung lesen Sie bitte das Benutzerhandbuch der jeweiligen tragbaren Powerstation.

Solar-MC4-Parallelverbindungskabel
* Benutzer müssen die Solarmodule und weiteres Parallelzubehör separat erwerben.

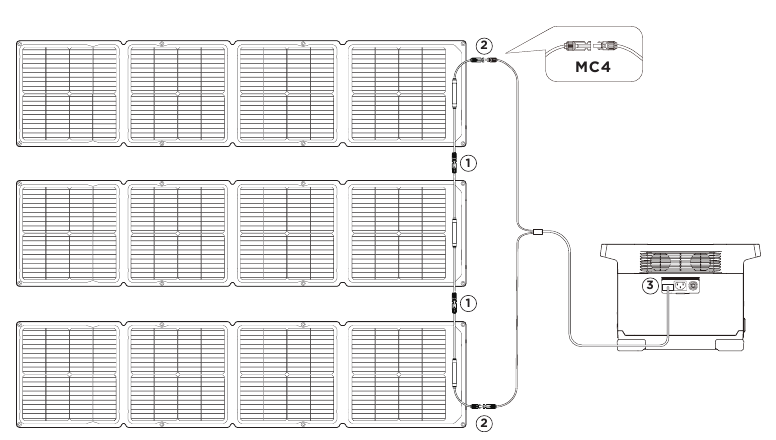

Solarmodule in Reihe schalten
(siehe Abbildung unten)

1. Stecken Sie den Stecker eines Solarmoduls jeweils in die Buchse des anderen, um die drei Solarmodule in Reihe zu schalten.
2. Verbinden Sie die beiden in Schritt 1 nicht verbundenen Stecker jeweils mit dem Solarladekabel (MC4-zu-XT60-Kabel).
3. Verbinden Sie den XT60-Stecker am Solarladekabel (MC4-zu-XT60-Kabel) mit dem XT60-Anschluss an der tragbaren Powerstation, um das Gerät aufzuladen.

*Für weitere Informationen und Methoden zur Solaraufladung lesen Sie bitte das Benutzerhandbuch der jeweiligen tragbaren Powerstation.

Maximale Anzahl von Solarmodulen, die in Reihe an unterstützte Produkte angeschlossen werden können

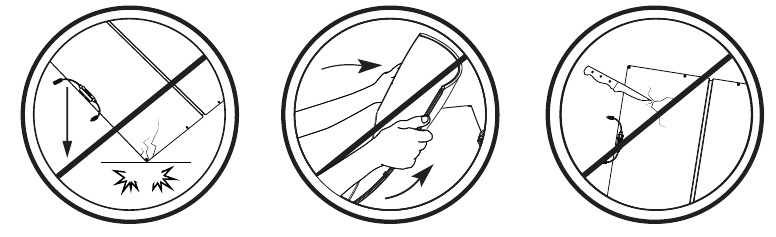

Vermeiden

Oben genannte Verhaltensweisen, die das Solarmodul beschädigen, führen dazu, dass die Zelle im Solarmodul reißt und die Effizienz sinkt oder es sogar unbrauchbar wird. Die kostenlose Garantiezeit deckt keine Schäden ab, die durch unsachgemäßen Gebrauch des Produkts entstehen.

Wichtige Hinweise zur Verwendung des Solarmoduls

1. Da die Effizienz von Solarmodulen von der Lichtintensität und dem Neigungswinkel abhängt, kann die Ladeleistung des Moduls durch verschiedene Faktoren wie Wetterbedingungen, saisonale Änderungen und den Standort beeinflusst werden. Die Installation und der Anschluss dieses Produkts müssen streng gemäß den Anweisungen im Benutzerhandbuch erfolgen.
2. Nur das Hauptgehäuse dieses Produkts ist wasserdicht. Die Anschlussdose und die Verbindungspunkte dürfen nicht in Wasser getaucht werden.
3. Dieses Produkt darf nicht mit stark korrosiven Substanzen in Berührung kommen oder in korrosive Flüssigkeiten getaucht werden.
4. Um Schäden am Produkt zu vermeiden, verwenden Sie keine scharfen Gegenstände auf der Oberfläche des Panels und schlagen oder stoßen Sie das Produkt nicht.
5. Üben Sie keinen Druck auf das Panel aus und lassen Sie es nicht auf eine seiner Ecken, Seiten oder Flächen fallen. Solche Handlungen können zu Schäden am Solarmodul führen.
6. Das Panel darf während des Transports, der Drehung oder der Installation nicht geschlagen, starkem Druck ausgesetzt oder verbogen werden. Wir empfehlen, das Panel beim Bewegen oder Lagern in vertikaler Position zu halten.
7. Stellen Sie bei der Lagerung des Panels immer sicher, dass die Plus- und Minuspole der Anschlussdose nicht dem Sonnenlicht ausgesetzt sind.
8. Um Verletzungsgefahren zu vermeiden, dürfen dieses Produkt und seine Anschlussdose nur von qualifiziertem Personal geöffnet oder demontiert werden.
9. Nicht benötigte Solarmodule müssen gemäß den örtlichen gesetzlichen Bestimmungen entsorgt werden.

Häufig gestellte Fragen

Erzeugt das 110W Solarpanel die volle Leistung von 110W?
In den meisten Fällen ist es normal, dass ein Solarmodul nicht seine volle Nennleistung erbringt. Einige Gründe dafür sowie Vorschläge, wie Sie näher an die Nennleistung herankommen, finden Sie unten.

1. Lichtintensität. Die auf das Panel scheinende Lichtmenge führt zu Schwankungen der Ausgangsleistung. An einem klaren Tag während der Mittagssonne erzielen Sie eher Nennleistungswerte, die den unter Testbedingungen ermittelten Werten nahekommen, als bei Verwendung des Produkts am Morgen oder später am Nachmittag. Auch die Wetterbedingungen beeinflussen die auf das Panel scheinende Sonnenlichtmenge. So ist es beispielsweise wesentlich unwahrscheinlicher, die Nennleistungswerte bei dunstigen, bewölkten oder regnerischen Bedingungen zu erreichen.
2. Oberflächentemperatur. Die Oberflächentemperatur des Solarmoduls beeinflusst ebenfalls die erzeugte Leistung. Je niedriger die Oberflächentemperatur des Panels ist, desto mehr Leistung wird erzeugt. Solarmodule erzeugen beispielsweise im Winter mehr Leistung als im Sommer, was völlig normal ist. Solarmodule erreichen im Sommer in der Regel Temperaturen nahe 60°C (140°F). Dies reduziert die Nennleistung um 13 %, obwohl mehr Licht auf das Panel trifft.
3. Sonnenlichtwinkel. Unter optimalen Lichtbedingungen sollten die Sonnenstrahlen für die beste Leistung senkrecht zur Oberfläche des Panels stehen. Eine Abweichung von ± 10 Grad von 90 Grad Sonnenlichteinfall auf die Panels hat kaum Auswirkungen auf die Leistung.
4. Panel-Beschattung. Die Oberfläche des Solarmoduls sollte während des Gebrauchs nicht beschattet werden. Beschattung durch Schatten, Fremdkörper und Glas kann die Leistungsabgabe stark reduzieren.

Leistungsprobleme durch fehlerhafte Panels: Wenn das Panel nach Behebung der oben genannten Probleme immer noch keine Leistung erzeugt oder seine Leistung weit unter den erwarteten Nennleistungswerten bleibt, liegt möglicherweise ein Problem mit dem Panel selbst vor. Bitte kontaktieren Sie den Kundendienst für Unterstützung.

Wie viel Leistung kann das 110W Solarpanel unter normalen Bedingungen erzeugen?
Dies hängt in erster Linie von den Wetterbedingungen ab. Im Allgemeinen erzeugt an einem klaren Tag ohne Wolken am Himmel, wenn Sonnenlicht im 90°-Winkel auf das Panel trifft, das 110W Panel üblicherweise 80W–90W Leistung.
(Aktuelle Lichtverhältnisse betragen unter Testbedingungen normalerweise 800W–900W/m² (74.3W–83.6W/ft²) bei einer Panel-Temperatur von 50°C (122°F). Nennleistungen basieren auf 1000W/m² (92.9W/ft²) unter AM1.5-Bedingungen bei einer Panel-Temperatur von 25°C (77°F) unter Testbedingungen. Leistungswerte nahe den Nennwerten wurden normalerweise bei Mittagssonne im Winter beobachtet.)

Was sollte ich über die Betriebstemperatur, Lagerung und Verwendung des 110W Solarmoduls wissen?
Die Betriebstemperatur des Solarmoduls beträgt -20°C–85°C (-4°F–185°F). Das Panel sollte in seine ursprüngliche Form gefaltet und in seiner Schutzhülle (Ständer) aufbewahrt werden, die einen ausreichenden Schutz für das Produkt bietet. Um die Lebensdauer des Panels zu verlängern, stellen Sie sicher, dass das Produkt bei Nichtgebrauch keinen externen Kräften/Stößen ausgesetzt wird. Das Solarmodul darf nicht fallen gelassen, durchstochen, verbogen oder darauf gesessen werden.
Solche Handlungen können die Zelle zerstören und das Panel unbrauchbar machen. Solche Schäden werden nicht von der kostenlosen Garantie abgedeckt.

Kann ich Powerstations anderer Marken als EcoFlow mit dem 110W Solarpanel verwenden?
Ja, aber nur bestimmte Typen. Die verwendete Powerstation muss MC4-kompatibel sein, um ordnungsgemäß zu funktionieren. Darüber hinaus bieten Powerstations anderer Marken möglicherweise nicht das gleiche Maß an Kompatibilität wie EcoFlow-Powerstations, haben möglicherweise geringere Nennleistungen und bieten möglicherweise nicht das gleiche Leistungsniveau.

Kann ich 110W Solarmodule mit Solarmodulen anderer Größe in Reihe schalten?
Ja, aber dies wird nicht empfohlen. Auch wenn die Spannung der beiden Panels identisch ist, sind die Stromwerte es nicht. Das bedeutet, dass bei Reihenschaltung der Panels der Strom auf den des schwächeren Solarmoduls begrenzt wird, wodurch die Leistung des 110W Solarmoduls nicht vollständig freigegeben werden kann, was zu einem 1+1 Bitte kaufen Sie Panels gleicher Größe, wenn Sie mehrere Panels in Reihe schalten möchten.

Kann ich 110W Solarmodule parallel schalten?
Ja, aber dies wird nicht empfohlen. Parallelschaltungen verdoppeln den Gesamtstrom der Eingangsleistung.
110W Solarmodule können parallel geschaltet werden, aber der Strom kann die Eingangsstrombegrenzung der Powerstation überschreiten. Es sollten nur zwei 110W Panels parallel geschaltet werden.
Wenn Sie mehr als zwei 110W Panels parallel schalten möchten, stellen Sie sicher, dass der maximale Solareingangsstrom Ihrer Powerstation höher als 20A ist.

Technische Daten

*Standard-Testbedingungen: 1000 W/m², AM1.5, 25°C

Spezifikationen des Temperaturkoeffizienten

TKPower -(0.39±0.02)%/k
TKVoltage -(0.33±0.03)%/k
TKCurrent +(0.06±0.015)%/k

Kontakt:
ecoflow.com
NA/LA/APAC/MEA: support@ecoflow.com
EU: support.eu@ecoflow.com
AU: support.au@ecoflow.com
