EBike KT-LCD1 - Display Handbuch

Einleitung

Sehr geehrter Kunde, bitte lesen Sie dieses Handbuch, bevor Sie das KT-LCD1-Instrument verwenden. Das Handbuch wird Sie anleiten, das Instrument korrekt zu bedienen, um eine Vielzahl von Fahrzeugsteuerungen und die Anzeige des Fahrzeugstatus zu nutzen.

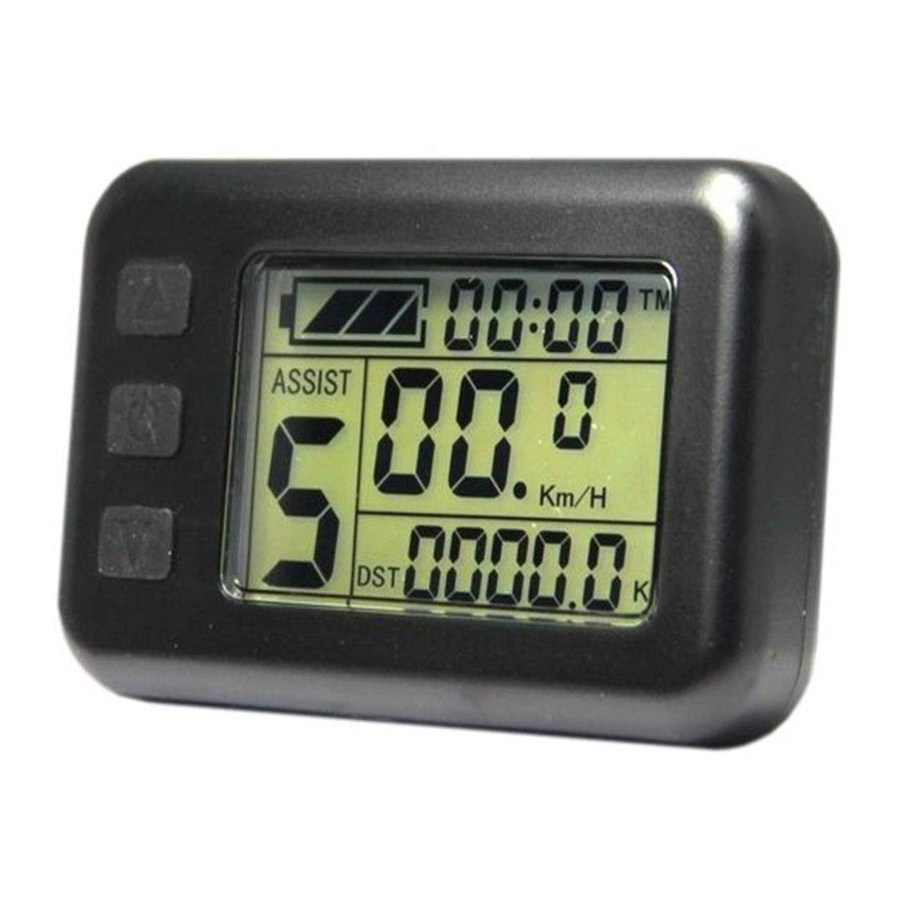

Funktionen und Anzeige

1		Aufwärts-Taste	6	TM	Fahrzeit Einzelfahrt
2		SW-Taste		TTM	Gesamtfahrzeit
3		Abwärts-Taste	7		6Km/H Schiebehilfe
4		Batteriekapazitätsanzeige	8	Km	Strecke (metrisch)
5	Km/H	Fahrgeschwindigkeit (metrisch)		Mil	Strecke (imperial)
	MPH	Fahrgeschwindigkeit (imperial)		DST	Einzelfahrstrecke
	MXS	MAX Geschwindigkeit		ODO	Gesamtstrecke
	AVS	Durchschnittsgeschwindigkeit	9	ASSIST	PAS-Stufe

Bedienung

1. EIN/AUS
   Halten Sie die Taste lange gedrückt, um das Gerät einzuschalten, und halten Sie die Taste ein zweites Mal lange gedrückt, um das Gerät auszuschalten. Wenn der Motor nicht mehr fährt und das E-Bike 5 Minuten lang nicht benutzt wird, schaltet es sich automatisch ab und unterbricht die Motorstromversorgung.
2. Anzeigefläche
   Halten Sie die Taste gedrückt, um das Gerät zu starten und die Anzeigefläche aufzurufen.

   1. Hintergrundbeleuchtung und Scheinwerfer einschalten
      Lange gedrückt halten, um die Hintergrundbeleuchtung und die Scheinwerfer einzuschalten (der Controller muss über eine Scheinwerfer-Ausgangsfunktion verfügen); die Taste erneut lange gedrückt halten, um die Hintergrundbeleuchtung und die Scheinwerfer auszuschalten.
   2. Unterstützungsstufen (ASSIST) Schalter
      Halten Sie oder kurz gedrückt, um die Unterstützungsstufe 1-5 zu wechseln. Stufe 1 steht für die minimale Leistung, Stufe 5 für die höchste Leistung. Jeder Start stellt automatisch die zuletzt eingestellte Stufe wieder her. Stufe 0 ist ohne Booster-Funktion.

   3. 6Km/H Schiebehilfe-Funktion
      Halten Sie gedrückt und blinkt, fährt das Fahrzeug mit einer Geschwindigkeit von nicht mehr als 6 km/h. Lassen Sie die Taste los, wird die Funktion deaktiviert.

   4. Anzeige und Löschen von Einzeldiensten
      Nach dem Einschalten für 5 Sekunden halten Sie und gleichzeitig gedrückt, die Einzelfahrzeit (TM) und die Einzelfahrstrecke (DST) blinken, halten Sie die Taste kurz gedrückt, um den Inhalt beider zu löschen. Wird die Taste nicht innerhalb von 5 Sekunden gedrückt, kehrt das Display nach 5 Sekunden automatisch zur Anzeigefläche zurück, und der ursprüngliche Inhalt bleibt erhalten.

   5. Anzeige der Gesamtfahrzeit und -strecke
      Halten Sie die Taste kurz gedrückt, um die Gesamtfahrzeit (TTM) und die Gesamtstrecke (ODO) anzuzeigen. Halten Sie die Taste erneut kurz gedrückt, um zur Anzeigefläche zurückzukehren. Im Fahrmodus kehrt das Display nach 5 Sekunden automatisch zur Anzeigefläche zurück.

   6. Anzeige der einzelnen Höchst- und Durchschnittsgeschwindigkeit
      In der Anzeige der Gesamtfahrzeit und -strecke halten Sie oder kurz gedrückt, um die einzelne Höchstgeschwindigkeit (MXS) und Durchschnittsgeschwindigkeit (AVS) anzuzeigen. Halten Sie die Taste erneut kurz gedrückt, um zur Anzeigefläche zurückzukehren. Im Fahrbetrieb kehrt das Display nach 5 Sekunden automatisch zur Anzeigefläche zurück.

   7. Anzeige der Akkukapazität
      Das Messgerät kann die Batteriekapazität automatisch erkennen, wenn die Batteriekapazitätsanzeige zur Verwendung mit dem angegebenen Controller unterstützt wird. Wenn die Batteriekapazität über 70 % liegt, leuchten die vier Leistungsanzeigen des Messgeräts; wenn die Batteriekapazität sinkt, schalten sich die vier Leistungsanzeigen der Reihe nach aus; wenn die Kapazität weniger als 15 % beträgt, sind alle vier Leistungsanzeigen vollständig ausgeschaltet. Wenn der Controller unter dem Schutz vor Unterspannung steht, blinkt die Batteriekapazitätsanzeige, was darauf hinweist, dass das Fahrzeug unter Unterspannung steht und sich abschaltet.

3. Anzeige der Fehlercodes
   Bei einem Fehler des elektronischen Steuerungssystems wird ein (blinkender) Fehlercode angezeigt. Sobald der Fehler behoben ist, verlässt das System automatisch die Fehlercode-Anzeigefläche.


   Fehlercode	Definition
   01_info	Gashebel-Anomalie
   03_info	Anomalie des Motor-Hall-Signals
   04_info	Anomalie des Drehmomentsensor-Signals
   05_info	Anomalie des Achsgeschwindigkeitssensors (nur bei Drehmomentsensor)
   06_info	Motor oder Controller hat Kurzschluss-Anomalie

Allgemeine Einstellungen

1. Maximale Fahrgeschwindigkeit einstellen
   Nach dem Einschalten für 5 Sekunden halten Sie und gleichzeitig gedrückt, die maximale Fahrgeschwindigkeit Km/H blinkt, halten Sie oder kurz gedrückt, um die maximale Fahrgeschwindigkeit einzustellen (Standard 25 Km/H). Halten Sie die Taste kurz gedrückt, um zu den nächsten Parametereinstellungen zu gelangen.


2. Raddurchmesser-Einstellung
   Nachdem die maximale Fahrgeschwindigkeit eingestellt wurde, wird der Raddurchmesser eingestellt; die Raddurchmesserspezifikation blinkt. Halten Sie oder kurz gedrückt, um die Spezifikationen des Raddurchmessers einzustellen. Wählen Sie den Bereich 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 700c und 28 Zoll. Halten Sie die Taste kurz gedrückt, um zu den nächsten Parametereinstellungen zu gelangen.


3. Metrische Einheiten einstellen
   Nachdem der Raddurchmesser eingestellt wurde, werden die metrischen Einheiten eingestellt; Km/H und Km oder MPH und Mil blinken. Halten Sie oder kurz gedrückt und wählen Sie die metrischen Einheiten für Geschwindigkeit und Kilometerstand synchron aus.


   Anzeige	Metrisch	Imperial
   Fahrgeschwindigkeit	Km/H	MPH
   Gesamtstrecke	Km	Mil

4. Halten Sie die Taste kurz gedrückt, Km/H und Km oder MPH und Mil hören auf zu blinken, nachdem die Einstellung der metrischen Einheit abgeschlossen ist. Halten Sie die Taste erneut kurz gedrückt, um zur Einstellung der maximalen Fahrgeschwindigkeit zurückzukehren; oder halten Sie die Taste lange gedrückt, um die Einstellumgebung der Routineprojekte zu verlassen, die Einstellungswerte zu speichern und zur Anzeigefläche zurückzukehren.
5. Beenden der Routineprojekteinstellung
   Alle drei Routineprojekteinstellungen können durch langes Gedrückthalten der Taste nach Abschluss jeder Einstellung die Einstellumgebung verlassen und zur Anzeige zurückkehren, wobei die Einstellungswerte gespeichert werden.
   Wenn unter jeder Einstelloberfläche die Taste länger als 1 Minute nicht gedrückt wird, kehrt das System automatisch zur Anzeigefläche zurück, und der Einstellungswert ist ungültig.

Umrisszeichnungen und Abmessungen

1. Abmessungen des Instrumentengehäuses

2. Schaltplan


Erstellt von Suzhou Kunteng Electronics Co., Ltd.
