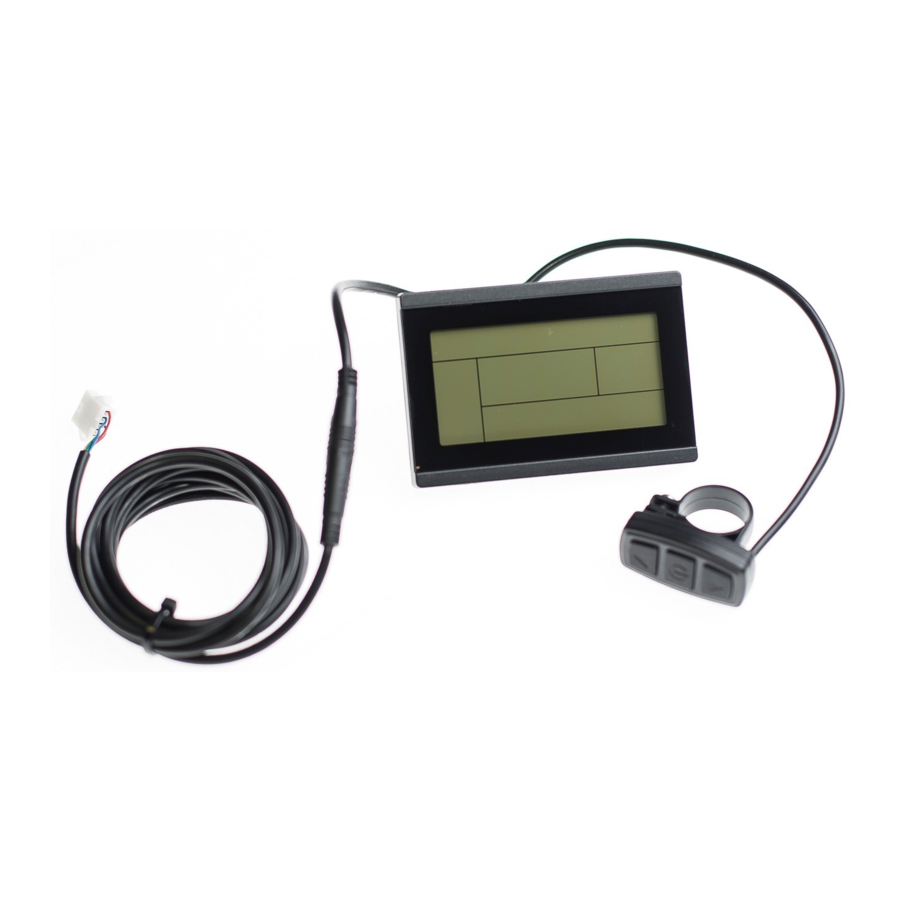

eBike KT-LCD3 - Display-Handbuch

Einführung

Sehr geehrter Kunde, bitte lesen Sie dieses Handbuch, bevor Sie das KT-LCD3 Instrument verwenden. Das Handbuch wird Sie anleiten, das Instrument korrekt zu verwenden, um eine Vielzahl von Fahrzeugsteuerungs- und Fahrzeugstatusanzeigen zu erreichen.

Funktionen und Anzeige

Instrumente, die die Strukturform des Instrumentenkörpers und die Bedientasten verwenden, sind separat konzipiert.

1		UP Button (Nach oben Taste)	10		6Km/H Schiebehilfe
2		SW Button (SW-Taste)	11	Km/H	Fahrgeschwindigkeit (metrisch)
3		DOWN Button (Nach unten Taste)		MPH	Fahrgeschwindigkeit (imperial)
4		Batteriekapazitätsanzeige		MXS	MAX Geschwindigkeit
5		Hintergrundbeleuchtung und Scheinwerfer		AVS	Durchschnittsgeschwindigkeit
6		Bremsanzeige	12	Km	Distanz (metrisch)
7	TM	Einzelfahrzeit		Mil	Distanz (imperial)
	TTM	Gesamtfahrzeit		DST	Fahrtstrecke
8	MOTOR W	Leistungsanzeige		ODO	Gesamtdistanz
	MOTOR ℃	Motortemperatur		VOL	Batteriespannung
	MOTOR ℉	Motor Fahrenheit	13	ASSIST	Unterstützungsstufe
9	℃	Umgebungstemperatur		CRUISE	Tempomat
	℉	Umgebung Fahrenheit

Bedienung

1. EIN/AUS
   Halten Sie die Taste lange gedrückt, um das Gerät einzuschalten, und halten Sie sie ein zweites Mal lange gedrückt, um das Gerät auszuschalten. Wenn der Motor den Antrieb einstellt und das E-Bike 5 Minuten lang nicht benutzt wird, schaltet es sich automatisch ab und unterbricht die Motorstromversorgung.
2. Anzeige 1
   Halten Sie die Taste gedrückt, um zu starten und Anzeige 1 aufzurufen.


   1. Hintergrundbeleuchtung und Scheinwerfer einschalten Lange gedrückt halten, um die Hintergrundbeleuchtung und die Scheinwerfer einzuschalten (der Controller sollte eine Scheinwerferausgangsfunktion besitzen); erneut lange gedrückt halten, um die Hintergrundbeleuchtung und die Scheinwerfer auszuschalten.


   2. Unterstützungsstufen-Schalter (ASSIST) Kurz oder gedrückt halten, um zwischen den Gängen 1-5 zu wechseln. Gang 1 steht für die minimale Leistung, Gang 5 für die höchste Leistung. Jeder Start stellt automatisch den zuletzt eingestellten Gang wieder her (der Benutzer kann dies beliebig einstellen). Gang 0 ist ohne Booster-Funktion.


   3. 6Km/H Schiebehilfe-Funktion Gedrückt halten und blinkt, das Fahrzeug fährt mit einer Geschwindigkeit von nicht mehr als 6Km /h. Taste loslassen, die Funktion ist ungültig.


   4. Tempomatfunktion Nachdem die Tempomatfunktion eingeschaltet ist und die Fahrgeschwindigkeit über 11 km/h liegt, lange gedrückt halten und in den Tempomatmodus wechseln, CRUISE leuchtet. Bremsen oder eine beliebige Taste gedrückt halten zum Abbrechen.


   5. Anzeige und Löschen von Einzelfahrtdaten Nach dem Einschalten für 5 Sekunden, und gleichzeitig gedrückt halten, blinken Einzelfahrzeit (TM) und Einzelfahrstrecke (DST), kurz gedrückt halten, der Inhalt beider wird gelöscht. Wenn die Taste nicht innerhalb von 5 Sekunden gedrückt gehalten wird, kehrt es nach 5 Sekunden automatisch zur Anzeigefläche zurück, der ursprüngliche Inhalt bleibt erhalten.



3. Anzeige 2
   Halten Sie die Taste in Anzeige 1 kurz gedrückt, um Anzeige 2 aufzurufen. Im Fahrmodus kehrt Anzeige 2 nach 5 Sekunden automatisch zu Anzeige 1 zurück, und die ursprüngliche Motorleistungsanzeige (MOTOR W) wird durch die Motorbetriebstemperaturanzeige (MOTOR ℃) ersetzt (der interne Motor sollte mit einem Temperatursensor und dem Ausgang eines Temperaturdetektionssignals ausgestattet sein).

4. Anzeige 3
   Halten Sie die Taste in Anzeige 2 kurz gedrückt, um Anzeige 3 aufzurufen.
   Im Fahrzustand kehrt die Anzeige der einzelnen Höchstgeschwindigkeit (MXS) nach fünf Sekunden automatisch zur tatsächlichen Fahrgeschwindigkeit (Km/H) zurück.

5. In Anzeige 3, die Taste kurz gedrückt halten (SW), und die Anzeige kehrt zu Anzeige 1 zurück.
6. Taste gedrückt halten, um das Display und die Stromversorgung des Controllers auszuschalten.
7. Automatische Eingabeaufforderung

   1. Fehlercode-Anzeige	Fehlercode	Definition
      (Sensor)	01_info	Gashebel-Anomalie
      	03_info	Motor-Hall-Signal-Anomalie
      	04_info	Drehmomentsensor-Signal-Anomalie
      	05_info	Achsdrehzahlsensor-Anomalie (nur bei Drehmoment)
      	06_info	Motor oder Controller weist Kurzschluss-Anomalie auf

      Fehler des elektronischen Steuerungssystems zeigt einen (blinkenden) Fehlercode an. Sobald der Fehler behoben ist, verlässt es automatisch die Fehlercode-Anzeige.

   2. Motortemperaturalarm
      Wenn die Motortemperatur (der interne Motor sollte mit dem Temperatursensor und dem Ausgang des Temperaturdetektionssignals ausgestattet sein) den Warnwert überschreitet, blinkt MOTOR ℃ (℉) zur Warnung auf jeder Anzeige, währenddessen bietet der Motorcontroller den entsprechenden Schutz für den Motor.

Allgemeine Projekteinstellungen

1. Maximale Fahrgeschwindigkeit einstellen
   Nach dem Einschalten für 5 Sekunden, und gleichzeitig gedrückt halten, blinken maximale Fahrgeschwindigkeit Km/H und MXS, oder kurz gedrückt halten, um die maximale Fahrgeschwindigkeit einzustellen (Standard 25Km/H). Taste kurz gedrückt halten und zu den nächsten Parametereinstellungen wechseln.

2. Raddurchmesser-Einstellung
   Der Raddurchmesser wird eingestellt, nachdem die maximale Fahrgeschwindigkeit eingestellt wurde, die Raddurchmesser-Spezifikationen blinken. Oder kurz gedrückt halten, um die Spezifikationen des Raddurchmessers einzustellen. Wählen Sie den Bereich 6,8,10,12,14,16,18,20,22,24,26,700c und 28 Zoll. Taste kurz gedrückt halten und zu den nächsten Parametereinstellungen wechseln.

3. Metrische Einheiten einstellen
   Die metrischen Einheiten werden eingestellt, nachdem der Raddurchmesser eingestellt wurde, Km/H und Km blinken. Oder kurz gedrückt halten und die drei metrischen Einheiten für Geschwindigkeit, Kilometerstand und Umgebungstemperatur synchron auswählen.


4. Km/H und Km hören auf zu blinken, nachdem die Einstellung der metrischen Einheit abgeschlossen ist. Halten Sie die Taste erneut kurz gedrückt, um zur Einstellung der maximalen Fahrgeschwindigkeit zurückzukehren; oder halten Sie die Taste lange gedrückt, um die Einstellungsumgebung der Routineprojekte zu verlassen und die Einstellungswerte zu speichern, kehren Sie zu Anzeige 1 zurück.
5. Routineprojekt-Einstellungen verlassen
   Alle drei Routineprojekt-Einstellungen können die Einstellungsumgebung verlassen und zur Anzeige zurückkehren, wenn die Taste nach Abschluss jeder Einstellung lange gedrückt gehalten wird, währenddessen werden die Einstellungswerte gespeichert.
   Unter jeder Einstellungsoberfläche, wenn die Taste länger als 1 Minute nicht gedrückt gehalten wird, kehrt sie automatisch zu Anzeige 1 zurück, und der Einstellungswert ist ungültig.

Übersichtszeichnungen und Abmessungen

1. Abmessungen des Hauptinstrumentenkörpers

2. Befestigungsmaße der Doppelhalterungen

3. Abmessungen des Tastenfelds

4. Schaltplan
