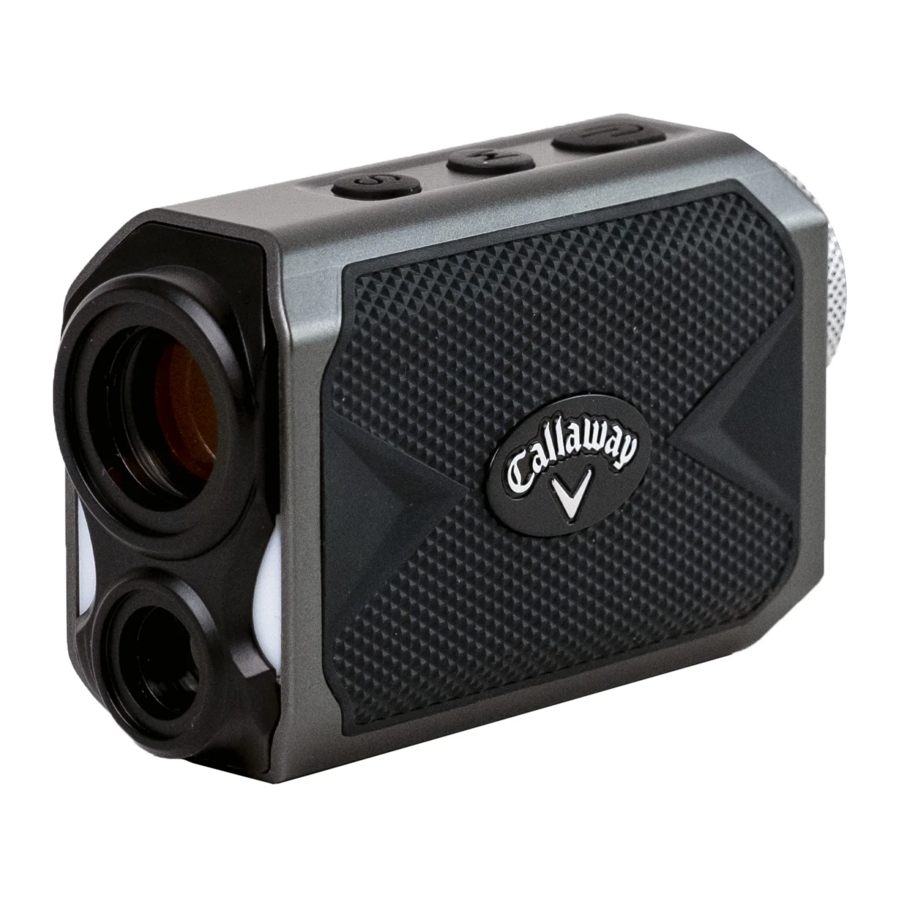

Callaway Micro Pro - Laser-Entfernungsmesser Handbuch

Inhalt

HANGNEIGUNGSFUNKTION

Um die Hangneigung (Slope) ein-/auszuschalten, drücken Sie die Taste "S" (S) oben am Gerät

  1. Wenn GRÜN blinkt: Hangneigungsfunktion (Slope) ist ausgeschaltet. Der Laser ist bei ausgeschalteter Hangneigung (Slope) turnierkonform.
  2. Wenn ROT blinkt: Hangneigungsfunktion (Slope) ist aktiviert. Die um die Hangneigung (Slope) angepasste Entfernung wird jedes Mal angezeigt, nachdem der Laser abgefeuert wurde. Der Laser ist bei aktivierter Hangneigung (Slope) nicht turnierkonform.

Frontanzeigeleuchten:

AUFLADEN

  1. Stecken Sie das USB-C-Ladeende in den Micro Pro und dann das USB-Ende des Ladekabels in einen USB-Ladeanschluss oder ein Netzteil (nicht im Lieferumfang enthalten). Die empfohlene USB-Laderate beträgt 5V, 1A.
  2. Eine vollständige Aufladung dauert etwa 6 Stunden. Die Kontrollleuchte leuchtet grün, wenn der Ladevorgang abgeschlossen ist.
  3. Eine volle Ladung sollte für über 100 Golfrunden ausreichen


Die Verwendung von Bedienelementen oder Einstellungen oder die Durchführung von Verfahren, die von den hierin angegebenen abweichen, kann zu gefährlicher Strahlenexposition führen.

ENTFERNUNGSMESSER-DIAGRAMM

  1. Okular
  2. Dioptrieneinstellung
  3. Power Button (Ein-/Ausschalter)
  4. Mode Button (Modus-Taste)
  5. Slope Button (Hangneigungs-Taste)
  6. Ladeanschluss

LCD-ANZEIGE

  1. Zielquadrat (Zero-In Aiming Square)
  2. Laseranzeige
  3. P.A.T. Modus-Anzeige
  4. Pulsanzeige
  5. Entfernung
  6. Maßeinheit
  7. Neigungs-/Gefällewinkel
  8. Hangneigungsangepasste Entfernung

FÜR WEITERE UNTERSTÜTZUNG BESUCHEN SIE: www.CallawayDMD.com/product-support

BEDIENUNG

  1. Während Sie durch das Okular schauen, DRÜCKEN (Drücken) und LOSLASSEN (Loslassen) Sie den Power Button (Ein-/Ausschalter). Der Entfernungsmesser ist nun eingeschaltet.
  2. Um zu fokussieren/die Klarheit zu erhöhen, verwenden Sie die Dioptrieneinstellung, indem Sie das Okular drehen.
  3. Schauen Sie weiterhin durch das Okular, richten Sie das Zielquadrat (Zero-In Aiming Square) auf Ihr gewünschtes Ziel und DRÜCKEN (Drücken) Sie den Power Button (Ein-/Ausschalter).

    Der Laser wird ausgelöst und die Laseranzeige erscheint links neben dem Zielquadrat (Zero-In Aiming Square). Die Messung wird oben auf der LCD-Anzeige angezeigt.

MESSMODI

  1. Standard - Der Standard-Modus wird empfohlen, wenn Entfernungen zu größeren Objekten gemessen werden. (Abb. A)
  2. P.A.T. mit Pulse Technology - Der P.A.T.-Modus wird am besten verwendet, um die Entfernung zu einer Flagge oder kleineren Objekten zu messen. Das Gerät gibt eine kurze Vibration ab, um zu bestätigen, dass der Laser auf die Flagge „eingelockt“ ist. Um zwischen Standard- und P.A.T.-Modus zu wechseln, DRÜCKEN (Drücken) Sie schnell einmal die Mode Button (Modus-Taste), während das Gerät eingeschaltet ist. Wenn der P.A.T.-Modus aktiviert ist, erscheint das Flaggen-Symbol auf der rechten Seite und das Puls-Symbol links auf der LCD-Anzeige (Abb. B).
  3. Scanning (Scannen) - Um Entfernungen zu mehreren Zielen nacheinander zu messen, DRÜCKEN (Drücken) und LOSLASSEN (Loslassen) Sie den Power Button (Ein-/Ausschalter), um das Gerät einzuschalten. Halten Sie dann den Power Button (Ein-/Ausschalter) gedrückt; die Laseranzeige blinkt und der Laser feuert kontinuierlich. Die Messungen ändern sich, während Sie die Landschaft scannen und die Ziele wechseln. In diesem Modus feuert der Laser kontinuierlich für 3 Sekunden, und der Laser „rastet“ auf die nächste Entfernung während der Feuerperiode ein.
    HINWEIS: Beim Scannen im P.A.T.-Modus ändert sich die Messung nur, wenn eine kürzere Entfernung gemessen wird. Dies ist nützlich, wenn die Entfernung zu einer Flagge gemessen wird, wenn Bäume oder andere Objekte im Hintergrund sind.
  4. Maßeinheit - Um die Maßeinheit von Yards auf Meter zu ändern, schalten Sie das Gerät zuerst aus. Halten Sie dann die Mode Button (Modus-Taste) für 3 Sekunden gedrückt. Die Maßeinheit wird durch ein "Y" oder "M" angezeigt, das direkt rechts neben der angezeigten Entfernung erscheint.
