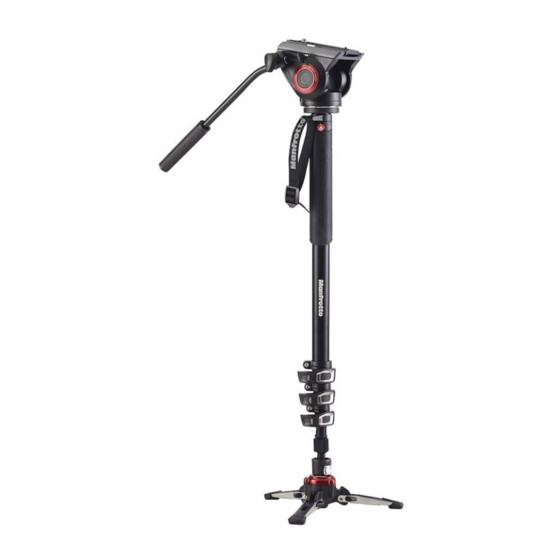

Manfrotto MVMFXPRO2W - Monopod-Handbuch

EINFÜHRUNG

Entwickelt für Videokameras bis zu 4 kg / 8,8 lbs.

HAUPTMERKMALE

• Fluide Panorambasis mit klappbaren Beinen
• Schnellspannverschlüsse für Beinverlängerung mit Hebel
• Dedizierter Videokopf für Einbeinstativ

AUFBAU (Abb. 1)

Um die Höhe des Einbeinstativs einzustellen, drehen Sie den Hebel „A“ am Feststellring „AB“. Wenn die gewünschte Höhe erreicht ist, arretieren Sie den Hebel „A“.

SCHNELLWECHSELPLATTE VOM KOPF ENTFERNEN (Abb. 2)

Um die Platte „G“ zu entfernen, drücken Sie den Hebel „I“ des sekundären Sicherheitsmechanismus nach unten und drehen Sie den Hebel „H“ vollständig nach rechts, bis er seine Anschlagposition erreicht hat.

SCHNELLWECHSELPLATTE AN DER KAMERA ANBRINGEN (Abb. 3)

Befestigen Sie die Platte „G“ an Ihrer Kamera, indem Sie das ¼"-Außengewinde „M“ in das Innengewinde an der Unterseite Ihrer Kamera schrauben und den Ring „Q“ zum Festziehen verwenden, OHNE KRAFT ANZUWENDEN.

Bevor die Platte vollständig festgezogen ist, richten Sie Ihr Kameraobjektiv mit dem auf der Unterseite der Platte „G“ markierten Pfeil „LENS“ (Objektiv) aus.

Bitte stellen Sie sicher, dass die Platte vor Gebrauch sicher an der Kamera befestigt ist.

KAMERA AM KOPF BEFESTIGEN (Abb. 4-5)

Drücken Sie den Ring „Q“ nach unten, sodass er flach an der Platte „G“ anliegt.

Führen Sie die Platte „G“ mit der Vorderkante zuerst in die Oberseite des Kopfes ein (Abb. 4), und drücken Sie dann die hintere Kante der Platte nach unten in den Kopf, bis der Arretierhebel „H“ einrastet.

Stellen Sie sicher, dass die Platte „G“ vollständig arretiert ist, indem Sie den Hebel „H“ nach links drücken (Abb. 5). Überprüfen Sie, ob die Kamera sicher am Kopf befestigt ist.

KAMERA VOM KOPF ENTFERNEN (Abb. 6)

Wann immer die Kamera vom Kopf entfernt werden muss, halten Sie die Kamera mit einer Hand fest; mit der anderen Hand drücken Sie den Hebel „I“ des sekundären Sicherheitsmechanismus nach unten und drehen den Hebel „H“ vollständig nach rechts, bis er seine Anschlagposition erreicht hat.

VERWENDUNG DES KOPFES (Abb. 7,1)

Der Kopf verfügt über zwei fluide Einstellungen, um verschiedene Kamera- und Objektivkombinationen zu ermöglichen. Verwenden Sie das Drehrad „X“, um die für Ihre Ausrüstung am besten geeignete fluide Einstellung auszuwählen:

• für eine Kamera mit kurzem Objektiv drehen Sie das Drehrad auf Position „X1“
• für eine Kamera mit langem Objektiv drehen Sie das Drehrad auf Position „X2“

Der Kopf bietet eine vertikale Neigungsrotation von +90°/-60°. Die Bewegung und Einstellung des Kopfes erfolgt über den Panoramagriff „P“ (Abb. 1).

• Zum Lösen oder Blockieren der Schwenkbewegung verwenden Sie den Knopf „V“.
• Zum Lösen oder Blockieren der Neigungsbewegung verwenden Sie den Knopf „U“.

Der Knopf „N“ ist ein Ratschenknopf, was bedeutet, dass der hervorstehende Hebel bei Bedarf neu positioniert werden kann, ohne die Arretierung selbst zu beeinträchtigen: Ziehen Sie den Hebel einfach nach außen, drehen Sie ihn wie gewünscht, lassen Sie den Hebel dann los und er rastet automatisch in der eingestellten Position ein.

Der Kopf wird mit einer Blasenwasserwaage „J“ zum Nivellieren geliefert (Abb. 1).

KLAPPBASIS (Abb. 8,9)

So öffnen Sie: Öffnen Sie die 3 Beine „V“, indem Sie sie wie in Abbildung 8 gezeigt spreizen. So klappen Sie zusammen: Ziehen Sie den Stift „T“ wie in Abbildung 9 gezeigt und klappen Sie gleichzeitig jedes Bein „V“ ein.

EINBEINSTATIVBEINE AUSZIEHEN (Abb. 10)

Bitte befolgen Sie die Anweisungen in Abbildung 10 beim Ausziehen des Einbeinstativs: Vermeiden Sie, dass die Segmente zum Ausfahren fallen gelassen werden.

SCHWENKBEWEGUNG VERWENDEN (Abb. 11)

Die fluide Basis gewährleistet, dass die Schwenkbewegungen des Einbeinstativs flüssig und vibrationsfrei sind (siehe Abb. 11B).

Drücken Sie den Kragen „C“ nach unten: Dies schließt seitliche Neigung aus und ermöglicht eine fluide Schwenkbewegung (Abb. 11A).

NEIGUNGSBEWEGUNG (Abb. 12)

Drücken Sie, um die Sicherheitsverriegelung „E“ zu lösen und den Kragen „C“ nach unten zu drücken (Abb. 12A). Die fluide Basis ermöglicht es, das Einbeinstativ von der vertikalen Achse nach außen zu neigen (Abb. 12B). Wir empfehlen Ihnen, das Einbeinstativ nicht unbeaufsichtigt stehen zu lassen, sondern es immer mit der Hand zu sichern.

SO VERWANDELN SIE DAS VIDEO-EINBEINSTATIV IN EIN FOTO-EINBEINSTATIV (Abb. 13)

Das Einbeinstativ wird mit einer zusätzlichen Kappe geliefert, um es von einem Video-Einbeinstativ in ein Foto-Einbeinstativ umzuwandeln.

Um die Basis durch die Kappe zu ersetzen, gehen Sie bitte wie folgt vor: - Drücken Sie den Kragen „C“ nach unten

• Schrauben Sie den Kragen „D“ ab
• Lösen Sie das Einbeinstativ von der Basis
• Montieren Sie die Kappe „X“

EINSTELLUNG DER BEINARRETIERSPANNUNG (Abb. 14)

Wenn die teleskopischen Beinverlängerungen selbst nach dem Festziehen des Arretierhebels „A“ noch rutschen, muss die Arretierungsspannung eingestellt werden.

Um dies zu tun:

• Arretierhebel „A“ lösen
• drehen Sie die Schraube „P“ im Uhrzeigersinn mit dem speziellen Schlüssel „N“, der an einem der Stativbeine angebracht ist.

Normalerweise ist eine Drittelumdrehung ausreichend, um die richtige Arretierungsspannung zu erreichen.

Um den Feststellring „AB“ (Abb. 1) zu ersetzen, verwenden Sie bitte einen TORX-Schlüssel der Größe 25 (nicht im Lieferumfang enthalten).

WARTUNG (Abb. 15)

Wenn die Kugel bei Gebrauch zu leichtgängig wird, können Sie die richtige Reibung wiederherstellen:

• Entfernen Sie die Kappe „H“
• Ziehen Sie die Schraube „Y“ mit dem Inbusschlüssel (nicht im Lieferumfang enthalten) fest.
