Manfrotto MT290DUA3 - Stativ-Handbuch

AUFBAU

Öffnen Sie die 3 Stativbeine.

Um die Höhe des Stativs einzustellen, verfügt jedes Bein über Teleskopauszüge, die durch Drehen des Hebels „A“ am Feststellring „B“ gelöst werden können.

Wenn die gewünschte Höhe erreicht ist, arretieren Sie Hebel „A“.

BEINWINKEL-EINSTELLUNG

Jedes Bein kann in 4 Spreizwinkeln eingestellt werden. Um den Winkel eines Beins zu ändern, klappen Sie das Bein leicht zur Mittelsäule hin und drücken Sie den Feststellknopf „C“ oben am Bein nach unten.

Halten Sie den Knopf gedrückt, wählen Sie den neuen Beinwinkel aus und lassen Sie dann Knopf „C“ los, um ihn in dieser Position zu arretieren.

Der Winkel jedes Beins kann unabhängig von den anderen beiden Beinen eingestellt werden. Die letzte Position ermöglicht das Erreichen des Bodenniveaus.

HÖHENVERSTELLUNG DER MITTELSÄULE

Um die Mittelsäule „D“ zu lösen, entriegeln Sie den Knopf „E“ und stellen Sie die Höhe der Säule nach Bedarf ein. Ziehen Sie den Knopf „E“ fest, um die Säule in Position zu arretieren.

Hinweis: Die beste Arretierung wird erreicht, indem die Mittelsäule „D“ gedreht wird, bis die Teile „X“, „Y“ mit dem Feststellhebel „E“ ausgerichtet sind, wie in Abbildung 3 gezeigt.

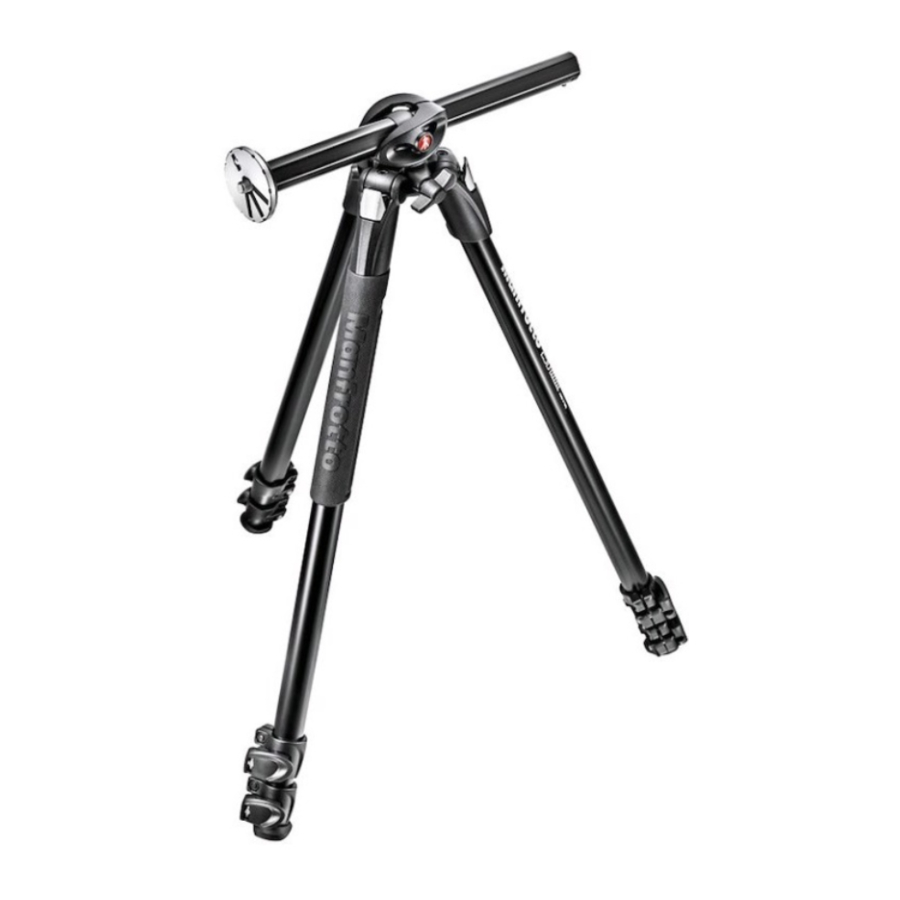

HORIZONTALE MITTELSÄULE

Die verschiebbare Mittelsäule kann auch horizontal verwendet werden: Dies ermöglicht nicht nur, die Kamera von der Position der Beine zu versetzen, sondern bietet auch die einfachste Möglichkeit, direkt von oben zu fotografieren:

• Knopf „E“ entriegeln (4.1)
• Knopf „R“ drücken und gleichzeitig die Mittelsäule „D“ vollständig anheben, wie in Abbildung 4.2 gezeigt
• Mittelsäule „D“ um 90° drehen, wie in Abbildung 4.3 gezeigt
• Mittelsäule „D“ in das Loch „W“ schieben und Knopf „E“ arretieren (Abb. 4.4)

VERTIKALE MITTELSÄULE

Um die Mittelsäule in vertikaler Position einzurichten, gehen Sie wie folgt vor:

1. Knopf „E“ entriegeln und die Mittelsäule „D“ vollständig herausziehen, wie in Abbildung 5.1 gezeigt
   NEHMEN SIE IHRE HAND VON DER MITTELSÄULE „D“, um ein Einklemmen der Finger zu vermeiden (siehe Abb. 5.2)
2. Halten Sie Ihre andere Hand von der Säule „D“ fern und drücken Sie mit einer Hand den Knopf „R“ (5.3)
3. Halten Sie die andere Hand weiterhin frei und drehen Sie mit derselben Hand die Mittelsäule „D“ in eine vertikale Position, wie in Abbildung 5.4 gezeigt

MONTAGE UND DEMONTAGE EINES KAMERAKOPFES

Entfernen Sie die Kappe „Z“ (Abb. 1)

Montieren Sie den Kamerakopf über die 3/8"-Befestigungsschraube (Schraubenkopf im Uhrzeigersinn) auf der Platte oben an der Mittelsäule. Heben Sie dann die Mittelsäule an und ziehen Sie die Schraube „M“ mit einem kleinen Schraubendreher gegen die Basis des Kopfes fest, wobei Sie darauf achten müssen, sie nicht zu überdrehen. Diese einzigartige Funktion funktioniert besonders gut mit Manfrotto Köpfen aufgrund der speziell entwickelten Basis, die ein versehentliches Abschrauben des Kopfes verhindert.

Um den Kopf zu entfernen, lösen Sie die Schraube „M“ und schrauben Sie den Kopf gegen den Uhrzeigersinn von der Säule ab).

HINWEIS

Für den Einsatz im Freien, insbesondere bei windigen Bedingungen, kann das Stativ stabilisiert werden: Hängen Sie ein Gegengewicht (nicht im Lieferumfang enthalten) in den Ring „L“ ein

TRANSPORT

Das Stativ verfügt über einen Aufhängering „T“ für einen optionalen Tragegurt

EINSTELLUNG DER BEINARRETIERUNGSSPANNUNG

Wenn die Teleskop-Beinauszüge auch nach dem Festziehen des Arretierhebels „A“ noch rutschen, muss die Arretierspannung eingestellt werden. Gehen Sie dazu wie folgt vor:

• Arretierhebel „A“ lösen
• Drehen Sie die Schraube „P“ im Uhrzeigersinn mit dem Spezialschlüssel „N“, der an einem der Stativbeine befestigt ist.

Normalerweise ist eine Drittel Umdrehung ausreichend, um die korrekte Arretierspannung zu erreichen.

WARTUNG

Um den Feststellring „B“ (Abb. 1) zu ersetzen, verwenden Sie bitte einen TORX-Schlüssel der Größe 25 (nicht im Lieferumfang enthalten).
