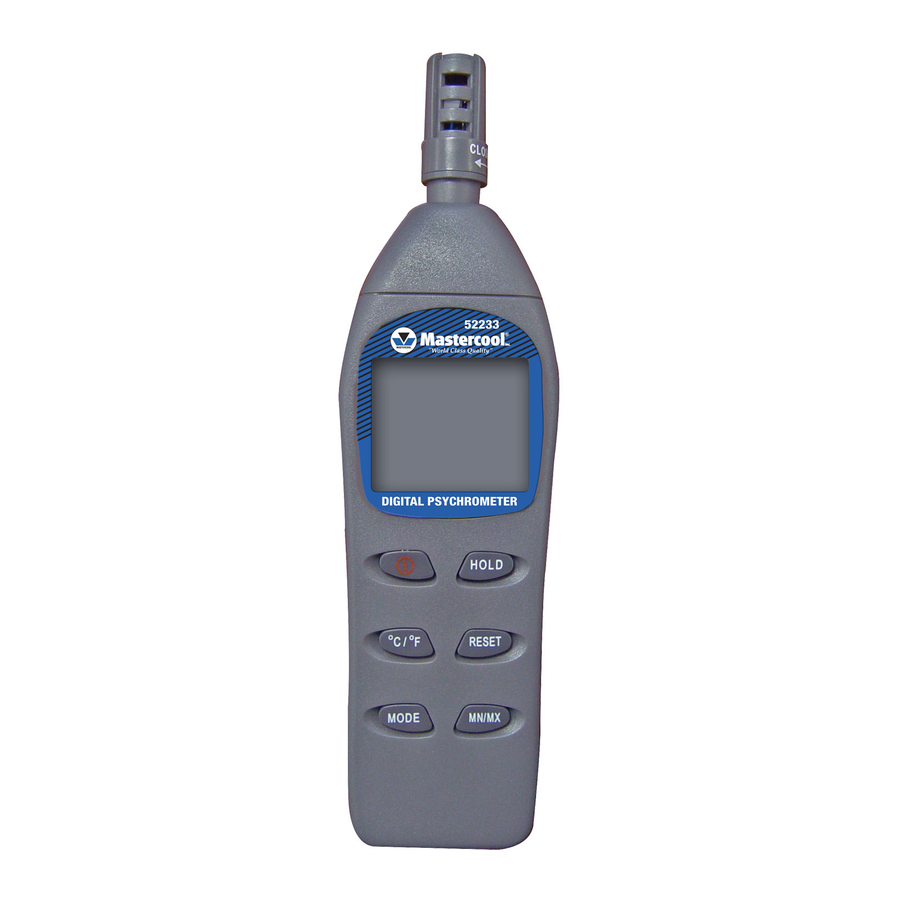

MasterCool 52233 - Digitalpsychrometer Handbuch

FUNKTIONEN

• Drehbare Kappe zum Schutz des Sensors
• Externe Temp.-Sonde (optional)
• LCD-Digitalanzeige
• Data Hold zum Speichern von Messwerten
• Taschenformat
• Anzeige für niedrigen Batteriestand
• Schnelle Reaktion, präzise Messung
• Max/Min-Aufzeichnungsfunktion
• Mikroprozessor-Schaltkreis für Zuverlässigkeit
• Automatische Abschaltung mit Deaktivierungsfunktion

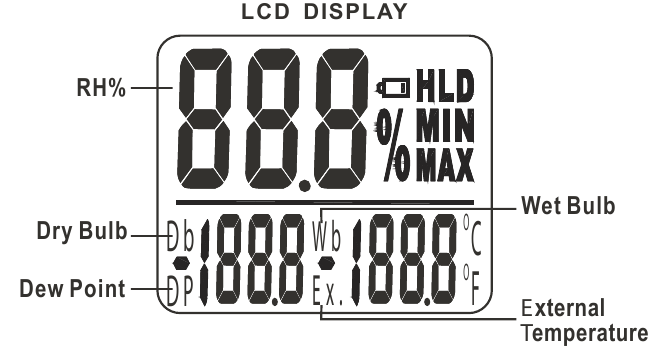

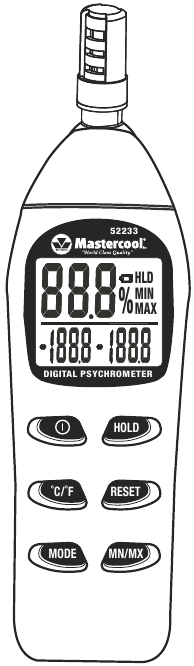

BEDIENELEMENTE UND ANZEIGEN

TASTEN

1. - Ein-/Ausschalten
2. ˚C/˚F (˚C/˚F) - Umschalten zwischen ˚C- und ˚F-Anzeige
3. MODE (Modus) - Umschalten zwischen Db (Lufttemp.) & DP-Anzeige
4. HOLD (Halten) - Anzeige halten + HOLD (Halten) - Automatische Abschaltung deaktivieren
5. RESET (Zurücksetzen)
   • Min/Max-Speicher zurücksetzen
   • Wb- und Ex-Modus-Umschaltung (Ex nur für externe Sonde)
6. MN/MX (MN/MX)-Taste
   • Anzeigen des minimalen oder maximalen Speicherwerts seit dem Einschalten.

Öffnen Sie die Sensorschutzkappe, bevor Sie mit der Messung beginnen, um genaue Werte zu erzielen.

AUTOMATISCHE ABSCHALTUNG

Das Gerät schaltet sich nach 5 Minuten automatisch ab. Um die automatische Abschaltfunktion zu überbrücken, drücken Sie + HOLD (Halten), während das Messgerät ausgeschaltet ist. Wenn "n" (n) erscheint (siehe Abb. A), lassen Sie die HOLD (Halten)-Taste los. Die automatische Abschaltung ist nun deaktiviert.

Abb. A

MODUS-OPTIONEN

1. Drehen Sie die schützende Sensorkappe gegen den Uhrzeigersinn.
2. Schalten Sie das Messgerät ein (siehe Abb. B)
3. Drücken Sie die˚C/˚F (˚C/˚F)-Taste länger als 1 Sekunde, um den Messwert in die gewünschte Einheit umzuwandeln.

Abb. B

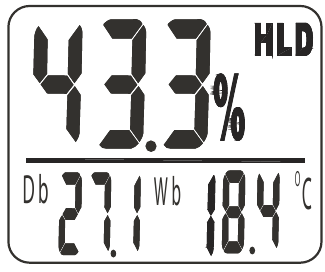

DATA HOLD-FUNKTION

Drücken Sie die HOLD (Halten)-Taste, bis (HLD) im Display erscheint. Der aktuelle Messwert wird nun gehalten und ändert sich erst, wenn die Hold-Funktion aufgehoben wird. (Siehe Abb. D)

Abb. D

Drücken Sie die HOLD (Halten)-Taste erneut, um die Hold-Funktion aufzuheben. Die Hold-Funktion kann für Feuchtigkeit, Taupunkt, Trockenkugeltemperatur, ext. Temp. und Feuchtkugeltemperatur verwendet werden.

TAUPUNKT-/TROCKENKUGELTEMPERATUR-FUNKTION

Drücken Sie die MODE (Modus)-Taste, bis "DP" (DP) im Display erscheint. (Siehe Abb. E)

Abb. E

Drücken Sie die MODE (Modus)-Taste erneut, um die Trockenkugeltemperatur "Db." (Db.) anzuzeigen.

FEUCHTKUGELTEMPERATUR-FUNKTION

Schalten Sie das Messgerät ein. Der Benutzer sieht die "Wb" (Wb)-Temperatur im Display angezeigt.

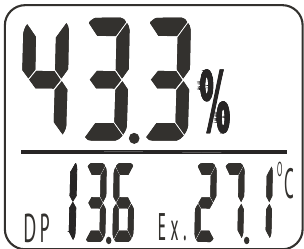

Ex. TEMPERATURFUNKTION (OPTIONAL)

Stecken Sie die externe Sonde (Teile-Nr. 52231) in das Messgerät.
Drücken Sie kurz die RESET (Zurücksetzen)-Taste, bis "Ex" (Ex) im Display erscheint.
Das Gerät zeigt nun die externe Sondentemperatur an.
Siehe Abb. F2

Abb. F2

MIN./MAX.-FUNKTION

1. Halten Sie die MN/MX (MN/MX)-Taste gedrückt, bis (MIN) im Display erscheint. (Siehe Abb. G)

   Abb. G

   Das Display zeigt nun die minimalen Feuchtigkeits- und Temperaturwerte im Speicher an.
2. Halten Sie die MN/MX (MN/MX)-Taste erneut gedrückt, bis (MAX) im Display erscheint. Das Display zeigt nun die maximalen Feuchtigkeits- und Temperaturwerte im Speicher an.
3. Um zu den aktuellen Temperatur- und Feuchtigkeitsmesswerten zurückzukehren, halten Sie die MN/MX (MN/MX)-Taste gedrückt, bis Min oder Max aus dem Display verschwinden.
4. Halten Sie die RESET (Zurücksetzen)-Taste länger als zwei Sekunden gedrückt, um die aktuellen Messwerte aus dem Speicher zu löschen.

Vermeiden Sie es, die Sonde auszutauschen, während Sie den MIN/MAX-Wert für EX überprüfen, da sonst ein Fehlercode angezeigt wird. Wenn Sie die Sonde nicht vor dem Einschalten des Messgeräts anschließen, erscheint der Fehlercode ebenfalls, wenn Sie den MIN/MAX-Wert überprüfen.

NIEDRIGER BATTERIESTAND

Ein Batteriesymbol erscheint in der oberen rechten Ecke des Displays, wenn die Batterieleistung niedrig ist. Werden die Batterien nicht ausgetauscht, beeinträchtigt dies die Genauigkeit der Messwerte.

1. Öffnen Sie das Batteriefach.
2. Entfernen Sie die leeren Batterien.
3. Legen Sie 2 AAA-Batterien ein und achten Sie auf die richtige Polarität. Schließen Sie das Batteriefach.

FEHLERSUCHE

EINGESCHALTET, ABER KEINE ANZEIGE

1. Drücken Sie die ON/OFF (EIN/AUS)-Taste länger als 0,1 Sekunde.
2. Überprüfen Sie die Batterien auf korrekte Polarität und sicheren Kontakt.
3. Ersetzen Sie die Batterien durch neue und versuchen Sie es erneut.
4. Entfernen Sie die Batterien für eine Minute und legen Sie sie für einen zweiten Versuch wieder ein.

KEINE ANZEIGE

1. Wenn die Anzeige für niedrigen Batteriestand erschien, bevor das Display verschwand, ersetzen Sie die Batterien.
2. Überprüfen Sie, ob der Auto-Off-Modus aktiv ist. Falls ja, drücken Sie + HOLD (Halten) oder die ON/OFF (EIN/AUS) + HOLD (Halten)-Taste, um die Auto-Off-Funktion zu deaktivieren.

Er 1: Schaltkreisfehler im RH-Messkanal, zur Reparatur einsenden.

Er 2: Schaltkreisfehler im internen Temperaturmesskanal, zur Reparatur einsenden.

Er 3: Schaltkreisfehler im Referenzwiderstandskanal, zur Reparatur einsenden.

Er 4: Interne Temperatur liegt außerhalb des Bereichs.

Er 5: Externe Temperatur liegt außerhalb des Bereichs.

Hinweis:

1. Die Trockenkugeltemperatur ist die Luft(innen)-Temperatur. Taupunkt und Feuchtkugeltemperatur werden aus der Innentemperatur berechnet.
2. Wenn das Messgerät eingeschaltet ist, kann das Anschließen einer externen Sonde im Min.- oder Max.-Modus einen Fehler ("ER 5" (ER 5)) verursachen. Das Drücken der "RESET" (Zurücksetzen)-Taste könnte diesen Fehler beheben.

OPTIONALES ZUBEHÖR

• Externe Temperatursonde - Teile-Nr. 52231
• 33%ige Salzlösung (zur Kalibrierung) - Teile-Nr. 52733
• 75%ige Salzlösung (zur Kalibrierung) - Teile-Nr. 52775

SPEZIFIKATIONEN

• Temp.-Bereich: -20~50˚C (-4~122˚F)
• RH%-Bereich: 0~100% RH
• Feuchtkugel-Bereich: -21.6~50.0˚C (-6.88~122˚F)
• Taupunkt-Bereich: -78.7~50.0˚C (-109.7~122˚F )
• Externer Temp.-Bereich: -20~70˚C (-4~158˚F)
• Genauigkeit: RH% 3% bei 25˚C/Temperatur: 1˚F (0.6˚C)
• Reaktionszeit: 60 Sekunden
• Taschengröße: 24.7 (H) x 48.4 (B) x 178.5mm (L)
• Stromversorgung: (2) 1,5V AAA-Batterien

GARANTIE

Dieses Produkt wird für einen Zeitraum von einem Jahr gegen Material- und Verarbeitungsfehler garantiert. Diese Garantie deckt keine Ausfälle aufgrund von Missbrauch, unsachgemäßer Verwendung oder fortschreitendem Verschleiß ab.
Die Garantie wird für den ursprünglichen Benutzer ab dem Kaufdatum wirksam. Zur Validierung der Garantie muss eine Kopie der Rechnung an 1 Aspen Drive, Randolph, NJ 07869 gesendet werden. Für weiteren Service kontaktieren Sie bitte (973) 252-9119.

USA: PH (973) 252-9119
BELGIUM: TEL. + 32 (0) 3 777 28 48
www.mastercool.com
