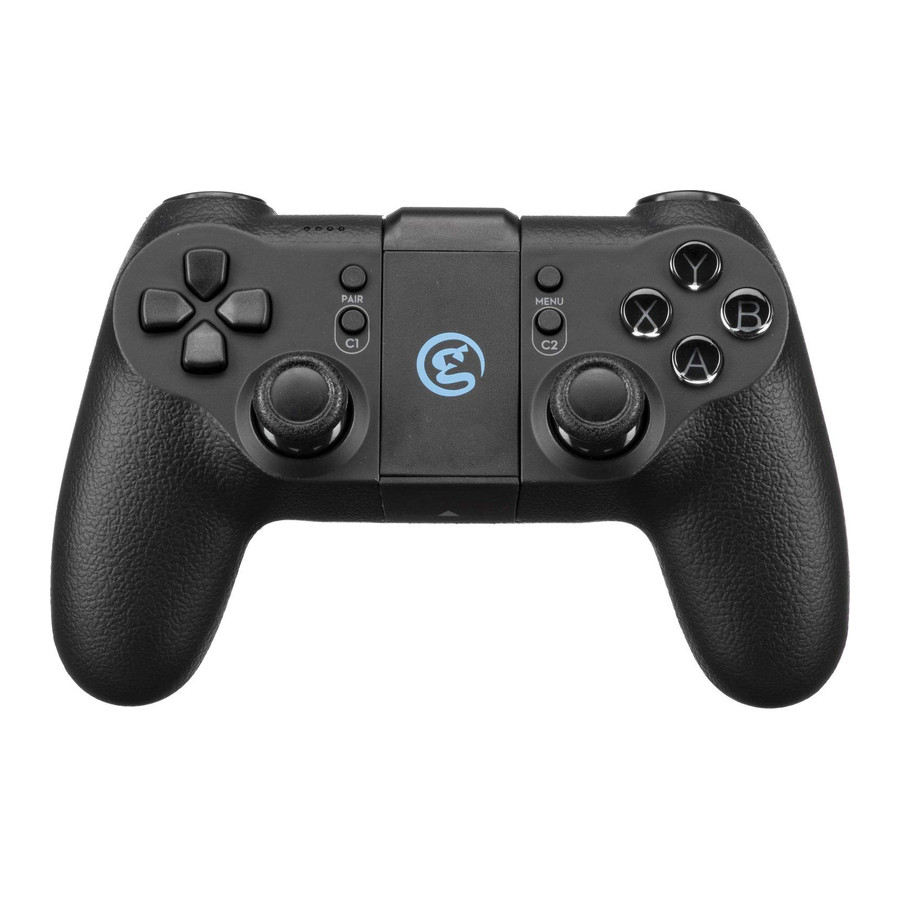

GameSir T1d – Bluetooth Controller Handbuch

Produkteinführung

Bluetooth Controller T1d, unterstützt drahtlose Bluetooth 4.0 Verbindung. Er ist für Android-Geräte (Version 4.3 oder höher) und Apple-Geräte (Systemversion iOS 8.0 oder höher) geeignet. Dieses Produkt ist voll intelligent und identifiziert automatisch verschiedene Gerätemodelle, ohne dass der Android- oder iOS-Modus manuell eingestellt werden muss. Verbinden und spielen.

Produktparameter

Controller-Konzept

Hinweis: Die Werkseinstellung des Controllers ist "America hand" (amerikanische Steuerung). Der linke Joystick steuert Höhe und Richtung, der rechte Joystick steuert die Vorwärts-, Rückwärts- und Linksrichtung des Fluges.

Funktionsbeschreibung

Controller einschalten und verbinden

1. Drücken Sie kurz die Taste zum Einschalten. Bei erfolgreichem Start leuchten die ABXY-Tasten des Controllers dauerhaft.
2. Die LED-Anzeige für den Akkustand blinkt langsam; der Controller wechselt direkt in den Bluetooth-Modus, um auf die APP-Verbindung zu warten;
3. Starten Sie die Flugsteuerungs-APP, um den Controller zu verbinden;
4. Nach dem Verbinden leuchtet die LED-Anzeige für den Akkustand dauerhaft und zeigt die Strommenge an.
5. Wenn der Controller mit anderen Telefonen verbunden war, drücken Sie die "Pair" (Koppeln)-Taste des Controllers, um den Controller zu zwingen, in den Zustand des Wartens auf eine neue Verbindung zu wechseln.

Ausschalten

1. Drücken Sie die Ein-/Aus-Taste 3-5 Sekunden lang, um den Controller auszuschalten und alle LED-Leuchten auszuschalten;

Automatisches Ausschalten

1. Befindet sich der Controller im verbundenen Zustand und ist länger als 5 Minuten inaktiv, schaltet er sich automatisch aus.
2. Befindet sich der Controller im nicht verbundenen Zustand (wartet auf Verbindung) und erfolgt innerhalb von 2 Minuten keine Verbindung, schaltet er sich automatisch aus.

Akkustand prüfen

Nachdem der Controller erfolgreich verbunden wurde, zeigt die LED-Anzeige die aktuellen Strominformationen an.

Die LED-Leuchtgruppe zeigt den Anteil an: Vollständig hell bedeutet ca. 75 % bis 100 %; 3 Leuchten bedeuten ca. 50 % bis 75 %; 2 Leuchten bedeuten ca. 25 % bis 50 %; 1 Leuchte bedeutet ca. 1 % bis 25 %.

Alarm bei niedrigem Akkustand

1. Wenn die verfügbare Leistung unter die Alarmspannung für niedrige Leistung fällt, blinkt die LED-Leuchtgruppe doppelt;
2. Wenn die verfügbare Leistung unter die Batterieschutzspannung fällt, schaltet sich der Controller automatisch aus.

Akku laden

1. Die LEDs 1-4 blinken während des Ladevorgangs langsam;
2. Wenn der Ladevorgang beendet (vollständig) ist, leuchtet die LED-Leuchtgruppe dauerhaft; Trennen Sie das Ladekabel nach dem Laden.

Reset (Zurücksetzen)

Drücken Sie schnell mit einer Büroklammer in das Nadelloch auf der Rückseite des Controllers, um den gesamten Controller einmal auszuschalten und neu zu starten.

Firmware-Upgrade (OTA)

Verbinden Sie den Controller über die Mobiltelefon-APP Bluetooth, um ein OTA-Upgrade durchzuführen. Unterstützt Android 4.3 + und iOS 8.0 + Systeme; APP-Download-Adresse: www.gamesirhk/t1d

1. Nach dem Wechsel in den Upgrade-Modus leuchtet die LED im „Laternen-Tanz“-Modus und wartet auf das Upgrade.
2. Nach Abschluss des Upgrades schaltet sich das Gerät aus und startet automatisch neu.

Fehlerbehebung

1. Wenn Sie das Gerät nicht starten können, ist möglicherweise der eingebaute Akku leer. Bitte laden Sie den Controller mit dem USB-Kabel auf und starten Sie ihn erneut.
2. Wenn der Controller abgestürzt ist oder heruntergefallen ist, halten Sie ihn nicht zu weit vom Gerät entfernt oder verbinden Sie ihn erneut.
3. Werkseinstellung (Reset): Auf der Rückseite des Controllers befindet sich ein kleines Loch. Drücken Sie es mit einem Zahnstocher oder einem anderen harten Stiftobjekt nach unten und drücken Sie die "RESET" (Zurücksetzen)-Taste, um die Werkseinstellungen wiederherzustellen.

Produkthinweise

1. Vermeiden Sie starke Vibrationen, zerlegen, modifizieren oder reparieren Sie das Gerät nicht selbst.
2. Vermeiden Sie die Lagerung an feuchten Orten, Orten mit hoher Temperatur, Dämpfen und anderen ungünstigen Umgebungen.
3. Vermeiden Sie das Eindringen von Wasser oder anderen Flüssigkeiten in das Innere des Controllers, da dies die Controller-Funktion beeinträchtigen kann.
4. Es befinden sich Batterien im Inneren, werfen Sie den Controller nicht ins Feuer, es besteht Explosionsgefahr.
5. Die Ladespannung dieses Produkts ist eine USB 3,7-5,5V DC-Stromversorgung (gewöhnliche Android-Mobiltelefon-Ladeleistung kann direkt verwendet werden), andernfalls ist möglicherweise kein Laden möglich oder es kann zu Schäden kommen.
6. Kinder müssen dieses Produkt unter Aufsicht eines Erwachsenen verwenden.
7. Bei Qualitätsproblemen oder Anregungen wenden Sie sich bitte an den Verkäufer oder das Kundendienstpersonal und beachten Sie die Kontaktinformationen auf der Außenverpackung.

WICHTIGE SICHERHEITSHINWEISE

Für alle Produkte:

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine Lüftungsöffnungen. Installieren Sie dieses Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie dieses Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9. Umgehen Sie nicht den Sicherheitszweck des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker hat zwei Klingen, von denen eine breiter ist als die andere. Ein geerdeter Stecker hat zwei Klingen und einen dritten Erdungsstift. Die breite Klinge oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
10. Schützen Sie das Netzkabel davor, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Mehrfachsteckdosen und der Austrittsstelle aus dem Gerät.
11. Verwenden Sie nur vom Hersteller angegebene Anbaugeräte/Zubehör.
12. Verwenden Sie das Gerät nur mit dem vom Hersteller angegebenen oder mit dem Gerät verkauften Wagen, Ständer, Stativ, Halterung oder Tisch. Wenn ein Wagen verwendet wird, seien Sie beim Bewegen der Kombination aus Wagen/Gerät vorsichtig, um Verletzungen durch Umkippen zu vermeiden.

13. Trennen Sie dieses Gerät bei Gewittern oder bei längerer Nichtbenutzung vom Stromnetz.
14. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet oder Gegenstände in das Gerät gefallen sind oder das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde.
15. Setzen Sie dieses Gerät keinen Tropf- oder Spritzwasser aus und stellen Sie sicher, dass keine mit Flüssigkeiten gefüllten Gegenstände, wie Vasen, auf dem Gerät platziert werden.
16. Um dieses Gerät vollständig vom Wechselstromnetz zu trennen, ziehen Sie den Stecker des Netzkabels aus der Steckdose.
17. Der Netzstecker des Netzkabels muss jederzeit leicht zugänglich sein.
18. Setzen Sie Batterien keiner übermäßigen Hitze wie Sonnenschein, Feuer oder Ähnlichem aus.

GEFAHR EINES STROMSCHLAGS. NICHT ÖFFNEN.

DAS BLITZPFEILSYMBOL INNERHALB EINES GLEICHSEITIGEN DREIECKS SOLL DEN BENUTZER AUF DAS VORHANDENSEIN VON UNISOLIERTEN GEFÄHRLICHEN SPANNUNGEN INNERHALB DES GERÄTEGEHÄUSES HINWEISEN, DIE VON AUSREICHENDER GRÖSSE SEIN KÖNNEN, UM EIN RISIKO EINES STROMSCHLAGS FÜR PERSONEN DARZUSTELLEN.

DAS AUSRUFEZEICHEN INNERHALB EINES GLEICHSEITIGEN DREIECKS SOLL DEN BENUTZER AUF WICHTIGE BETRIEBS- UND WARTUNGSANWEISUNGEN IN DER DEM PRODUKT BEILIEGENDEN LITERATUR HINWEISEN.

UM DAS RISIKO EINES BRANDES ODER STROMSCHLAGS ZU REDUZIEREN, SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS.

BATTERIE NICHT VERSCHLUCKEN, VERÄTZUNGSGEFAHR
[Die mitgelieferte Fernbedienung dieses] Produkts enthält eine Knopf-/Knopfzellenbatterie. Wenn die Knopf-/Knopfzellenbatterie verschluckt wird, kann dies in nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tod führen. Halten Sie neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schließt, verwenden Sie das Produkt nicht mehr und halten Sie es von Kindern fern. Wenn Sie vermuten, dass Batterien verschluckt oder in einen Körperteil eingeführt wurden, suchen Sie sofort einen Arzt auf.

Für alle Produkte außer denen mit drahtlosem Betrieb:
GuangZhou Chicken Run Network Technology Co, Ltd. erklärt hiermit, dass dieses Gerät der EMV-Richtlinie 2014/30/EU, der LVD-Richtlinie 2014/35/EU, der ErP-Richtlinie 2012/27/EU und der RoHS-Richtlinie 2011/65/EU entspricht. Die Konformitätserklärung kann im Support-Bereich unserer Website unter www.gamesir.hk eingesehen werden.

Für alle Produkte mit drahtlosem Betrieb:
GuangZhou Chicken Run Network Technology Co, Ltd. erklärt hiermit, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU, der ErP-Richtlinie 2012/27/EU und der RoHS-Richtlinie 2011/65/EU entspricht. Die Konformitätserklärung kann im Support-Bereich unserer Website unter www.gamesir.hk eingesehen werden.
