Evolution Xpresso Lite - Rollator-Handbuch

SCHRITT EINS >> Zusammenbau Ihres Rollators

1. Nach Erhalt Ihres Rollators überprüfen Sie bitte sorgfältig den Inhalt. Melden Sie fehlende Artikel sofort Ihrem Händler oder Evolution:
2. Der Inhalt aller Evolution Xpresso Rollatoren ist wie folgt:
   1. Zusammengeklappter Rollator komplett mit Hauptrahmen, Sitz, Griffen und bereits montierten Rädern.
   2. Ein Paar Griffe (am Rollator mit Bremszügen befestigt)
   3. Ein weicher, faltbarer Korb
   4. 2 Griffknöpfe, 2 Knaufschrauben
   5. Rückenstütze
   6. Garantie-Registrierungskarte
   7. Bedienungsanleitung
   8. Weiches Sitzkissen
3. Montage der Rückenlehne
   1. Verwenden Sie einen Kreuzschlitzschraubendreher, um Schrauben, Unterlegscheiben und Nyloc-Mutter von den Befestigungspunkten der Rückenstütze zu entfernen.
   2. Setzen Sie die Rückenstütze auf einer Seite ein und richten Sie die Löcher der Rückenstütze und des Befestigungspunkts aus (Abbildung 1).

   3. Setzen Sie Schraube, Unterlegscheibe und Mutter ein und ziehen Sie sie sicher fest (Abbildung 2).

   4. Wiederholen Sie dies für die zweite Seite.

4. Stellen Sie die Griffhöhe ein. Führen Sie die Knaufschrauben von innen durch. Ziehen Sie sie fest, bis sie festsitzen.

   Nicht zu fest anziehen.

SCHRITT ZWEI >> Überprüfung der Bremsen und Räder

1. Das Evolution Bremssystem bietet Sicherheit und einfache Bedienung. Halten (drücken) Sie, um zu bremsen, und drücken Sie den Bremshebel für die Feststellbremse nach unten.
2. Überprüfen Sie das Bremssystem. Die Räder sollten blockiert bleiben, wenn die Feststellbremse aktiviert ist.
3. Betätigen Sie die Feststellbremse nicht, während der Rollator in Bewegung ist. Dies kann zu dauerhaften Schäden an den Rädern führen.
4. Betätigen Sie die Feststellbremse immer, bevor Sie den Sitz benutzen.

SCHRITT DREI >> Wartung und Pflege Ihres Xpresso Rollators

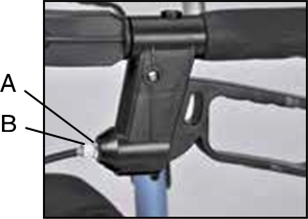

1. Stellen Sie den Bremszug von Zeit zu Zeit ein, um eine einwandfreie Bremsfunktion zu gewährleisten. Um die Bremse festzuziehen, lösen Sie die Bremsverstellung A & B. Prüfen Sie die Bremsen auf Festigkeit. Wenn die gewünschte Festigkeit erreicht ist, ziehen Sie A fest.

2. Überprüfen Sie regelmäßig die Festigkeit von Muttern und Schrauben.
3. Überprüfen Sie mindestens einmal im Monat die Unversehrtheit von Rahmen und Reifen. Zusammenklappen, Aufklappen und Tragen Ihres Rollators:

Zusammenklappen, Aufklappen und Tragen Ihres Rollators

Um Ihren Xpresso Rollator ZUSAMMENZUKLAPPEN, ziehen Sie am mittleren Sitzgriff und der Rollator bleibt stehen. Um den Xpresso AUFZUKLAPPEN, drücken Sie einfach auf den Griff in der Mitte des Sitzes und stellen Sie sicher, dass der Rollator in der vollständig geöffneten Position einrastet.

Stellen Sie sicher, dass der mittlere Sitzgriff vor dem Hinsetzen bündig mit dem Sitz ist.

Um den Rollator im zusammengeklappten Zustand zu tragen, heben Sie ihn einfach am mittleren Griff an und tragen Sie den Rollator seitlich wie einen Koffer.

Bremsen

Betätigen Sie die Bremsen, indem Sie beide Bremsgriffe nach oben ziehen. Gehen Sie nicht mit angezogenen Bremsen.

Feststellbremsen

Drücken Sie beide Bremsgriffe nach unten, bis Sie ein deutliches Klickgeräusch hören. Stellen Sie immer sicher, dass beide Bremsen eingerastet sind. Ziehen Sie nach oben, um die Feststellbremsen zu lösen. Wenn Sie den Sitz benutzen, MÜSSEN beide Bremsen zu Ihrer Sicherheit in der arretierten Position sein.

Bremseneinstellung

Von Zeit zu Zeit müssen Sie möglicherweise die Spannung des Bremszugsystems einstellen. Um die Spannung des Bremszuges zu erhöhen, lösen Sie einfach die Bremsstellschraube "A". Schrauben Sie das Rändelendstück "B" ab und drehen Sie es etwa vier volle Umdrehungen GEGEN DEN UHRZEIGERSINN. "A" und "B" befinden sich an der Rückseite des Bremsgriffs. Wenn die gewünschte Spannung erreicht ist, ziehen Sie die Mutter wieder fest. Für diese Einstellung sind keine Werkzeuge erforderlich.

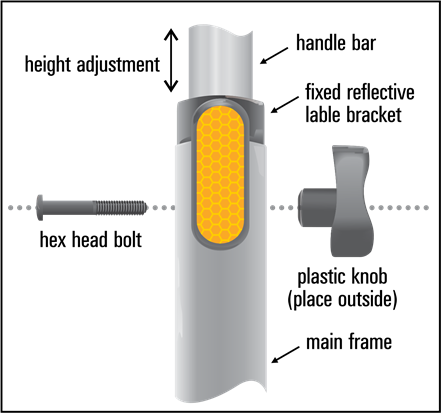

Griffe auf die vorgeschriebene Höhe einstellen durch Justieren der Griffknöpfe und Knaufschrauben

Um die Griffe auf eine passende Höhe einzustellen, stellen Sie sich mit geraden Schultern hinter den Rollator. Die Griffe sollten auf gleicher Höhe oder etwas höher als das Handgelenk des Benutzers sein. Ein Therapeut könnte eine andere Griffhöhe vorschlagen, um einer spezifischen Notwendigkeit des Benutzers entgegenzukommen. Zum Einstellen der Griffe entfernen Sie den Knopf und ziehen die Sechskantschraube heraus, stellen Sie den Griff auf die vorgeschriebene oder gewünschte Griffhöhe ein und setzen Sie die Sechskantschraube ein, wobei Sie sicherstellen, dass der sechskantige Teil der Schraube richtig in die sechskantige Aussparung am Rahmen des Xpresso passt, und ziehen Sie den Knopf fest.

Nicht zu fest anziehen.

Korb anbringen

Um den faltbaren, weichen Korb anzubringen, falten Sie den Xpresso zusammen, führen Sie die schwarzen Halterungen des Korbs auf die Schienen an beiden Innenrahmen und drücken Sie dann auf die Mitte des Sitzes, um den Rollator zu öffnen.

Stellen Sie sicher, dass Sie das „Klick“-Geräusch hören, wenn der Korb richtig positioniert ist.

Hilfe

Ihr nächstgelegener Evolution Händler hilft Ihnen gerne beim Zusammenbau und/oder der Wartung Ihres Rollators.

Informationen zur Werksreparatur >>

Das Motto von Evolution lautet: 'Committed to Providing Unsurpassed Quality & Service' (Verpflichtet zur Bereitstellung unübertroffener Qualität und Service). Unser Ziel ist es, Ihnen den besten Service in der Branche zu bieten. Wenn Sie Probleme mit Ihrem Evolution Rollator haben oder Hilfe benötigen, gehen Sie bitte wie folgt vor:

1. Überprüfen Sie Ihre Dokumentation: Sie finden gedruckte Unterlagen, die mit Ihrem Evolution Xpresso Rollator geliefert wurden. Diese enthalten Wartungsanleitungen und Installationsinformationen.
2. Rufen Sie Ihren Evolution Händler an oder besuchen Sie ihn: Er kann Ihnen die benötigte Unterstützung zukommen lassen und feststellen, ob Ihr Rollator garantieberechtigt ist.
3. Kontaktieren Sie den Evolution Kundendienst unter: 1-800-556-2558 (USA und Kanada)

Für Garantieleistungen, Reparatur oder Ersatz

Wenn Sie Ihren Rollator zur Garantieleistung an Evolution zurücksenden müssen, benötigen wir einige Informationen von Ihnen. Zuerst muss der Rollator eine Merchandize Return Authorization (MRA)-Nummer enthalten. Eine MRA-Nummer erhalten Sie, indem Sie die oben genannte Evolution Kundendienstnummer anrufen. Halten Sie bereit:

1. die Modellnummer des Geräts,
2. die Seriennummer, und
3. eine Problembeschreibung.

Für Service oder Reparatur außerhalb der Garantie

Wenn Ihr Rollator außerhalb der Garantie ist oder nicht garantieberechtigt ist, geben wir Ihnen telefonisch einen Kostenvoranschlag.

Senden Sie den Rollator an

Die Adresse des nächstgelegenen Servicezentrums erhalten Sie von Ihrem Evolution Kundendienstmitarbeiter.

Einige Dinge, die Sie beachten sollten

Wenn die Probleme mit Ihrem Rollator auf unsachgemäßen Gebrauch zurückzuführen sind, wie z. B. das Anfahren von Bordsteinen, das Aufstoßen von Türen usw., wird dies nicht von der Garantie abgedeckt. Wir behalten uns das Recht vor zu beurteilen, ob Ihr Rollator unsachgemäß verwendet wurde. Wenn Sie Ihren Rollator zurücksenden, denken Sie daran, die MRA-Nummer auf die Außenseite des Kartons zu schreiben. Geben Sie unbedingt die Rücksendeadresse an. Wir wissen, dass Sie den Rollator dringend benötigen, daher werden wir den Rollator innerhalb von 2 Werktagen nach Erhalt warten und er wird dann auf dem Rückweg zu Ihnen sein. Sollten wir Ihren Rollator nicht innerhalb von 2 Werktagen nach Erhalt warten können, senden wir Ihnen einen neuen!

Optionales Zubehör für zusätzlichen Komfort >>

Bordsteinkletterer >
Erleichtert das Überwinden von Bordsteinen und anderen Hindernissen erheblich.

Verzögerungsbremse >
Zusätzliche Sicherheit und Schutz für Fahrten an Steigungen, Gefällen und Hügeln.
