Evolution Sierra Air - Rollator-Handbuch

Zusammenbau Ihres Rollators

1. Nach Erhalt Ihres Rollators überprüfen Sie den Inhalt bitte sorgfältig. Melden Sie fehlende Teile unverzüglich Ihrem Händler oder der Verkaufsstelle:

2. Der Inhalt Ihres Rollators ist wie folgt:
   1. Zusammengeklappter Rollator komplett mit Hauptrahmen, Sitz, Griffen und bereits installierten Rädern.
   2. Ein Paar Griffe (am Rollator mit Bremszügen befestigt)
   3. Ein weicher Faltkorb
   4. Zwei Griffverstellknöpfe und zwei Knopfschrauben
   5. Rückenstütze
   6. Garantie-Registrierungskarte
   7. Benutzerhandbuch
   8. Weiches Sitzkissen

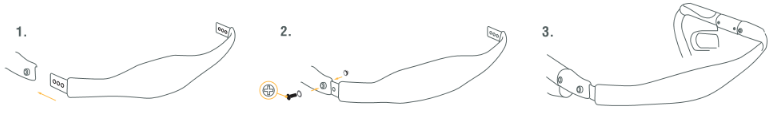

3. Montage der Rückenlehne
   1. Verwenden Sie einen Phillips-Schraubendreher, um Schrauben, Unterlegscheiben und Nylock-Muttern von den Ankerpunkten der Rückenstütze zu entfernen.
   2. Setzen Sie die Rückenstütze auf einer Seite ein und richten Sie die Löcher der Rückenstütze und des Ankerpunktes aus (Abbildung 1).
   3. Schraube, Unterlegscheibe und Mutter einsetzen und fest anziehen (Abbildung 2).
   4. Wiederholen Sie dies für die zweite Seite.


4. Griffhöhe einstellen. Knopfschrauben von innen durchstecken. Festziehen, bis sie festsitzen.

Nicht überdrehen.

Überprüfung der Bremsen und Räder

1. Das Evolution Bremssystem bietet Sicherheit und einfache Bedienung. Halten (drücken) Sie, um zu bremsen, und drücken Sie den Bremshebel nach unten, um zu parken.
2. Überprüfen Sie das Bremssystem. Die Räder sollten blockiert bleiben, während die Feststellbremse aktiviert ist.
3. Betätigen Sie die Feststellbremse nicht, während der Rollator in Bewegung ist. Dies kann zu dauerhaften Schäden an den Rädern führen.
4. Betätigen Sie die Feststellbremse immer, bevor Sie den Sitz benutzen.

Wartung und Pflege Ihres Rollators

1. Bremszug von Zeit zu Zeit einstellen (siehe Bremse einstellen)
2. Überprüfen Sie regelmäßig den festen Sitz von Muttern und Schrauben.
3. Überprüfen Sie die Unversehrtheit von Rahmen und Reifen mindestens einmal im Monat.

Zusammenklappen, Aufklappen und Tragen Ihres Rollators

Um Ihren Rollator ZUSAMMENZUKLAPPEN, ziehen Sie am mittleren Griff des Sitzes, und der Rollator bleibt stehen.

Um den Rollator AUFZUKLAPPEN, drücken Sie einfach den Griff in der Mitte des Sitzes nach unten, um sicherzustellen, dass der Rollator in der vollständig geöffneten Position einrastet.

Stellen Sie sicher, dass der mittlere Sitzgriff vor dem Hinsetzen mit dem Sitz bündig ist.

Um den Rollator im zusammengeklappten Zustand zu tragen, heben Sie ihn einfach am mittleren Griff an und tragen Sie ihn an Ihrer Seite wie einen Koffer.

Verriegelungsband

Jeder Rollator wird mit einem Verriegelungsband geliefert, um ihn bei Nichtgebrauch in der zusammengeklappten Position zu halten. Um das Verriegelungsband zu verwenden, klappen Sie den Rollator einfach zusammen und befestigen Sie das Band am gegenüberliegenden Ende. Um das Verriegelungsband zu lösen, drehen Sie den Verschluss vorsichtig vom gegenüberliegenden Ende ab, und das Band löst sich.

Bremsen

Betätigen Sie die Bremsen, indem Sie beide Bremsgriffe nach oben ziehen. Gehen Sie nicht mit angezogenen Bremsen.

Feststellbremsen

Drücken Sie beide Bremsgriffe nach unten, bis die Bremsen eingerastet sind. Ziehen Sie sie nach oben, um die Feststellbremsen zu lösen. Wenn Sie den Sitz benutzen, drücken Sie beide Bremsen nach unten, bis Sie ein deutliches Klickgeräusch hören. Stellen Sie immer sicher, dass beide Bremsen in der verriegelten Position (unten) eingerastet sind, bevor Sie sich auf den Rollator setzen. Setzen Sie sich nicht auf den Rollator, ohne dass die Bremsen angezogen sind, und verwenden Sie den Rollator nicht als Rollstuhl.

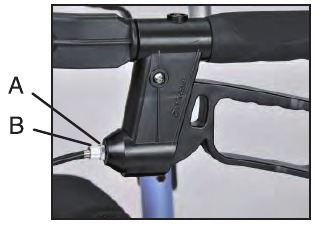

Bremse einstellen

Von Zeit zu Zeit müssen Sie möglicherweise die Spannung des Bremszugsystems einstellen. Um die Spannung des Bremszugs zu erhöhen, lösen Sie einfach die Bremseinstellmutter "A", schrauben Sie das gerändelte Endstück "B" ab und drehen Sie es etwa vier volle Umdrehungen GEGEN DEN UHRZEIGERSINN. "A" und "B" befinden sich auf der Rückseite des Bremsgriffs. Wenn die gewünschte Spannung erreicht ist, ziehen Sie die Mutter wieder fest. Für diese Einstellung sind keine Werkzeuge erforderlich.

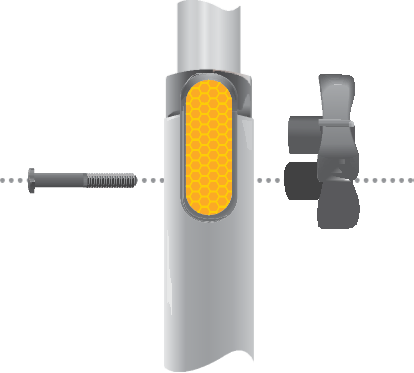

Griffe auf die vorgeschriebene Höhe einstellen, indem die Griffknöpfe und Knopfschrauben angepasst werden

Um die Griffe auf eine geeignete Höhe einzustellen, stellen Sie sich mit waagerechten Schultern hinter den Rollator. Die Griffe sollten auf der gleichen Höhe oder etwas höher als das Handgelenk des Benutzers sein. Ein Therapeut könnte eine andere Griffhöhe vorschlagen, um einem spezifischen Bedürfnis des Benutzers gerecht zu werden.

Um die Griffe einzustellen, entfernen Sie den Knopf und ziehen Sie die Sechskantschraube heraus, stellen Sie den Griff auf die vorgeschriebene oder gewünschte Griffhöhe ein und setzen Sie die Sechskantschraube ein. Achten Sie darauf, dass der sechseckige Teil der Schraube richtig in die sechseckige Aussparung am Rahmen des Rollators passt, und ziehen Sie den Knopf fest an.

Nicht überdrehen.

Korb installieren

Um den weichen Faltkorb zu installieren, klappen Sie den Rollator leicht zusammen und wickeln Sie den Klettverschluss um den Rahmen des Rollators.

Hilfe

Ihr nächstgelegener Evolution Händler hilft Ihnen gerne beim Zusammenbau und/oder der Wartung Ihres Rollators.

Informationen zur Werksreparatur

Das Motto von Evolution lautet: 'Committed to Providing Unsurpassed Quality & Service' (Verpflichtung zu unübertroffener Qualität & Service). Unser Ziel ist es, Ihnen den besten Service in der Branche zu bieten. Wenn Sie Probleme mit Ihrem Evolution Rollator haben oder Hilfe benötigen, gehen Sie bitte wie folgt vor:

1. Überprüfen Sie Ihre Dokumentation: Ihrem Evolution Rollator liegt eine gedruckte Dokumentation bei. Diese enthält Wartungsanleitungen und Installationsinformationen.
2. Rufen Sie Ihren Evolution Händler an oder besuchen Sie ihn: Er kann Ihnen die benötigte Hilfe geben oder feststellen, ob Ihr Rollator für eine Garantiereparatur in Frage kommt.

3. Alternativ können Sie den Evolution Kundendienst kontaktieren unter: 1-800-556-2558 (USA und Kanada). Wir helfen Ihnen gerne dabei, einen Händler in Ihrer Nähe zu finden.

Einige Dinge, die Sie beachten sollten

Die Garantie deckt nur Herstellerfehler ab. Wenn die Probleme mit Ihrem Rollator auf unsachgemäßen Gebrauch zurückzuführen sind, wie z.B. das Anstoßen an Bordsteine, das Anschlagen an Türen, Verschleiß usw., ist dies nicht durch die Garantie abgedeckt. Wir behalten uns das Recht vor zu bestimmen, ob Ihr Rollator missbräuchlich verwendet wurde.
Des Weiteren deckt die Garantie nur die zur Behebung der Mängel erforderlichen Teile ab.

www.evolution.ca

2530 Davies Avenue, Port Coquitlam, B.C. Canada, V3C 2J9
Tel / Tél: 604-472-0200 + Fax/ Télécopie: 604-472-0251
* Gebührenfrei / Sans Frais: 1-800-556-2558
