ENERMAX MarbleShell MS30 - ATX Midi-Tower Handbuch

Inhalt

1 Produktübersicht
- 1.1 Produktansicht
- 1.2 Spezifikationen
2 Installationsanleitung
3 RGB-Steuerzentrale
4 Empfohlene Höhe des CPU-Kühlers und Länge der VGA-Karte
5 Beschreibung der Kabelverbindungen
6 Anleitung herunterladen
7 In anderen Sprachen

Produktübersicht

Produktansicht

Spezifikationen

Modellname		ECA-MS30 series
Abmessungen		D407 x W215 x H460mm
Material		SPCC, T=0.5mm
M/B-Typ		ATX, Micro ATX, Mini ATX
I/O		USB3.0 x 2, USB2.0 x 2, HD Audio, Beleuchtungssteuerung (Reset-Taste)
Laufwerksschächte	3.5"	2
	2.5"	5
Erweiterungssteckplätze		7
Lüftersteckplätze	Vorderseite	2 x 140mm / 3 x 120mm
	Oberseite	2 x 140mm / 2 x 120mm
	Rückseite	1 x 140mm / 1 x 120mm
Flüssigkeitskühlung	Vorderseite	360mm / 280mm / 240mm Radiator
	Oberseite	280mm / 240mm Radiator
	Rückseite	140mm / 120mm Radiator
Netzteil		160mm
Abstände		Empfohlene VGA-Kartenlänge: 357mm
		Empfohlene CPU-Kühlerhöhe: 175mm

*Produktspezifikationen können ohne vorherige Ankündigung geändert werden.
*Optionen variieren je nach Land oder Region.
*Für detaillierte Informationen besuchen Sie bitte unsere Website unter www.enermax.com

Installationsanleitung

So entfernen Sie beide Seitenwände

(*Halten Sie die Unterkante der Glasplatte fest, um ein Herunterfallen beim Entfernen zu vermeiden)

So installieren Sie das Mainboard

So installieren Sie das Netzteil

Entfernen Sie den HDD-Käfig, um zusätzlichen Platz für das Kabelmanagement zu schaffen.
Bewegen Sie den HDD-Käfig nach vorne, um zusätzlichen Platz für das Kabelmanagement zu schaffen.

So installieren Sie interne 2,5" & 3,5" Geräte

So installieren Sie Erweiterungskarten

So installieren Sie die Radiatoren

Vorderseite: 360mm / 280mm / 240mm

Oberseite: 280mm / 240mm

Rückseite: 140mm / 120mm

So installieren Sie Systemlüfter

RGB-Steuerzentrale

(
ARGB-Hub Max. Strom: 5A Nennstrom des vorinstallierten Lüfters: 0,55A (Stk.)
*Optionen variieren je nach Land oder Region)
**Reset-Taste in RGB-Steuertaste umwandeln

Verbinden Sie das Reset-Kabel des Gehäuses mit dem Reset-Header am ARGB-Hub.
Die Reset-Funktion wird deaktiviert; die Reset-Taste wird zur RGB-Steuertaste. Benutzer können die Taste verwenden, um 13x voreingestellte Beleuchtungsmodi auszuwählen.
Der Benutzer kann die RGB-Synchronisierung, die vom M/B oder Gehäuse gesteuert wird, durch langes Drücken der RGB-Steuertaste für 2~3 Sekunden umschalten.

Empfohlene Höhe des CPU-Kühlers und Länge der VGA-Karte

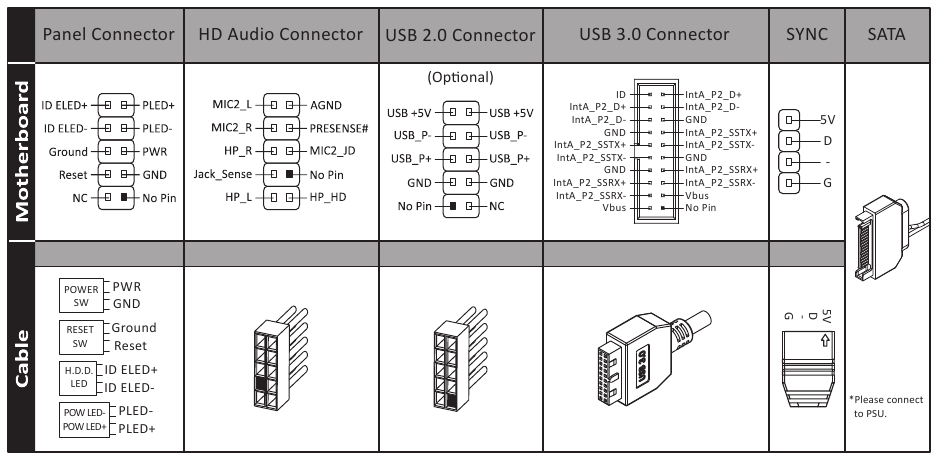

Beschreibung der Kabelverbindungen

Hinweis: Bei einigen Mainboards sind die Anschlüsse möglicherweise nicht exakt identisch mit den oben gezeigten Zeichnungen. Bitte konsultieren Sie vor der Installation das Handbuch Ihres Mainboards.

Wenn Sie Fragen haben oder Unterstützung benötigen, wenden Sie sich bitte an Ihren Händler oder die nächste ENERMAX Niederlassung/Vertretung oder das ENERMAX Hauptsitz-Servicecenter.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

ENERMAX MarbleShell MS30 - ATX Midi-Tower Handbuch herunterladen
