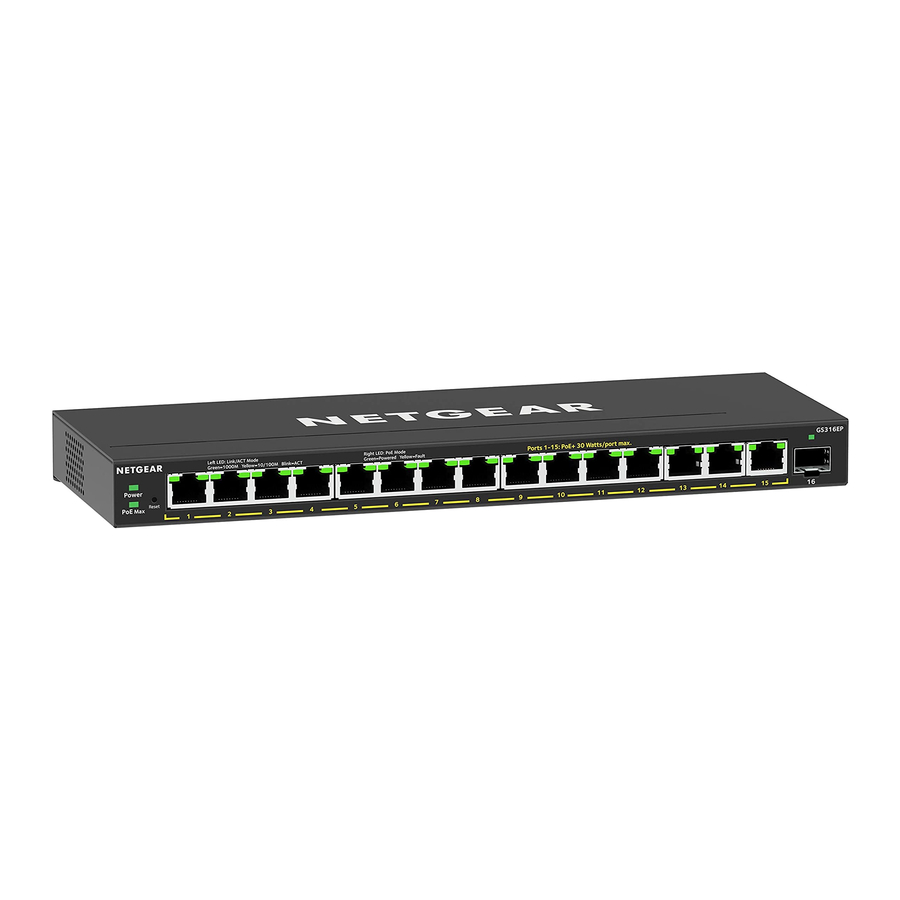

NETGEAR GS316EP, GS316EPP - Ethernet Plus Switch Installationsanleitung

Inhalt

1 Lieferumfang
2 Switch registrieren
3 Switch anschließen
4 LEDs prüfen
5 IP-Adresse des Switches ermitteln und auf den Switch zugreifen
6 Switch an einer Wand montieren
7 PoE-Überlegungen
8 PoE-Fehlerbehebung
9 Support und Community
10 Referenzen
11 Anleitung herunterladen
12 In anderen Sprachen

Lieferumfang

NETGEAR Gigabit Ethernet Plus Switch
Netzteil (Netzkabel variiert je nach Region)
Wandmontage-Kit
Gummifüße
Befestigungsbänder (für Netzteil)
Installationsanleitung

Switch registrieren

Besuchen Sie von einem Computer oder Mobilgerät, das mit dem Internet verbunden ist, my.netgear.com.
Melden Sie sich bei Ihrem NETGEAR-Konto an.
Hinweis: Wenn Sie kein kostenloses NETGEAR-Konto haben, können Sie eines erstellen.
Die Seite "Meine Produkte" wird angezeigt.
Wählen Sie im Menü auf der linken Seite "Register a Product" (Ein Produkt registrieren).
Geben Sie im Feld Serial Number (Seriennummer) die Seriennummer Ihres Switches ein.
Die Seriennummer ist 13-stellig. Sie ist auf dem Switch-Etikett aufgedruckt.
Wählen Sie im Menü Date of Purchase (Kaufdatum) das Kaufdatum des Switches aus.
Klicken Sie auf die Schaltfläche REGISTER (REGISTRIEREN).
Ihr Switch ist in Ihrem NETGEAR-Konto registriert.
Eine Bestätigungs-E-Mail wird an die E-Mail-Adresse Ihres NETGEAR-Kontos gesendet.

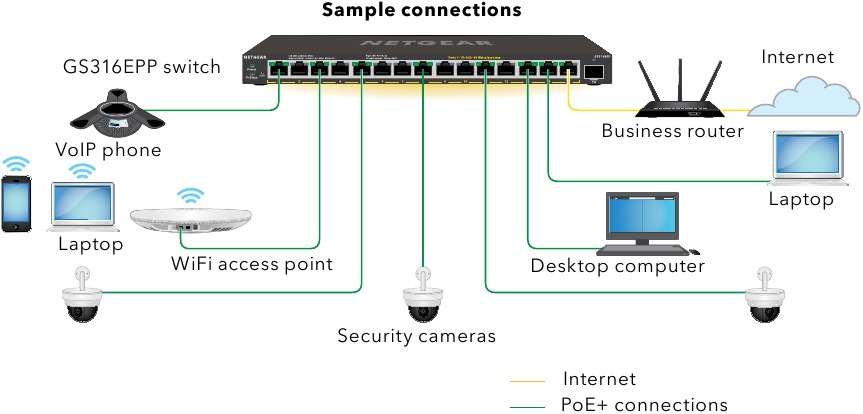

Switch anschließen

Hinweis: Wir empfehlen die Verwendung eines Category 5e (Cat 5e)-Kabels oder eines höherwertigen Kabels für Gigabit-Ethernet-Verbindungen.

Um den SFP-Port zu verwenden, müssen Sie ein SFP-Transceiver-Modul einsetzen, das Sie bei NETGEAR erwerben können.

Dieser Switch ist nur für den Innenbereich konzipiert. Wenn Sie ihn an ein Gerät anschließen möchten, das sich im Freien befindet, muss das Outdoor-Gerät ordnungsgemäß geerdet und gegen Überspannung geschützt sein, und Sie müssen einen Ethernet-Überspannungsschutz zwischen dem Switch und dem Outdoor-Gerät installieren. Andernfalls kann der Switch beschädigt werden.

Bevor Sie diesen Switch an Außenkabel oder -geräte anschließen, lesen Sie https://kb.netgear.com/000057103 für Sicherheits- und Garantieinformationen.

LEDs prüfen

Wenn Sie das Netzkabel an den Switch anschließen und es in eine Steckdose stecken, zeigen die LEDs den Status an:

LED	Beschreibung
Stromversorgung		Dauerhaft grün: Der Switch ist eingeschaltet und funktioniert normal.
Stromversorgung		Aus: Der Switch wird nicht mit Strom versorgt.
PoE Max (Der Status des PoE-Budgets des Switches.)		Aus: Ausreichend (mehr als 7W) PoE-Leistung ist verfügbar.
		Dauerhaft gelb: Weniger als 7W PoE-Leistung ist verfügbar.
		Gelb blinkend: Mindestens einmal in den letzten zwei Minuten war weniger als 7W PoE-Leistung verfügbar.
LED linker Port		Dauerhaft grün: 1000 Mbps-Verbindung an diesem Port.
		Grün blinkend: 1000 Mbps-Aktivität an diesem Port.
		Dauerhaft gelb: 100 Mbps- oder 10 Mbps-Verbindung an diesem Port.
		Gelb blinkend: 100 Mbps- oder 10 Mbps-Aktivität an diesem Port.
		Aus: Keine Verbindung an diesem Port erkannt.
LED rechter Port		Dauerhaft grün: Der Port liefert PoE-Strom.
		Aus: Der Port liefert keinen PoE-Strom.
		Dauerhaft gelb: Ein PoE-Fehler ist aufgetreten.

IP-Adresse des Switches ermitteln und auf den Switch zugreifen

Mit dem NETGEAR Switch Discovery Tool (NSDT) können Sie den Switch in Ihrem Netzwerk entdecken und über einen Mac- oder Windows-basierten Computer auf die lokale Browser-Oberfläche des Switches zugreifen.

So installieren Sie das NETGEAR Switch Discovery Tool, entdecken den Switch in Ihrem Netzwerk, greifen auf den Switch zu und ermitteln die IP-Adresse des Switches:

Um das Tool herunterzuladen, besuchen Sie https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
Laden Sie entweder die Mac- oder die Windows-Version herunter.
Deaktivieren Sie vorübergehend die Firewall, Internet-Sicherheit, Antivirenprogramme oder alles davon auf dem Computer, den Sie zur Konfiguration des Switches verwenden.
Entpacken Sie die NSDT-Dateien und klicken oder doppelklicken Sie auf die ausführbare Datei (z. B. NDST‑1.2.102.exe), um das Programm auf Ihrem Computer zu installieren.
Möglicherweise sehen Sie das Tool-Symbol in Ihrem Mac-Dock oder auf dem Windows-Desktop.
Aktivieren Sie die Sicherheitsdienste auf Ihrem Computer erneut.
Schalten Sie den Switch ein.
Verbinden Sie Ihren Computer mit demselben Netzwerk wie den Switch.
Öffnen Sie das NSDT.
Die Startseite zeigt ein Menü und eine Schaltfläche.
Wählen Sie im Menü Choose a Connection (Verbindung wählen) das Netzwerk für diesen Switch aus.
Klicken Sie auf die Schaltfläche Start Searching (Suche starten).
Das NSDT zeigt die IP-Adressen der Switches an, die es entdeckt.
Klicken Sie auf die Schaltfläche ADMIN PAGE (ADMIN-SEITE).
Die Anmeldeseite oder das Anmeldefenster der lokalen Browser-Benutzeroberfläche (UI) wird geöffnet.
Geben Sie das Standardpasswort ein, das auf dem Switch-Etikett aufgedruckt ist.
Geben Sie, falls aufgefordert, ein neues Administratorpasswort für den Switch ein.
Die Seite "Switch Information" (Switch-Informationen) wird angezeigt und zeigt die dem Switch zugewiesene IP-Adresse an.
Speichern Sie das Passwort und die IP-Adresse für die zukünftige Verwendung.
Sie können Ihren Switch nun konfigurieren und überwachen.

Switch an einer Wand montieren

Wir empfehlen, die mitgelieferten Wandmontageschrauben zu verwenden.

Suchen Sie die beiden Befestigungslöcher an der Unterseite des Switches.
Markieren und bohren Sie zwei Befestigungslöcher in die Wand, an der Sie den Switch montieren möchten.
Die beiden Befestigungslöcher müssen einen Abstand von 3,94 Zoll (100 mm) von Mitte zu Mitte haben.
Setzen Sie die mitgelieferten Dübel in die Wand ein und ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher Nr. 2 fest.
Lassen Sie etwa 0,125 Zoll (4 mm) jeder Schraube aus der Wand herausragen, damit Sie die Schrauben in die Löcher an der Unterseite einführen können.

Hinweis: Die Schrauben haben einen Durchmesser von 6,5 mm und eine Länge von 16 mm.

PoE-Überlegungen

Die vom Switch gelieferte PoE-Leistung wird in aufsteigender Portreihenfolge priorisiert (von Port 1 bis Port 15):

Modell GS316EP wird mit einem 200W Netzteil geliefert und kann insgesamt 180W über alle aktiven PoE+-Ports liefern.
Modell GS316EPP wird mit einem 254W Netzteil geliefert und kann insgesamt 231W über alle aktiven PoE+-Ports liefern.

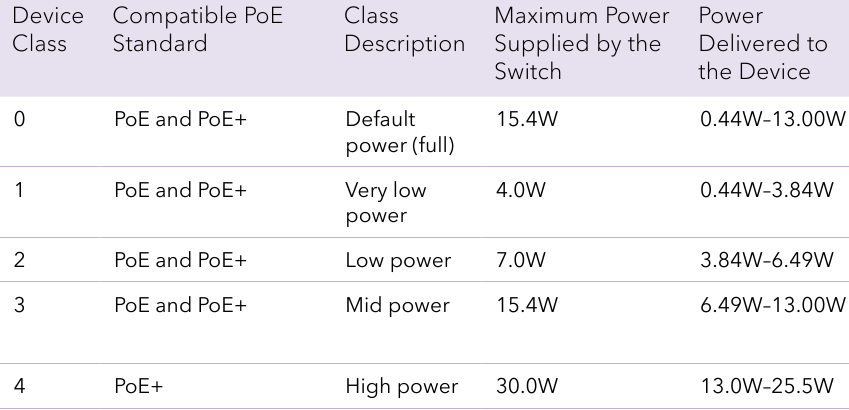

Diese Tabelle zeigt die Standard-Leistungsbereiche ohne angewandte Überschreibungen, berechnet mit einer maximalen Kabellänge von 328 Fuß (100 Meter). Wenn ein Gerät unzureichende PoE-Leistung vom Switch erhält, sollten Sie ein kürzeres Kabel verwenden.

PoE-Fehlerbehebung

Hier sind einige Tipps zur Behebung von PoE-Problemen, die auftreten können:

Wenn die PoE Max LED dauerhaft gelb leuchtet, trennen Sie ein oder mehrere PoE-Geräte, um eine PoE-Überbelegung zu vermeiden.
Für jedes angeschlossene Powered Device (PD) leuchtet die zugehörige PoE-LED am Switch dauerhaft grün. Wenn die PoE-LED dauerhaft gelb leuchtet, ist ein PoE-Fehler aufgetreten, und PoE wurde aufgrund einer der in der folgenden Tabelle aufgeführten Bedingungen beendet:

PoE-Fehlerbedingung	Mögliche Lösung
Ein PoE-bezogener Kurzschluss ist am Port aufgetreten.	Das Problem liegt höchstwahrscheinlich beim angeschlossenen PD. Überprüfen Sie den Zustand des PDs oder starten Sie das PD neu, indem Sie es trennen und wieder anschließen.
Der PoE-Strombedarf des PDs hat den vom Switch zulässigen Maximalwert überschritten. Der Maximalwert beträgt 15,4W für eine PoE-Verbindung und 30W für eine PoE+-Verbindung.
Der PoE-Strom am Port hat die Klassifizierungsgrenze des PDs überschritten.
Die PoE-Spannung des Ports liegt außerhalb des vom Switch zulässigen Bereichs.	Starten Sie den Switch neu, um zu sehen, ob sich die Bedingung von selbst behebt.

Support und Community

Besuchen Sie netgear.com/support, um Antworten auf Ihre Fragen zu erhalten und auf die neuesten Downloads zuzugreifen.

Sie können auch unsere NETGEAR Community unter community.netgear.com für hilfreiche Ratschläge besuchen.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

NETGEAR GS316EP, GS316EPP - Ethernet Plus Switch Installationsanleitung herunterladen
